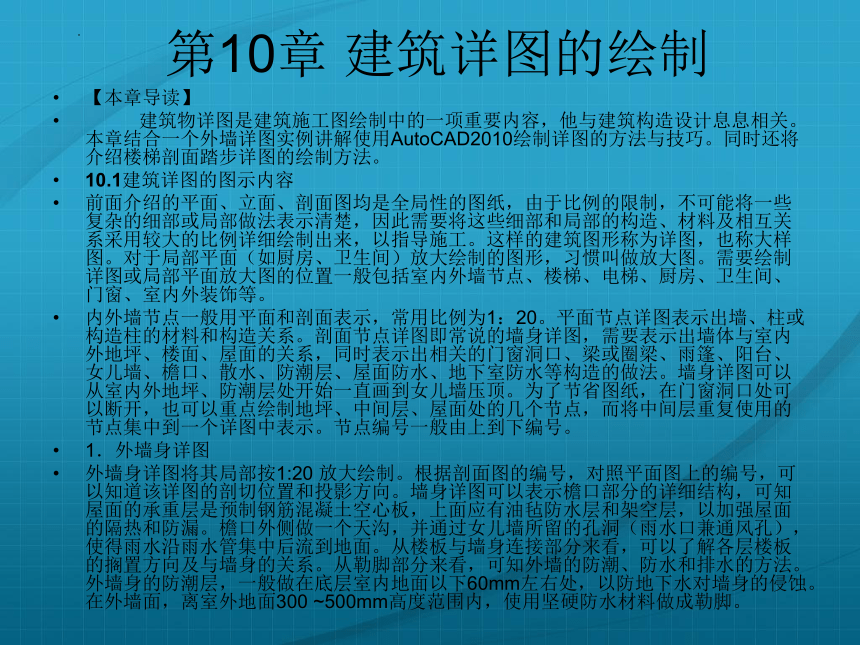

第10章 建筑详图的绘制
【本章导读】
建筑物详图是建筑施工图绘制中的一项重要内容，他与建筑构造设计息息相关。本章结合一个外墙详图实例讲解使用AutoCAD2010绘制详图的方法与技巧。同时还将介绍楼梯剖面踏步详图的绘制方法。
10.1建筑详图的图示内容
前面介绍的平面、立面、剖面图均是全局性的图纸，由于比例的限制，不可能将一些复杂的细部或局部做法表示清楚，因此需要将这些细部和局部的构造、材料及相互关系采用较大的比例详细绘制出来，以指导施工。这样的建筑图形称为详图，也称大样图。对于局部平面（如厨房、卫生间）放大绘制的图形，习惯叫做放大图。需要绘制详图或局部平面放大图的位置一般包括室内外墙节点、楼梯、电梯、厨房、卫生间、门窗、室内外装饰等。
内外墙节点一般用平面和剖面表示，常用比例为1：20。平面节点详图表示出墙、柱或构造柱的材料和构造关系。剖面节点详图即常说的墙身详图，需要表示出墙体与室内外地坪、楼面、屋面的关系，同时表示出相关的门窗洞口、梁或圈梁、雨篷、阳台、女儿墙、檐口、散水、防潮层、屋面防水、地下室防水等构造的做法。墙身详图可以从室内外地坪、防潮层处开始一直画到女儿墙压顶。为了节省图纸，在门窗洞口处可以断开，也可以重点绘制地坪、中间层、屋面处的几个节点，而将中间层重复使用的节点集中到一个详图中表示。节点编号一般由上到下编号。
1．外墙身详图
外墙身详图将其局部按1:20 放大绘制。根据剖面图的编号，对照平面图上的编号，可以知道该详图的剖切位置和投影方向。墙身详图可以表示檐口部分的详细结构，可知屋面的承重层是预制钢筋混凝土空心板，上面应有油毡防水层和架空层，以加强屋面的隔热和防漏。檐口外侧做一个天沟，并通过女儿墙所留的孔洞（雨水口兼通风孔），使得雨水沿雨水管集中后流到地面。从楼板与墙身连接部分来看，可以了解各层楼板的搁置方向及与墙身的关系。从勒脚部分来看，可知外墙的防潮、防水和排水的方法。外墙身的防潮层，一般做在底层室内地面以下60mm左右处，以防地下水对墙身的侵蚀。在外墙面，离室外地面300 ~500mm高度范围内，使用坚硬防水材料做成勒脚。

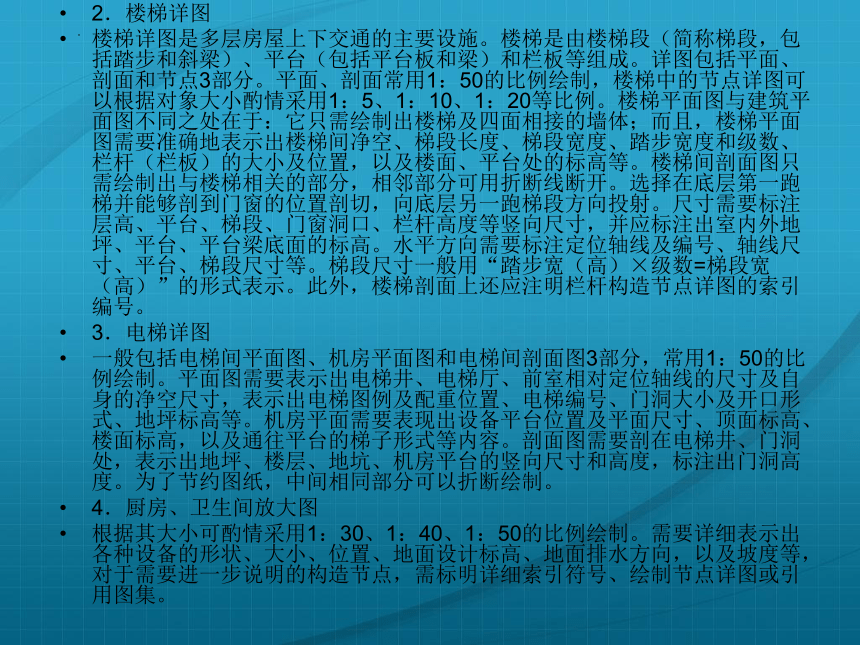

2．楼梯详图
楼梯详图是多层房屋上下交通的主要设施。楼梯是由楼梯段（简称梯段，包括踏步和斜梁）、平台（包括平台板和梁）和栏板等组成。详图包括平面、剖面和节点3部分。平面、剖面常用1：50的比例绘制，楼梯中的节点详图可以根据对象大小酌情采用1：5、1：10、1：20等比例。楼梯平面图与建筑平面图不同之处在于：它只需绘制出楼梯及四面相接的墙体；而且，楼梯平面图需要准确地表示出楼梯间净空、梯段长度、梯段宽度、踏步宽度和级数、栏杆（栏板）的大小及位置，以及楼面、平台处的标高等。楼梯间剖面图只需绘制出与楼梯相关的部分，相邻部分可用折断线断开。选择在底层第一跑梯并能够剖到门窗的位置剖切，向底层另一跑梯段方向投射。尺寸需要标注层高、平台、梯段、门窗洞口、栏杆高度等竖向尺寸，并应标注出室内外地坪、平台、平台梁底面的标高。水平方向需要标注定位轴线及编号、轴线尺寸、平台、梯段尺寸等。梯段尺寸一般用“踏步宽（高）×级数=梯段宽（高）”的形式表示。此外，楼梯剖面上还应注明栏杆构造节点详图的索引编号。
3．电梯详图
一般包括电梯间平面图、机房平面图和电梯间剖面图3部分，常用1：50的比例绘制。平面图需要表示出电梯井、电梯厅、前室相对定位轴线的尺寸及自身的净空尺寸，表示出电梯图例及配重位置、电梯编号、门洞大小及开口形式、地坪标高等。机房平面需要表现出设备平台位置及平面尺寸、顶面标高、楼面标高，以及通往平台的梯子形式等内容。剖面图需要剖在电梯井、门洞处，表示出地坪、楼层、地坑、机房平台的竖向尺寸和高度，标注出门洞高度。为了节约图纸，中间相同部分可以折断绘制。
4．厨房、卫生间放大图
根据其大小可酌情采用1：30、1：40、1：50的比例绘制。需要详细表示出各种设备的形状、大小、位置、地面设计标高、地面排水方向，以及坡度等，对于需要进一步说明的构造节点，需标明详细索引符号、绘制节点详图或引用图集。

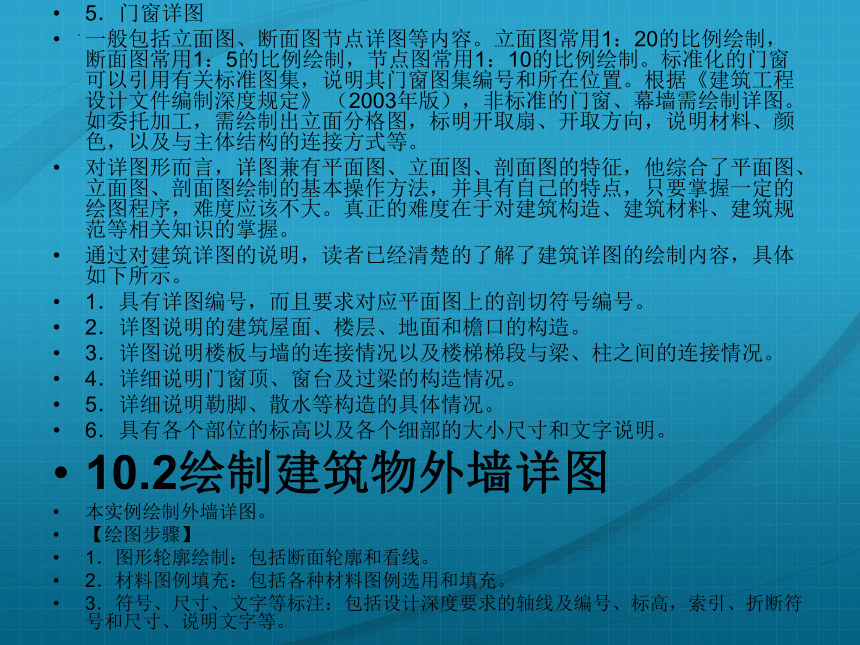

5．门窗详图
一般包括立面图、断面图节点详图等内容。立面图常用1：20的比例绘制，断面图常用1：5的比例绘制，节点图常用1：10的比例绘制。标准化的门窗可以引用有关标准图集，说明其门窗图集编号和所在位置。根据《建筑工程设计文件编制深度规定》 （2003年版），非标准的门窗、幕墙需绘制详图。如委托加工，需绘制出立面分格图，标明开取扇、开取方向，说明材料、颜色，以及与主体结构的连接方式等。
对详图形而言，详图兼有平面图、立面图、剖面图的特征，他综合了平面图、立面图、剖面图绘制的基本操作方法，并具有自己的特点，只要掌握一定的绘图程序，难度应该不大。真正的难度在于对建筑构造、建筑材料、建筑规范等相关知识的掌握。
通过对建筑详图的说明，读者已经清楚的了解了建筑详图的绘制内容，具体如下所示。
1．具有详图编号，而且要求对应平面图上的剖切符号编号。
2．详图说明的建筑屋面、楼层、地面和檐口的构造。
3．详图说明楼板与墙的连接情况以及楼梯梯段与梁、柱之间的连接情况。
4．详细说明门窗顶、窗台及过梁的构造情况。
5．详细说明勒脚、散水等构造的具体情况。
6．具有各个部位的标高以及各个细部的大小尺寸和文字说明。
10.2绘制建筑物外墙详图
本实例绘制外墙详图。
【绘图步骤】
1．图形轮廓绘制：包括断面轮廓和看线。
2．材料图例填充：包括各种材料图例选用和填充。
3．符号、尺寸、文字等标注：包括设计深度要求的轴线及编号、标高，索引、折断符号和尺寸、说明文字等。
10-1
10.2.1设置绘图环境
1．新建一个图形文件，另存为“外墙详图”的图形文件。
2．设置图层。如图10-1所示。
10-2

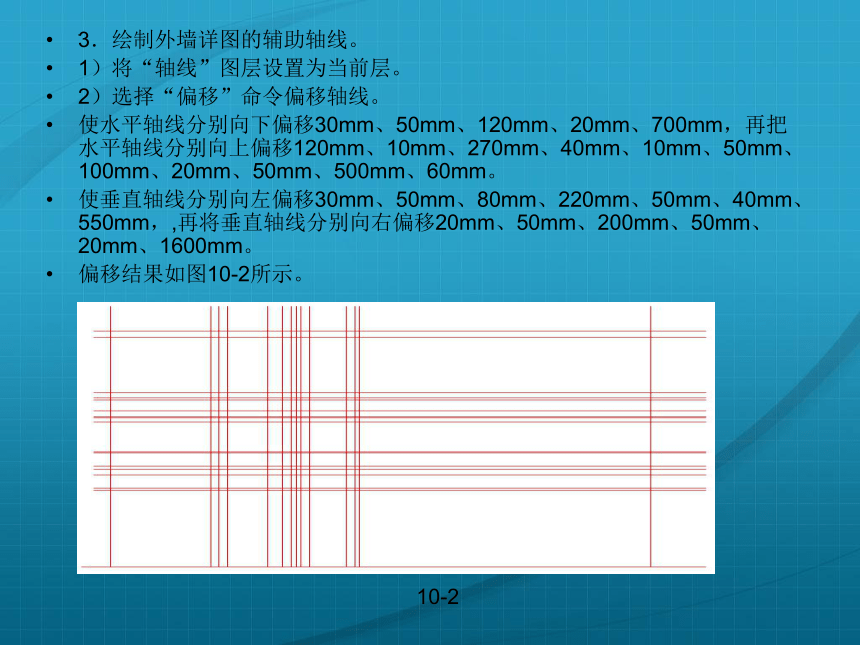

3．绘制外墙详图的辅助轴线。
1）将“轴线”图层设置为当前层。
2）选择“偏移”命令偏移轴线。
使水平轴线分别向下偏移30mm、50mm、120mm、20mm、700mm，再把水平轴线分别向上偏移120mm、10mm、270mm、40mm、10mm、50mm、100mm、20mm、50mm、500mm、60mm。
使垂直轴线分别向左偏移30mm、50mm、80mm、220mm、50mm、40mm、550mm，,再将垂直轴线分别向右偏移20mm、50mm、200mm、50mm、20mm、1600mm。
偏移结果如图10-2所示。
10-3 10-4
10.2.2 绘制剖切详图
1．将“剖切”图层设置为当前层。
2．选择“直线”命令，沿着辅助轴线绘制墙体及其楼层剖切线，结果如图10-3所示。
3．将“填充”图层设置为当前层。填充剖切墙体，选择“图案填充”命令，在弹出对话框中选取图案“ANSI31”和“AR-CONC”，第一个比例为20，第二个比例为1进行填充，填充后墙体剖切如图10-4所示。
10-5 10-6

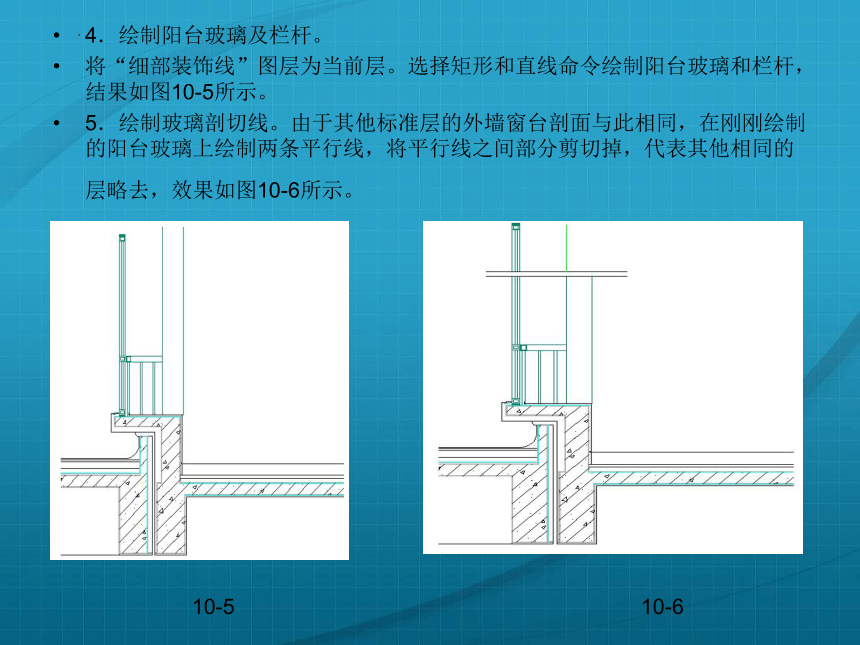

4．绘制阳台玻璃及栏杆。
将“细部装饰线”图层为当前层。选择矩形和直线命令绘制阳台玻璃和栏杆，结果如图10-5所示。
5．绘制玻璃剖切线。由于其他标准层的外墙窗台剖面与此相同，在刚刚绘制的阳台玻璃上绘制两条平行线，将平行线之间部分剪切掉，代表其他相同的层略去，效果如图10-6所示。
10-7 10-8

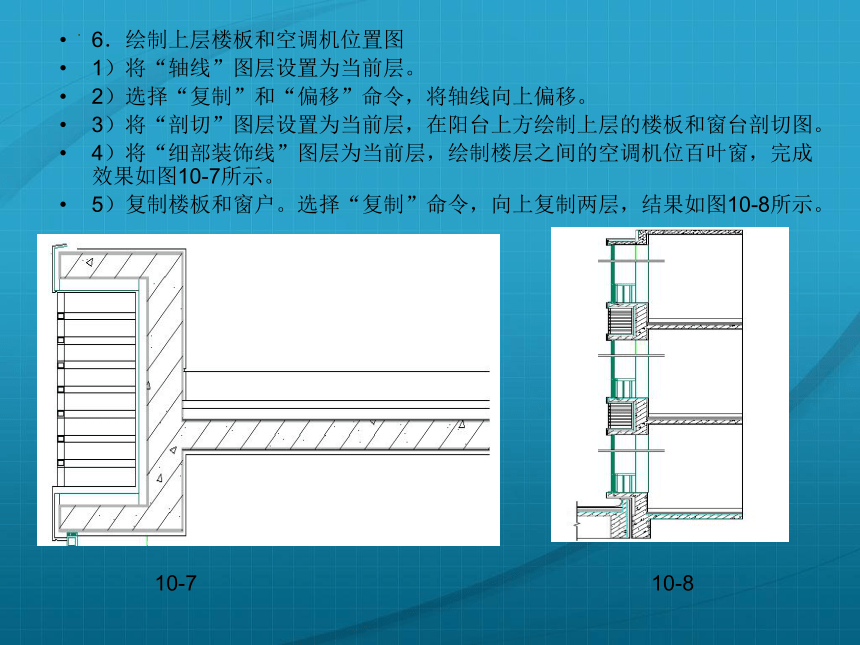

6．绘制上层楼板和空调机位置图
1）将“轴线”图层设置为当前层。
2）选择“复制”和“偏移”命令，将轴线向上偏移。
3）将“剖切”图层设置为当前层，在阳台上方绘制上层的楼板和窗台剖切图。
4）将“细部装饰线”图层为当前层，绘制楼层之间的空调机位百叶窗，完成效果如图10-7所示。
5）复制楼板和窗户。选择“复制”命令，向上复制两层，结果如图10-8所示。
10-9

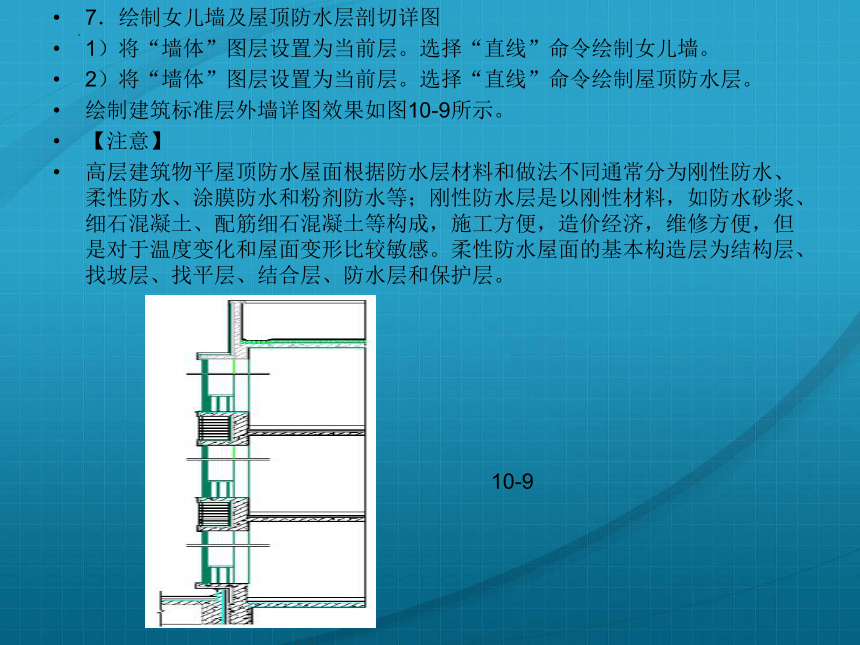

7．绘制女儿墙及屋顶防水层剖切详图
1）将“墙体”图层设置为当前层。选择“直线”命令绘制女儿墙。
2）将“墙体”图层设置为当前层。选择“直线”命令绘制屋顶防水层。
绘制建筑标准层外墙详图效果如图10-9所示。
【注意】
高层建筑物平屋顶防水屋面根据防水层材料和做法不同通常分为刚性防水、柔性防水、涂膜防水和粉剂防水等；刚性防水层是以刚性材料，如防水砂浆、细石混凝土、配筋细石混凝土等构成，施工方便，造价经济，维修方便，但是对于温度变化和屋面变形比较敏感。柔性防水屋面的基本构造层为结构层、找坡层、找平层、结合层、防水层和保护层。
10-0
10.2.3 尺寸标注及写文字
1．设置标注样式。
1）建立新样式“详图标注”，单击“线”标签，在“超出尺寸线”选项卡中文本框中输入250，“起点偏移量”设置为0。
2）单击“箭头和符号”标签，选择“建筑标记”选项卡，在“箭头大小” 文本框中输入250。
3）单击“文字”标签，进入“文字”选项卡，在“文字高度” 文本框中输入300，在“尺寸线偏移”
2．设置文字样式。
建立新文字样式“汉字”，在“字体”下拉列表框中选择“宋体”。
3．详图标注。将“标注”图层设置为当前层，将“详图标注”设置为当前标注样式，进行尺寸标注。结果如图10-10所示。
10-11
4．创建带属性的标高块，参见第八章的实例。
5．插入标高块，每次插入时输入标高数值，逐一完成标高标注。
6．写文字说明。
将“标注”图层设置为当前层，将“汉字”设置为当前文字样式，选择“单行文字”命令，把字高设置为100，指定文字起点进行写文字。
绘制两条不同宽度直线，在直线上方写文字“①标准层外墙详图”。
最终绘制结果如图10-11所示。
10-12
10.3 绘制楼梯剖面详图
新建名称为“楼梯详图”的图形文件，设置“轴线”为当前层。如图10-12所示
选择“直线”命令绘制辅助轴线，水平轴线长度9000mm，垂直轴线长度为4000mm。效果如图10-13所示。
选择“偏移”命令，将水平轴线向上偏移600mm，然后使用“阵列”命令向上进行阵列，设置“行数”为20，“列数”为1，“行偏移”为150。
选择“偏移”命令，将垂直轴线向右偏移1350mm，然后使用“阵列”命令向右进行阵列，设置“列数”为10，“行数”为1，“列偏移”为250，绘制轴网图如图10-13所示。
5．将“墙体”图层设置为当前层，绘制楼梯的剖面的墙体、门窗及地坪如图10-14所示。
10-13 10-14
10-15 10-16
6．将“楼梯”图层设置为当前层，根据轴线网绘制楼梯，结果如图10-15所示。
7．将“填充”图层设置为当前层，将混泥土样式填充到墙体地基以及楼梯梯段梁、平台梁，结果如图10-16所示。
选择“直线”命令绘制楼梯栏杆，结果如图10-17所示。
10-18
10-17
9．选择“阵列”命令，向上阵列得到其他楼层的剖面图，结果如图10-18所示。
10-19
10．将“标注”图层设置为当前层，对剖面图详图进行尺寸标注结果如图10-19所示。
【本章小结】
建筑详图的需求是由于绘图比例的限制，不可能将一些复杂的细部或局部做法表示清楚，因此需要将这些细部和局部的构造、材料及相互关系采用较大的比例详细绘制出来，以指导施工。这样的建筑图形称为详图，也称大样图。对于局部平面（如厨房、卫生间）放大绘制的图形，习惯叫做放大图。需要绘制详图或局部平面放大图的位置一般包括室内外墙节点、楼梯、电梯、厨房、卫生间、门窗、室内外装饰等。
本章通过两个实例讲述了详图的绘制过程，在学习中读者可以进一步了解建筑绘图的特殊需要，在操作练习中不断提高。
10.4 思考与练习
1．思考题
1）绘制一张完整的建筑剖面详图有哪几个步骤？
2）建筑外墙身详图中的防潮、防水和排水有何要求？
3）详图与平面图、剖面图和立面图之间有何关系？
4）建筑详图标高标注一般应标注到哪些设置？
5）建筑物平屋顶的防水层可以分为几类？
2.选择题
1）绘制图形时要保证与图层的颜色一致，图形的颜色应该设置为（ ）
A．BYLAYER B．BYBLOCK C．COLOR D．CIRCLE
2）当设置线型CENTEER绘制轴线时，发现绘制的是直线，应该修改线性比例的命令是（ ）
A．LINETYPE B．LTYPE C．LTSCALE D. LINE
3）设置图层的颜色、线型、线宽后，在该层上绘图，还知道图像对象将（ ）
A．必然使用该图层的这些特性
B．不能使用该图层的这些特性
C．使用该图层的所有这些特性，不可以单独使用
D．可以使用该图层的这些特性，也可以在“对象特性”工具栏设置其他特性
4）以下关于布局的说法那个不准确（ ）
A．布局相当于一个图纸环境，一个布局就是一张图纸，并且提供预置的打印选项卡设置
B．在布局中可以创建和定位视口，并能生产图框和标题栏等
C．布局中的每个视口都可以有不同的显示缩放比例或者冻结解冻的图层
D．在打开的图形中，可以删除所有的布局
5）矩形阵列的方向是由什么决定的（ ）
A．行数和列数
B．行间距与列间距
C．图像对象的位置
D．行数和列数的正负值
3．绘图题
1）绘制外墙身详图（1）如题图10-1所示。
2）绘制外墙身详图（2）如题图10-2所示。
3）绘制外墙身详图（3）如题图10-3所示。
题图10-1
题图10-2
题图10-3
