项目3 创建柱子
目录
Content
3.1 柱子对象
3.2 创建柱子
3.3 编辑柱子
项目3 创建柱子
柱子在建筑物中主要起承载作用。中望CAD建筑版软件用专门定义的柱对象来表示柱子，用底标高、柱高和柱截面参数描述其在三维空间的位置和形状。除截面形状外，与柱子的二维表示密切相关的是柱子的材料，材料和出图比例决定了柱子的填充方式。出图比例和填充图案，请参考1.3.7『全局设置』相关内容。

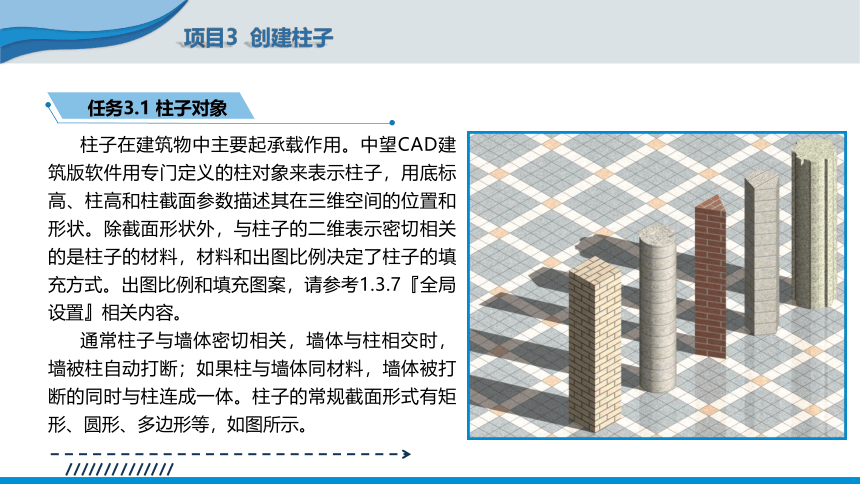

通常柱子与墙体密切相关，墙体与柱相交时，墙被柱自动打断；如果柱与墙体同材料，墙体被打断的同时与柱连成一体。柱子的常规截面形式有矩形、圆形、多边形等，如图所示。
任务3.1 柱子对象
请安装最新版本WPS软件观看此嵌入式微课视频
目录
Content
3.2 创建柱子
3.1 柱子对象
3.3 编辑柱子
项目3 创建柱子

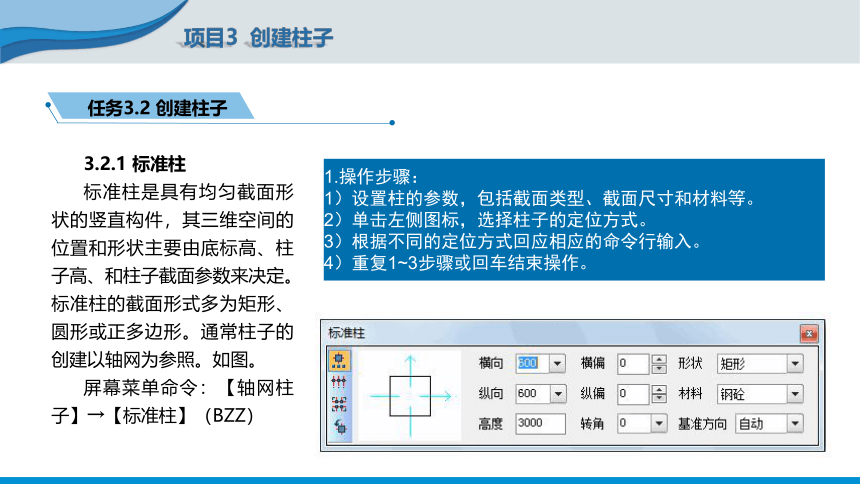

3.2.1 标准柱
标准柱是具有均匀截面形状的竖直构件，其三维空间的位置和形状主要由底标高、柱子高、和柱子截面参数来决定。标准柱的截面形式多为矩形、圆形或正多边形。通常柱子的创建以轴网为参照。如图。
屏幕菜单命令：【轴网柱子】→【标准柱】（BZZ）
任务3.2 创建柱子
1.操作步骤：
1）设置柱的参数，包括截面类型、截面尺寸和材料等。
2）单击左侧图标，选择柱子的定位方式。
3）根据不同的定位方式回应相应的命令行输入。
4）重复1~3步骤或回车结束操作。
3.2.1 标准柱

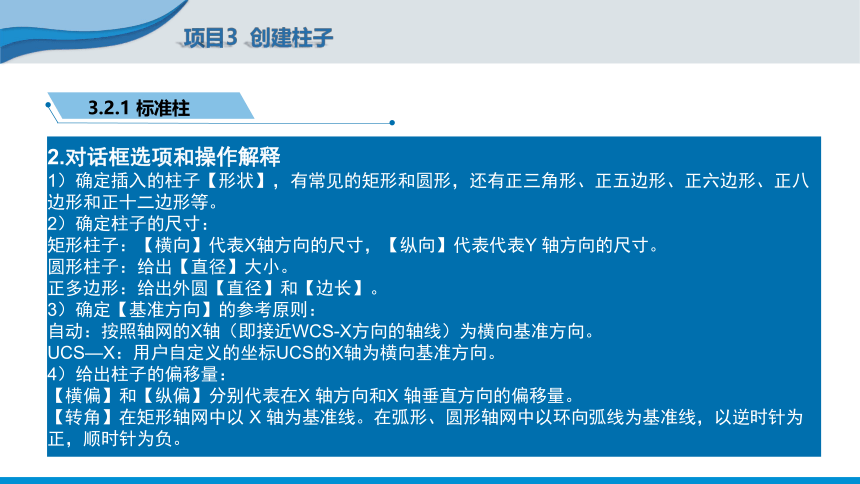

2.对话框选项和操作解释
1）确定插入的柱子【形状】，有常见的矩形和圆形，还有正三角形、正五边形、正六边形、正八边形和正十二边形等。
2）确定柱子的尺寸：
矩形柱子：【横向】代表X轴方向的尺寸，【纵向】代表代表Y 轴方向的尺寸。
圆形柱子：给出【直径】大小。
正多边形：给出外圆【直径】和【边长】。
3）确定【基准方向】的参考原则：
自动：按照轴网的X轴（即接近WCS-X方向的轴线）为横向基准方向。
UCS—X：用户自定义的坐标UCS的X轴为横向基准方向。
4）给出柱子的偏移量：
【横偏】和【纵偏】分别代表在X 轴方向和X 轴垂直方向的偏移量。
【转角】在矩形轴网中以 X 轴为基准线。在弧形、圆形轴网中以环向弧线为基准线，以逆时针为正，顺时针为负。
3.2.1 标准柱
5）柱子的【材料】有砖、石材、钢筋混凝土和金属。
6）左侧图标表达的插入方式
交点插柱：捕捉轴线交点插柱，如未捕捉到轴线交点，则在点取位置插柱。
轴线插柱：在选定的轴线与其它轴线的交点处插柱。
区域插柱：在指定的矩形区域内，所有的轴线交点处插柱。
替换柱子：在选定柱子的位置插入新柱子，并删除原来的柱子。

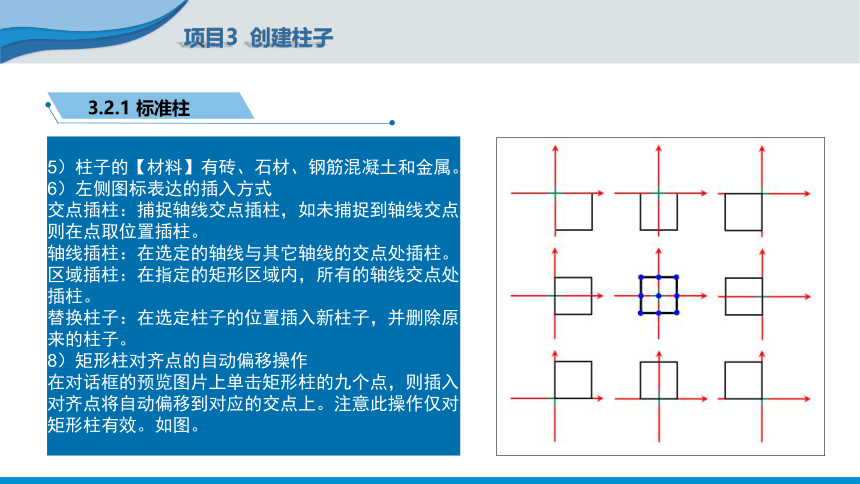

8）矩形柱对齐点的自动偏移操作
在对话框的预览图片上单击矩形柱的九个点，则插入对齐点将自动偏移到对应的交点上。注意此操作仅对矩形柱有效。如图。
角柱是指位于建筑角部、与柱的正交的两个方向各只有一根框架梁与之相连接的框架柱。常见平面形式有“L”、“T”和“十”型。一般在墙体相交处插入与墙一致的角柱，各肢的长度参数可调整，宽度默认为墙宽，高度默认为当前层高。
屏幕菜单命令：【轴网柱子】→【角柱】（JZ）

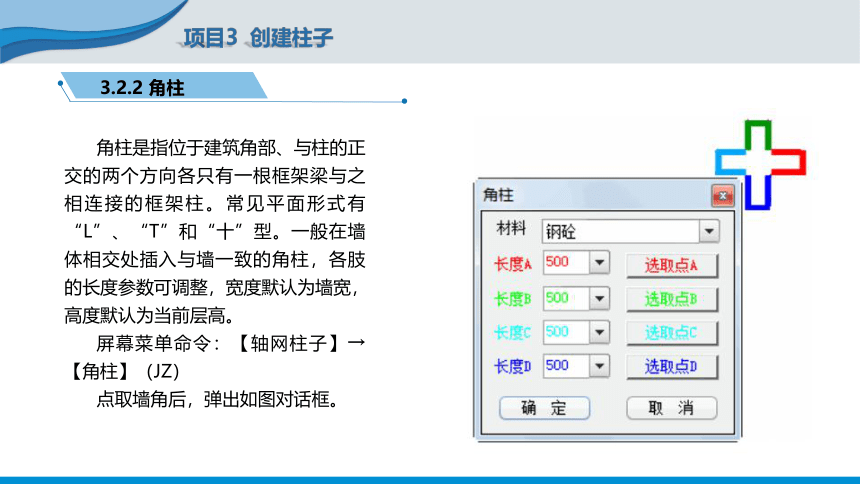

点取墙角后，弹出如图对话框。
3.2.2 角柱
1.对话框选项和操作解释
1）【材料】确定角柱所使用的材质，有砖、石材、钢筋混凝土和金属。
2）【长度A】/ 【长度B】/【长度C】/【长度D】：
分支在图中墙体上代表的位置与图中颜色一一对应，注意此值为墙体基线长度，直接键入或在图中点取控制点确定这些长度值。
3.2.2 角柱
屏幕菜单命令：【轴网柱子】→【等肢角柱】（DZJZ）
本命令根据选定的墙段在其汇交的墙角处创建与墙等厚的等肢角柱，支持框选批量生成。
1.操作步骤：
1）选取彼此汇交的墙段，或框选墙角处，以便在墙角处生成角柱；
2）命令行提示：等肢距离：<500>。
特别提示：
等肢距离从墙基线算起。
3.2.3 等肢角柱
本命令在墙角交点处或墙体内插入构造柱。以所选择的墙角形状和墙体宽度为基准，默认柱边界充满墙角或墙宽，可输入具体尺寸，指出对齐方向，然后在墙角处或墙体内插入构造柱。
构造柱有两个特点：由于完全被墙包围，因此它没必要具备三维视图；其次，二维表达上构造柱不打断墙体。
屏幕菜单命令：【轴网柱子】→【构造柱】（GZZ）
点取墙角后，弹出如图对话框。
3.2.4 构造柱
选项和操作解释：
【A-C尺寸】沿着A-C方向的构造柱尺寸，最大不能超过墙厚。
【B-D尺寸】沿着B-D方向的构造柱尺寸，最大不能超过墙厚。
【A-C对齐】柱子AC方向的两个边分别对齐到A（左）、中（中心）、C（右）。
【B-D对齐】柱子BD方向的两个边分别对齐到B（下）、中（中心）、D（上）。
3.2.4 构造柱
参数设定时，对话框右面的图形实时反映构造柱与墙体的真实关系，设定好参数后，单击确定按钮把构造柱插入图形墙体中。构造柱的填充模式服从普通柱子的设置。
右图为角柱和构造柱实例。
3.2.4 构造柱
特别提示：
标准柱支持格式刷编辑。
构造柱的定义专门用于施工图设计，无三维显示。
构造柱属于非标准柱，不打断墙体，不能使用对象编辑功能。
当柱子的截面形状不是规则的平面图形时，我们可以用PLINE绘制柱子的截面形状，然后采用本命令将其转为柱对象，支持同时转换单个或一组PLINE。
屏幕菜单命令：【轴网柱子】→【异形柱】（YXZ）
操作步骤：
1）单选、多选或框选闭合的多段线PLine；
2）确定生成的异形柱材质，0＝砖，1＝石材，2＝钢砼，3＝金属。
3）柱子的底标高为当前标高（ELEVATION），柱子的默认高度取当前层高。
3.2.5 异形柱
目录
Content
3.3 编辑柱子
3.1 柱子对象
3.2 创建柱子
项目3 创建柱子
3.3.1 转构造柱
本命令用于将普通柱转换成不打断墙体的构造柱，简化墙柱关系。
屏幕菜单命令：【轴网柱子】→【转构造柱】（ZGZZ）
操作步骤：
1）命令执行后，提示：选择要设置成热桥柱的柱子<退出>。
2）选取除构造柱之外的准备转成构造柱的柱子。
3）转换后的柱子与墙体的打断关系解除，变成了构造柱。
任务3.3 编辑柱子
本名命令将单个柱子或同轴一组柱子的某个边与指定墙边对齐，比用中望CAD建筑版软件移动命令更方便和准确，尤其对于弧墙来说。
屏幕菜单命令：【轴网柱子】→【柱子齐墙】（ZZQQ）
操作步骤：
1）选取要对齐的柱子。
2）点选要对齐的墙边。
3）柱子的一个边对齐到选取的墙边。
如图所示，中间那排柱子与弧墙对齐的前后对比，可以更好理解本命令的作用。
3.3.2 柱子齐墙
3.3.2 柱子齐墙
本操作是针对成批的标准柱子进行替换，构造柱和异形柱无此功能。
替换功能在创建标准柱对话框中实现，首先设定好新柱子的规格、材质和形状，单击左侧的【替换】按钮，然后在图中框选需要替换的原有柱子进行替换。
3.3.3 替换柱子
右键菜单命令：〈选中柱子〉→【改高度】（GGD）
可以选中多个柱子，一起修改高度。对于单个标准柱改高度，只需双击需要修改的柱子，在打开的【标准柱】对话框中进行编辑。当然也可以使用特性编辑来修改多个柱子的高度。
通常在平面图中执行本命令，对整图中的全部柱子、墙体和墙体造型的高度和底标高，以及窗的竖向位置一同修改。。
3.3.4 批量改高度
3.3.4 批量改高度
【实例一】绘制如图所示平面图的右半部分
操作步骤如下：
1）打开第二章【实例五】所示的图。
2）选择【轴网柱子】→【标准柱】菜单，打开【标准柱】对话框，设形状为矩形，纵横向尺寸均为400，其他默认，按图示位置插入三个矩形柱。
3）接着修改形状为三角形，横向尺寸500，纵向尺寸433，其他默认，按图示位置插入两个三角形柱。
4）同样步骤，设直径为500，边长250，按图示位置插入两个正六边形柱；设横向为400，其他默认，插入两个圆柱。
5）平面图左侧的角柱和构造柱可在学习了项目4知识后接着完成。
3.3.4 批量改高度
【实例一】绘制如图所示平面图的右半部分
