(共33张PPT)

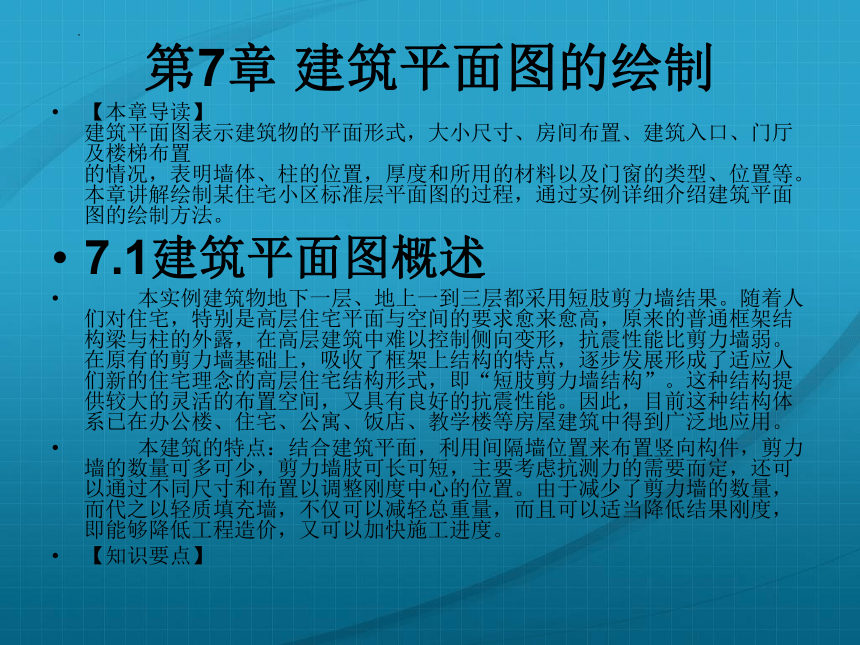

第7章 建筑平面图的绘制
【本章导读】
建筑平面图表示建筑物的平面形式，大小尺寸、房间布置、建筑入口、门厅及楼梯布置
的情况，表明墙体、柱的位置，厚度和所用的材料以及门窗的类型、位置等。本章讲解绘制某住宅小区标准层平面图的过程，通过实例详细介绍建筑平面图的绘制方法。
7.1建筑平面图概述
本实例建筑物地下一层、地上一到三层都采用短肢剪力墙结果。随着人们对住宅，特别是高层住宅平面与空间的要求愈来愈高，原来的普通框架结构梁与柱的外露，在高层建筑中难以控制侧向变形，抗震性能比剪力墙弱。在原有的剪力墙基础上，吸收了框架上结构的特点，逐步发展形成了适应人们新的住宅理念的高层住宅结构形式，即“短肢剪力墙结构”。这种结构提供较大的灵活的布置空间，又具有良好的抗震性能。因此，目前这种结构体系已在办公楼、住宅、公寓、饭店、教学楼等房屋建筑中得到广泛地应用。
本建筑的特点：结合建筑平面，利用间隔墙位置来布置竖向构件，剪力墙的数量可多可少，剪力墙肢可长可短，主要考虑抗测力的需要而定，还可以通过不同尺寸和布置以调整刚度中心的位置。由于减少了剪力墙的数量，而代之以轻质填充墙，不仅可以减轻总重量，而且可以适当降低结果刚度，即能够降低工程造价，又可以加快施工进度。
【知识要点】

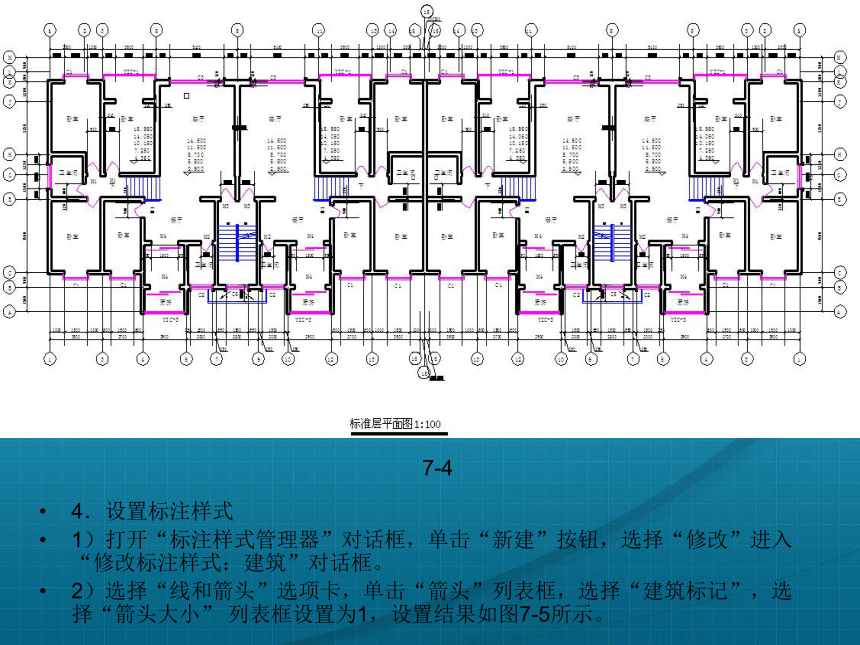

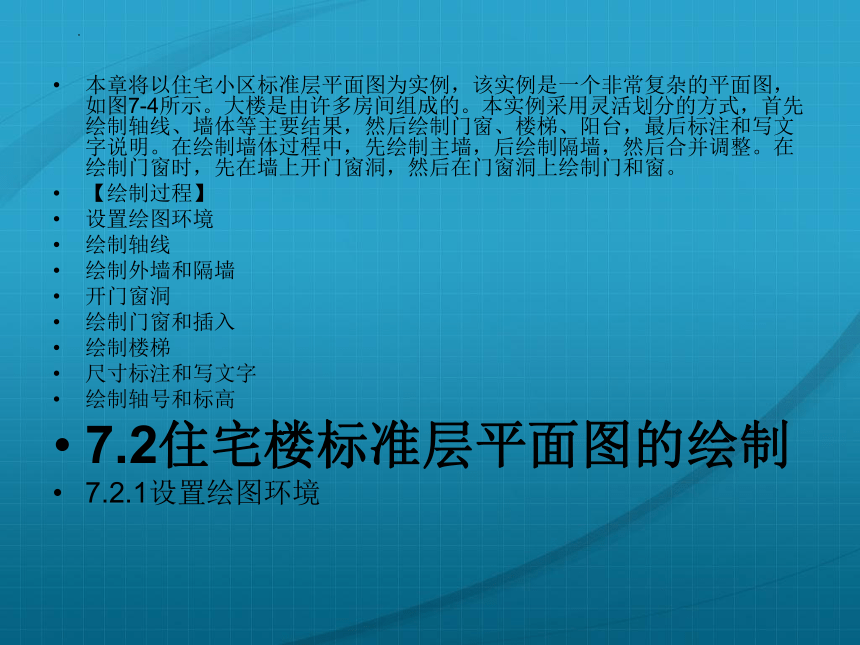

本章将以住宅小区标准层平面图为实例，该实例是一个非常复杂的平面图，如图7-4所示。大楼是由许多房间组成的。本实例采用灵活划分的方式，首先绘制轴线、墙体等主要结果，然后绘制门窗、楼梯、阳台，最后标注和写文字说明。在绘制墙体过程中，先绘制主墙，后绘制隔墙，然后合并调整。在绘制门窗时，先在墙上开门窗洞，然后在门窗洞上绘制门和窗。
【绘制过程】
设置绘图环境
绘制轴线
绘制外墙和隔墙
开门窗洞
绘制门窗和插入
绘制楼梯
尺寸标注和写文字
绘制轴号和标高
7.2住宅楼标准层平面图的绘制
7.2.1设置绘图环境
7-1
【操作步骤】
1.建立新图

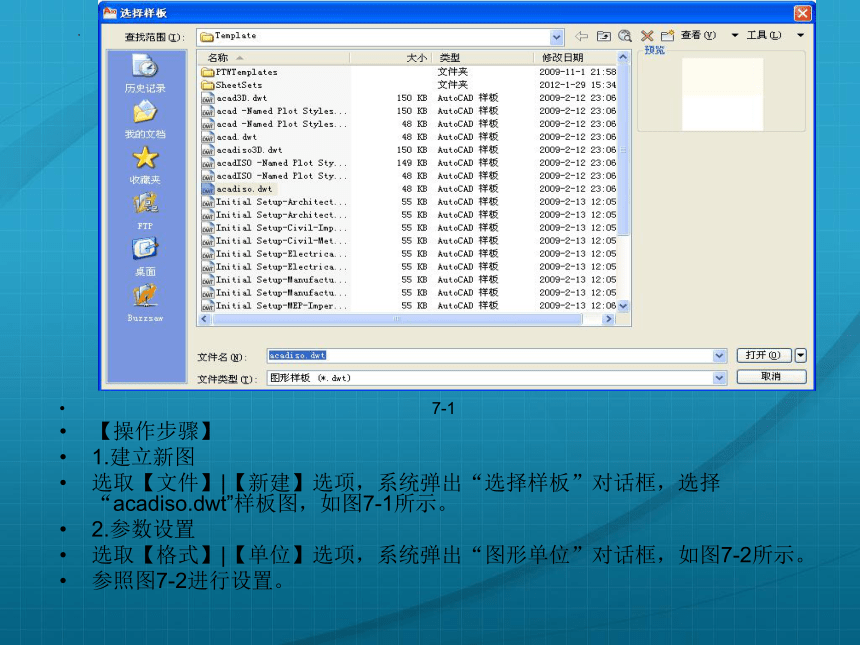

选取【文件】|【新建】选项，系统弹出“选择样板”对话框，选择“acadiso.dwt”样板图，如图7-1所示。
2.参数设置

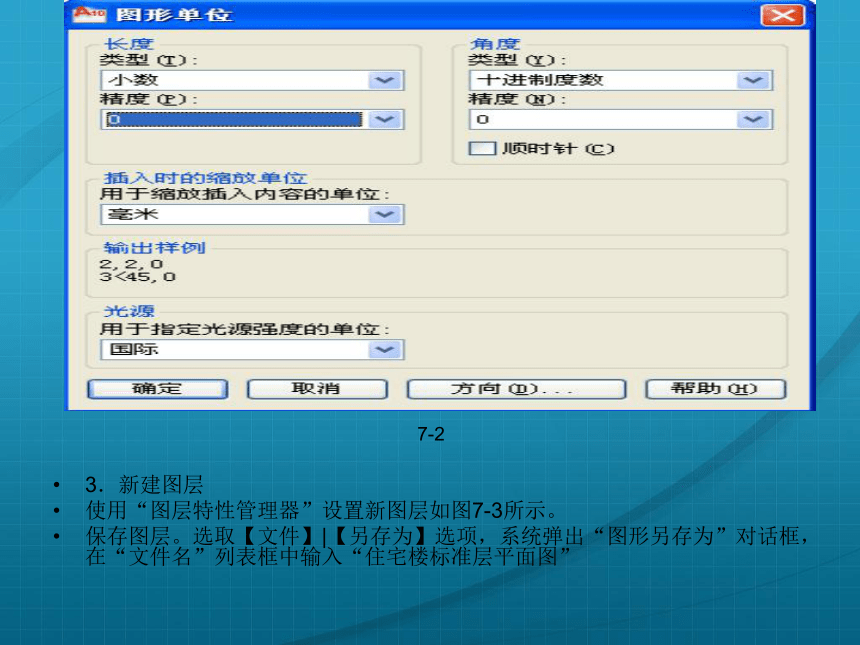

选取【格式】|【单位】选项，系统弹出“图形单位”对话框，如图7-2所示。
参照图7-2进行设置。
7-2
3．新建图层

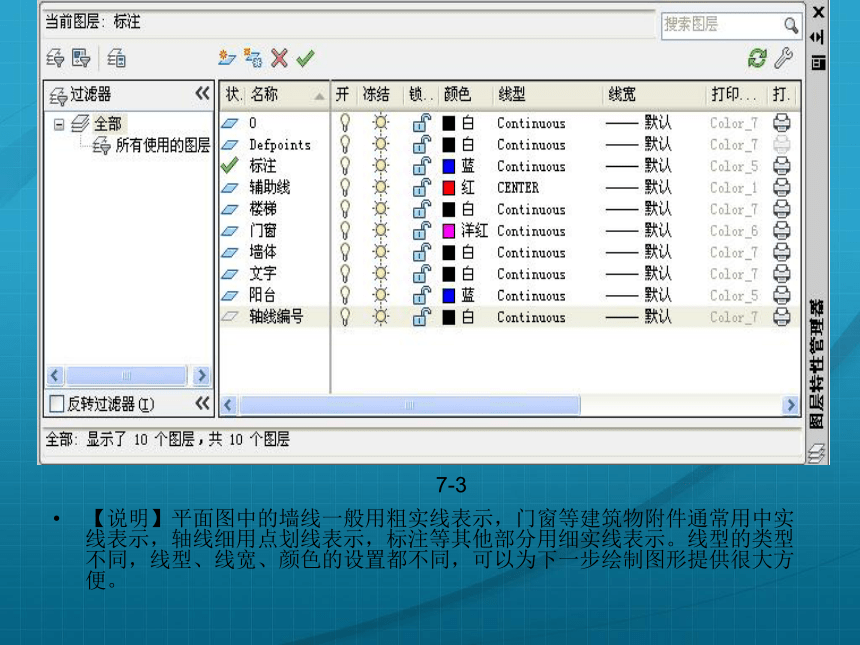

使用“图层特性管理器”设置新图层如图7-3所示。
保存图层。选取【文件】|【另存为】选项，系统弹出“图形另存为”对话框，在“文件名”列表框中输入“住宅楼标准层平面图”
7-3
【说明】平面图中的墙线一般用粗实线表示，门窗等建筑物附件通常用中实线表示，轴线细用点划线表示，标注等其他部分用细实线表示。线型的类型不同，线型、线宽、颜色的设置都不同，可以为下一步绘制图形提供很大方便。
7-4
4．设置标注样式
1）打开“标注样式管理器”对话框，单击“新建”按钮，选择“修改”进入“修改标注样式：建筑”对话框。

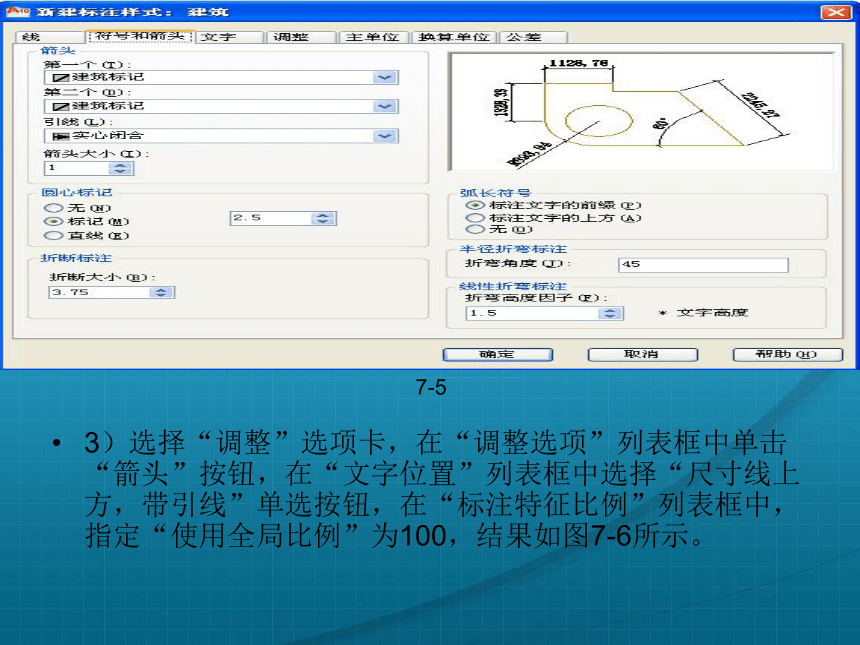

2）选择“线和箭头”选项卡，单击“箭头”列表框，选择“建筑标记”，选择“箭头大小” 列表框设置为1，设置结果如图7-5所示。
7-5

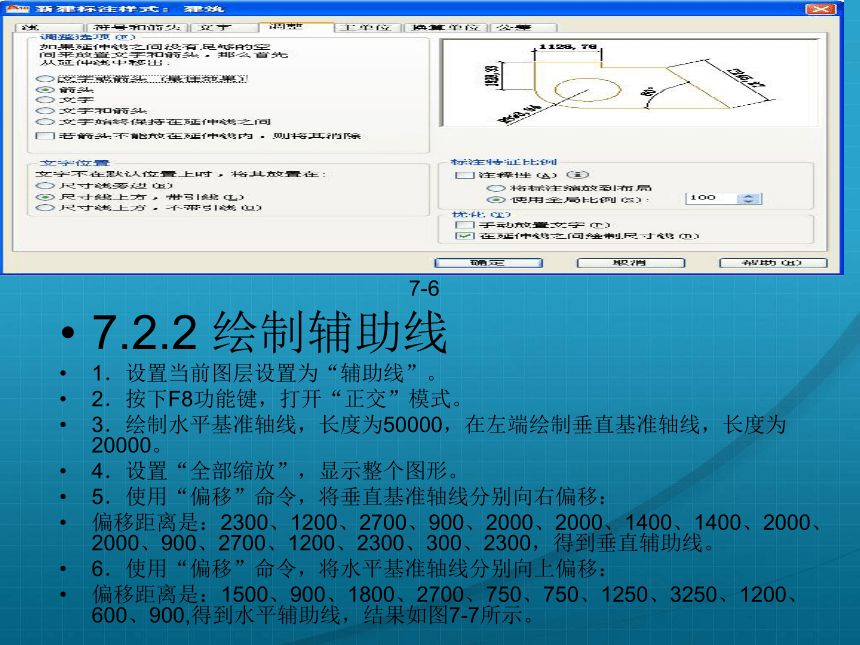

3）选择“调整”选项卡，在“调整选项”列表框中单击“箭头”按钮，在“文字位置”列表框中选择“尺寸线上方，带引线”单选按钮，在“标注特征比例”列表框中，指定“使用全局比例”为100，结果如图7-6所示。
7-6
7.2.2 绘制辅助线
1．设置当前图层设置为“辅助线”。
2．按下F8功能键，打开“正交”模式。
3．绘制水平基准轴线，长度为50000，在左端绘制垂直基准轴线，长度为20000。
4．设置“全部缩放”，显示整个图形。
5．使用“偏移”命令，将垂直基准轴线分别向右偏移：
偏移距离是：2300、1200、2700、900、2000、2000、1400、1400、2000、2000、900、2700、1200、2300、300、2300，得到垂直辅助线。
6．使用“偏移”命令，将水平基准轴线分别向上偏移：

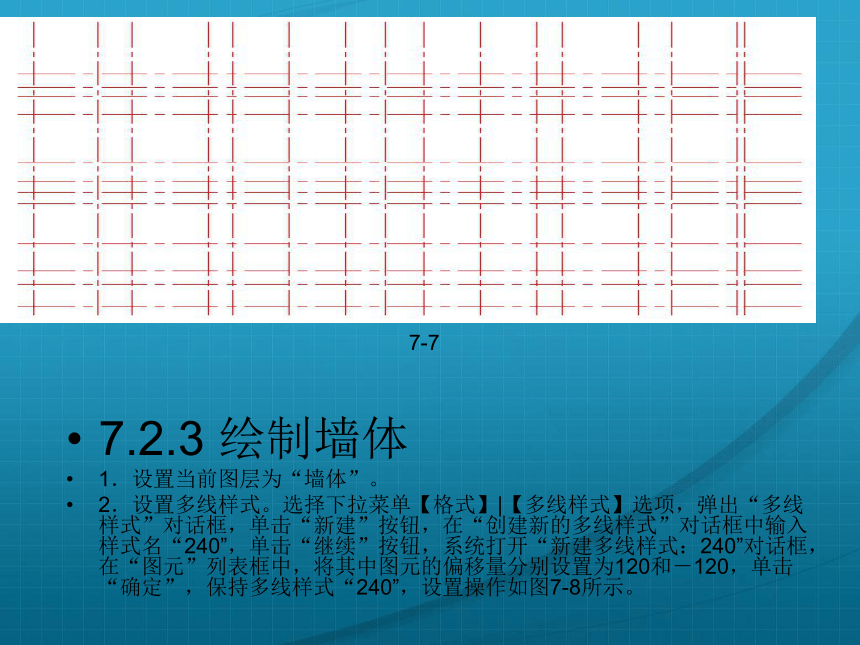

偏移距离是：1500、900、1800、2700、750、750、1250、3250、1200、600、900,得到水平辅助线，结果如图7-7所示。
7-7
7.2.3 绘制墙体
1．设置当前图层为“墙体”。

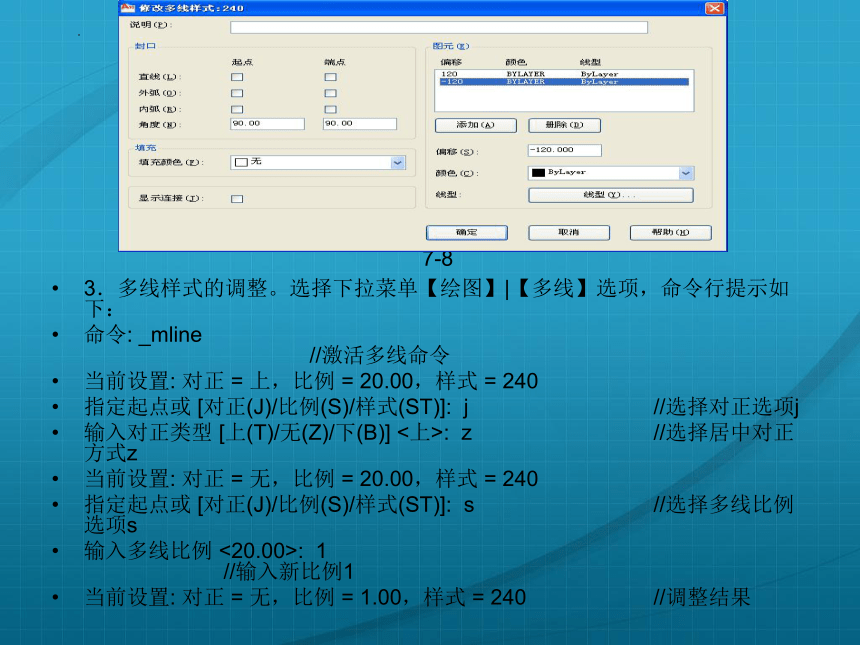

2．设置多线样式。选择下拉菜单【格式】|【多线样式】选项，弹出“多线样式”对话框，单击“新建”按钮，在“创建新的多线样式”对话框中输入样式名“240”，单击“继续”按钮，系统打开“新建多线样式：240”对话框，在“图元”列表框中，将其中图元的偏移量分别设置为120和－120，单击“确定”，保持多线样式“240”，设置操作如图7-8所示。
7-8
3．多线样式的调整。选择下拉菜单【绘图】|【多线】选项，命令行提示如下：
命令: _mline //激活多线命令
当前设置: 对正 = 上，比例 = 20.00，样式 = 240
指定起点或 [对正(J)/比例(S)/样式(ST)]: j //选择对正选项j
输入对正类型 [上(T)/无(Z)/下(B)] <上>: z //选择居中对正方式z
当前设置: 对正 = 无，比例 = 20.00，样式 = 240
指定起点或 [对正(J)/比例(S)/样式(ST)]: s //选择多线比例选项s
输入多线比例 <20.00>: 1 //输入新比例1
当前设置: 对正 = 无，比例 = 1.00，样式 = 240 //调整结果

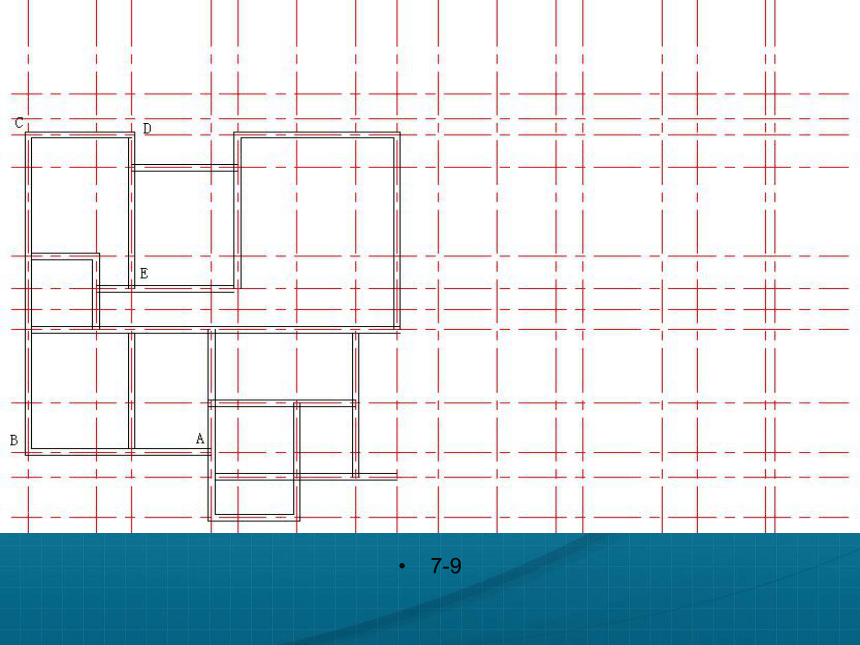

4．绘制左边第一单元的墙体。依据辅助线和尺寸进行绘制，结果如图7-9所示。由于该单元墙体是对称图形，先绘制一半墙体，修改后再镜像完成另一半。
选择下拉菜单【绘图】|【多线】选项，命令行提示如下：
命令: _mline //激活多线命令
当前设置: 对正 = 无，比例 = 1.00，样式 = 240
指定起点或 [对正(J)/比例(S)/样式(ST)]: //指定A点
指定下一点: //指定B点
指定下一点或 [放弃(U)]: //指定C点
指定下一点或 [闭合(C)/放弃(U)]: //指定D点
指定下一点或 [闭合(C)/放弃(U)]: //指定E点
指定下一点或 [闭合(C)/放弃(U)]: //回车，结束第一段多线
两次重复回车接着绘制其他多线。
7-9
7-10
5．编辑墙体线。选择下拉菜单【修改】|【对象】|【多线】选项，打开“多线编辑工具”，如图7-10所示。选择对话框中合适的编辑工具，“T型合并”和“角点结合”对墙体逐段进行修改。修改结果如图7-11所示。
7-11
7.2.4 绘制门窗楼梯
1．开门窗洞
1）根据门窗尺寸和具体位置，在对应的墙体上绘制门窗边界线。
2）偏移门窗边界线，得到门窗的具体位置图。
3）选择修剪命令，对各个门窗洞进行修剪，绘制结果如图7-12所示。
2．绘制窗台
绘制一个80×80的矩形，然后复制到各个窗户的外边角上，作为突出的窗台，共复制5个窗户，结果如图7-13所示。
7-12
7-13
3．绘制门。
将“门窗”图层设置为当前层，使用“直线”和“圆弧”命令绘制两个门，如图7-14所示。
7-14
4．使用写块命令，定义门块。
在命令行输入：W，回车，弹出“写块”对话框，如图7-15所示。“基点”拾取直线下端点，单击“选择对象”选择左门，选择“文件名和路径”，输入块名“左门块”，单击“确定”，完成门块定义。
同理定义右门块。
7-15【右图】
7-16
6．绘制隔断
使用矩形命令绘制两个1400×40的矩形，复制的其他房间，结果如图7-17所示
5．绘制窗和插入门
1）绘制中间7个窗。绘制直线后，偏移距离80，向下做偏移3次。
2）绘制其他窗。激活“多段线”命令，在左上角的第一个窗洞绘制多段线，选择角点作为起点，输入第二点坐标“@0,220”，输入第三点坐标“@1500,0”，捕捉窗洞对应角点，完成第一条线。设置偏移距离60，向外做偏移3次，完成窗的绘制。采用复制命令绘制其他6个窗。
3）插入“门”。 选择下拉菜单【插入】|【块】选项，打开插入对话框，选择“左门块”和“右门块”插入到门洞位置，插入时注意开门方向，在屏幕上指定旋转角度。
完成全部门窗绘制结果如图7-16所示。
7-17
7．绘制室内楼梯
1）将“楼梯”设为当前层，根据墙体拐角点绘制楼梯边线。
2）单击“阵列”命令，选择“矩形阵列”， 选取楼梯边线为阵列对象，设置阵列行数为1，列数为9，列偏移为-280，操作结果如图7-18所示。
7-19
3）绘制楼梯扶手。将水平线向上偏移两次，偏移距离为60，绘制楼梯突出扶手部分。
4）修剪多余的线条。
5）镜像楼梯。选择楼梯，以单元中心线为镜像轴，镜像完成另一个楼梯，绘制完成的室内楼梯如图7-19所示。
8．绘制进户楼梯
1）绘制基准线。捕捉楼梯道房间两侧墙体中点，绘制直线。
2）绘制一个60×2160的矩形。
3）向外偏移矩形，偏移距离为60。
4）移动矩形到楼道的正中间，然后修剪，结果如图7-20所示。
7-20
5）绘制楼梯台阶。选择偏移命令，设置偏移距离为280，把中线分别向上下各偏移4次，得到全部台阶线。
6）绘制楼梯的剖切符号，绘制结果楼梯7-21所示。
7-21
最终完成进户楼梯绘制，结果如图7-22所示。
7-23
7.2.5 尺寸标注和写文字
1．写文字
将“文字”图层设置为当前层。激活“单行文字”命令，设置文字高度为300，对各个房间进行标注。然后对门窗、楼梯、阳台窗进行标注，结果如图7-23所示。
7-24
2．室内尺寸标注
1）将“标注”图层设置为当前层，选择已经设置的“建筑”标注样式。
2）激活“对齐标注”命令，对建筑物内部进行标注。
3）标注室内标高。绘制一个标高符号，在符号上注明各层的具体高度。由于本例是一个带室内楼梯的单元房，所以楼梯的两端的房间标高不同。室内尺寸标注结果如图7-24所示。
7-25
3．外部整体尺寸标注
1）将“标注”图层设置为当前层，选择已经设置的“建筑”标注样式。
2）激活“对齐标注”命令，对建筑物外部的各个建筑部件进行标注。要求尺寸标注符合标注规则，形成多层次的、美观的尺寸标注。标注结果如图7-25所示。
7-26
4．绘制轴线编号
1）将“轴线编号”图层设置为当前层。
2）绘制半径为400的圆。
3）写文字，将文字“A”写到圆心点，设置文字高度为300，完成轴线编号。
4）复制轴线编号到各个轴线的端点。
5）双击轴线编号内的文字来逐一修改轴线编号的内容，横向使用1、2、3、4、……进行编号，竖向使用A、B、C、D、……来编号，结果如图7-26所示。
6）到此绘制完成一个单元的平面图，镜像完成另一个单元的平面图。
7）最后绘制完成住宅楼标准层平面图，如图7-27所示。
7-27
7.3 思考与练习
1．思考题
1）绘制一张完整的建筑平面图有哪几个步骤？
2）用多线命令绘制墙体之前，如何设置多线样式？
3）门图形块在创建和插入时对图层有何要求？
4）写块命令与创建块命令有什么不同？
5）建筑图尺寸标注一般应修改哪些设置？
6）轴线编号有什么要求？
2.选择题
1）使用某个命令时，欲了解该命令的操作，可以（ ）
Ａ．按功能键Ｆ1
Ｂ．按功能键　F10
Ｃ．按功能键F2
Ｄ．按功能键F12
2）文本窗口与图形编辑窗口的快速切换的功能键是（ ）
Ａ．F2
Ｂ．F7
Ｃ．F6
Ｄ．F8
3）哪一个选项将所有图形显示到满绘图区域？（ ）
A．Zoom/窗口(w)
B．Pan
C．Zoom/范围（E）
D．Zoom/全部（A）
4）更改绘图区域、命令行等的颜色可以（ ）
A.通过“选项”对话框的“显示”选项卡
B.通过“格式”菜单中的“颜色”
C.通过“视图”菜单中的“渲染”
D.通过“视图”菜单中的“着色”
5）图层锁定后将使得 （ ）
A．图层中的对象不可见
B．图层中的对象不可见，可以编辑
C．图层中的对象可见，但无法编辑
D．该图层不可以绘图
3．绘图题
1）别墅一层平面图
题图7-1
2）商品房单元平面图
3）两室两厅平面图
4）商品楼平面图
