第八章 建筑立面图绘制
【本章导读】
建筑立面图是指使用正投影法对建筑物各个外墙面进行投影所得到的正投影图。与上一章平面图一样，建筑立面图也是表达建筑物的基本图样之一，它主要反映建筑物的外貌形状、反映屋面、门窗、阳台、雨篷、台阶等形式和位置，建筑物垂直方向各部分高度，艺术造型的效果和外部装饰做法等。
本章以办公楼实例讲述建筑立面图的绘制方法和操作技巧。
8.1 设置绘图环境
办公楼的立面图主要表现建筑物的立面及建筑外形轮廓。如房屋的总高度、檐口、屋顶的形状及大小等，还表示墙面、屋顶等各部分使用的建筑材料做法等。同时也表示门、窗的式样，室外台阶、雨蓬、雨水管的形状及位置等。
用AutoCAD2010绘制建筑立面图，通常先根据轴线尺寸画出竖向轴线，依据标高确定水平轴线，再根据轴线绘制立面图。但对立面图本身，没有十分固定的绘制方法，绘图过程随建筑立面图的复杂程度和绘制者的绘图习惯而不同。

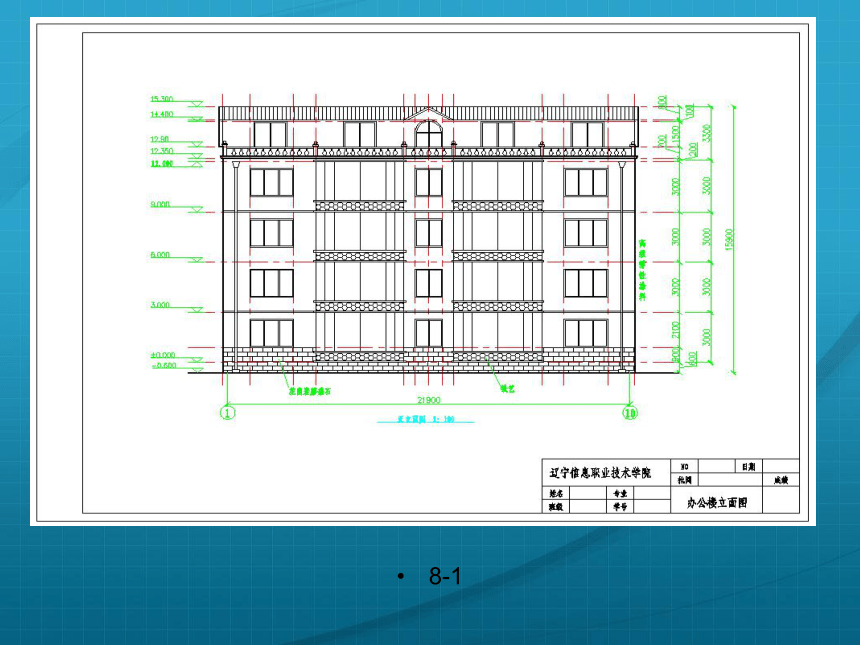

本章将以图8-1所示的办公楼立面图为例，详细讲述建筑立面图的绘制过程及方法。
【操作过程】
设置绘图环境
绘制轴线
绘制底层和标准层立面
绘制阁楼立面
立面标注
8-1

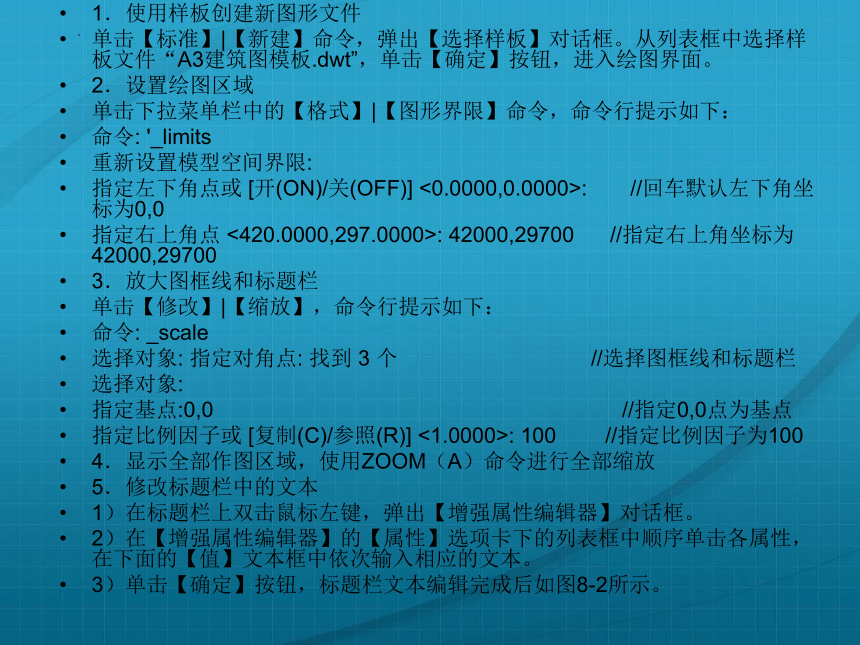

1．使用样板创建新图形文件
单击【标准】|【新建】命令，弹出【选择样板】对话框。从列表框中选择样板文件“A3建筑图模板.dwt”，单击【确定】按钮，进入绘图界面。
2．设置绘图区域
单击下拉菜单栏中的【格式】|【图形界限】命令，命令行提示如下：
命令: '_limits
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:　　//回车默认左下角坐标为0,0
指定右上角点 <420.0000,297.0000>: 42000,29700 //指定右上角坐标为42000,29700
3．放大图框线和标题栏
单击【修改】|【缩放】，命令行提示如下：
命令: _scale
选择对象: 指定对角点: 找到 3 个　　　　　　　　　//选择图框线和标题栏
选择对象:
指定基点:0,0　　　　　　　　　　　　　　　　　　　//指定0,0点为基点
指定比例因子或 [复制(C)/参照(R)] <1.0000>: 100　　 //指定比例因子为100
4．显示全部作图区域，使用ZOOM（A）命令进行全部缩放
5．修改标题栏中的文本
1）在标题栏上双击鼠标左键，弹出【增强属性编辑器】对话框。
2）在【增强属性编辑器】的【属性】选项卡下的列表框中顺序单击各属性，在下面的【值】文本框中依次输入相应的文本。
3）单击【确定】按钮，标题栏文本编辑完成后如图8-2所示。
8-3

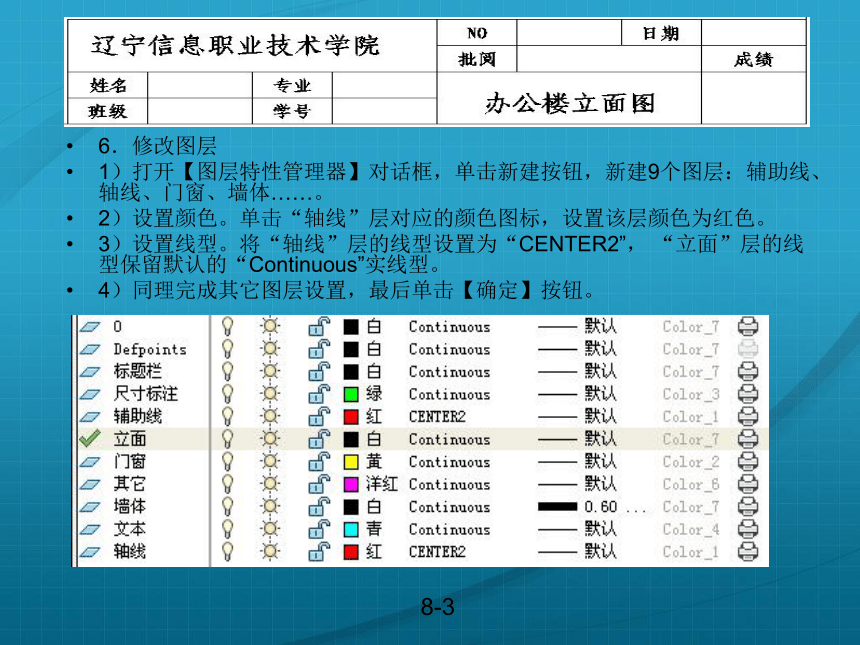

6．修改图层
1）打开【图层特性管理器】对话框，单击新建按钮，新建9个图层：辅助线、轴线、门窗、墙体……。
2）设置颜色。单击“轴线”层对应的颜色图标，设置该层颜色为红色。
3）设置线型。将“轴线”层的线型设置为“CENTER2”， “立面”层的线型保留默认的“Continuous”实线型。
4）同理完成其它图层设置，最后单击【确定】按钮。

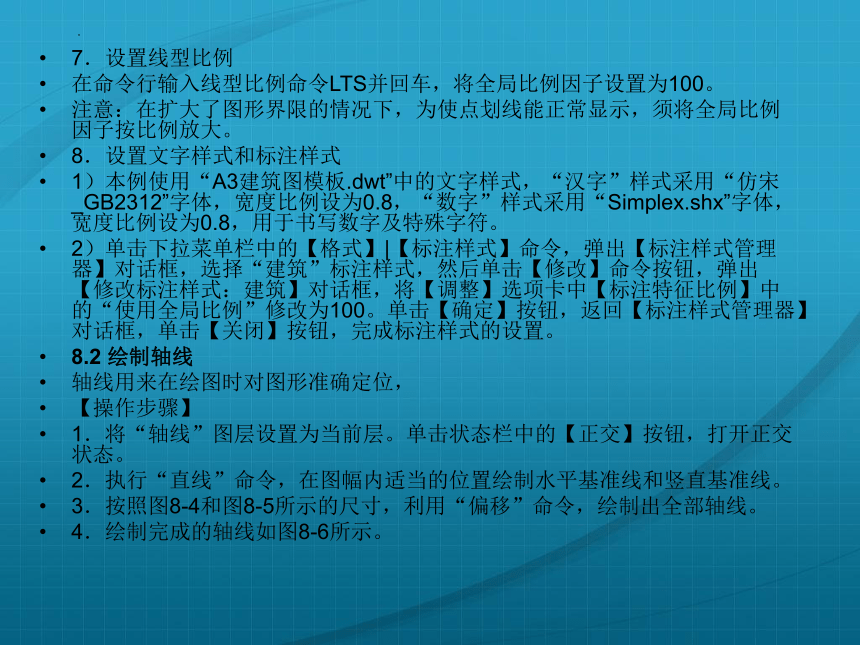

7．设置线型比例
在命令行输入线型比例命令LTS并回车，将全局比例因子设置为100。
注意：在扩大了图形界限的情况下，为使点划线能正常显示，须将全局比例因子按比例放大。
8．设置文字样式和标注样式
1）本例使用“A3建筑图模板.dwt”中的文字样式，“汉字”样式采用“仿宋_GB2312”字体，宽度比例设为0.8，“数字”样式采用“Simplex.shx”字体，宽度比例设为0.8，用于书写数字及特殊字符。
2）单击下拉菜单栏中的【格式】|【标注样式】命令，弹出【标注样式管理器】对话框，选择“建筑”标注样式，然后单击【修改】命令按钮，弹出【修改标注样式：建筑】对话框，将【调整】选项卡中【标注特征比例】中的“使用全局比例”修改为100。单击【确定】按钮，返回【标注样式管理器】对话框，单击【关闭】按钮，完成标注样式的设置。
8.2 绘制轴线
轴线用来在绘图时对图形准确定位，
【操作步骤】
1．将“轴线”图层设置为当前层。单击状态栏中的【正交】按钮，打开正交状态。
2．执行“直线”命令，在图幅内适当的位置绘制水平基准线和竖直基准线。

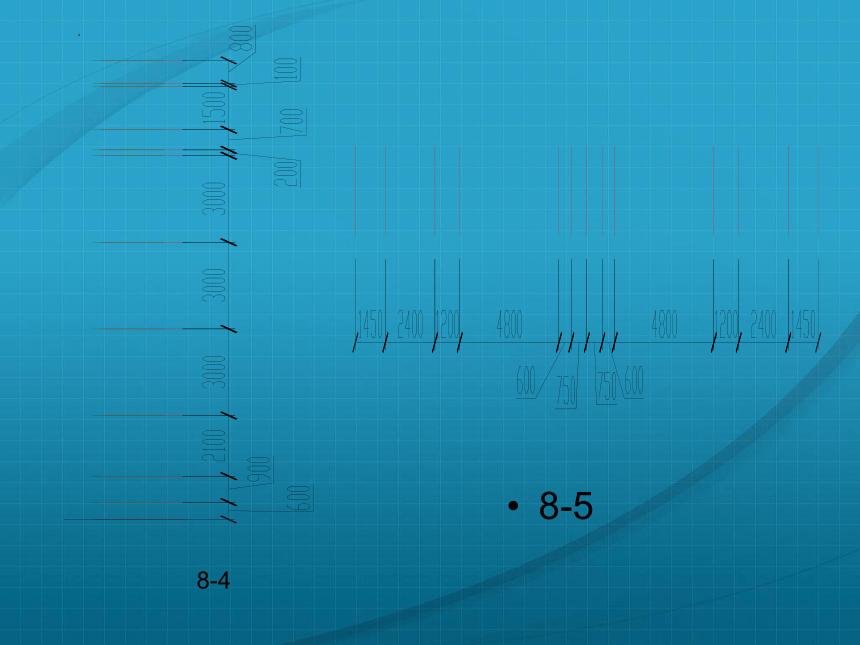

3．按照图8-4和图8-5所示的尺寸，利用“偏移”命令，绘制出全部轴线。

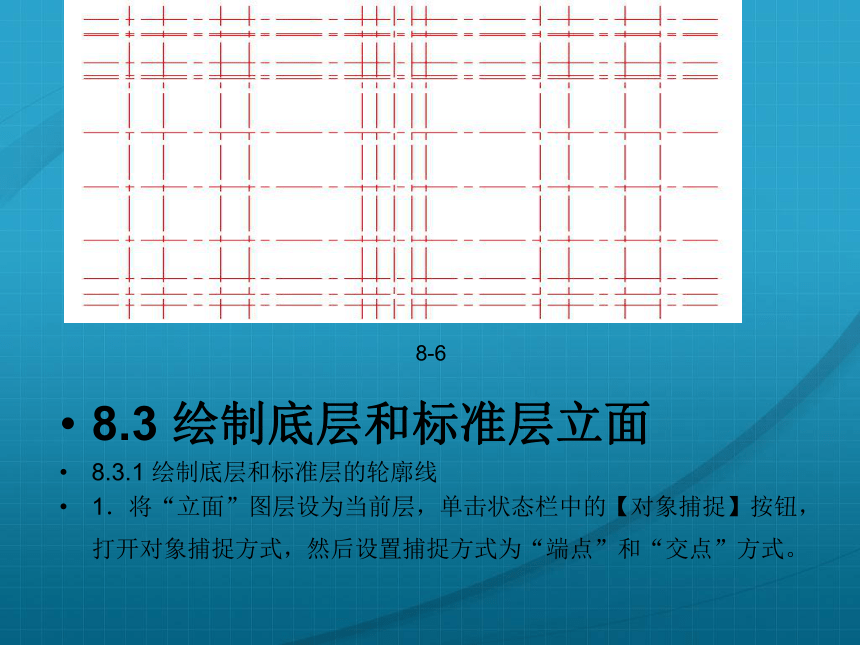

4．绘制完成的轴线如图8-6所示。
8-4
8-5
8-6
8.3 绘制底层和标准层立面
8.3.1 绘制底层和标准层的轮廓线
1．将“立面”图层设为当前层，单击状态栏中的【对象捕捉】按钮，打开对象捕捉方式，然后设置捕捉方式为“端点”和“交点”方式。

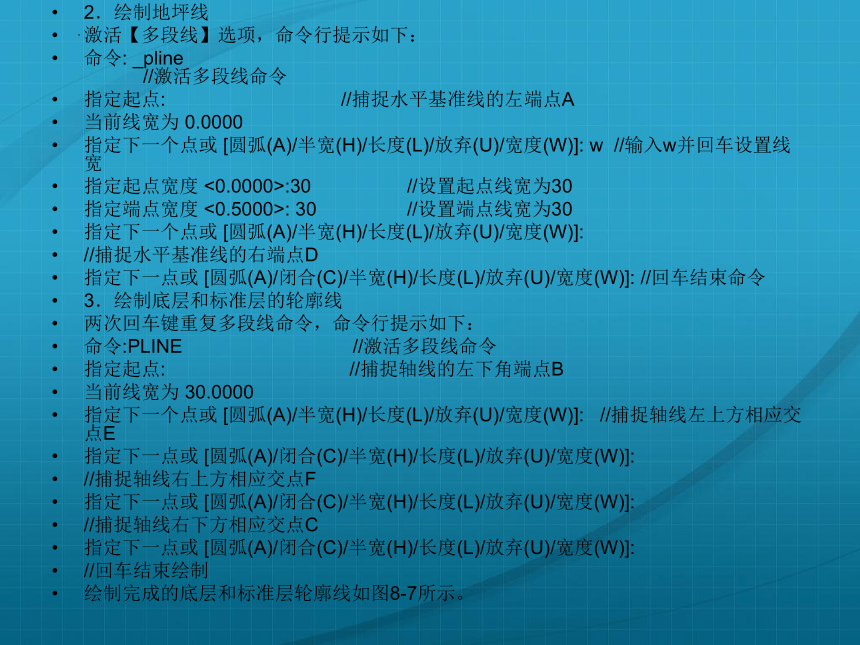

2．绘制地坪线
激活【多段线】选项，命令行提示如下：
命令: _pline //激活多段线命令
指定起点: //捕捉水平基准线的左端点A
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w //输入w并回车设置线宽
指定起点宽度 <0.0000>:30 //设置起点线宽为30
指定端点宽度 <0.5000>: 30 //设置端点线宽为30
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
//捕捉水平基准线的右端点D
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //回车结束命令
3．绘制底层和标准层的轮廓线
两次回车键重复多段线命令，命令行提示如下：
命令:PLINE //激活多段线命令
指定起点: 　//捕捉轴线的左下角端点B
当前线宽为 30.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //捕捉轴线左上方相应交点E
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
//捕捉轴线右上方相应交点F
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
//捕捉轴线右下方相应交点C
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
//回车结束绘制

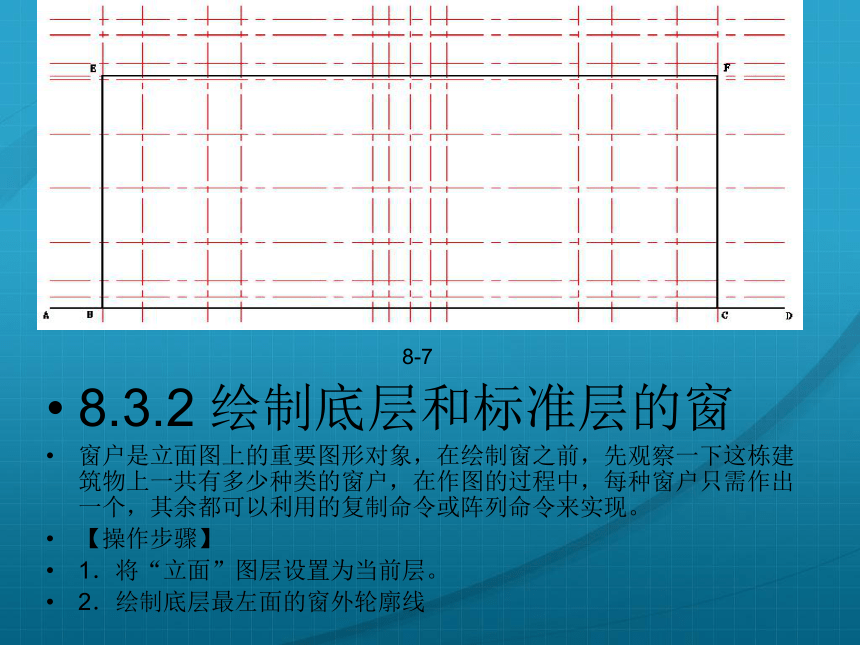

绘制完成的底层和标准层轮廓线如图8-7所示。
8-7
8.3.2 绘制底层和标准层的窗
窗户是立面图上的重要图形对象，在绘制窗之前，先观察一下这栋建筑物上一共有多少种类的窗户，在作图的过程中，每种窗户只需作出一个，其余都可以利用的复制命令或阵列命令来实现。
【操作步骤】
1．将“立面”图层设置为当前层。
2．绘制底层最左面的窗外轮廓线

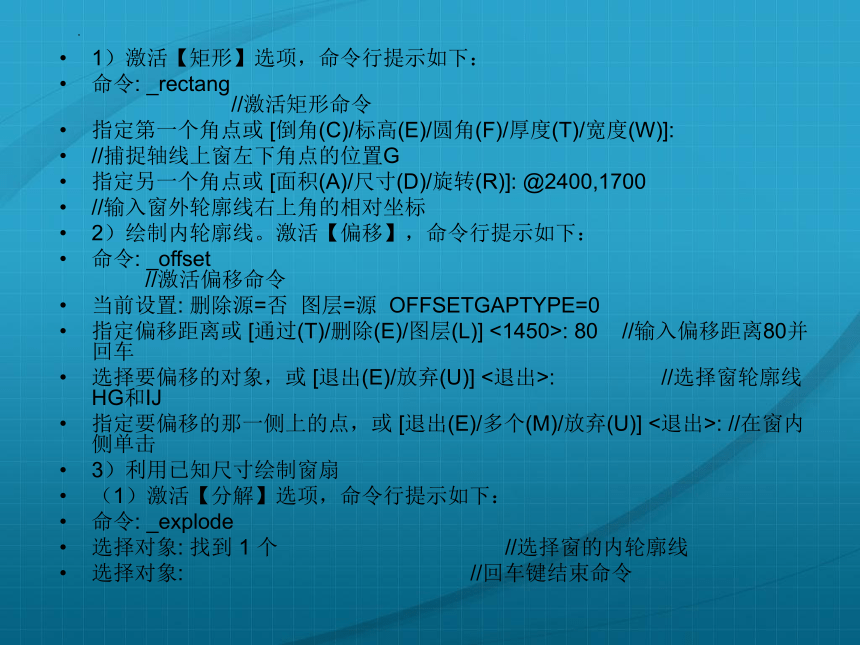

1）激活【矩形】选项，命令行提示如下：
命令: _rectang //激活矩形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
//捕捉轴线上窗左下角点的位置G
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @2400,1700
//输入窗外轮廓线右上角的相对坐标
2）绘制内轮廓线。激活【偏移】，命令行提示如下：
命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1450>: 80 //输入偏移距离80并回车
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择窗轮廓线HG和IJ
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在窗内侧单击
3）利用已知尺寸绘制窗扇
（1）激活【分解】选项，命令行提示如下：
命令: _explode
选择对象: 找到 1 个 //选择窗的内轮廓线
选择对象: //回车键结束命令

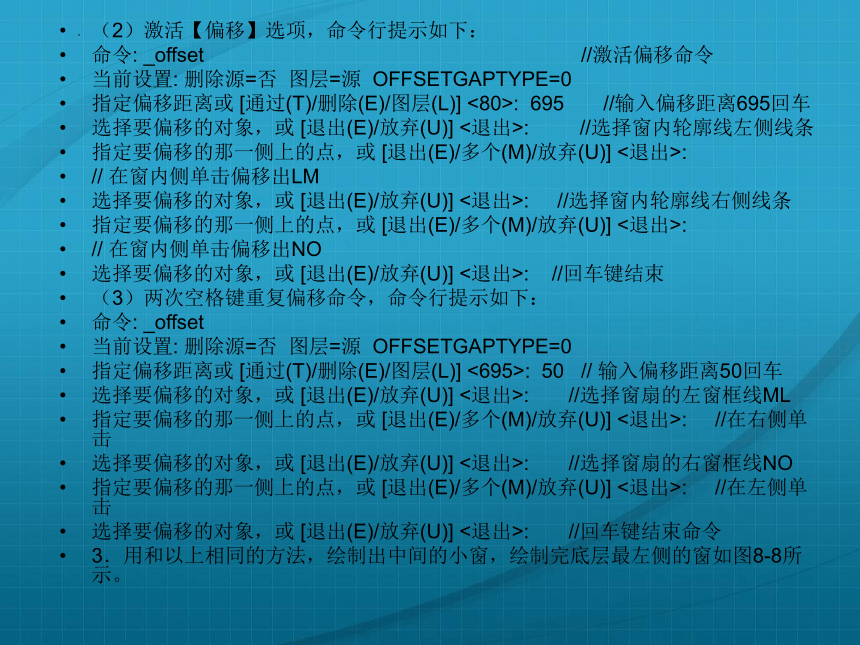

（2）激活【偏移】选项，命令行提示如下：
命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <80>: 695 //输入偏移距离695回车
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择窗内轮廓线左侧线条
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:
// 在窗内侧单击偏移出LM
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择窗内轮廓线右侧线条
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:
// 在窗内侧单击偏移出NO
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //回车键结束
（3）两次空格键重复偏移命令，命令行提示如下：
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <695>: 50 // 输入偏移距离50回车
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择窗扇的左窗框线ML
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在右侧单击
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择窗扇的右窗框线NO
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在左侧单击
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //回车键结束命令

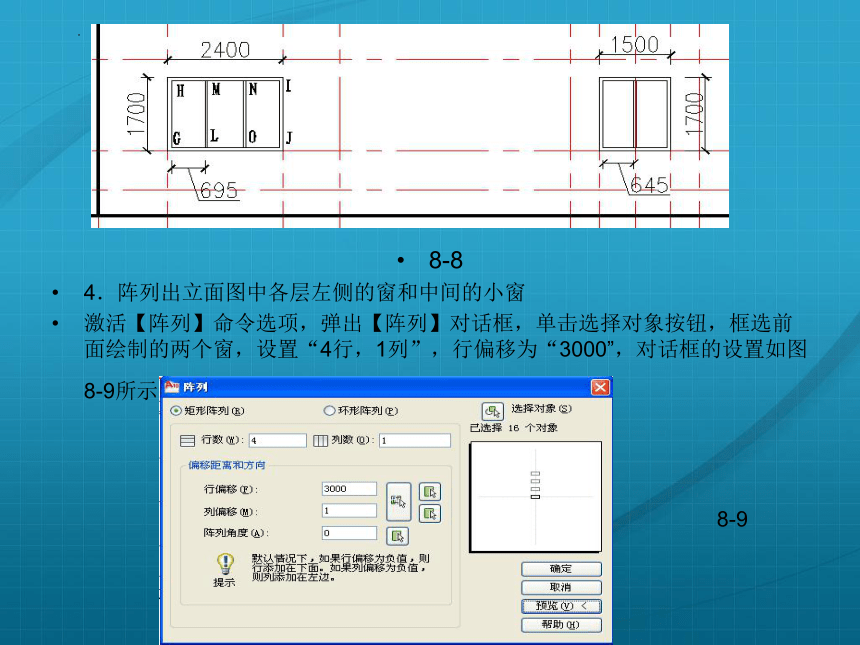

3．用和以上相同的方法，绘制出中间的小窗，绘制完底层最左侧的窗如图8-8所示。
8-9
8-8
4．阵列出立面图中各层左侧的窗和中间的小窗
激活【阵列】命令选项，弹出【阵列】对话框，单击选择对象按钮，框选前面绘制的两个窗，设置“4行，1列”，行偏移为“3000”，对话框的设置如图8-9所示。
8-10
5．镜像出右侧的窗
激活【镜像】命令选项，命令行提示如下：
命令: _mirror
选择对象: 指定对角点: 找到 36 个　　　　 //框选左侧所有的窗
选择对象: 指定镜像线的第一点: 指定镜像线的第二点: //捕捉轮廓线顶边线的中点作为镜像线第一点，到底边捕捉垂足作为镜像线第二点
要删除源对象吗？[是(Y)/否(N)] :
绘制完成后打开“轴线”图层，完成的立面图如图8-10所示。
注意：在立面图中，也可以采用另外一种方法绘制窗户。由于窗户都应符合国家标准，所以可以提前绘制一些一定模数的窗户，然后按照前面章节讲述的方法保存成图块，在需要的时候直接插入即可。
8-11
8.3.3 绘制阳台
在本实例的立面图中，底层和标准层的阳台样式相同，分布也十分规则，所以可以先绘制出一个阳台，然后采用阵列和复制命令把阳台安排到合适的位置。
首先我们绘制出一个阳台，其尺寸如图8-11所示，绘制步骤如下。
1．将“立面”层设为当前层。打开正交方式，选择“端点”和“中点”对象捕捉方式。
2．绘制阳台的下侧护板
1）激活【矩形】命令选项，绘制下护板，命令行提示如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
//捕捉轴线上底层左侧阳台左下角位置
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @5000,100 //按尺寸输入相对坐标
2）激活【移动】命令选项，将护板向左移100，命令行提示如下：
命令: _move
选择对象: 找到 1 个 //选择刚才绘制的矩形
选择对象: //空格键结束选择
指定基点或 [位移(D)] <位移>: //在绘图区任意位置单击
指定第二个点或 <使用第一个点作为位移>:100 //向左移动100
3．激活【复制】命令选项，复制下护板并移动到相应位置，绘制出阳台的上侧护板，命令行提示如下：
命令: _copy
选择对象: 找到 1 个 //选择刚才绘制的下侧护板
选择对象: //回车键结束选择
指定基点或 [位移(D)] <位移>: //在任意位置单击
指定第二个点或 <使用第一个点作为位移>: 600 //向上600
指定第二个点或 [退出(E)/放弃(U)] <退出>: //空格键退出命令
8-12
4．单击【直线】命令，绘制阳台上下护板之间的连接，命令行提示如下：
命令: _line 指定第一点: //捕捉到轴线和阳台护板的左下交点
指定下一点或 [放弃(U)]: //捕捉到轴线和阳台护板的对应左上交点
指定下一点或 [放弃(U)]: //空格键结束选择
命令: LINE 指定第一点: //与上类似，绘制右侧的连接
5．绘制阳台的装饰铁艺
1）单击【图案填充】命令，弹出【图案填充和渐变色】对话框。
2）选择【图案填充】复选框中的“HONEY”样例，比例设置为50。
3）单击【添加：拾取点】按钮，返回到绘图界面，在上下护板及连接线内单击，指定填充区域，然后按空格键返回到【图案填充和渐变色】对话框。
4）单击【确定】按钮即完成阳台装饰铁艺的绘制。
6．用直线命令和偏移命令绘制阳台窗玻璃上的分隔线。作法简单，不再赘述。完成后的单个阳台效果见前面的图8-12所示。
8-13
7．使用阵列和复制命令绘制其他阳台。与前述窗的阵列与复制方法一致，但阵列完成后应补画四层阳台的屋顶，然后再复制。关闭“轴线”层，此时的立面图如图8-13所示。
8.3.4 绘制雨水管
雨水管是用来排放屋顶积水的管道，雨水管的上部是梯形漏斗，下面是一个细长的管道，底部有一个矩形的集水器。雨水管的绘制步骤如下。
1．绘制左侧的雨水管
1）将“立面”层设为当前层，关闭“轴线”层。
2）激活【直线】命令选项，命令行提示如下：
命令: _line 指定第一点: _from 基点: <偏移>: @500,-200
//按住键盘上的Shift键，然后单击鼠标右键，选择快捷菜单中“自”命令，捕捉到底层和标准层轮廓线的左上角点，输入相对坐标＠500,-200，回车确定梯形漏斗顶边线的起点。
指定下一点或 [放弃(U)]: 400　　 //向右画400长
指定下一点或 [放弃(U)]: @-100,-350 //依次由相对坐标绘制梯形漏斗其他边线
指定下一点或 [闭合(C)/放弃(U)]:200
指定下一点或 [闭合(C)/放弃(U)]: c
绘制完的梯形漏斗如图
3）空格键重复直线命令，命令行提示如下：
命令: LINE 指定第一点: _from 基点: <偏移>: ＠50,0
//按住键盘上的Shift键，单击鼠标右键，选择快捷菜单中的“自”命令，捕捉到梯形漏斗的左下角，输入相对坐标＠50,0回车，确定雨水管左边线的顶端位置
指定下一点或 [放弃(U)]: 12050　　　　　　//向下画12050
指定下一点或 [放弃(U)]: //回车退出直线命令
8-14
4）激活【偏移】命令选项，命令行相应提示如下：
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 100
//输入偏移距离100回车
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
//选中雨水管左边线UV（图9-19）
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:
//在右侧单击
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
绘制完的雨水管干管如图8-14所示。
5）激活【矩形】命令选项，命令行提示如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: _from 基点: <偏移>: @-150,0
//按住键盘上的Shift键，然后单击鼠标右键，选择快捷菜单中的“自”命令，捕捉到雨水管干管左下角，输入相对坐标＠-150,0回车，确定底部矩形集水器的左上角位置
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @400,-200
//由相对坐标＠400,-200确定集水器的右下角位置，完成左侧雨水管的绘制
2．利用镜像命令绘制出右侧的雨水管
激活【镜像】命令选项，命令行相应提示如下：
命令: _mirror
选择对象: 指定对角点: 找到 7 个 //框选左侧雨水管
选择对象:
指定镜像线的第一点: 指定镜像线的第二点:
//捕捉轮廓线顶边中点为镜像线的第一点，捕捉轮廓线底边中点为镜像线的第二点
要删除源对象吗？[是(Y)/否(N)] :
绘制完成两侧雨水管的效果图如图8-15示。
8-15
8.3.5 绘制墙面装饰
现代建筑为了外形的美观，在外装修中常用一些建筑材料制作一些简洁明快的图案。本章所示住宅墙面的装饰比较少，主要是在建筑物底层窗下的墙面上粘贴了一些瓷砖，并在一二层分界处和三四层分界处制做了两条分隔线。下面讲述具体的绘制方法。
1．绘制花岗岩蘑菇石贴面
花岗岩蘑菇石贴面的绘制应先画出边界线，然后再利用图案填充命令完成绘图。
1）将“立面”层设为当前层，打开“轴线”层，设置对象捕捉方式为“端点”、“中点”和“交点”捕捉方式。
2）利用直线命令画出花岗岩蘑菇石贴面的上边界。激活【直线】命令选项，命令行提示如下：
命令: _line 指定第一点: //捕捉底层窗下缘轴线与轮廓线的左交点A
指定下一点或 [放弃(U)]: //捕捉底层窗下缘轴线与轮廓线的右交点B
指定下一点或 [放弃(U)]: //回车键结束直线命令
8-17
8-16
3）关闭“轴线”图层，激活【修剪】命令，将花岗岩蘑菇石贴面上边界的多余段修剪掉，命令行提示如下：
命令:
命令: _trim
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: 找到 1 个 //依次选择剪切边界
选择对象: 指定对角点: 找到 1 个，总计 8个
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //依次选择需剪切的各线段
绘制完的花岗岩蘑菇石贴面上边界如图8-17所示。
8-18
4）利用图案填充命令完成花岗岩蘑菇石贴面的绘制
激活【图案填充】命令，弹出【图案填充和渐变色】对话框。
5）单击【图案】下拉列表后面的按钮，或者单击【样例】后面的填充图案，弹出【填充图案选项板】对话框，单击【其他预定义】选项卡，从中选择“BRICK”图案。然后单击【确定】按钮，重新回到【图案填充和渐变色】对话框。
6）单击【添加：拾取点】按钮，进入绘图界面。在需要填充的多个闭合的区域内单击，选择填充区域完毕后，按Enter键或单击右键结束选择，重新弹出【图案填充和渐变色】对话框。在【比例】下拉列表框中修改要填充图案的比例为45，最后单击【确定】按钮，完成花岗岩蘑菇石贴面的填充，如图8-18所示。
注意：本例中已给出填充图案的比例，否则，应单击对话框左下角的【预览】按钮，观看填充效果是否合适，如果不满意，调整填充图案的比例直到满意为止。
2．绘制分隔线
1）分隔线的绘制比较简单，用直线命令、修剪命令、复制命令即可完成。
2）打开正交方式，关闭对象捕捉方式，激活【复制】命令选项，命令行提示如下：
命令: _copy
选择对象: 找到 1 个，总计 1 个 //选择刚绘出的分隔线
选择对象: //空格键结束选择
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:<正交 开> 100
//向上移动100
指定第二个点或 [退出(E)/放弃(U)] <退出>: 　//空格键结束命令，绘制完一二层间的分隔线。
【注意】如用偏移命令，需多次选择对象，本步骤中利用复制命令沿指定方向输入距离的方式确定点的位置，这种方式不失为一种好的方法。
3）空格键重复复制命令，将分隔线复制到四层阳台下相应位置，完成三四层间分隔线的绘制。命令行提示如下：
命令: COPY
选择对象: 指定对角点: 找到 2 个 //依次框选底层和二层间的分隔线
选择对象: //空格键结束选择
指定基点或 [位移(D)] <位移>: 6000 //向上移动6000
指定第二个点或 [退出(E)/放弃(U)] <退出>: //空格键结束命令
绘制完成分割线后，效果如图8-19所示。
8-19
8.3.6 绘制屋檐
1．将“立面”层设为当前层，关闭“轴线”层。
2．激活【矩形】命令选项，画一个尺寸为22600×100的矩形，命令行提示如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //在任意位置单击
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @22600,100 //输入相对坐标@22600,100回车
3．移动矩形。激活【移动】命令，命令行提示如下：
命令: _move
选择对象: 找到 1 个 //选择刚绘制好的矩形
选择对象: //空格键结束选择
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:
//捕捉矩形底边的中点作为基点，捕捉到轮廓线顶边的中点作为第二点
4．采用相同的方法，画一个尺寸22700×50矩形，将它移到第2、3步中所画的矩形上面，使二者相临边的中点重合，完成屋檐的绘制。
到此为止，底层和标准层上的立面图已经完成，如图8-20所示。
8-20
8.4 绘制阁楼立面
8.4.1 绘制阁楼装饰栅栏
阁楼装饰栅栏主要由立柱、扶手和装饰柱组成。其中立柱和装饰柱只需各画一个，然后利用复制、定数等分点等命令绘制出其余的。
【操作步骤】
1．绘制立柱
1）将“立面”层设置为当前层，打开“轴线”层。
2）激活【矩形】命令选项，命令行提示如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
//捕捉到屋檐顶边线与最左侧轴线的交点A
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @200,650
//输入相对坐标@200,650回车，画出立柱的主干矩形
3）利用矩形命令，分别画尺寸为300×50和200×50的两个矩形，再利用移动命令，捕捉稍大矩形底边中点为基点，将矩形移动到主干矩形顶边的中点。同理将小矩形移动到大矩形的顶部。
4）激活【圆】命令选项，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
//在任意位置单击作为圆心
指定圆的半径或 [直径(D)] <80>: 80 //输入圆的半径为80，回车
5）激活【移动】命令选项，命令行提示如下：
命令: _move
选择对象: 找到 1 个 //选择圆
选择对象: //空格键结束选择
指定基点或 [位移(D)] <位移>: //捕捉圆下部象限点作为基点，捕捉200×50矩形顶边中点作为第二点，一个立柱的绘制完成，如图8-21所示。
6）激活【复制】命令选项，选择立柱后进行多重复制，画出其余立柱。
8-21
7）激活【移动】命令选项，将最右侧立柱移动到与侧面右山墙面对齐。
2．绘制扶手栏杆
1）将“立面”层设置为当前层，打开正交方式。
2）激活【直线】命令选项，以扶手定位轴线与各立柱的交点为端点画直线。空格键重复五次该命令，完成扶手上边界的绘制。命令行提示如下：
命令: _line 指定第一点: 　//捕捉图8-22所示的A点作为第一点
指定下一点或 [放弃(U)]: //捕捉图8-22所示的B点作为第二点
同理绘制其他线条，不再赘述。
8-22
3）激活【复制】命令选项，选择扶手上边界向下复制出下边界，命令行提示如下：
命令: _copy
选择对象: 找到 1 个 //依次选择构成栏杆上边线的五段线段
选择对象: 找到 1 个，总计 5个
选择对象: //空格键结束选择
指定基点或 [位移(D)] <位移>: //在A点单击
指定第二个点或 <使用第一个点作为位移>: 100
指定第二个点或 [退出(E)/放弃(U)] <退出>: //空格键结束命令
绘制完扶手装饰栅栏如图8-22所示。
8-23 8-24
3．绘制装饰柱
1）将“立面”层设置为当前层，关闭正交方式。
2）激活【样条曲线】命令选项，在图8-23所示位置绘制一条样条曲线。命令行提示如下：
命令: _spline //激活样条曲线命令
指定第一个点或 [对象(O)]: //确定第一点
指定下一点:
指定下一点或 [闭合(C)/拟合公差(F)] <起点切向>:
指定下一点或 [闭合(C)/拟合公差(F)] <起点切向>:
指定下一点或 [闭合(C)/拟合公差(F)] <起点切向>:
指定下一点或 [闭合(C)/拟合公差(F)] <起点切向>:
指定下一点或 [闭合(C)/拟合公差(F)] <起点切向>: //回车键
指定起点切向: 0 //输入0度
指定端点切向: 0 //输入0度后回车
2）激活【修剪】命令选项，剪掉样条曲线多余的部分，完成装饰柱左边线的绘制。命令行提示如下：
命令: _trim
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: 找到 1 个 //选择栏杆下边界
选择对象: 找到 1 个，总计 2 个 //选择屋檐上边界
选择对象: //回车键结束选择
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //修剪掉样条曲线的多余部分
3）激活【镜像】命令选项，选中所绘的样条曲线，打开正交方式，以适当的竖直方向为对称轴镜像出装饰柱的右半部分。如图8-24所示。命令行提示如下：
命令: _mirror
选择对象: 找到 1 个 //选择样条曲线
选择对象: <正交 开> //打开正交方式，按空格键
指定镜像线的第一点: 指定镜像线的第二点: 　//指定镜像轴
要删除源对象吗？[是(Y)/否(N)] : //空格键结束命令
4）激活【直线】命令，连接两条样条曲线上部和底部的端点，以便创建块时确定插入点的位置。
5）激活【块创建】命令选项，打开【块定义】对话框如图8-25所示。在【名称】栏中输入块名“装饰柱”，单击捕捉到装饰柱顶边的中为“基点”点，单击“选择对象”按钮，返回到绘图界面，选中整个装饰柱，再选中【删除】单选按钮，单击【确定】按钮，完成了将装饰柱定义成名为“装饰柱”的块。
8-26
8-25
6）选择下拉菜单中的【绘图】|【点】|【定数等分】选项，命令行提示如下：
命令: DIVIDE //激活定数等分命令
选择要定数等分的对象: //选择左面第一段栏杆的下边线
输入线段数目或 [块(B)]: b //输入B回车
输入要插入的块名: 装饰柱 //输入块名“装饰柱”回车
是否对齐块和对象？[是(Y)/否(N)] : //回车
输入线段数目: 12 //输入线段数12回车
完成“装饰柱” 块的定数等分插入。
7）按上述相同的方法，依次用“定数等分”的方式在其他段栏杆下插入“装饰柱”块，分段数分别为12、6、12、12，则绘制完整个阁楼装饰栅栏，效果如图8-26所示。
8-27
8.4.2 绘制阁楼轮廓线和坡屋面
1．修改底层和标准层轮廓线
单击下拉菜单【修改】|【打断】命令选项，将底层和标准层轮廓线的顶边线去掉。命令行提示如下：
命令: _break 选择对象: //从选择底层和标准层轮廓线的左边线
指定第二个打断点 或 [第一点(F)]: f //重新指定第一点
指定第一个打断点: <对象捕捉 开> // 捕捉C点
指定第二个打断点: // 捕捉D点
打断CD之间的轮廓线，结果如图8-27所示。
8-28
2．绘制阁楼轮廓线
1）将“立面”层设置为当前层，打开“轴线”层。
2）单击【多段线】命令，命令行提示如下：
命令: PLINE
指定起点: //捕捉A点
当前线宽为 100.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w //修改线宽为30
指定起点宽度 <100.0000>: 30
指定端点宽度 <30.0000>: //沿着立柱绘制阁楼轮廓线
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //回车结束命令
绘制完成的阁楼轮廓线，结果如图8-28所示。
8-29
3．绘制坡屋面
1）绘制阁楼屋面边缘线的直线部分。激活【直线】命令选项，命令行提示如下：
命令: _line 指定第一点: //捕捉左侧的交点
指定下一点或 [放弃(U)]: //捕捉右侧的交点
指定下一点或 [放弃(U)]: //空格键结束命令
2）同理画出阁楼侧墙外边线。
3）利用直线命令、偏移命令（偏移距离为100）和修剪命令，绘制出阁楼老虎窗屋面的边缘线。
4）利用填充命令绘制阁楼屋面瓦。关闭“轴线”层，单击【图案填充】命令，弹出【图案填充与渐变色】对话框，选择名为“LINE”的图案，设置角度为“90”，比例为“70”，在阁楼屋面区域内单击，选择欲填充的区域，再单击【确定】按钮完成阁楼屋面瓦的绘制，如图8-29所示。
8-30
8.4.3 绘制阁楼窗
阁楼的窗有两种类型。两侧各两个窗，形状完全一样，可只画出一个，然后复制出其他的三个。老虎窗的画法稍复杂。
1．绘制阁楼两侧的四个方窗
1）将当前图层设置为“立面”层，对象捕捉方式设置为“中点”捕捉方式。
2）在立面图中空白区域画一个1800×1500的矩形作为窗框的外边线。
3）将该矩形向内偏移80，并利用分解、删除和延伸命令，画出窗框的内边线。
4）利用偏移命令将窗框两侧内边线各向内偏移795，绘制出窗档。完成单个窗的绘制。
5）利用复制命令，以窗下框的中点为基点将已完成的窗进行多重复制，复制到相应装饰栏杆上边线的中点上，完成四个方窗的绘制，完成后如图8-30所示。
2．绘制老虎窗
1）将当前图层设置为“立面”图层。
2）激活【偏移】命令选项，命令行提示如下：
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <795.0000>: 750 //指定偏移距离750
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择轴线BFD
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //向下偏移
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //空格键结束命令
注意：为了方便绘制弧形的老虎窗，临时增加了一条轴线。
3）激活【圆弧】命令，命令行提示如下：
命令: _arc 指定圆弧的起点或 [圆心(C)]: //打开对象捕捉，捕捉到G点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: //捕捉到F点
指定圆弧的端点: //捕捉到H点
4）利用偏移命令将圆弧形老虎窗框外边线向内偏移80。
5）利用直线命令连接外边线上剩余的两条线段，即图8-31中的GI和HJ，完成老虎窗框外边线的绘制。
6）将刚绘制完的两段外边线直线段向内各偏移80，完成老虎窗框内边线的绘制。
8-31 8-3
7）用直线命令连接圆弧形老虎窗框内边线的两个端点，再向下偏移50画出水平窗档。
8）利用偏移命令将老虎窗框外边线的直线部分（图8-31中GI和HJ对应的直线段）向内部各偏移645。
9）关闭“轴线”层。利用延伸命令和修剪命令对窗档进行修改，完成老虎窗的绘制。
写字楼立面图的图形部分已全部绘制完成。此时的立面如图8-32所示。
8.5 立面尺寸标注
8.5.1 尺寸标注
立面图的标注和平面图的标注不同，立面图上必须标注出建筑物的竖向标高，通常还需要标注出细部尺寸、层高尺寸和总高度尺寸。立面图的标注不能完全利用系统的标注功能来实现。
标注标高时，可先绘制出标高符号，然后以三角形的顶点作为插入基点，保存成图块。然后依次在相应的位置插入图块即可。
在建筑立面图中，还需要标注出轴线符号，以表明立面图所在的范围，本实例的立面图要标注出两条轴线的编号，分别是轴线1和轴线10。
立面图细部尺寸、层高尺寸、总高度尺寸和轴号的标注方法与第7章建筑平面图的尺寸标注完全相同，在此不再赘述，完成标注后的立面图如图8-33所示。
8-33
8-34
8.5.2 标高的标注
【操作步骤】
1．绘制标高参照线
关闭“轴线”层，将“尺寸标注”层设为当前层，综合应用直线命令、修剪命令和偏移命令，根据已知的标高尺寸绘制出表示标高位置的参照线。
3-35
2．创建带属性的标高块
1）将0层设为当前层，利用直线命令在空白位置绘制出标高符号，如图8-34所示。
2）单击下拉菜单栏中的【绘图】|【块】|【定义属性】命令，弹出【属性定义】对话框。
3）在【属性定义】对话框的【属性】选项区域中设置【标记】文本框为“bg”、【提示】文本框为“请输入标高”、【值】文本框为“%%p0.000”。选择【插入点】选项区域中的【在屏幕上指定】复选框。选择【锁定块中的位置】复选框。在【文字选项】选项区域中设置文字高度为300。此时【属性定义】对话框如图8-35所示。
3-36
4）单击【属性定义】对话框中的【确定】按钮，返回到绘图界面，然后指定插入点在标高符号的上方，完成“bg”属性的定义。
5）单击【绘图】|【块】|【创建】选项，弹出【块定义】对话框，输入块名称为“bg”，单击选择对象按钮，退出【块定义】对话框返回到绘图方式，框选标高符号和刚才定义的属性“bg”，单击右键又弹出【块定义】对话框，单击拾取点按钮，捕捉标高符号三角形下方的顶点为插入点，又返回到【块定义】对话框，再选中【删除对象】单选按钮，此时的【块定义】对话框如图8-36所示。
6）单击【块定义】对话框中的【确定】按钮，返回到绘图界面，所绘制的标高符号被删除。定义完带属性的标高块，名为“bg”。
3．插入标高块，完成标高标注
1）将“尺寸标注”层设置为当前层。
2）单击【插入块】命令按钮，弹出【插入】对话框，在名称下拉列表中选择 “bg”，选中【插入点】列表框中【在屏幕上指定】单选项。
3）单击【插入】对话框中的【确定】按钮，返回到绘图界面。命令行提示如下：
命令: _insert
指定插入点或 [基点(B)/比例(S)/旋转(R)]:
输入属性值
输入标高 <±0.000>: -0.600 //输入属性值-0.600后回车
完成一个标高尺寸的标注。
4）两次回车重复插入块命令，同理标注出其他的标高尺寸。
标高标注完成后的立面图如图8-37所示。
3-37
8.5.3 写文字
本实例的除了图名外，还要标注出材质做法，详图索引等其他必要的文字注释。文字注释的基本步骤如下：
1．将“文本”层设为当前层。
2．设置当前文字样式为“汉字”。
3．利用直线命令绘制出标注的引线。
4．输入注释文字。在命令行中输入TEXT命令，按命令行提示输入相应的注释文字。
上述过程与第5章中的文字注释方式完全相同，对命令行提示本章不再赘述。
完成文字注释后，将“标题栏”层打开，完成后的立面图如图8-38所示。
【本章小结】本章着重介绍了绘制建筑立面图的一般方法，并利用AutoCAD 绘制了一副完整的建筑物立面图。绘制建筑立面图首先要设置绘图环境，再绘制出辅助线，然后，再分别按底层、标准层和顶层的顺序逐层绘制。标准层中的图形可只画出一层的，然后用阵列命令绘制出其他层。如果立面图是对称的，则只需画出一半，再利用镜像命令绘制出另一半。立面图尺寸标注方法与平面图基本一致，标高的标注使用了带属性的块。同时，必须注意建筑立面图必须和建筑总平面图、建筑平面图和建筑剖面图相互对应。
3-38
8.6 思考与练习
1．思考题：
1）总结利用AutoCAD2010 绘制建筑立面图的基本过程？
2）建筑立面图中的窗和门如何绘制？
3）在绘制建筑立面图时，阵列命令和镜像命令有何作用？
4）说明块操作相关命令在绘制建筑立面图时的作用。
5）如何标注立面图中的标高？为什么标高的标注使用了带属性的块？
2．选择题
１）刚刚结束绘制了一条直线，现在直接回车两次，结果是？（　）
Ａ．直线命令中断
Ｂ．以直线端点为起点绘制新的直线
Ｃ．以圆弧端点为起点绘制直线
Ｄ．以圆心为起点绘制直线
２）多段线绘制的线与直线绘制的线有何不同？（　）
前者绘制的线，每一段都是独立的图形对象，后者则是一个整体
前者绘制的线可以设置线宽，后者没有线宽
前者只能绘制直线，后者还可以绘制圆弧
D．前者绘制的线是一个整体，后者绘制的线的每一段都是独立的图形对象
３）带属性的块经分解后，属性显示为？（　）
属性值
B．标记
C．提示
D．不显示
４）下面关于块的说法哪个正确？（　）
A、任何一个图形文件都可以作为块插入另一幅图中
B、只有用WBIOCK命令写到盘上的图块才可以插入另一图形文件中
C、用BLOCK定义块，再用WBLOCK把该块写到盘上，此块才能使用
D、用BLOCK命令定义的块可以直接通过菜单“插入”→“块…”插入到任何文件中。
５）如果Ａ图和Ｂ图都附加了Ｃ图，同时Ａ图还附加了Ｂ图，在外部参照属性管理器中，以下说法正确的是？（　）
Ａ．使用“列表图”显示两个Ｃ图，使用“树状图”显示一个Ｃ图
Ｂ．使用“列表图”显示两个Ｃ图，使用“树状图”显示两个Ｃ图
Ｃ．使用“列表图”和“树状图”都显示两个Ｃ图
Ｄ．使用“列表图”和“树状图”都显示一个Ｃ图
３.绘图题
1）绘制客厅立面图，如题图8-1所示。
2）绘制别墅立面图，如题图8-2所示。
3）绘制写字楼立面图，如题图8-3所示。
题图8-1
题图8-2
题图8-3

展开更多......

收起↑
