第5章 组合体视图及剖面图
课堂实训──绘制视图及剖视图束
5.1
根据两个视图绘制第三个视图
5.2
根据轴测图绘制视图及剖面图
5.3
全剖及半剖面图
5.4
阶梯剖及旋转剖面图
5.5
断面图
5.6
习题
5.7
5.1 课堂实训──绘制视图及剖视图

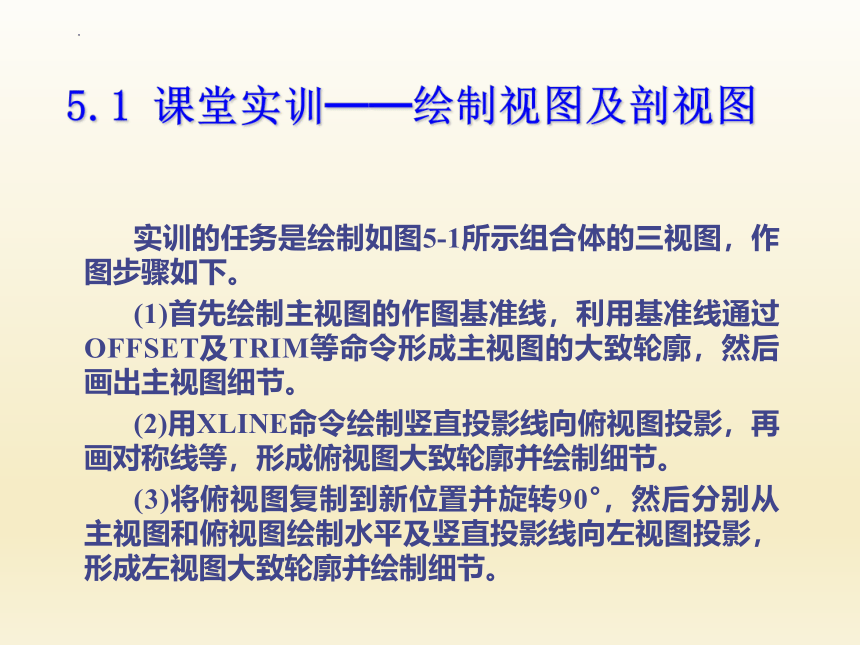

实训的任务是绘制如图5-1所示组合体的三视图，作图步骤如下。
(1)首先绘制主视图的作图基准线，利用基准线通过OFFSET及TRIM等命令形成主视图的大致轮廓，然后画出主视图细节。
(2)用XLINE命令绘制竖直投影线向俯视图投影，再画对称线等，形成俯视图大致轮廓并绘制细节。
(3)将俯视图复制到新位置并旋转90°，然后分别从主视图和俯视图绘制水平及竖直投影线向左视图投影，形成左视图大致轮廓并绘制细节。

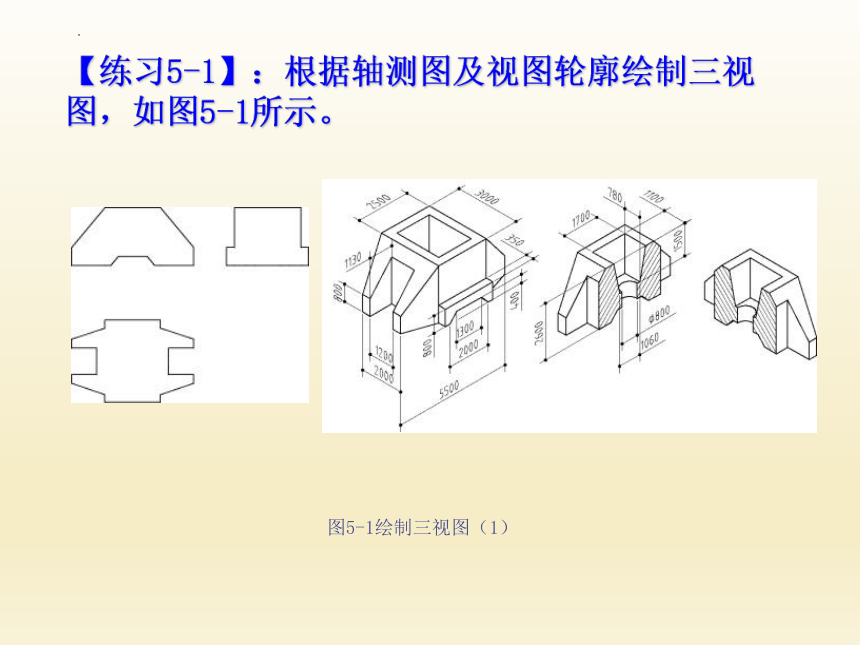

【练习5-1】：根据轴测图及视图轮廓绘制三视图，如图5-1所示。
图5-1绘制三视图（1）

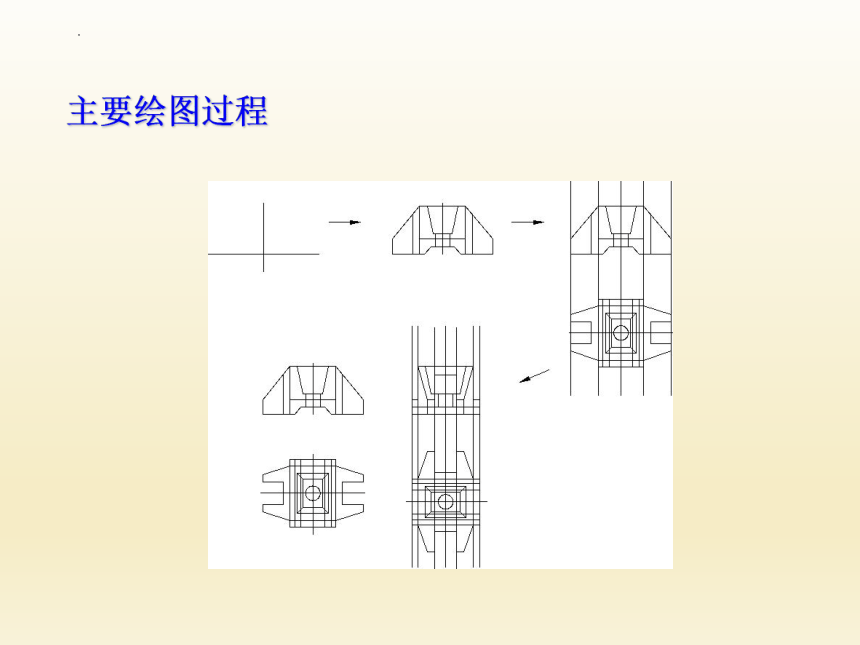

主要绘图过程
5.2 根据两个视图绘制第三个视图
【练习5-2】：打开素材文件“dwg\第5章\5-2.dwg”，如图5-3所示，根据立体的V、H投影，补画W投影。
【练习5-3】：打开素材文件“dwg\第5章\5-3.dwg”，如图5-4所示，根据立体的V、W投影，补画H投影。
图5-2 补画W投影（1） 图5-3补画H投影

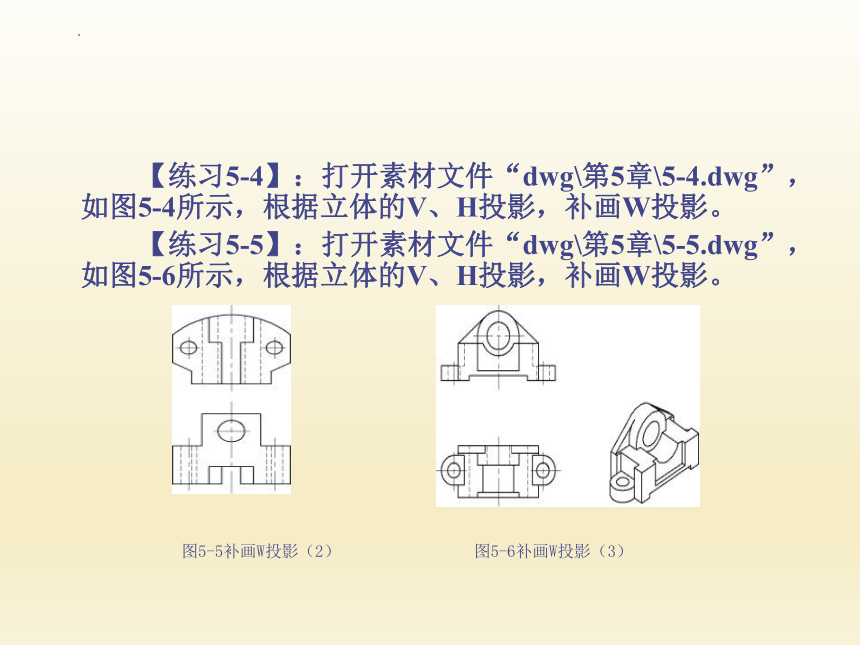

【练习5-4】：打开素材文件“dwg\第5章\5-4.dwg”，如图5-4所示，根据立体的V、H投影，补画W投影。
【练习5-5】：打开素材文件“dwg\第5章\5-5.dwg”，如图5-6所示，根据立体的V、H投影，补画W投影。
图5-5补画W投影（2） 图5-6补画W投影（3）
5.3 根据轴测图绘制视图及剖面图

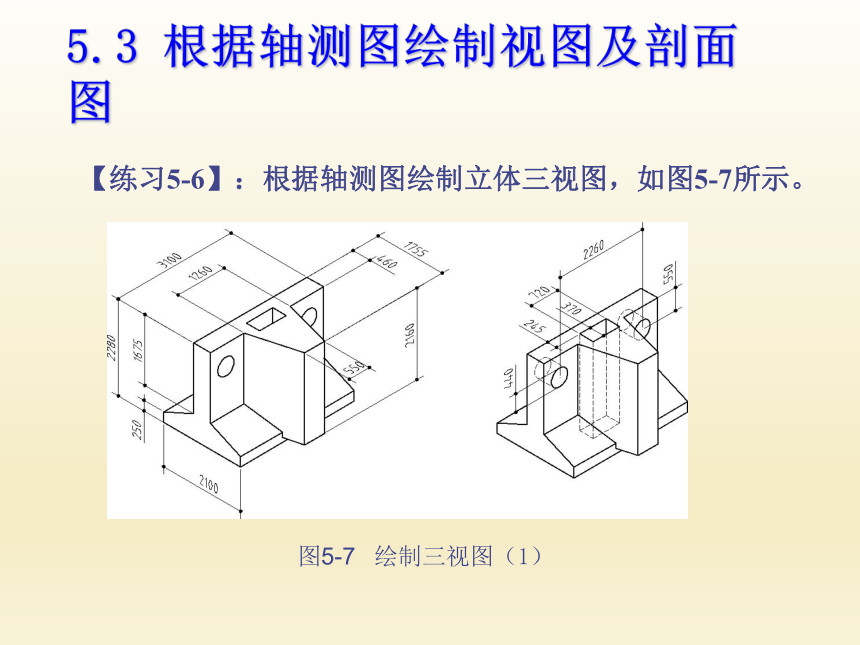

【练习5-6】：根据轴测图绘制立体三视图，如图5-7所示。
图5-7 绘制三视图（1）

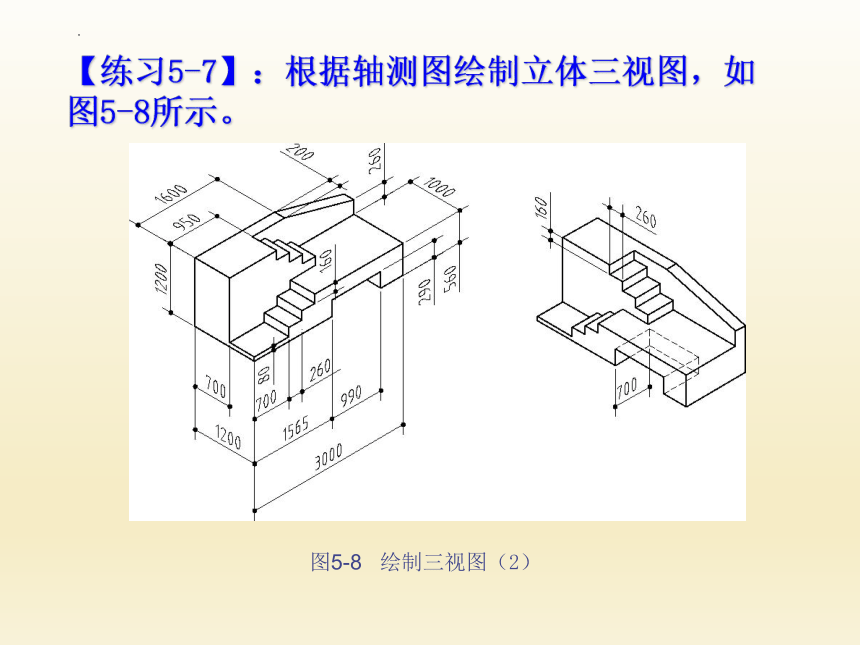

【练习5-7】：根据轴测图绘制立体三视图，如图5-8所示。
图5-8 绘制三视图（2）
【练习5-8】：根据轴测图绘制三视图，平面图为外形视图，其他视图采用半剖方式绘制，如图5-9所示。
图5-9 绘制视图及剖视图（1）
【练习5-9】：根据立体轴测图及正立面图轮廓绘制视图及1-1、2-2剖面图，如图5-10所示。
图4-10 绘制视图及剖视图（2）
5.4 全剖及半剖面图
【练习5-10】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面图为外形视图，如图5-11所示。
图5-11 绘制全剖面图（1）
【练习5-11】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面图为外形视图，如图5-12所示。
图5-12 绘制全剖面图（2）
【练习5-12】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面图为1-1半剖面图，如图5-13所示。
图5-13 绘制全剖及半剖面图
【练习5-13】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，其他视图为外形视图，如图5-14所示。
图5-14 绘制全剖面图（3）
5.5 阶梯剖及旋转剖面图
【练习5-14】：根据立体轴测图及视图轮廓绘制1-1、2-2剖面图，如图5-15所示。
图5-15 绘制阶梯剖面图（1）
【练习5-15】：根据立体轴测图及视图轮廓绘制视图，正立面图为阶梯剖面图，平面图为外形图，如图5-16所示。
图5-16 绘制阶梯剖面图（2）
【练习5-16】：根据立体轴测图及视图轮廓绘制视图，正立面图为1-1阶梯剖面图，平面图为外形图，侧立面图为半剖面图，如图5-17所示。
图5-17 绘制阶梯剖面图及半剖面图
绘制阶梯剖面图及半剖面图
【练习5-17】：根据立体轴测图及视图轮廓绘制视图，正立面图为1-1旋转剖面图，平面图为外形图，如图5-18所示。
图5-18 绘制旋转剖面图
5.6 断面图
【练习5-18】：打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所示，根据梁的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】：打开素材文件“dwg\第5章\5-19.dwg”，如图5-20所示，根据立体视图绘制1-1、2-2及3-3断面图。
图5-20 绘制断面图（2）
5.6 断面图
【练习5-18】打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所示，根据梁的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】打开素材文件“dwg\第5章\5-19.dwg”，如图5-20所示，根据立体视图绘制1-1、2-2及3-3断面图。
图5-20 绘制断面图（2）
5.7 习题
1.根据轴测图绘制三视图，如图5-21所示。
图5-38 绘制三视图（1）
2.根据轴测图绘制三视图，如图5-22所示。
图5-39 绘制三视图（2）
3.根据轴测图绘制三视图，如图5-23所示。
图5-23 绘制三视图（3）
