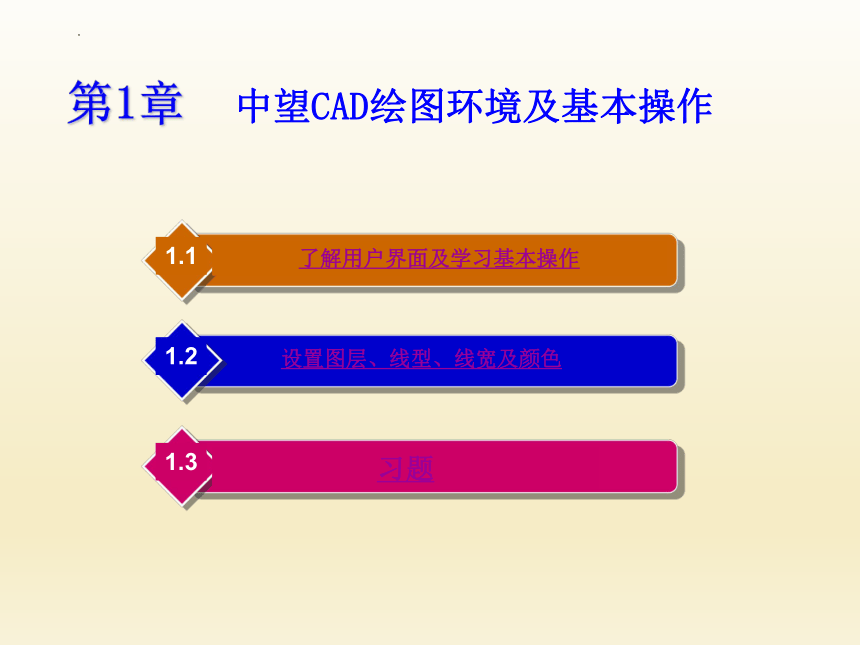

第1章 中望CAD绘图环境及基本操作
了解用户界面及学习基本操作
1.1
设置图层、线型、线宽及颜色
1.2
习题
1.3

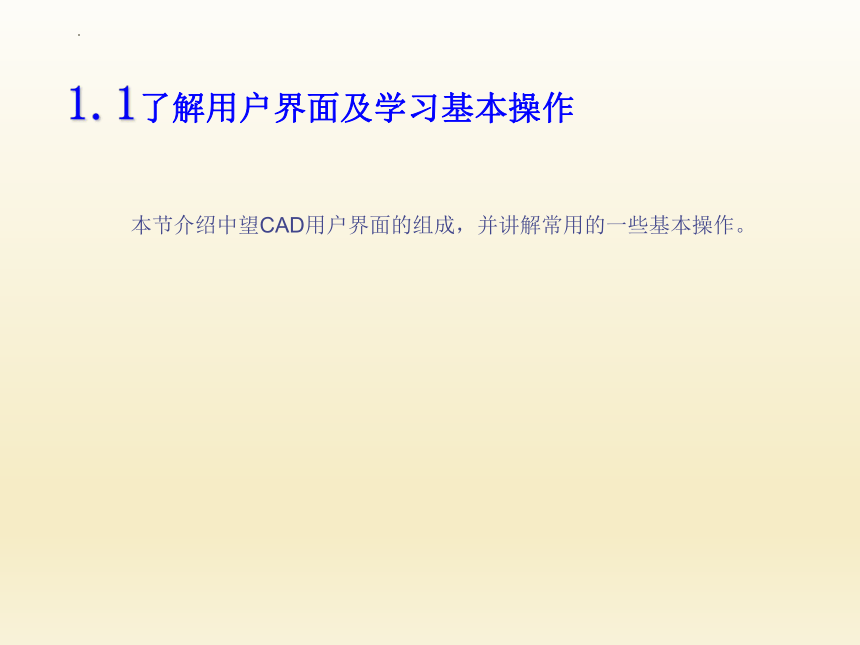

1.1了解用户界面及学习基本操作
本节介绍中望CAD用户界面的组成，并讲解常用的一些基本操作。

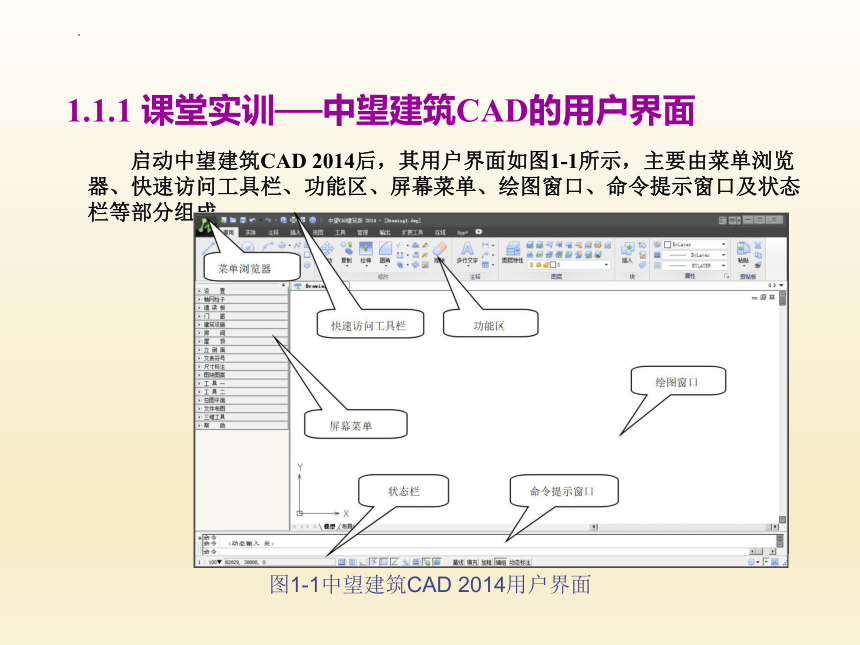

1.1.1 课堂实训──中望建筑CAD的用户界面
启动中望建筑CAD 2014后，其用户界面如图1-1所示，主要由菜单浏览器、快速访问工具栏、功能区、屏幕菜单、绘图窗口、命令提示窗口及状态栏等部分组成。
图1-1中望建筑CAD 2014用户界面

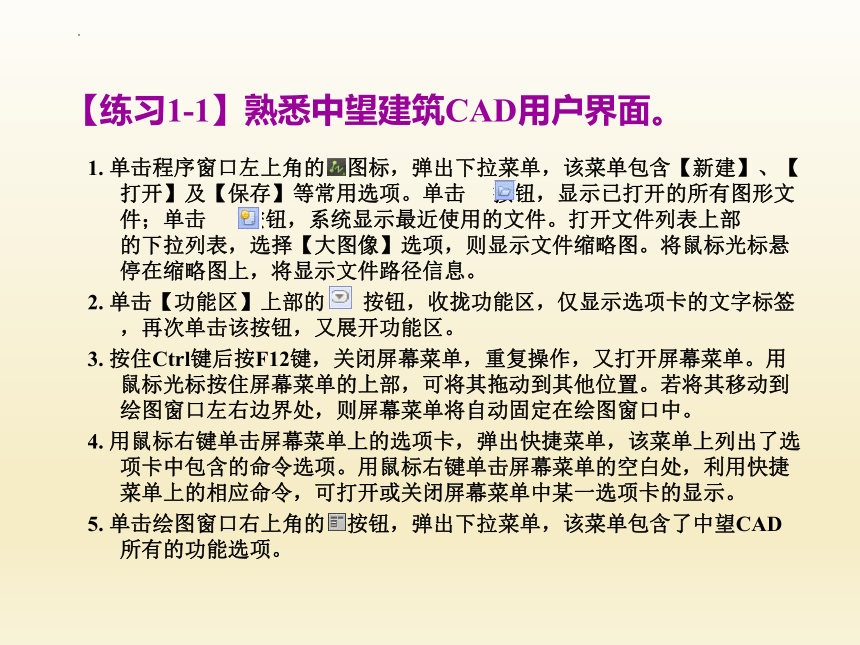

【练习1-1】熟悉中望建筑CAD用户界面。
1. 单击程序窗口左上角的 图标，弹出下拉菜单，该菜单包含【新建】、【打开】及【保存】等常用选项。单击 按钮，显示已打开的所有图形文件；单击 按钮，系统显示最近使用的文件。打开文件列表上部 的下拉列表，选择【大图像】选项，则显示文件缩略图。将鼠标光标悬停在缩略图上，将显示文件路径信息。
2. 单击【功能区】上部的 按钮，收拢功能区，仅显示选项卡的文字标签，再次单击该按钮，又展开功能区。
3. 按住Ctrl键后按F12键，关闭屏幕菜单，重复操作，又打开屏幕菜单。用鼠标光标按住屏幕菜单的上部，可将其拖动到其他位置。若将其移动到绘图窗口左右边界处，则屏幕菜单将自动固定在绘图窗口中。
4. 用鼠标右键单击屏幕菜单上的选项卡，弹出快捷菜单，该菜单上列出了选项卡中包含的命令选项。用鼠标右键单击屏幕菜单的空白处，利用快捷菜单上的相应命令，可打开或关闭屏幕菜单中某一选项卡的显示。
5. 单击绘图窗口右上角的 按钮，弹出下拉菜单，该菜单包含了中望CAD所有的功能选项。

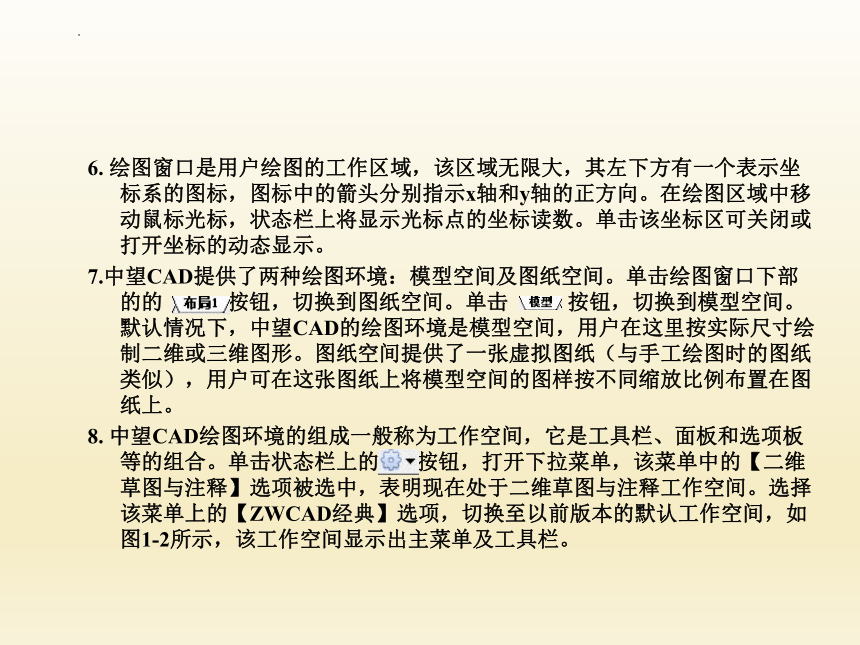

6. 绘图窗口是用户绘图的工作区域，该区域无限大，其左下方有一个表示坐标系的图标，图标中的箭头分别指示x轴和y轴的正方向。在绘图区域中移动鼠标光标，状态栏上将显示光标点的坐标读数。单击该坐标区可关闭或打开坐标的动态显示。
7.中望CAD提供了两种绘图环境：模型空间及图纸空间。单击绘图窗口下部的的 按钮，切换到图纸空间。单击 按钮，切换到模型空间。默认情况下，中望CAD的绘图环境是模型空间，用户在这里按实际尺寸绘制二维或三维图形。图纸空间提供了一张虚拟图纸（与手工绘图时的图纸类似），用户可在这张图纸上将模型空间的图样按不同缩放比例布置在图纸上。
8. 中望CAD绘图环境的组成一般称为工作空间，它是工具栏、面板和选项板等的组合。单击状态栏上的 按钮，打开下拉菜单，该菜单中的【二维草图与注释】选项被选中，表明现在处于二维草图与注释工作空间。选择该菜单上的【ZWCAD经典】选项，切换至以前版本的默认工作空间，如图1-2所示，该工作空间显示出主菜单及工具栏。

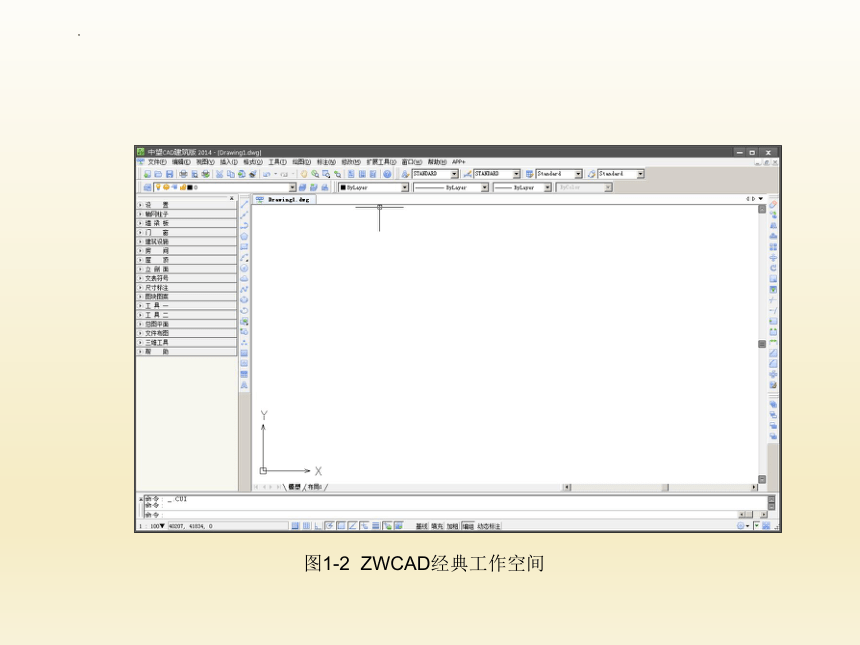

图1-2 ZWCAD经典工作空间

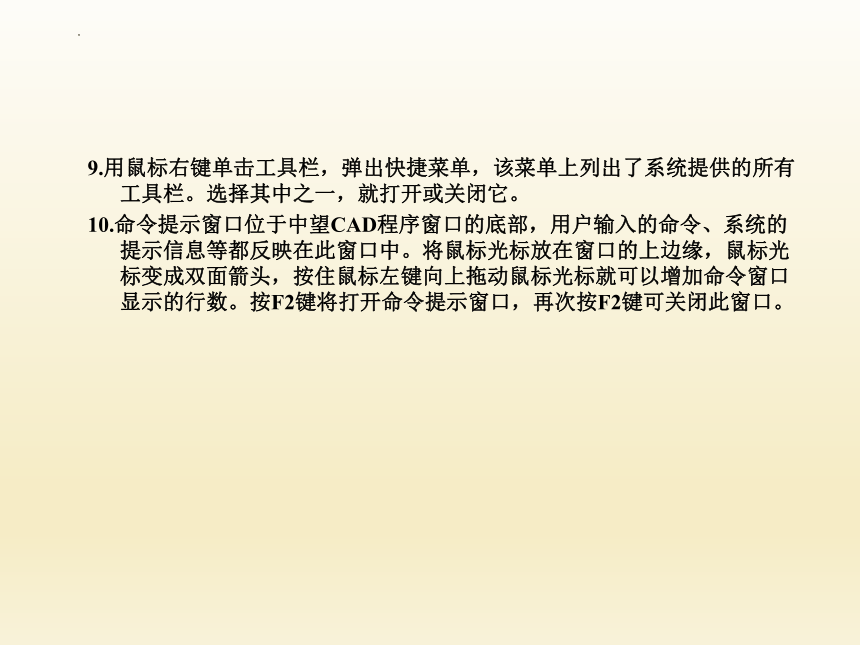

9.用鼠标右键单击工具栏，弹出快捷菜单，该菜单上列出了系统提供的所有工具栏。选择其中之一，就打开或关闭它。
10.命令提示窗口位于中望CAD程序窗口的底部，用户输入的命令、系统的提示信息等都反映在此窗口中。将鼠标光标放在窗口的上边缘，鼠标光标变成双面箭头，按住鼠标左键向上拖动鼠标光标就可以增加命令窗口显示的行数。按F2键将打开命令提示窗口，再次按F2键可关闭此窗口。
1.1.2 课堂实训──用中望CAD绘图的基本过程
实训的任务是：新建文件、启动命令、输入命令参数、重复命令、结束命令及保存文件等。

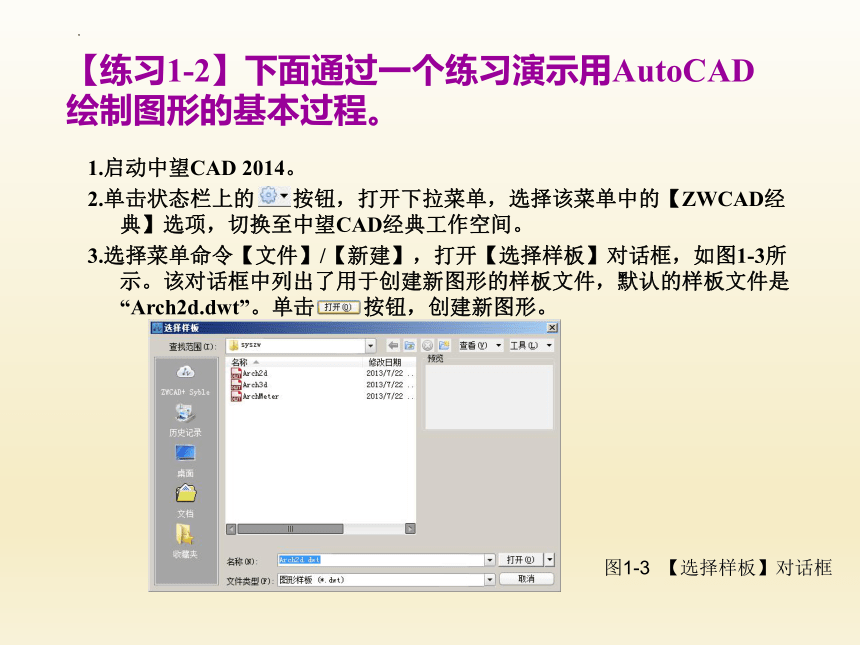

【练习1-2】下面通过一个练习演示用AutoCAD绘制图形的基本过程。
1.启动中望CAD 2014。
2.单击状态栏上的 按钮，打开下拉菜单，选择该菜单中的【ZWCAD经典】选项，切换至中望CAD经典工作空间。
3.选择菜单命令【文件】/【新建】，打开【选择样板】对话框，如图1-3所示。该对话框中列出了用于创建新图形的样板文件，默认的样板文件是“Arch2d.dwt”。单击 按钮，创建新图形。
图1-3 【选择样板】对话框

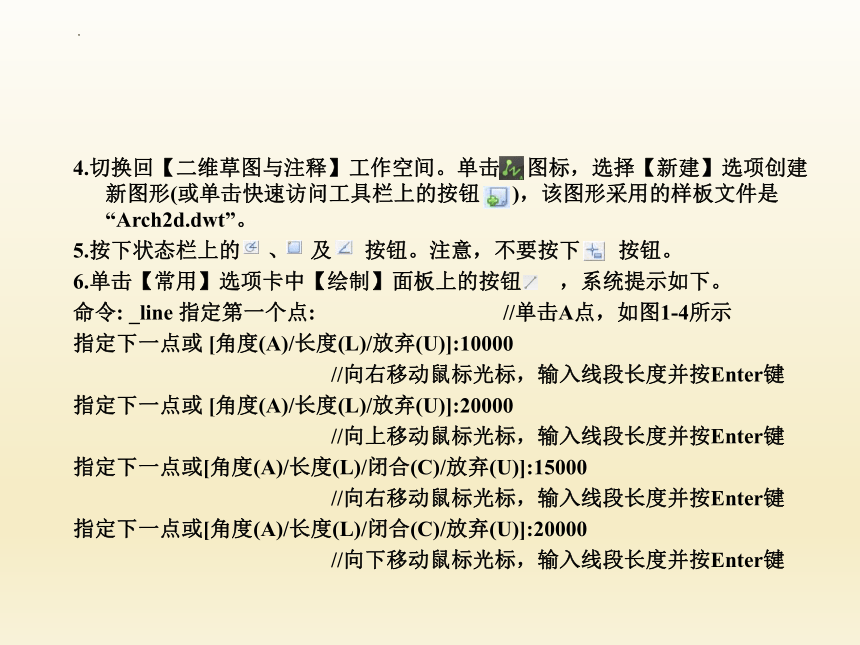

4.切换回【二维草图与注释】工作空间。单击 图标，选择【新建】选项创建新图形(或单击快速访问工具栏上的按钮 )，该图形采用的样板文件是“Arch2d.dwt”。
5.按下状态栏上的 、 及 按钮。注意，不要按下 按钮。
6.单击【常用】选项卡中【绘制】面板上的按钮 ，系统提示如下。
命令: _line 指定第一个点: //单击A点，如图1-4所示
指定下一点或 [角度(A)/长度(L)/放弃(U)]:10000
//向右移动鼠标光标，输入线段长度并按Enter键
指定下一点或 [角度(A)/长度(L)/放弃(U)]:20000
//向上移动鼠标光标，输入线段长度并按Enter键
指定下一点或[角度(A)/长度(L)/闭合(C)/放弃(U)]:15000
//向右移动鼠标光标，输入线段长度并按Enter键
指定下一点或[角度(A)/长度(L)/闭合(C)/放弃(U)]:20000
//向下移动鼠标光标，输入线段长度并按Enter键
指定下一点或[角度(A)/长度(L)/闭合(C)/放弃(U)]: //按Enter键结束命令
结果如图1-4所示。结果如图1-4所示。
图1-4 画线
7.按Enter键重复画线命令，绘制线段BC，如图1-5所示。
8.单击快速访问工具栏上的 按钮，线段BC消失，再次单击该按钮，连续折线也消失。单击 按钮，连续折线显示出来，继续单击该按钮，线段BC也显示出来。
图1-5 绘制线段BC
9.输入画圆命令全称CIRCLE或简称C，系统提示如下。
命令: C //输入命令，按Enter键确认
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:
//将鼠标光标移动到端点A处，系统自动捕捉该点，再单击鼠标左键确认，如图1-6所示
指定圆的半径或 [直径(D)]: 5000 //输入圆半径，按Enter键确认
结果如图1-6所示。
图1-6 画圆
10.前后转动鼠标滚轮，缩放图形。按住滚轮，鼠标光标变成手的形状 ，向右拖动鼠标光标，直至图形不可见为止。双击滚轮，图形又充满绘图窗口显示出来，如图1-7所示。
11.单击【视图】选项卡中【定位】面板上的 按钮，再单击右键，选择快捷菜单上的【缩放】命令，鼠标光标变成放大镜形状 ，此时按住鼠标左键向下拖动鼠标光标，缩小图形；向上拖动鼠标光标，放大图形。按Esc键或Enter键退出，也可单击鼠标右键，选择快捷菜单上的【退出】命令退出。该菜单上的【范围缩放】命令可使图形充满整个图形窗口显示。
12.启动命令Z，按回车键，鼠标光标变成放大镜形状 ，此时可缩放图形。
13.启动命令P，鼠标光标变成手的形状 ，此时可平移图形。单击鼠标右键，选择【窗口缩放】命令，按住鼠标左键并拖动鼠标光标，使矩形框包含图形的一部分，松开鼠标左键，矩形框内的图形被放大。继续单击鼠标右键，选择【回到最初的缩放状态】命令，则又返回原来的显示。
14.单击【常用】选项卡中【修改】面板上的按钮 （删除对象），系统提示如下。
命令: _erase
选择对象: //单击A点，如图1-8左图所示
指定对角点: 找到 1 个 //向右下方拖动鼠标光标，出现一个实线矩形窗口
//在B点处单击一点，矩形窗口内的圆被选中，被选对象变为虚线
选择对象: //单击C点
指定对角点: 找到 3 个，总计 4 个//向左下方拖动鼠标光标，出现一个虚线矩形窗口
//在D点处单击一点，矩形窗口内及与该窗口相交的所有对象都被选中
选择对象: //按Enter键删除圆和线段 结果如图1-8右图所示。
图1-8 删除对象
15.单击 图标，选择【另存为】选项（或单击快速访问工具栏上的 按钮），弹出【图形另存为】对话框，在该对话框的【名称】文本框中输入新文件名。该文件默认类型为“dwg”，若想更改，可在【文件类型】下拉列表中选择其他类型。
1.1.3 调用命令
启动中望CAD命令的方法一般有两种：一种是在命令行中输入命令全称或简称，另一种是用鼠标光标选择一个菜单命令或单击面板上的命令按钮。
使用编辑命令时，可先发出命令，再选择对象，也可先选择对象，再启动命令。
（一）使用键盘发出命令
在命令行中输入命令全称或简称就可以使系统执行相应的命令。
一个典型的命令执行过程如下。
命令: circle //输入命令全称CIRCLE或简称C，按Enter键或空格键
指定圆的圆心或 [三点(3P)/两点(2P)/ 切点、切点、半径(T)]: 90,100
//输入圆心的x、y坐标，按Enter键或空格键
指定圆的半径或 [直径(D)] <50>: 70 //输入圆半径，按Enter键或空格键
(1)方括弧“[ ]”中以“/”隔开的内容表示各个选项。一般情况下，单击命令选项就执行相应的功能。此外，也可输入圆括号中的字母启动相应功能（不必按Enter键）。输入的字母可以是大写形式，也可以是小写形式。例如，想通过三点画圆，就输入“3P”。
(2)尖括号“”中的内容是当前默认值。
中望CAD的命令执行过程是交互式的。当用户输入命令后，需按Enter键或空格键确认，系统才执行该命令。而执行过程中，系统有时要等待用户输入必要的绘图参数，如点的坐标或其他几何数据等，输入完成后，也要按Enter键或空格键，系统才能继续执行下一步操作。
当使用某一命令时按F1键，中望CAD将显示该命令的帮助信息。也可将鼠标光标在命令按钮上放置片刻，则系统在按钮附近显示该命令的简要提示信息。
二、利用鼠标发出命令
用鼠标选择主菜单中的命令选项或单击面板上的命令按钮，系统就执行相应的命令。此外，也可在命令启动前或执行过程中，单击鼠标右键，通过快捷菜单中的命令启动相应命令。利用中望CAD绘图时，用户多数情况下是通过鼠标发出命令的。鼠标各按键定义如下。
左键：拾取键，用于单击命令按钮及选择菜单选项以发出命令，也可在绘图过程中指定点和选择图形对象等。
右键：在命令执行过程中或者是选中对象时，单击鼠标右键将弹出相关快捷菜单。有时可作为回车键使用，命令执行完成后，常单击鼠标右键或是利用快捷菜单上的【确认】命令来结束命令。
滚轮：转动滚轮，将放大或缩小图形，默认情况下，缩放增量为10％。按住滚轮并拖动鼠标光标，则平移图形。双击滚轮，全部缩放图形。
1.1.4 选择对象的常用方法
用户在使用编辑命令时，选择的多个对象将构成一个选择集。系统提供了多种构造选择集的方法。默认情况下，用户可以逐个拾取对象或者利用矩形窗口、交叉窗口一次选取多个对象。
一、用矩形窗口选择对象
当系统提示选择要编辑的对象时，用户在图形元素的左上角或左下角单击一点，然后向右拖动鼠标光标，系统显示一个实线矩形窗口，让此窗口完全包含要编辑的图形实体，再单击一点，则矩形窗口中所有对象（不包括与矩形边相交的对象）被选中，被选中的对象将以虚线形式表示出来。
下面通过ERASE命令来演示这种选择方法。
【练习1-3】：用矩形窗口选择对象。
打开素材文件“dwg\第1章\1-3.dwg”，如图1-9左图所示，用ERASE命令将左图修改为右图。
命令:_erase
选择对象: //在A点处单击一点，如图1-9左图所示
指定对角点: 找到 6个 //在B点处单击一点
选择对象: //按Enter键结束
结果如图1-9右图所示。
图1-9 用矩形窗口选择对象
二、用交叉窗口选择对象
当系统提示“选择对象”时，在要编辑的图形元素右上角或右下角单击一点，然后向左拖动鼠标光标，此时出现一个虚线矩形框，使该矩形框包含被编辑对象的一部分，而让其余部分与矩形框边相交，再单击一点，则框内的对象和与框边相交的对象全部被选中。
下面通过ERASE命令来演示这种选择方法。
【练习1-4】用交叉窗口选择对象。
打开素材文件“dwg\第1章\1-4.dwg”，如图1-10左图所示，用ERASE命令将左图修改为右图。
命令: _erase
选择对象: //在C点处单击一点，如图1-10左图所示
指定对角点: 找到 31个 //在D点处单击一点
选择对象: //按Enter键结束
结果如图1-10右图所示。
图1-10 用交叉窗口选择对象
三、给选择集添加或去除对象
编辑过程中，用户构造选择集常常不能一次完成，需向选择集中添加或从选择集中删除对象。在添加对象时，可直接选取或利用矩形窗口、交叉窗口选择要加入的图形元素。若要删除对象，可先按住Shift键，再从选择集中选择要清除的多个图形元素。
下面通过ERASE命令来演示修改选择集的方法。
【练习1-5】修改选择集。
打开素材文件“dwg\第1章\1-5.dwg”，如图1-11左图所示。用ERASE命令将左图修改为右图。
命令: _erase //在A点处单击一点，如图1-13左图所示
选择对象: 指定对角点: 找到 25 个 //在B点处单击一点
选择对象: 找到 1 个，删除 1 个 //按住Shift键，选取线段C ，该直线从选择集中去除
选择对象: 找到 1 个，删除 1 个 //按住Shift键，选取线段D ，该直线从选择集中去除
选择对象: 找到 1 个，删除 1 个 //按住Shift键，选取线段E ，该直线从选择集中去除
选择对象: //按Enter键结束
结果如图1-11右图所示。
图1-11 修改选择集
1.1.5 删除对象
删除对象的方法如下。
(1)选择对象，单击【修改】面板上的 按钮，或者键入命令ERASE（命令简称E）。
(2)选择对象，利用右键快捷菜单的【删除】命令或者按Delete键即可。
(3)发出删除命令，再选择要删除的对象。
1.1.6 撤销和重复命令
发出某个命令后，用户可随时按Esc键终止该命令。此时，系统又返回到命令行。
用户经常遇到的一个情况是在图形区域内偶然选择了图形对象，该对象上出现了一些高亮的小框，这些小框被称为关键点，关键点可用于编辑对象（第4章将详细介绍），要取消这些关键点，按Esc键即可。
在绘图过程中，用户会经常重复使用某个命令，重复刚使用过的命令的方法是直接按Enter键。
1.1.7 取消已执行的操作
用中望CAD绘图时，难免会出现各种各样的错误。要修正这些错误，可使用UNDO命令（命令简称U）或快速访问工具栏上的 按钮。如果想要取消前面执行的多个操作，可反复使用UNDO命令或反复单击 按钮。
当取消一个或多个操作后，若又想恢复原来的效果，可使用REDO命令或单击快速访问工具栏上的 按钮。
1.1.8 快速缩放及移动图形
中望CAD的图形缩放及移动功能是很完备的，使用起来也很方便。绘图时，经常通过Z（ZOOM）、P（PAN）命令来完成这两项任务。此外，启动这两个命令后，单击鼠标右键，弹出快捷菜单，该菜单上列出了许多观察图形的命令。
【练习1-6】观察图形的方法。
1.打开素材文件“dwg\第1章\1-6.dwg”，如图1-12所示。
图1-12 观察图形
2.启动命令Z，按Enter键，中望CAD进入实时缩放状态，鼠标光标变成放大镜形状，此时按住鼠标左键向上拖动鼠标光标，放大图样，向下拖动鼠标光标缩小图样。按Esc键或Enter键退出实时缩放状态。也可单击鼠标右键，然后选择快捷菜单上的【退出】命令实现这一操作。
3.启动命令P，或者单击【视图】选项卡中【定位】面板上的 按钮，中望CAD进入实时平移状态，鼠标光标变成手的形状 ，此时按住鼠标左键并拖动鼠标光标，就可以平移视图。单击鼠标右键，打开快捷菜单，然后选择【退出】命令退出。
4.启动命令P，单击鼠标右键，选择【缩放】命令，进入实时缩放状态。再次单击鼠标右键，选择【平移】命令，切换到实时平移状态，按Esc键或Enter键退出。
5.不要关闭文件，下一小节将继续练习。
1.1.9 窗口放大图形、全部显示图形及返回上一次的显示
在绘图过程中，用户经常要将图形的局部区域放大，以方便绘图。绘制完成后，又要返回上一次的显示或者将图形全部显示在程序窗口中，以观察绘图效果。利用缩放命令右键快捷菜单的相应命令可方便地实现这3项功能。
继续前面的练习。
1.启动命令P，单击鼠标右键，选择【缩放】命令，缩小图形。再次单击鼠标右键，选择【范围缩放】命令，使图形充满绘图窗口显示。
2.单击鼠标右键，选择【窗口缩放】命令，按住鼠标左键拖出一个矩形窗口，松开鼠标左键，中望CAD把矩形内的图形放大，以充满整个程序窗口。
3.单击鼠标右键，选择【回到最初的缩放状态】命令，返回上一步缩放时的显示。
4.退出缩放状态。单击【视图】选项卡中【定位】面板上的 按钮，指定矩形窗口的第一个角点，再指定另一角点，系统将尽可能地把矩形内的图形放大，以充满整个程序窗口。
5.单击【视图】选项卡中【定位】面板上的 按钮，或者双击鼠标滚轮，则全部图形充满整个程序窗口显示出来。
6.单击【视图】选项卡中【定位】面板上的 按钮，返回上一次的显示。
1.1.10 设定绘图区域大小
中望CAD的绘图空间是无限大的，但用户可以设定程序窗口中显示出的绘图区域的大小。作图时，事先对绘图区大小进行设定将有助于用户了解图形分布的范围。当然，用户也可在绘图过程中随时缩放（使用Z命令）图形，以控制其在屏幕上的显示范围。
设定绘图区域大小有以下两种方法。
(1)将一个圆或竖直线段充满整个程序窗口显示出来，依据圆或线段的尺寸就能轻易地估计出当前绘图区的大小了。
【练习1-7】设定绘图区域大小。
图1-13 设定绘图区域大小
1.单击【常用】选项卡中【绘制】面板上的 按钮，系统提示如下。
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/ 切点、切点、半径(T)]:
//在屏幕的适当位置单击一点
指定圆半的径或 [直径(D)]: 5000 //输入圆半径
2.双击鼠标滚轮，直径为φ10000的圆就充满整个绘图窗口显示出来了，如图1-13所示。此时，绘图窗口高度为10000个图形单位。
(2)用LIMITS命令设定绘图区域大小，该命令可以改变栅格的长宽尺寸及位置。所谓栅格是点在矩形区域中按行、列形式分布形成的图案，如图1-14所示。当栅格在程序窗口中显示出来后，用户就可根据栅格分布的范围估算出当前绘图区的大小了。
【练习1-8】用LIMITS命令设定绘图区大小。
图1-16 设定绘图区域大小
1.单击绘图窗口右上角的 按钮，选择菜单命令【格式】/【图形界限】，系统提示如下。
命令: '_limits
指定左下角点或 [开(ON)/关(OFF)] <0,0>:
//单击A点，或者输入点的x、y坐标值，如图1-14所示
指定右上角点 < <36000,27000>>: @30000,20000
//输入B点相对于A点的坐标，按Enter键（在2.1.2小节中将介绍相对坐标）
2.若想查看已设定的绘图区域范围，可单击状态栏上的 按钮，打开栅格显示。用鼠标右键单击 按钮，选择【设置】命令，打开【草图设置】对话框，设定栅格沿x、y轴的间距为“500”。
3.双击鼠标滚轮，使矩形栅格充满整个程序窗口，该栅格的长宽尺寸为30000×20000，如图1-14所示。
图1-14 设定绘图区域大小
1.1.11 在多个文件间切换
图1-15 在文件间切换
中望CAD是一个多文档环境，用户可同时打开多个图形文件，如图1-15所示。系统在绘图窗口的上部排列出所有打开图形的标签，单击其中之一，就切换到相应文件。用鼠标右键单击标签，弹出快捷菜单，利用此菜单可保存或关闭文件。
1.1.12 在模型空间及图纸空间切换
1.1.13 上机练习──布置用户界面及设定绘图区域大小
【练习1-9】：布置用户界面，练习中望CAD基本操作。
1.2设置图层、线型、线宽及颜色
1.2.1创建及设置建筑图的图层
【练习1-10】：创建以下图层并设置图层线型、线宽及颜色。
1.2.2 控制图层状态
1.2.3 修改对象的图层、颜色、线型和线宽
【练习1-11】：控制图层状态、切换图层、修改对象所在的图层及改变对象线型和线宽。
1.2.4 修改非连续线的外观
【练习1-12】改变线型全局比例因子。
1.2.5上机练习─使用图层及修改线型比例
【练习1-13】
1.3 习题
