项目12 辅助工具
《建筑CAD课程》
12.3 绘图辅助工具
12.1 视口工具
12.2 对象工具
目录
Content
项目12 辅助工具

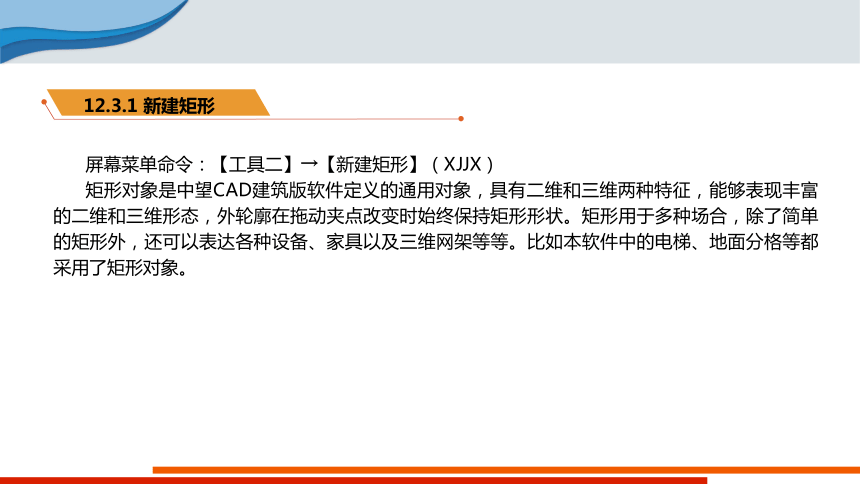

屏幕菜单命令：【工具二】→【新建矩形】（XJJX）
矩形对象是中望CAD建筑版软件定义的通用对象，具有二维和三维两种特征，能够表现丰富的二维和三维形态，外轮廓在拖动夹点改变时始终保持矩形形状。矩形用于多种场合，除了简单的矩形外，还可以表达各种设备、家具以及三维网架等等。比如本软件中的电梯、地面分格等都采用了矩形对象。
12.3.1 新建矩形

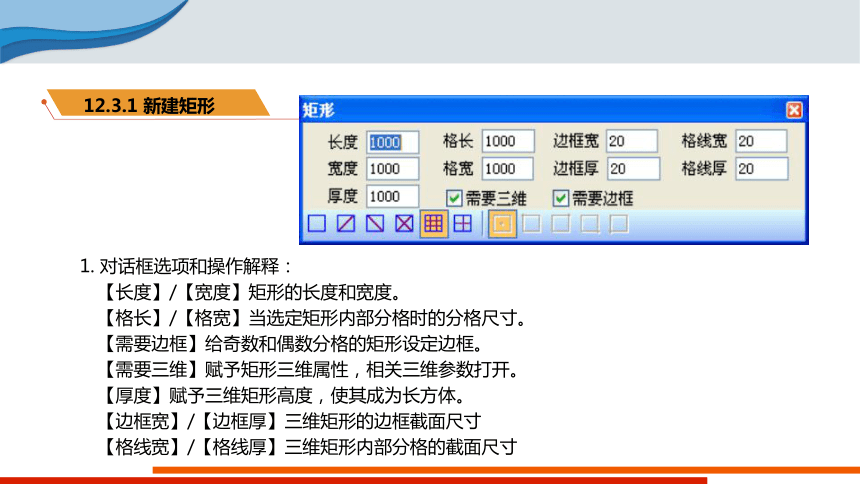

1. 对话框选项和操作解释：
【长度】/【宽度】矩形的长度和宽度。
【格长】/【格宽】当选定矩形内部分格时的分格尺寸。
【需要边框】给奇数和偶数分格的矩形设定边框。
【需要三维】赋予矩形三维属性，相关三维参数打开。
【厚度】赋予三维矩形高度，使其成为长方体。
【边框宽】/【边框厚】三维矩形的边框截面尺寸
【格线宽】/【格线厚】三维矩形内部分格的截面尺寸
12.3.1 新建矩形

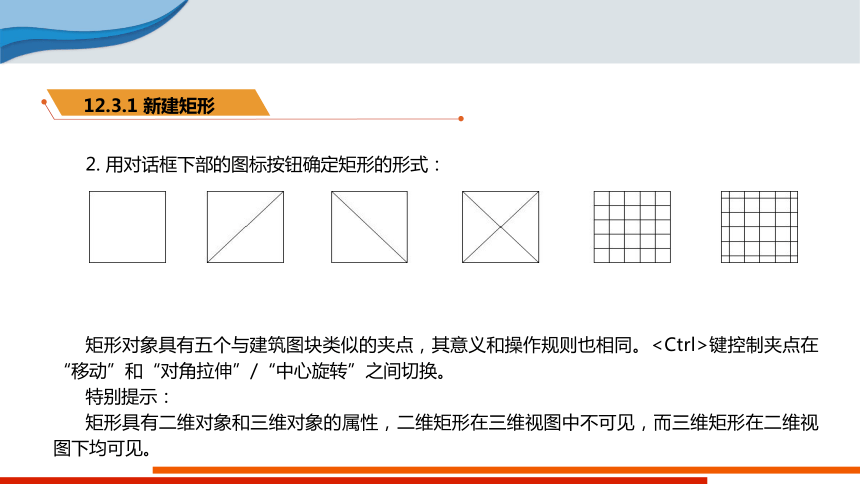

2. 用对话框下部的图标按钮确定矩形的形式：
矩形对象具有五个与建筑图块类似的夹点，其意义和操作规则也相同。键控制夹点在“移动”和“对角拉伸”/“中心旋转”之间切换。
特别提示：
矩形具有二维对象和三维对象的属性，二维矩形在三维视图中不可见，而三维矩形在二维视图下均可见。
12.3.1 新建矩形

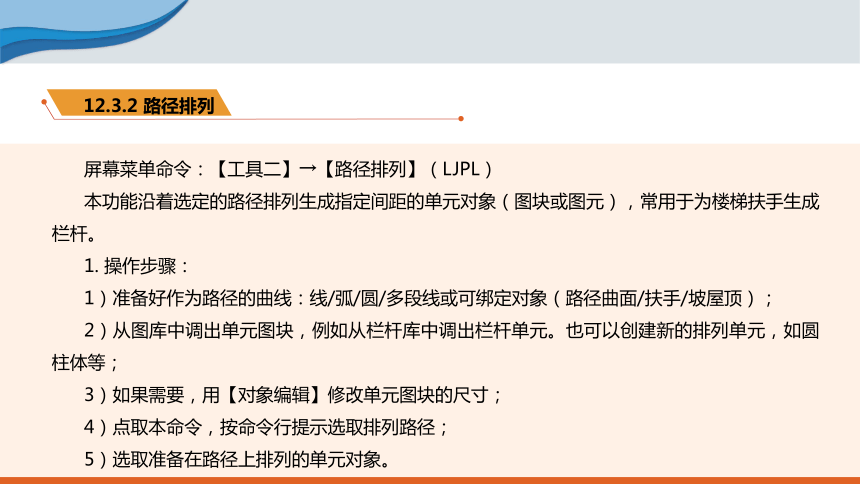

屏幕菜单命令：【工具二】→【路径排列】（LJPL）
本功能沿着选定的路径排列生成指定间距的单元对象（图块或图元），常用于为楼梯扶手生成栏杆。
1. 操作步骤：
1）准备好作为路径的曲线：线/弧/圆/多段线或可绑定对象（路径曲面/扶手/坡屋顶）；
2）从图库中调出单元图块，例如从栏杆库中调出栏杆单元。也可以创建新的排列单元，如圆柱体等；
3）如果需要，用【对象编辑】修改单元图块的尺寸；
4）点取本命令，按命令行提示选取排列路径；
5）选取准备在路径上排列的单元对象。
12.3.2 路径排列

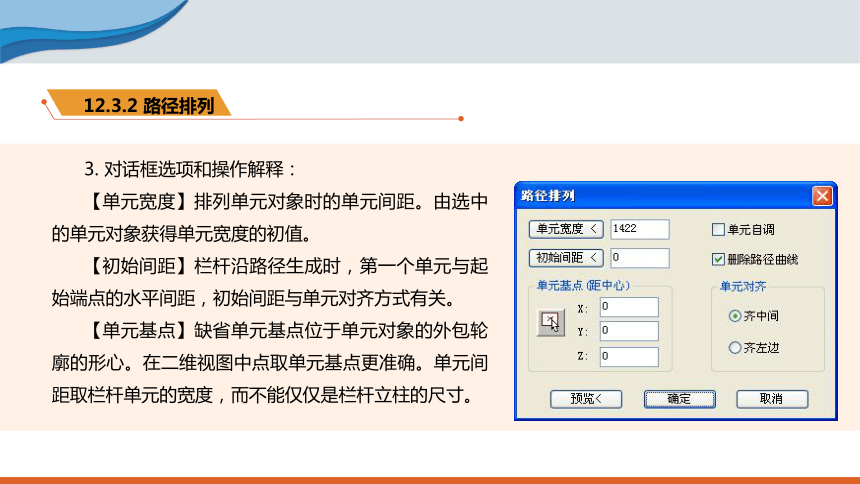

3. 对话框选项和操作解释：
【单元宽度】排列单元对象时的单元间距。由选中的单元对象获得单元宽度的初值。
【初始间距】栏杆沿路径生成时，第一个单元与起始端点的水平间距，初始间距与单元对齐方式有关。
【单元基点】缺省单元基点位于单元对象的外包轮廓的形心。在二维视图中点取单元基点更准确。单元间距取栏杆单元的宽度，而不能仅仅是栏杆立柱的尺寸。
12.3.2 路径排列
【单元自调】单元对象排列时如果不能刚好排满，会剩余小于一个单元宽度的空白段。选择本项后，单元对象将进行微小“挤压和拉伸”排满到路径上。
【齐中间】单元对象的基点与路径起点对齐。
【齐左边】单元对象的基点与路径起点的半个单元宽度处对齐。
特别提示：
路径排列的单元对象是从路径的起始点开始顺序进行排列的，所以要正确把握路径创建时的起点和方向。
12.3.2 路径排列
屏幕菜单命令：【工具二】→【线变PL】（XBPL）
本命令将若干段彼此衔接的LINE、ARC和PLINE连接成整段的PLINE。
屏幕菜单命令：【工具二】→【Spl转PL】
本命令用于将样条曲线SPline和椭圆线转成PLINE。
屏幕菜单命令：【工具二】→【连接线段】（LJXD）
本命令将两根位于同一直线上的线段。或两段同心等半径的弧段，或相切的直线与弧相连接。
屏幕菜单命令：【工具二】→【交点打断】（JDDD）
12.3.3 线段处理
本命令对同一平面内的LINE、PLINE和ARC，在交点处进行打断处理。
屏幕菜单命令：【工具二】→【加粗曲线】
将LINE、ARC和PLINE按指定宽度加粗，对于LINE和ARC线自动转变为PLINE。
屏幕菜单命令：【工具二】→【消除重线】（XCCX）
本命令用于在二维图中处理属于同图层的搭接和重合曲线（LINE、ARC和CIRCLE）对象。
特别提示：
1）完全重合保留最长那根曲线。
2）部分重合的按最大长度整合成一根曲线。
3）搭接的自动合成一整根曲线。
4）PLINE须先将其分解为LINE才能参与处理。
12.3.3 线段处理
屏幕菜单命令：【工具二】→【统一标高】（TYBG）
本命令用于整理平面图中二维图形对象各节点Z坐标不一致的问题，避免出现错乱的捕捉和数据错误。命令能够处理包含在图块内的图元。
12.3.4 统一标高
屏幕菜单命令：【工具二】→【搜索轮廓】（SSLK）
本命令智能搜索二维图的外轮廓，并将轮廓线加粗为实线。
可以搜索三种类型的轮廓：
1）最外轮廓：即选中对象的包络线；
2）指定轮廓：对选中的对象进行区域分析，由用户点取指定，鼠标移动的时候，动态给出反馈。
3）立面轮廓：和最外轮廓相似，只是轮廓为开口，把Y值最小的边给去掉。
12.3.5 搜索轮廓
屏幕菜单命令：【工具二】→【图形裁剪】（TXCJ）
本命令以选定的矩形窗口、封闭曲线或图块边界作参考，对平面图内的建筑图块和中望CAD二维图元进行剪裁删除，主要用于立面图中的构件的遮挡关系处理。
12.3.6 图形裁剪
屏幕菜单命令：【工具二】→【图形切割】（TXQG）
本命令以选定的矩形窗口、封闭曲线或图块边界作参考，在平面图内切割并提取一部分图形作为详图的底图，图形切割不破坏原有图形的完整性。
操作步骤：
1）确定切割边界。直接在平面图中按矩形边界切割，或按系统提示在【多边形裁剪】/ 【多段线定边界】/【图块定边界】中选择一种剪切边界。
2）提取切割出来的部分图形，插入到合适的位置备用。
12.3.7 图形切割
