项目16
别墅施工图绘制实例
16.5 绘图辅助工具
16.1 视口工具
16.2 对象工具
目录
Content
项目16 别墅施工图绘制实例
16.3 绘图辅助工具
16.4 对象工具
16.6 绘图辅助工具
16.7 对象工具
16.8 绘图辅助工具

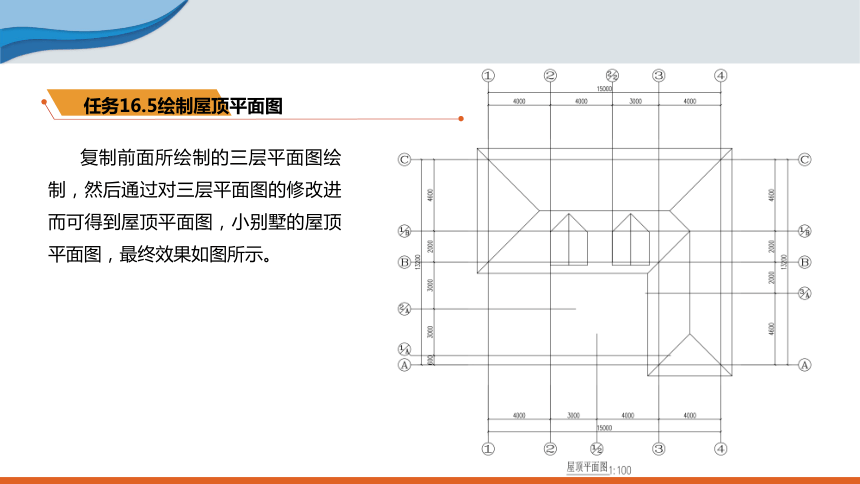

复制前面所绘制的三层平面图绘制，然后通过对三层平面图的修改进而可得到屋顶平面图，小别墅的屋顶平面图，最终效果如图所示。
任务16.5绘制屋顶平面图
选择【屋顶】→【搜屋顶线】菜单选项，命令行提示：
请选择互相联系墙体(或门窗)和柱子<退出>:指定对角点:
框选刚复制过来的三层平面图。
请选择互相联系墙体(或门窗)和柱子<退出>:
回车结束选择。
偏移建筑轮廓的距离<600.0>:
回车接受默认值。

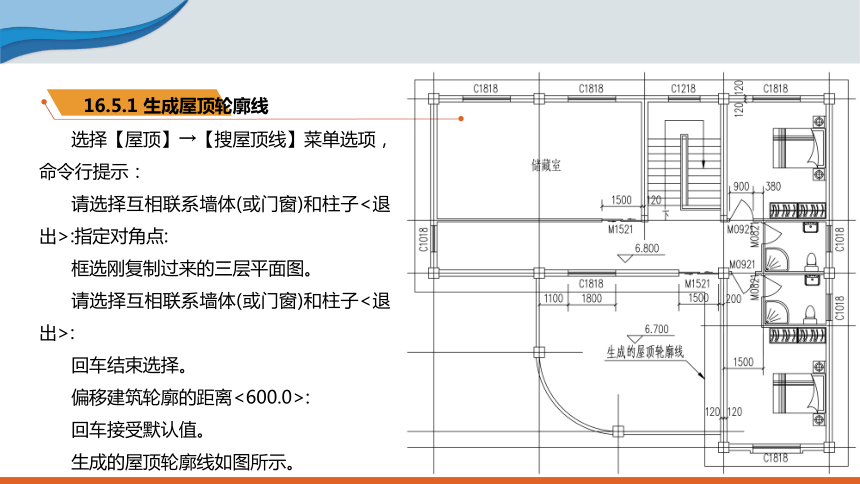

生成的屋顶轮廓线如图所示。
16.5.1 生成屋顶轮廓线
选择【屋顶】→【多坡屋顶】菜单选项，命令行提示：
选择一封闭的多段线<退出>:
选择刚生成的屋顶轮廓线
请输入坡度角 <30>:
回车接受默认值。
生成的多坡屋顶如图所示。
16.5.2 生成多坡屋顶

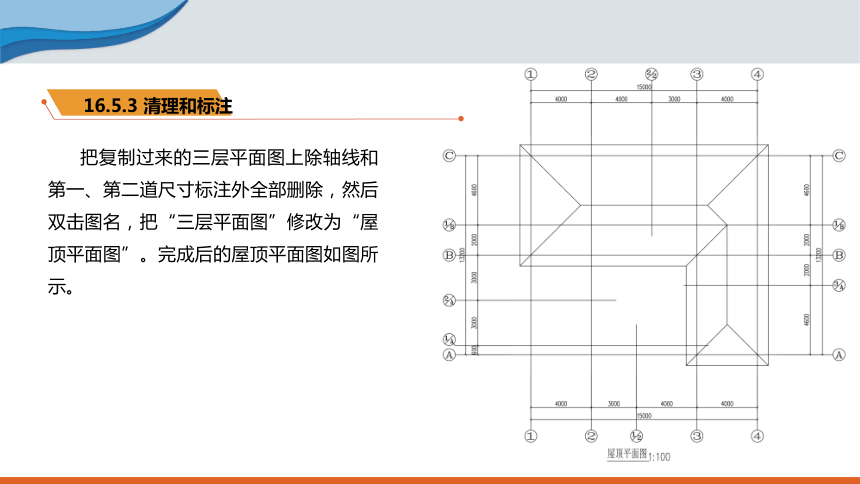

把复制过来的三层平面图上除轴线和第一、第二道尺寸标注外全部删除，然后双击图名，把“三层平面图”修改为“屋顶平面图”。完成后的屋顶平面图如图所示。
16.5.3 清理和标注
选择【屋顶】→【加老虎窗】菜单选项，拾取屋顶打开【老虎窗】对话框，参数设置如图所示。
16.5.4 插老虎窗
命令行提示：
选择屋顶:
选择屋顶同时打开老虎窗对话框，按照图所示设置好各项参数。
输入老虎窗位置<退出>:
按图所示拾取第一个老虎窗的插入位置
输入老虎窗位置<退出>:
按图所示拾取第二个老虎窗的插入位置
输入老虎窗位置<退出>:

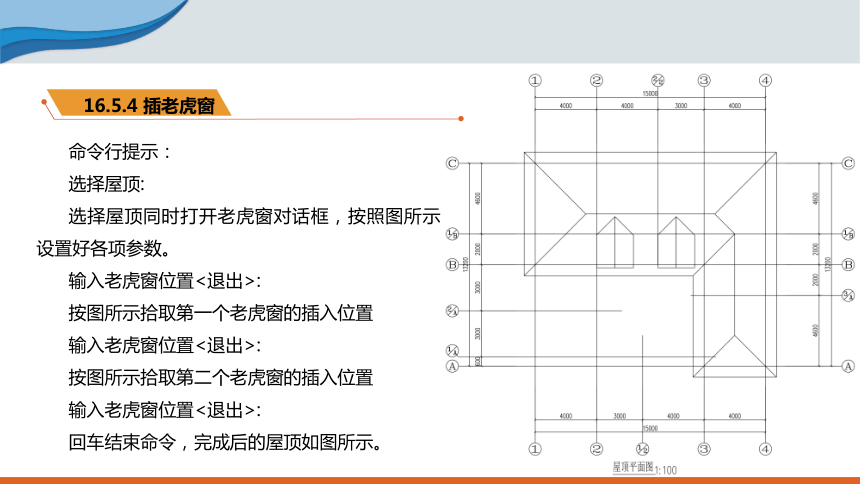

回车结束命令，完成后的屋顶如图所示。
16.5.4 插老虎窗
16.6 绘图辅助工具
16.1 视口工具
16.2 对象工具
目录
Content
项目16 别墅施工图绘制实例
16.3 绘图辅助工具
16.4 对象工具
16.5 绘图辅助工具
16.7 对象工具
16.8 绘图辅助工具
生成立面图之前必须先确定各楼层之间的关系，中望CAD建筑版软件提供了两种方法：
1. 单图模式：将各楼层平面图集成到一个DWG文件中，然后设置【楼层框】属性，确定每个自然楼层调用哪个平面图，即内部楼层表方法；
2. 多图模式：每层平面设计一个独立的DWG文件，集中放置于一个文件夹中，用【楼层表】设置平面图与楼层的关系，即外部楼层表方法。
我们采用第一种方法单图模式，将全部平面图集中到一个dwg文件中，现在给每层平面图加楼层框。
任务16.6绘制南立面图
生成立面图之前必须先确定各楼层之间的关系，中望CAD建筑版软件提供了两种方法：
1. 单图模式：将各楼层平面图集成到一个DWG文件中，然后设置【楼层框】属性，确定每个自然楼层调用哪个平面图，即内部楼层表方法；
2. 多图模式：每层平面设计一个独立的DWG文件，集中放置于一个文件夹中，用【楼层表】设置平面图与楼层的关系，即外部楼层表方法。
我们采用第一种方法单图模式，将全部平面图集中到一个dwg文件中，现在给每层平面图加楼层框。
任务16.6绘制南立面图
选择【文件布图】→【建楼层框】菜单选项， 命令行提示：
第一个角点<退出>:
在首层平面图的左下方拾取一点
另一个角点<退出>:
在首层平面图的右上方拾取一点，注意：框选图形时要包含整个平面图的所有对象
对齐点<退出>:
拾取每层都有的一个共同点，这里我们拾取轴和轴的交点
层号(形如:-1,1,3~7)<1>:
若有标准层时可按提示形式输入，这里我们直接回车接受默认。
层高<3500>:
直接回车接受默认
我们用相同的方法分别建立二层、三层以及屋顶平面图的楼层框，如后图所示。
任务16.6绘制南立面图
任务16.6绘制南立面图
有了楼层框，我们就可以自动生成立面和剖面图了。建筑立面根据不同投影方向可分为正立面、背立面、东立面和西立面，生成方法相同，在这里我们以生成正立面图为例，选择【立剖面】→【建筑立面】菜单选项，命令行提示：
请输入立面方向或 [正立面(F)/背立面(B)/左立面(L)/右立面(R)]<退出>: f
选取命令行【正立面（F）】选项
请选择要出现在立面图上的轴线:
拾取轴线
找到 1 个
请选择要出现在立面图上的轴线:
拾取4轴线
找到 1 个，总计 2 个
请选择要出现在立面图上的轴线:
回车弹出如后图所示【生成立面】对话框，按图设置好各参数后，点击【确定】按钮。
16.6.2 生成立面
16.6.2 生成立面
系统开始自动生成立面 ……
请点取放置位置:
指定生成的立面图的放置位置。
系统自动生成的立面图如图所示。
16.6.2 生成立面
1. 修改柱子轮廓线
根据号详图上的尺寸标注，我们把系统自动生成的柱子轮廓线分别向两侧偏移100，并删除原来的柱子轮廓线得到干挂石材后的柱子装饰轮廓，然后把柱子下部轮廓线延伸至室外地坪线。
2. 绘制柱帽
柱帽可参照如图所示的尺寸进行绘制。
16.6.3 修改柱子
2. 窗户修剪
选择【工具二】→【图形修剪】菜单选项，命令行提示：
请选择被裁剪的对象:
选择窗户对象
矩形的第一个角点或 [多边形裁剪(C)/多段线定边界(E)/图块定边界(B)]<退出>:
选择窗户轮廓线与柱子轮廓线的交点
另一个角点<退出>:
指定矩形的另一个角点。
窗户裁剪前后的对比如图所示，使用同样的方法修改其他窗户。
16.6.3 修改柱子
1. 二、三层主卧窗套修改
利用【删除】和【直线】等命令把左图修改为右图所示的形式。
16.6.4 修改立面窗户
2. 弧形窗修改
由于这套小别墅的弧形窗比较特殊，系统自动生成的立面图不能满足立面效果表达的需要，所以我们可以利用CAD提供的【删除】、【偏移】、【修剪】等命令，按照右图的效果进行修改，修改时注意柱面部分的投影。
16.6.4 修改立面窗户
系统自带的栏杆库里有多种类型可供选择，这套小别墅三楼露台栏杆可以用CAD提供的【删除】、【偏移】、【修剪】等命令，按照图16-82的效果进行修改，修改时注意柱面部分的投影，栏杆总高度为1050，其中栏杆下部挡水台高度为100，装饰腰线尺寸为60。
16.6.5 修改立面栏杆
由于这套小别墅入户门斗造型比较复杂，系统提供的立面效果无法满足立面图表达的需要，我们可以一样CAD提供的【删除】、【直线】、【圆弧】、【修剪】等命令，按照如图所示所提供的一些主要尺寸进行绘制。
16.6.6 门斗局部立面绘制
1. 屋面填充
选择【图块图案】→【图案填充】菜单选项，打开【图案填充】对话框，单击对话框左侧的图案预览，在弹出的【选择图案】对话框里找到名为“弯瓦屋面”图块，单击上部的【OK】按钮，根据命令行提示选择屋面轮廓线，在需要填充的区域点击即可。如图所示。
16.6.7立面填充
2. 图块屏蔽
1）首先把屋顶上的两个老虎窗利用CAD的【创建快】命令分别转化为两个独立的图块。
2）利用CAD的【后置】命令，把填充的弯瓦屋面后置。
3）选择【图块图案】→【图案屏蔽】菜单选项，命令行提示：
选择图块:
选择刚生成的两个老虎窗图块
请选择 [精确屏蔽(A)/取消屏蔽(U)/屏蔽框开(S)/屏蔽框关(F)]<矩形屏蔽>: a
选择命令行中【精确屏蔽】选项。
屏蔽完成后的我们效果如图所示。
16.6.7立面填充
3. 墙面填充
1）在一层层高线位置绘制间隔为100的腰线，腰线绘制完成后，选择CAD的【图案填充
填充】命令，在预定义类型里选择名称为“AR-B816”的图块，填充比例设为100，图案填充后把图层改为和弯瓦屋面相同的“建-填充”图层。如图所示。
16.6.7立面填充
1. 图名标注
选择【文表符号】→【图名标注】菜单选项，在弹出的【图名标注】文本输入框中选择或输入“正立面图”，然后指定插入位置即可完成图名标注。
2. 立面做法标注
选择【文表符号】→【做法标注】菜单选项，在弹出的【做法标注】对话框文本输入框中按立面做法分别输入，然后按命令行提示指定第一标注点、第二标注点和文字线的长度和方向即可。
3. 标高标注
选择【尺寸标注】→【标高标注】菜单选项，在弹出的【建筑标高】对话框中，把【手工输入】前的复选框选中，在楼层标高栏里输入“4.510”标注在二层露台的栏板顶上，然后把【手工输入】前的复选框中的对号去掉，系统会自动计算标高数值，按立面图示标注其他位置即可。
16.6.8立面注释
绘制完成后的“正立面图”如图所示。
16.6.8立面注释
