项目13
绘制总图平面
《建筑CAD课程》
13.3 总图绿化
13.1 地形工具
13.2 道路车位
项目13 绘制总图平面
目录
Content
13.4 总图标高与坐标
13.5 总图辅助

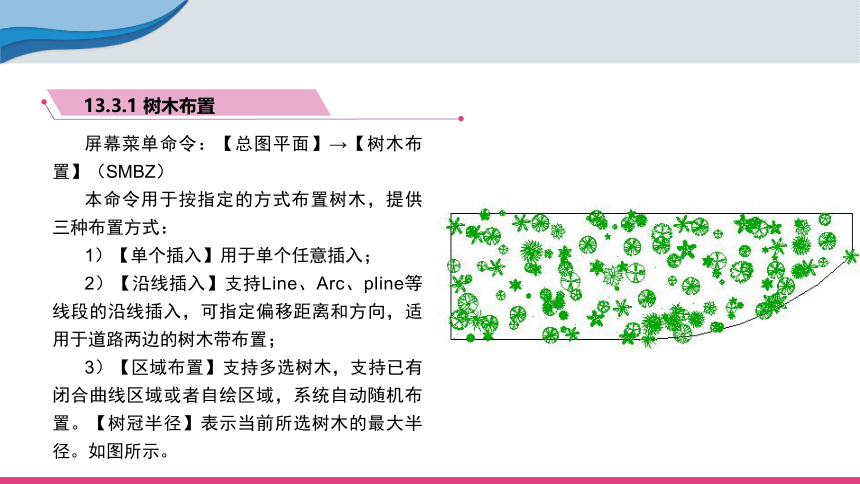

13.3.1 树木布置
屏幕菜单命令：【总图平面】→【树木布置】（SMBZ）
本命令用于按指定的方式布置树木，提供三种布置方式：
1）【单个插入】用于单个任意插入；
2）【沿线插入】支持Line、Arc、pline等线段的沿线插入，可指定偏移距离和方向，适用于道路两边的树木带布置；
3）【区域布置】支持多选树木，支持已有闭合曲线区域或者自绘区域，系统自动随机布置。【树冠半径】表示当前所选树木的最大半径。如图所示。

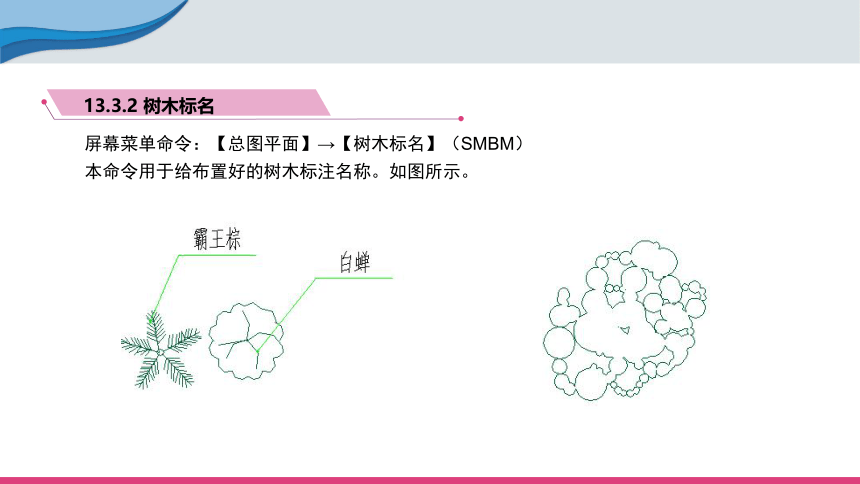

13.3.2 树木标名
屏幕菜单命令：【总图平面】→【树木标名】（SMBM）
本命令用于给布置好的树木标注名称。如图所示。
13.3.3 布灌木丛
屏幕菜单命令：【总图平面】→【布灌木丛】（BGMC）
本命令用于快速绘制示意性灌木丛。鼠标拖动绘制，拖动的速度快慢决定单个灌木丛的大小。如图如图所示。

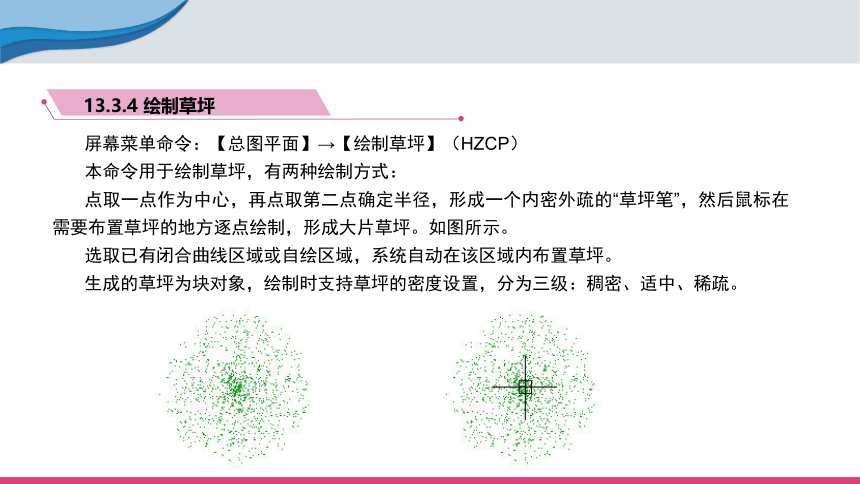

13.3.4 绘制草坪
屏幕菜单命令：【总图平面】→【绘制草坪】（HZCP）
本命令用于绘制草坪，有两种绘制方式：
点取一点作为中心，再点取第二点确定半径，形成一个内密外疏的“草坪笔”，然后鼠标在需要布置草坪的地方逐点绘制，形成大片草坪。如图所示。
选取已有闭合曲线区域或自绘区域，系统自动在该区域内布置草坪。
生成的草坪为块对象，绘制时支持草坪的密度设置，分为三级：稠密、适中、稀疏。
13.4 总图标高与坐标
13.1 地形工具
13.2 道路车位
项目13 绘制总图平面
目录
Content
13.3 总图绿化
13.5 总图辅助
13.4.1 总图标高
屏幕菜单命令：【总图平面】→【总图标高】（ZTBG）
本功能用于标注总图标高和道路高程，支持绝对标高和相对标高的换算，提供三种标注样式。
勾选【换算关系】绝对标高与相对标高差值生效，二者关系成立，输入任何一个值，其余两个值自动改变。
13.4.2 坐标标注
屏幕菜单命令：【尺寸标注】→【坐标标注】（ZBBZ）
本命令在平面图中根据“基准坐标”标出若干个测量或施工坐标系，支持毫米单位绘图米制标注和米单位绘图米制标注。
基准坐标是坐标系的基准点，因此务必保证基准坐标值和指北方向的正确性。其他坐标值均以基准坐标为参考进行标注。
当在一张图中绘制多个总图，需要给每张图建立一个坐标系，每个坐标值只能隶属唯一一个基准坐标。
值得一提的是新的版本的软件拥有动态标注，当改变坐标位置的时候，坐标值随之改变。在控制栏有动态标注的按钮控制它的开和关。
特别提示：
系统默认为毫米绘图—米标注，如果需要米绘图—米标注的话，请在中望CAD平台的【选项】——【建筑设置】页面中勾选“米制单位”。
13.4.3 坐标检查
屏幕菜单命令：【坐标检查】（ZBJC）
本命令以选定的基准坐标为参照，对其他坐标进行正误检查，并根据需要决定是对错误的坐标进行那种方式的纠正。
特别提示：
1）当图中有多个基准坐标时，系统提示你选择一个正确的基准坐标作为参考。
2）选择待检查的坐标。
3）根据命令行给定的方法纠正坐标，可以全部一次纠正。
13.5 总图辅助
13.1 地形工具
13.2 道路车位
项目13 绘制总图平面
目录
Content
13.3 总图绿化
13.4 总图标高与坐标
13.5.1 面积计算
屏幕菜单命令：【总图平面】→【面积计算】（MJJS）
本功能用于累加各种含有面积属性的对象之总和，计算支持的对象：房间对象、建筑轮廓、阳台对象、闭合或不闭合的PLine、数值开头的文字等。统计结果为平方米。
13.5.2 曲线长度
屏幕菜单命令：【总图平面】→【曲线长度】（QXCD）
本功能用于统计曲线的总长度，支持的对象：PLine、Line、SLine、弧、圆、椭圆等对象。统计结果为米制。
13.5.3 风玫瑰图
屏幕菜单命令：【总图平面】→【风玫瑰图】（FMGT）
本命令用于绘制风玫瑰和管理风玫瑰数据，内置了全国各地的数据。
特别提示：
1）命令行提示的“指北针方向”以X轴正方向为0度。
2）进入【配置】可维护风玫瑰参数。
13.5.4 总平图例
屏幕菜单命令：【总图平面】→【总平图例】（ZPTL）
本命令用于输出一个总平面图的图例表格。左列表框为全部图例，右列表框为准备输出的图例。
特别提示：
1）双击左表内的图例名称或选中一个图例再点击右箭头，把该图例加入到右表
2）在右表中反向操作，可以把右表中的内容送回到左表
3）【全选】按钮支持把左表中的图例全部移到右侧，【清空】为反向操作
4）右表中的图例支持拖动改变其顺序。
