项目12 辅助工具
《建筑CAD课程》
12.1 视口工具
12.2 对象工具
12.3 绘图辅助工具
目录
Content
项目12 辅助工具

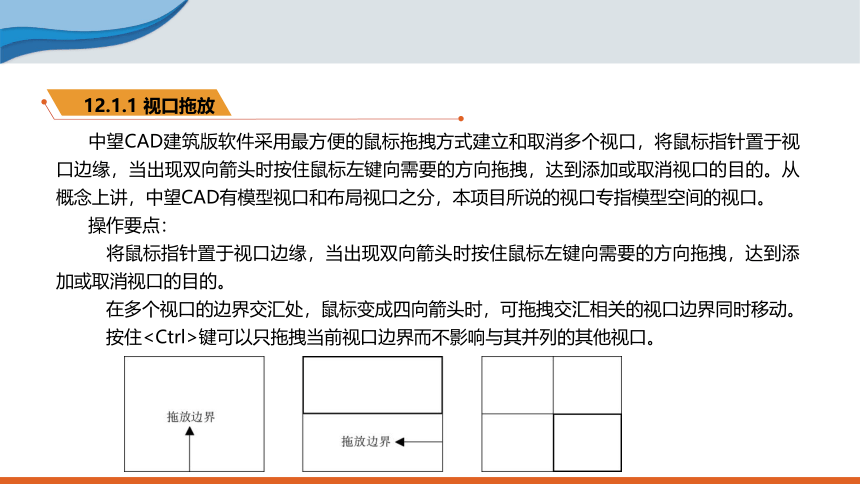

中望CAD建筑版软件采用最方便的鼠标拖拽方式建立和取消多个视口，将鼠标指针置于视口边缘，当出现双向箭头时按住鼠标左键向需要的方向拖拽，达到添加或取消视口的目的。从概念上讲，中望CAD有模型视口和布局视口之分，本项目所说的视口专指模型空间的视口。
操作要点：
将鼠标指针置于视口边缘，当出现双向箭头时按住鼠标左键向需要的方向拖拽，达到添加或取消视口的目的。
在多个视口的边界交汇处，鼠标变成四向箭头时，可拖拽交汇相关的视口边界同时移动。
按住键可以只拖拽当前视口边界而不影响与其并列的其他视口。
12.1.1 视口拖放

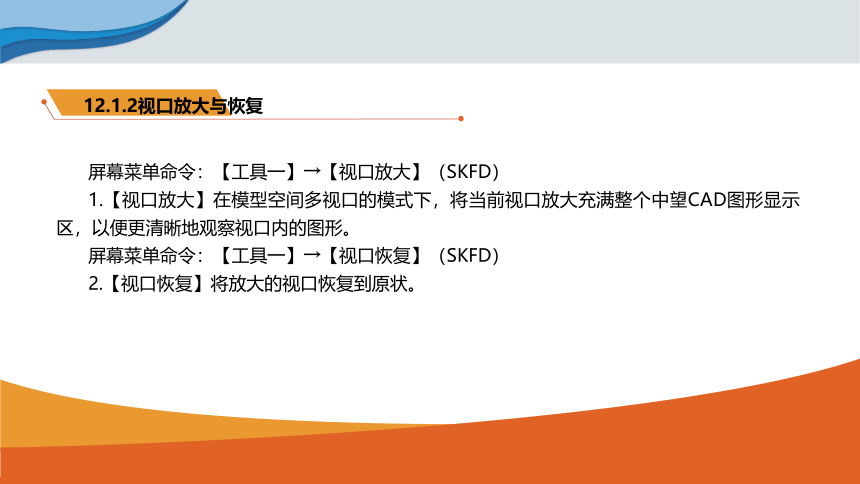

屏幕菜单命令：【工具一】→【视口放大】（SKFD）
1.【视口放大】在模型空间多视口的模式下，将当前视口放大充满整个中望CAD图形显示区，以便更清晰地观察视口内的图形。
屏幕菜单命令：【工具一】→【视口恢复】（SKFD）
2.【视口恢复】将放大的视口恢复到原状。
12.1.2视口放大与恢复
12.2 对象工具
12.1 视口工具
12.3 绘图辅助工具
目录
Content
项目12 辅助工具

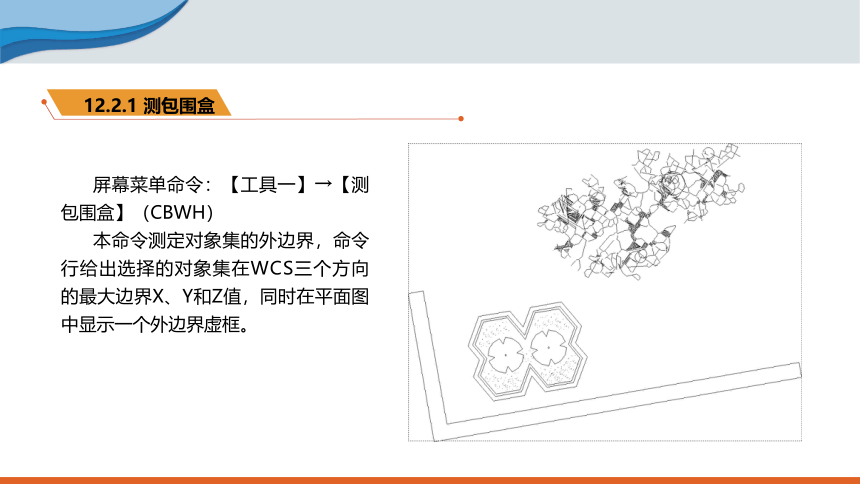

屏幕菜单命令：【工具一】→【测包围盒】（CBWH）
本命令测定对象集的外边界，命令行给出选择的对象集在WCS三个方向的最大边界X、Y和Z值，同时在平面图中显示一个外边界虚框。
12.2.1 测包围盒

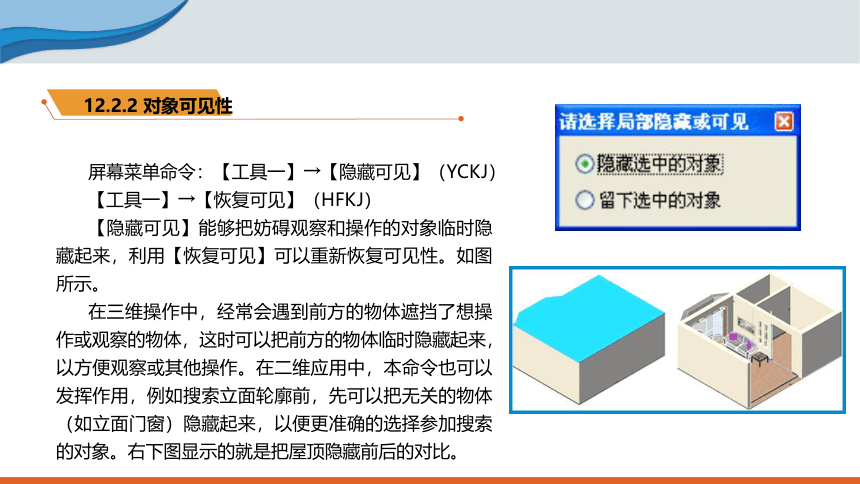

屏幕菜单命令：【工具一】→【隐藏可见】（YCKJ）
【工具一】→【恢复可见】（HFKJ）
【隐藏可见】能够把妨碍观察和操作的对象临时隐藏起来，利用【恢复可见】可以重新恢复可见性。如图所示。
在三维操作中，经常会遇到前方的物体遮挡了想操作或观察的物体，这时可以把前方的物体临时隐藏起来，以方便观察或其他操作。在二维应用中，本命令也可以发挥作用，例如搜索立面轮廓前，先可以把无关的物体（如立面门窗）隐藏起来，以便更准确的选择参加搜索的对象。右下图显示的就是把屋顶隐藏前后的对比。
12.2.2 对象可见性
对话框中的两个选项是为解决选取对象难易设定的，假如要隐藏的对象数量比较少，选取又很方便以【隐藏选中的对象】为佳，相反，如果准备隐藏的对象很难选取，数量又很多，【留下选中的对象】的方式更方便。
特别提示：
另有2个快捷命令，【局部可见】（JBKJ）和【局部隐藏】（JBYC）可以用来控制对象的可见性，更适合于先选物体，后执行命令。
12.2.2 对象可见性
屏幕菜单命令：【工具一】→【过滤选择】（GLXZ）
本命令辅助使用者在复杂的图形中筛选出符合过滤条件的对象并建立选择集，以便进行批量操作。对话框上提供五类过滤条件，只有勾选的过滤条件起作用。
1. 常规类的选项和操作解释：
【图层】过滤选择条件为图层名，比如过滤参考图元的图层为A，则选取对象时只有A层的对象才能被选中。
12.2.3 过滤选择
【颜色】过滤选择条件为图元对象的颜色，目的是选择颜色相同的对象。
【线型】过滤选择条件为图元对象的线型，比如删去虚线。
【对象类型】过滤选择条件为图元对象的类型，比如选择所有的PLINE。
【图块名称或门窗编号】过滤选择条件为图块名称或门窗编号，快速选择同名图块，或编号相同的门窗时使用。
每类过滤条件可以同时选择多个，即采用多重过滤条件选择。也可以连续多次使用【过滤选择】，多次选择的结果自动叠加。
12.2.3 过滤选择
2. 墙体、柱子、门窗和房间的过滤选项是将建筑数据作为过滤条件，批量选出建筑构件和房间对象。
操作步骤：
1）选择过滤类选项卡，五类过滤条件同时只能有一种有效；
2）在某类过滤中勾选过滤条件，可多选；
3）命令行提示“请选择一个参考对象”时，点取作为过滤条件的对象；
4）接着命令行提示“选择对象”，可在复杂图中单选或框选对象，系统自动过滤出符合条件的对象组成选择集。
5）命令结束后，可对选择集对象进行批量操作。
12.2.3 过滤选择
屏幕菜单命令：【工具一】→【对象查询】（DXCX）
利用光标在各个对象上面移动，动态查询显示其信息，并可以点击对象进入对象编辑。
调用【对象查询】命令后，光标靠近对象屏幕就会出现数据文本窗口，显示该对象的有关数据，此时如果点取对象，则自动调用对象编辑功能进行编辑修改，修改完毕继续进行对象查询。
对于建筑对象，将有反映该对象的详细的数据；而对于中望CAD的标准对象，只列出对象类型和通用的图层、颜色、线型等信息。
12.2.4 对象查询
屏幕菜单命令：【工具一】→【对象编辑】（DXBJ）
本命令依照所面向的自定义对象，自动调出对应的编辑功能进行编辑，几乎所有的建筑对象都支持本功能。
12.2.5 对象编辑
屏幕菜单命令：【工具一】→【布尔编辑】（BEBJ）
本命令利用布尔交集、并集、差集的方法修改对象的边界，功能强大。
目前支持如下对象：
建筑对象：平板/双跑楼梯/房间/柱子/人字坡顶;
中望CAD对象：封闭的PLINE和CIRCLE。
12.2.6 布尔编辑
屏幕菜单命令：【工具一】→【解除编组】（JCBZ）
【编组开/关】
【编组开/关】用于控制剖面楼梯、其他楼梯和自动扶梯对象是否整体按组创建，而【解除编组】则用于将图中的编组解除。
12.2.7 对象编组
