项目9
创建建筑剖立面
《建筑CAD课程》
9.1 立面图
9.2 剖面图
9.3 剖面墙梁辅助工具
项目9 创建建筑剖立面
目录
Content
9.4 剖面楼梯辅助工具
9.5 立剖辅助

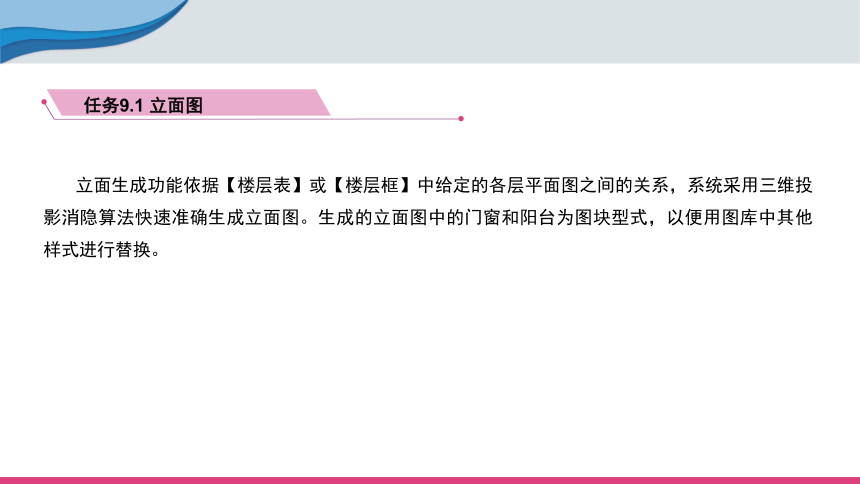

立面生成功能依据【楼层表】或【楼层框】中给定的各层平面图之间的关系，系统采用三维投影消隐算法快速准确生成立面图。生成的立面图中的门窗和阳台为图块型式，以便用图库中其他样式进行替换。
任务9.1 立面图
9.1.1 建筑立面
屏幕菜单命令：【立剖面】→【建筑立面】（JZLM）
按照【楼层表】或【楼层框】所建立的楼层关系，依据平面图中的三维信息，生成某个视向的整楼建筑立面图。
下面将以一个小别墅为例，详细介绍建筑立面的生成操作步骤：
1. 把如图所示的平面图分别保存为3个不同的文件。我们这里把它们分别以1F、2F和3F的文件名保存在了桌面一个名为“小别墅”的文件夹里。
9.1.1 建筑立面
2. 打开一层平面图，选择【立剖面】→【建筑立面】选项。
3. 根据命令行提示选择需要生成的立面方向。例如我们输入“F”生成正立面。
4. 选择需要显示在立面图上的轴线或直接回车。

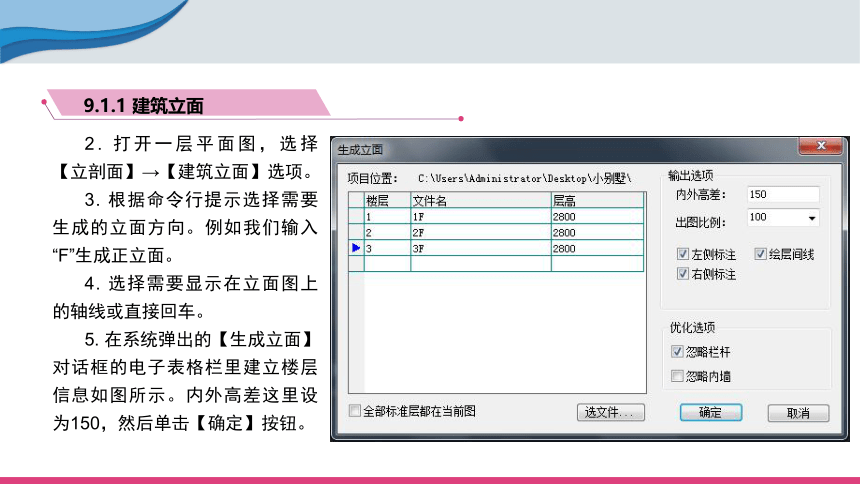

5. 在系统弹出的【生成立面】对话框的电子表格栏里建立楼层信息如图所示。内外高差这里设为150，然后单击【确定】按钮。
9.1.1 建筑立面

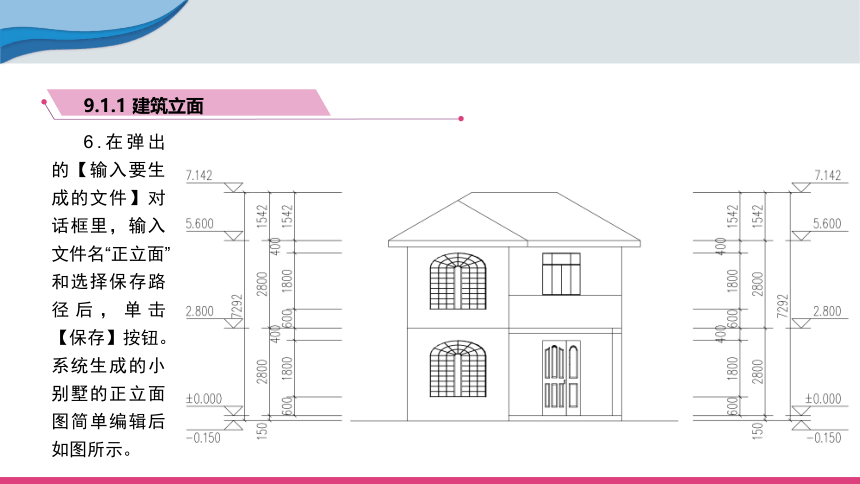

6.在弹出的【输入要生成的文件】对话框里，输入文件名“正立面”和选择保存路径后，单击【保存】按钮。系统生成的小别墅的正立面图简单编辑后如图所示。
9.1.2 局部立面
屏幕菜单命令：【立剖面】→【局部立面】（JBLM）
本命令用于生成当前标准层、局部构件或三维图块等三维实体对象在选定方向上的立面图。生成的立面图内容取决于选定的对象的三维图形。本命令按照三维的视图投影进行消隐，优化的算法使立面生成快速而准确，立面中对应三维对象的二维表达线段保留与三维同图层。

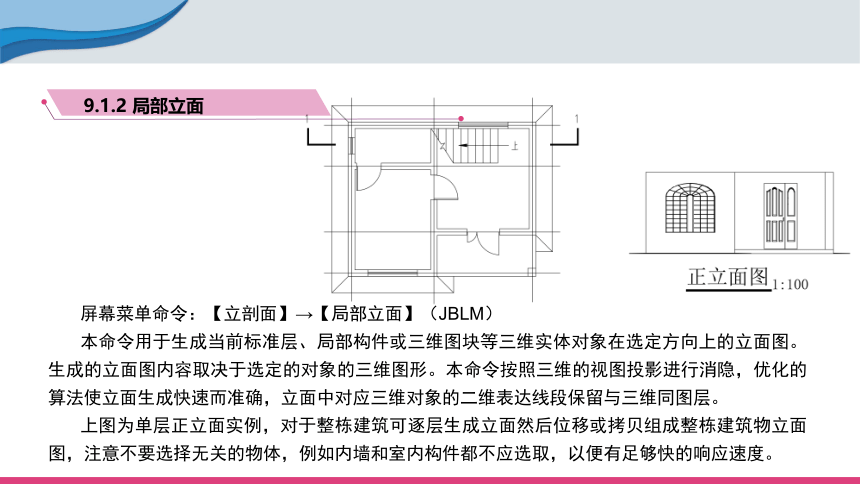

上图为单层正立面实例，对于整栋建筑可逐层生成立面然后位移或拷贝组成整栋建筑物立面图，注意不要选择无关的物体，例如内墙和室内构件都不应选取，以便有足够快的响应速度。
9.1.2 局部立面
右图为单个楼梯构件的立面生成实例。我们还可以用一个三维图块，生成多个立面或顶面二维图，扩展二维图库。
9.2 剖面图
9.1 立面图
9.3 剖面墙梁辅助工具
项目9 创建建筑剖立面
目录
Content
9.4 剖面楼梯辅助工具
9.5 立剖辅助
任务9.2 剖面图
中望CAD建筑版软件剖面的主体构件采用了自定义对象技术，包括：剖面墙、剖面板、剖面梁、剖面门窗和剖面梯段，以及用于特殊造型的剖面造型和剖面轮廓。这些构件之间具有智能关系，彼此的遮挡由软件自动处理。剖面图的生成过程与立面图相似，区别在于立面只需确定投影方向，而剖面图除了需要指定投影方向外，还需指定剖切位置，因此生成剖面之前，平面图必须标注有【剖切符号】符号。
9.2.1 建筑剖面
屏幕菜单命令：【立剖面】→【建筑剖面】（JZPM）
根据楼层表的层高定义和用户选择的平面剖切线，生成建筑剖面图，其中墙、板、梁、门窗、梯段剖切生成自定义对象。
下面将以一个小别墅为例，详细介绍建筑立面的生成操作步骤：
1. 把如图所示的平面图分别保存为3个不同的文件。我们这里把它们分别以1F、2F和3F的文件名保存在了桌面一个名为“小别墅”的文件夹里。
2. 打开一层平面图，选择【立剖面】→【建筑剖面】选项。
3. 选择一层平面图中的剖切符号。
4. 选择需要显示在剖面图上的轴线或直接回车。
9.2.1 建筑剖面
5. 在系统弹出的【生成剖面】对话框的电子表格栏里建立楼层信息如图所示。内外高差这里设为150，若生成立面时已经建立，可直接单击【确定】按钮。
9.2.1 建筑剖面
6.在弹出的【输入要生成的文件】对话框里，输入文件名“1-1剖面”和选择保存路径后，单击【保存】按钮。系统生成的小别墅的1-1剖面图简单编辑后如图所示。
9.2.2 局部剖面
屏幕菜单命令：【立剖面】→【局部剖面】（JBPM）
根据选定的平面剖切线确定的位置和方向，生成当前标准层、局部构件或三维图块等三维实体对象的剖面图。与建筑剖面一样，主体构件也是生成自定义对象，事先也是必须建立剖切线。图为单层剖切实例。
