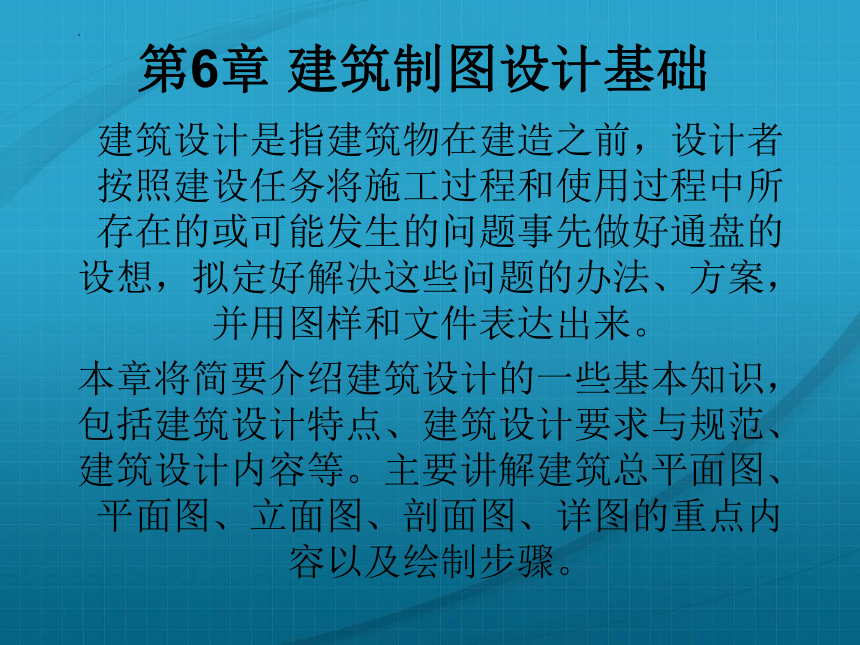

第6章 建筑制图设计基础
建筑设计是指建筑物在建造之前，设计者按照建设任务将施工过程和使用过程中所存在的或可能发生的问题事先做好通盘的设想，拟定好解决这些问题的办法、方案，并用图样和文件表达出来。
本章将简要介绍建筑设计的一些基本知识，包括建筑设计特点、建筑设计要求与规范、建筑设计内容等。主要讲解建筑总平面图、平面图、立面图、剖面图、详图的重点内容以及绘制步骤。

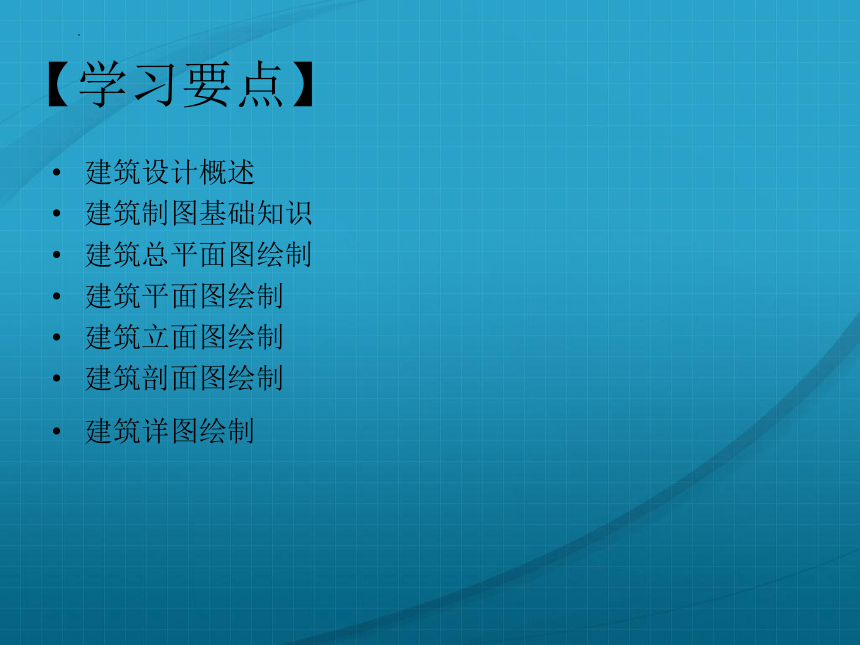

【学习要点】
建筑设计概述
建筑制图基础知识
建筑总平面图绘制
建筑平面图绘制
建筑立面图绘制
建筑剖面图绘制
建筑详图绘制

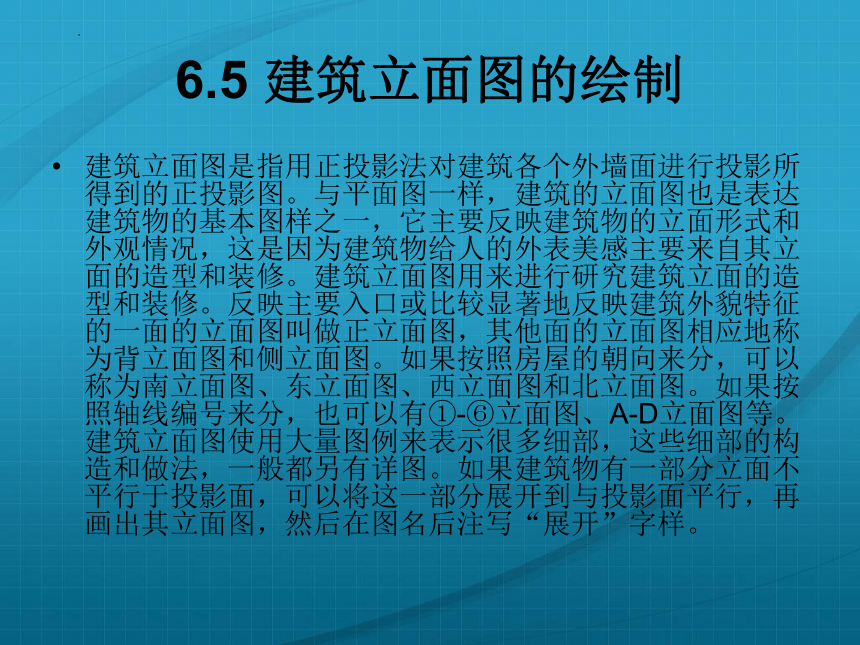

6.5 建筑立面图的绘制
建筑立面图是指用正投影法对建筑各个外墙面进行投影所得到的正投影图。与平面图一样，建筑的立面图也是表达建筑物的基本图样之一，它主要反映建筑物的立面形式和外观情况，这是因为建筑物给人的外表美感主要来自其立面的造型和装修。建筑立面图用来进行研究建筑立面的造型和装修。反映主要入口或比较显著地反映建筑外貌特征的一面的立面图叫做正立面图，其他面的立面图相应地称为背立面图和侧立面图。如果按照房屋的朝向来分，可以称为南立面图、东立面图、西立面图和北立面图。如果按照轴线编号来分，也可以有①-⑥立面图、A-D立面图等。建筑立面图使用大量图例来表示很多细部，这些细部的构造和做法，一般都另有详图。如果建筑物有一部分立面不平行于投影面，可以将这一部分展开到与投影面平行，再画出其立面图，然后在图名后注写“展开”字样。

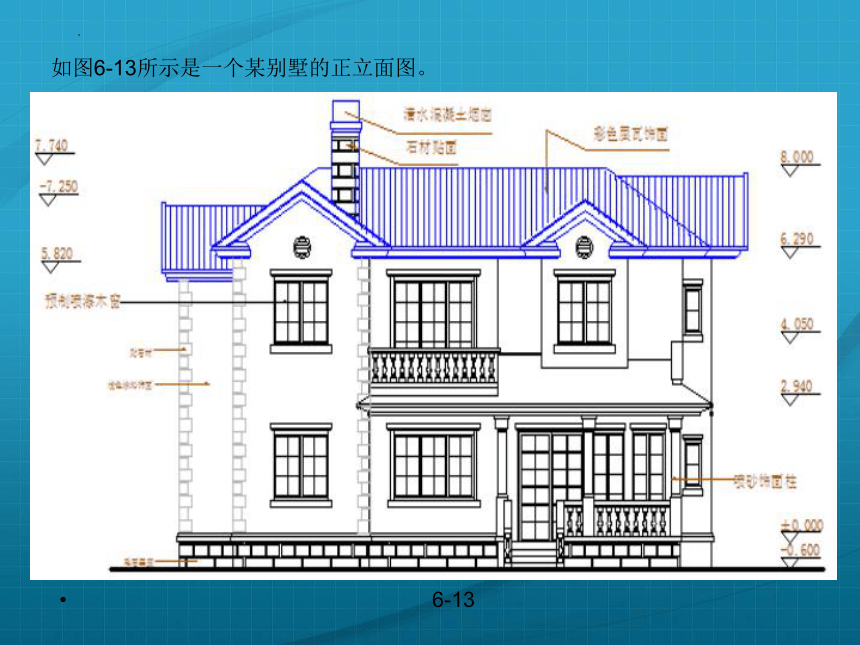

如图6-13所示是一个某别墅的正立面图。
6-13
6.5.1建筑立面图的图示内容
建筑立面图的图示内容主要包括以下4个方面。
1．室内外的地面线、房屋的勒脚、台阶、门窗、阳台、雨篷；室外的楼梯，墙和柱；外墙的预留孔洞、檐口、屋顶、雨水管、墙面修饰构件等。
2．外墙各个主要部位的标高。
3．建筑物两端或分段的轴线和编号。
4．标出各个部分的构造、装饰节点详图的索引符号。使用图例和文字说明外墙面的装饰材料和做法。
6.5.2建筑立面图的命名方式
建筑立面图命名的目的在于能够一目了然地识别其立面的位置。由此可见，各种命名方式都是围绕“明确位置”这一主题来实施的。至于采取哪种方式，则视具体情况而定。
1.以相对主入口的位置特征命名
以相对主入口的位置特征命名的建筑立面图称为正立面图、背立面图和侧立面图。这种方式一般适用于建筑平面图方正、简单，入口位置明确的情况。
2.以相对地理方位的特征命名
以相对地理方位的特征命名，建筑立面图通常称为南立面图、北立面图、东立面图和西立面图。这种方式一般适用于建筑平面图规整、简单，而且朝向相对正南正北偏转不大的情况。
3.以轴线编号来命名
以轴线编号来命名是指用立面起止定位轴线来命名，如①-⑥立面图、E-A立面图等。这种方式命名准确，便于查对，特别适用于平面较复杂的情况。
根据国家标准GB/T-50104，有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称；无定位轴线的建筑物可按平面图各面的朝向确定名称。

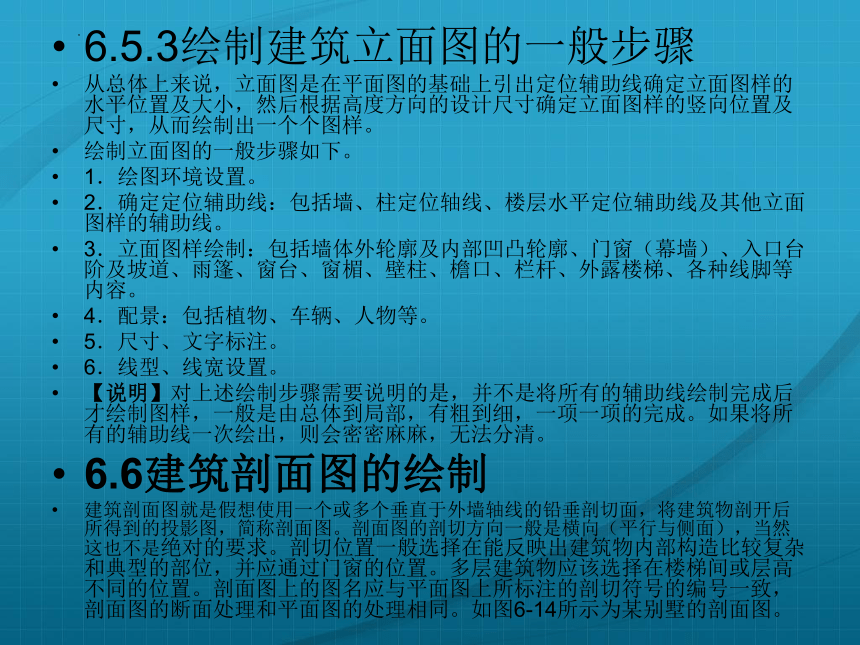

6.5.3绘制建筑立面图的一般步骤
从总体上来说，立面图是在平面图的基础上引出定位辅助线确定立面图样的水平位置及大小，然后根据高度方向的设计尺寸确定立面图样的竖向位置及尺寸，从而绘制出一个个图样。
绘制立面图的一般步骤如下。
1．绘图环境设置。
2．确定定位辅助线：包括墙、柱定位轴线、楼层水平定位辅助线及其他立面图样的辅助线。
3．立面图样绘制：包括墙体外轮廓及内部凹凸轮廓、门窗（幕墙）、入口台阶及坡道、雨篷、窗台、窗楣、壁柱、檐口、栏杆、外露楼梯、各种线脚等内容。
4．配景：包括植物、车辆、人物等。
5．尺寸、文字标注。
6．线型、线宽设置。
【说明】对上述绘制步骤需要说明的是，并不是将所有的辅助线绘制完成后才绘制图样，一般是由总体到局部，有粗到细，一项一项的完成。如果将所有的辅助线一次绘出，则会密密麻麻，无法分清。
6.6建筑剖面图的绘制
建筑剖面图就是假想使用一个或多个垂直于外墙轴线的铅垂剖切面，将建筑物剖开后所得到的投影图，简称剖面图。剖面图的剖切方向一般是横向（平行与侧面），当然这也不是绝对的要求。剖切位置一般选择在能反映出建筑物内部构造比较复杂和典型的部位，并应通过门窗的位置。多层建筑物应该选择在楼梯间或层高不同的位置。剖面图上的图名应与平面图上所标注的剖切符号的编号一致，剖面图的断面处理和平面图的处理相同。如图6-14所示为某别墅的剖面图。
6-14

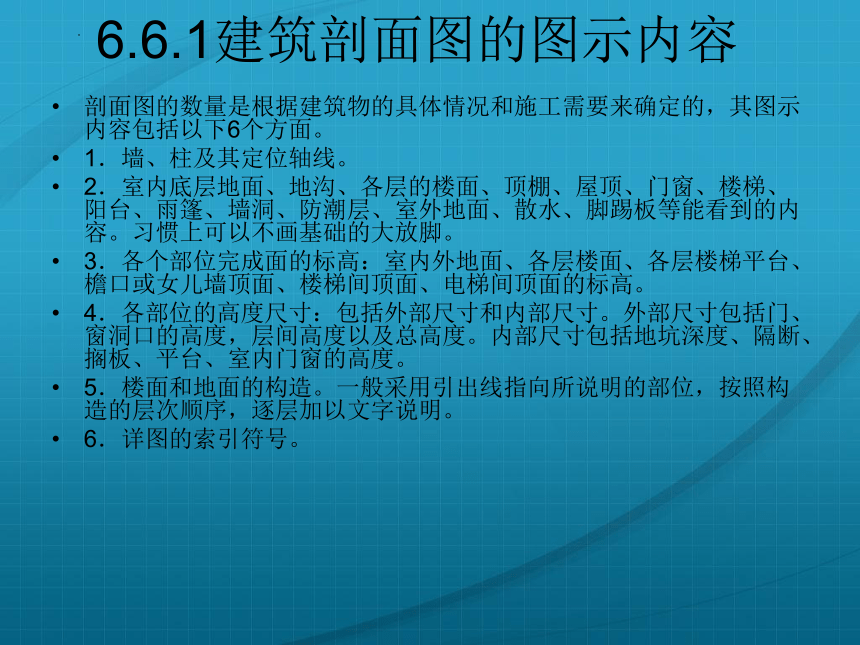

6.6.1建筑剖面图的图示内容
剖面图的数量是根据建筑物的具体情况和施工需要来确定的，其图示内容包括以下6个方面。
1．墙、柱及其定位轴线。
2．室内底层地面、地沟、各层的楼面、顶棚、屋顶、门窗、楼梯、阳台、雨篷、墙洞、防潮层、室外地面、散水、脚踢板等能看到的内容。习惯上可以不画基础的大放脚。
3．各个部位完成面的标高：室内外地面、各层楼面、各层楼梯平台、檐口或女儿墙顶面、楼梯间顶面、电梯间顶面的标高。
4．各部位的高度尺寸：包括外部尺寸和内部尺寸。外部尺寸包括门、窗洞口的高度，层间高度以及总高度。内部尺寸包括地坑深度、隔断、搁板、平台、室内门窗的高度。
5．楼面和地面的构造。一般采用引出线指向所说明的部位，按照构造的层次顺序，逐层加以文字说明。
6．详图的索引符号。

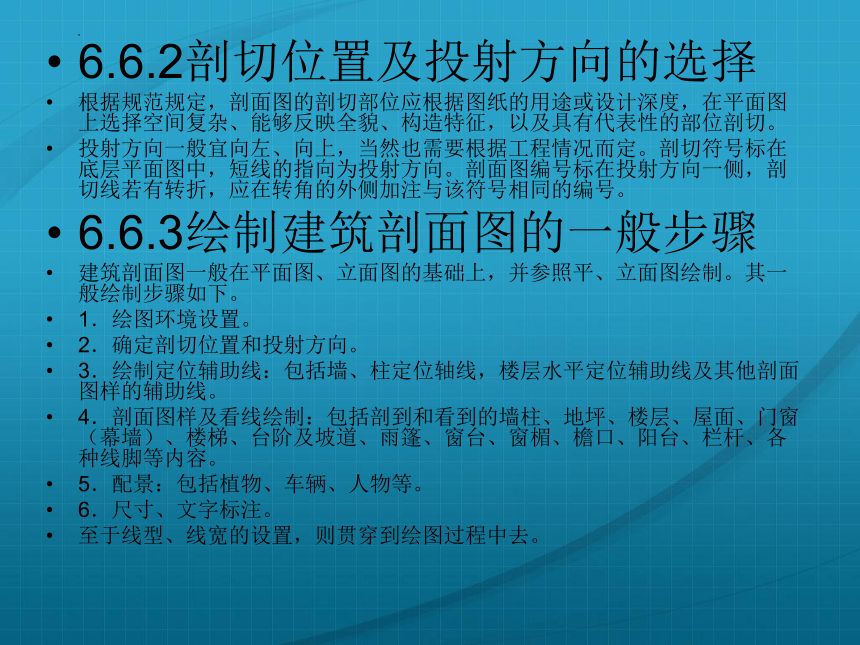

6.6.2剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在平面图上选择空间复杂、能够反映全貌、构造特征，以及具有代表性的部位剖切。
投射方向一般宜向左、向上，当然也需要根据工程情况而定。剖切符号标在底层平面图中，短线的指向为投射方向。剖面图编号标在投射方向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
6.6.3绘制建筑剖面图的一般步骤
建筑剖面图一般在平面图、立面图的基础上，并参照平、立面图绘制。其一般绘制步骤如下。
1．绘图环境设置。
2．确定剖切位置和投射方向。
3．绘制定位辅助线：包括墙、柱定位轴线，楼层水平定位辅助线及其他剖面图样的辅助线。
4．剖面图样及看线绘制：包括剖到和看到的墙柱、地坪、楼层、屋面、门窗（幕墙）、楼梯、台阶及坡道、雨篷、窗台、窗楣、檐口、阳台、栏杆、各种线脚等内容。
5．配景：包括植物、车辆、人物等。
6．尺寸、文字标注。
至于线型、线宽的设置，则贯穿到绘图过程中去。
6.7建筑详图的绘制
前面介绍的平面、立面、剖面图均是全局性的图纸，由于比例的限制，不可能将一些复杂的细部或局部做法表示清楚，因此需要将这些细部和局部的构造、材料及相互关系采用较大的比例详细绘制出来，以指导施工。这样的建筑图形称为详图，也称大样图。对于局部平面（如厨房、卫生间）放大绘制的图形，习惯叫做放大图。需要绘制详图或局部平面放大图的位置一般包括室内外墙节点、楼梯、电梯、厨房、卫生间、门窗、室内外装饰等。
内外墙节点一般用平面和剖面表示，常用比例为1：20。平面节点详图表示出墙、柱或构造柱的材料和构造关系。剖面节点详图即常说的墙身详图，需要表示出墙体与室内外地坪、楼面、屋面的关系，同时表示出相关的门窗洞口、梁或圈梁、雨篷、阳台、女儿墙、檐口、散水、防潮层、屋面防水、地下室防水等构造的做法。墙身详图可以从室内外地坪、防潮层处开始一直画到女儿墙压顶。为了节省图纸，在门窗洞口处可以断开，也可以重点绘制地坪、中间层、屋面处的几个节点，而将中间层重复使用的节点集中到一个详图中表示。节点编号一般由上到下编号。如图6-15所示为台阶的结构详图。
6-15
6.7.1建筑详图的图示内容
1．楼梯详图
包括平面、剖面和节点3部分。平面、剖面常用1：50的比例绘制，楼梯中的节点详图可以根据对象大小酌情采用1：5、1：10、1：20等比例。楼梯平面图与建筑平面图不同之处在于：它只需绘制出楼梯及四面相接的墙体；而且，楼梯平面图需要准确地表示出楼梯间净空、梯段长度、梯段宽度、踏步宽度和级数、栏杆（栏板）的大小及位置，以及楼面、平台处的标高等。楼梯间剖面图只需绘制出与楼梯相关的部分，相邻部分可用折断线断开。选择在底层第一跑梯并能够剖到门窗的位置剖切，向底层另一跑梯段方向投射。尺寸需要标注层高、平台、梯段、门窗洞口、栏杆高度等竖向尺寸，并应标注出室内外地坪、平台、平台梁底面的标高。水平方向需要标注定位轴线及编号、轴线尺寸、平台、梯段尺寸等。梯段尺寸一般用“踏步宽（高）×级数=梯段宽（高）”的形式表示。此外，楼梯剖面上还应注明栏杆构造节点详图的索引编号。
2．电梯详图
一般包括电梯间平面图、机房平面图和电梯间剖面图3部分，常用1：50的比例绘制。平面图需要表示出电梯井、电梯厅、前室相对定位轴线的尺寸及自身的净空尺寸，表示出电梯图例及配重位置、电梯编号、门洞大小及开口形式、地坪标高等。机房平面需要表现出设备平台位置及平面尺寸、顶面标高、楼面标高，以及通往平台的梯子形式等内容。剖面图需要剖在电梯井、门洞处，表示出地坪、楼层、地坑、机房平台的竖向尺寸和高度，标注出门洞高度。为了节约图纸，中间相同部分可以折断绘制。
3．厨房、卫生间放大图
根据其大小可酌情采用1：30、1：40、1：50的比例绘制。需要详细表示出各种设备的形状、大小、位置、地面设计标高、地面排水方向，以及坡度等，对于需要进一步说明的构造节点，需标明详细索引符号、绘制节点详图或引用图集 。
4．门窗详图
一般包括立面图、断面图节点详图等内容。立面图常用1：20的比例绘制，断面图常用1：5的比例绘制，节点图常用1：10的比例绘制。标准化的门窗可以引用有关标准图集，说明其门窗图集编号和所在位置。根据《建筑工程设计文件编制深度规定》（2003年版），非标准的门窗、幕墙需绘制详图。如委托加工，需绘制出立面分格图，标明开取扇、开取方向，说明材料、颜色，以及与主体结构的连接方式等。
对详图形而言，详图兼有平面图、立面图、剖面图的特征，他综合了平面图、立面图、剖面图绘制的基本操作方法，并具有自己的特点，只要掌握一定的绘图程序，难度应该不大。真正的难度在于对建筑构造、建筑材料、建筑规范等相关知识的掌握。
通过对建筑详图的说明，读者已经清楚的了解了建筑详图的绘制内容，具体如下所示。
1．具有详图编号，而且要求对应平面图上的剖切符号编号。
2．详图说明的建筑屋面、楼层、地面和檐口的构造。
3．详图说明楼板与墙的连接情况以及楼梯梯段与梁、柱之间的连接情况。
4．详细说明门窗顶、窗台及过梁的构造情况。
5．详细说明勒脚、散水等构造的具体情况。
6．具有各个部位的标高以及各个细部的大小尺寸和文字说明。
6.7.2绘制建筑详图的一般步骤
详图绘制的一般步骤如下。
1．图形轮廓绘制：包括断面轮廓和看线。
2．材料图例填充：包括各种材料图例选用和填充。
3．符号、尺寸、文字等标注：包括设计深度要求的轴线及编号、标高，索引、折断符号和尺寸、说明文字等。
【本章小结】
本章讲述了建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图的基本概念、绘制要求及其绘制步骤。
在总平面图的绘制概述中，介绍了方案设计、初步设计、施工图设计三个阶段，讲解了用地范围及其相关术语。为后续的学习做了一定的铺垫。
6.8 思考与练习
1．思考题
1）建筑总平面图能够表达什么？
2）总平面图中的图例有哪些？
3）什么是建筑用地边界线？
4）什么是道路红线？
5）什么是建筑红线？
6）红线后退与边界后退有什么不同？
7）建筑平面图根据剖切位置不同可以分成几类？
8）建筑立面图的分类方法是什么？
2.选择题
1）关于矩形说法错误的是？（ ）
A、根据矩形的周长就可以绘制矩形
B、矩形是复杂实体，是多段线
C、矩形可以进行倒圆、倒角
D、已知面积和一条边长度可以绘制矩形
2）在进行修剪操作时，首先要定义修剪边界，没有选择任何对象，而是直接按回车或空格，则？（ ）
A、无法进行下面的操作
B、系统继续要求选择修剪边界
C、修剪命令马上结束
D、所有显示的对象作为潜在的剪切边
3）利用偏移命令不可以？（ ）
A、复制直线
B、创建等距曲线
C、删除图形
D、画平行线
4）关于ZOOM（缩放）和PAN（平移）的几种说法，哪一个正确？（　）
Ａ．ZOOM改变实体在屏幕上的显示大小，也改变实体的实际尺寸
Ｂ．ZOOM改变实体在屏幕上的显示大小，但不改变实体的实际尺寸
Ｃ．PAN改变实体在屏幕上的显示位置，也可改变实体的实际位置
Ｄ．PAN改变实体在屏幕上的显示位置，其坐标值也随之改变
５）现在要将A对象的特性匹配到B对象上，方法是？（　）
A．调用“特性匹配”，首先选择选择“源对象”A，然后选择“目标对象”B
B．调用“特性匹配”，首先选择选择“目标对象”B，然后选择“源对象”A
C．调用“特性匹配”，选择A和B
D．选择A和B，调用“特性匹配”
3．请观察下面图形时什么图
（平面图、立面图、剖面图、详图）
题图6-1
题图6-2
题图6-3
题图6-4
题图6-5
