项目6
创建楼梯及建筑设施
6.3 其他设施
6.1 楼梯
6.2 楼梯附件
项目6 创建楼梯及建筑设施
目录
Content

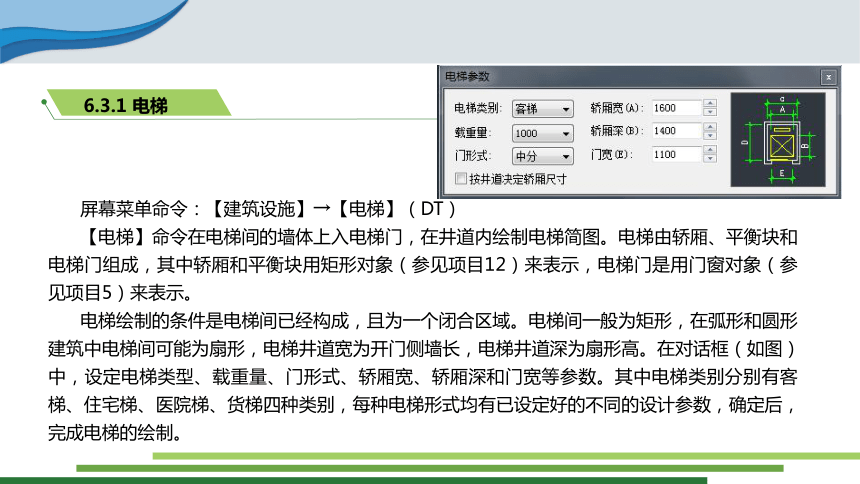

屏幕菜单命令：【建筑设施】→【电梯】（DT）
【电梯】命令在电梯间的墙体上入电梯门，在井道内绘制电梯简图。电梯由轿厢、平衡块和电梯门组成，其中轿厢和平衡块用矩形对象（参见项目12）来表示，电梯门是用门窗对象（参见项目5）来表示。
电梯绘制的条件是电梯间已经构成，且为一个闭合区域。电梯间一般为矩形，在弧形和圆形建筑中电梯间可能为扇形，电梯井道宽为开门侧墙长，电梯井道深为扇形高。在对话框（如图）中，设定电梯类型、载重量、门形式、轿厢宽、轿厢深和门宽等参数。其中电梯类别分别有客梯、住宅梯、医院梯、货梯四种类别，每种电梯形式均有已设定好的不同的设计参数，确定后，完成电梯的绘制。
6.3.1 电梯

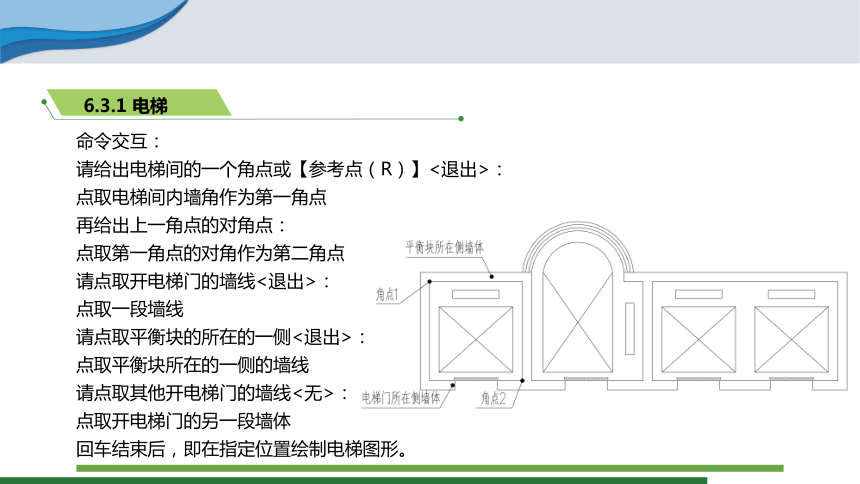

命令交互：
请给出电梯间的一个角点或【参考点（R）】<退出>：
点取电梯间内墙角作为第一角点
再给出上一角点的对角点：
点取第一角点的对角作为第二角点
请点取开电梯门的墙线<退出>：
点取一段墙线
请点取平衡块的所在的一侧<退出>：
点取平衡块所在的一侧的墙线
请点取其他开电梯门的墙线<无>：
点取开电梯门的另一段墙体
回车结束后，即在指定位置绘制电梯图形。
6.3.1 电梯

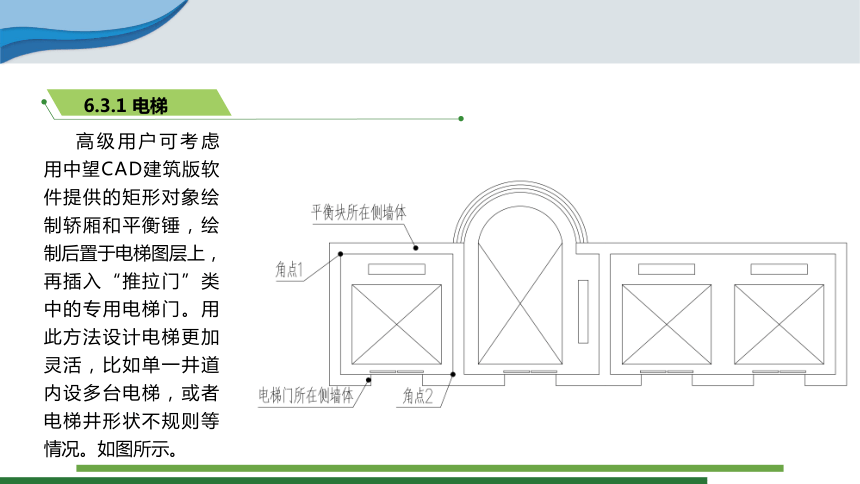

高级用户可考虑用中望CAD建筑版软件提供的矩形对象绘制轿厢和平衡锤，绘制后置于电梯图层上，再插入“推拉门”类中的专用电梯门。用此方法设计电梯更加灵活，比如单一井道内设多台电梯，或者电梯井形状不规则等情况。如图所示。
6.3.1 电梯
6.3.2 自动扶梯

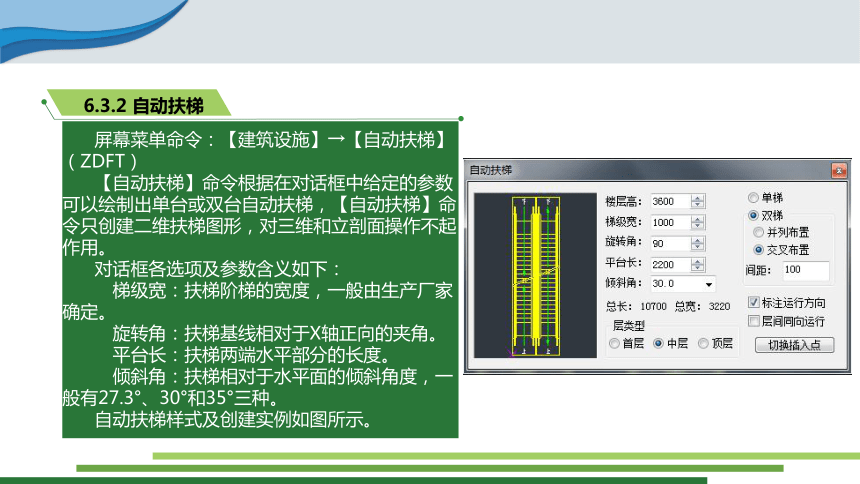

屏幕菜单命令：【建筑设施】→【自动扶梯】（ZDFT）
【自动扶梯】命令根据在对话框中给定的参数，可以绘制出单台或双台自动扶梯，【自动扶梯】命令只创建二维扶梯图形，对三维和立剖面操作不起作用。
对话框各选项及参数含义如下：
梯级宽：扶梯阶梯的宽度，一般由生产厂家确定。
旋转角：扶梯基线相对于X轴正向的夹角。
平台长：扶梯两端水平部分的长度。
倾斜角：扶梯相对于水平面的倾斜角度，一般有27.3°、30°和35°三种。

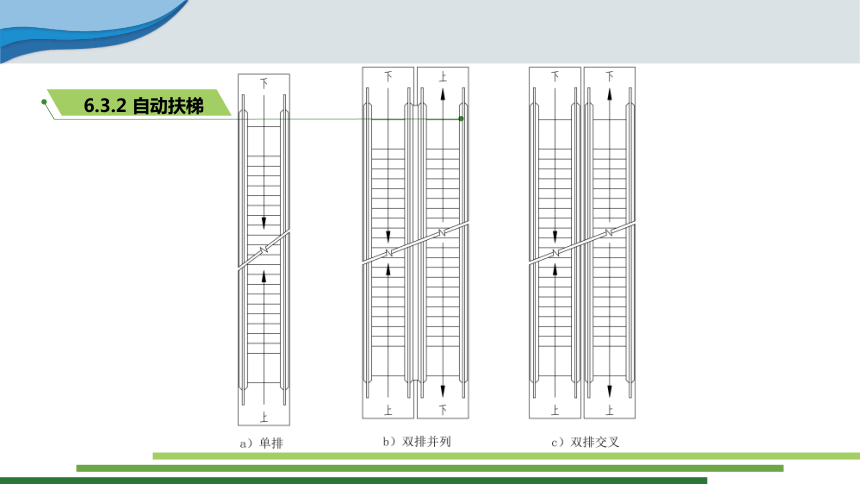

自动扶梯样式及创建实例如图所示。
6.3.2 自动扶梯
6.3.3 阳台

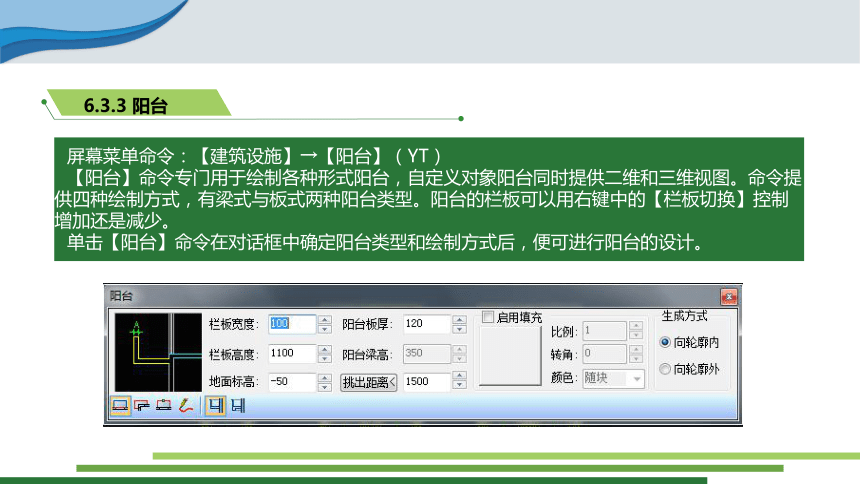

屏幕菜单命令：【建筑设施】→【阳台】（YT）
【阳台】命令专门用于绘制各种形式阳台，自定义对象阳台同时提供二维和三维视图。命令提供四种绘制方式，有梁式与板式两种阳台类型。阳台的栏板可以用右键中的【栏板切换】控制增加还是减少。
单击【阳台】命令在对话框中确定阳台类型和绘制方式后，便可进行阳台的设计。
6.3.3 阳台

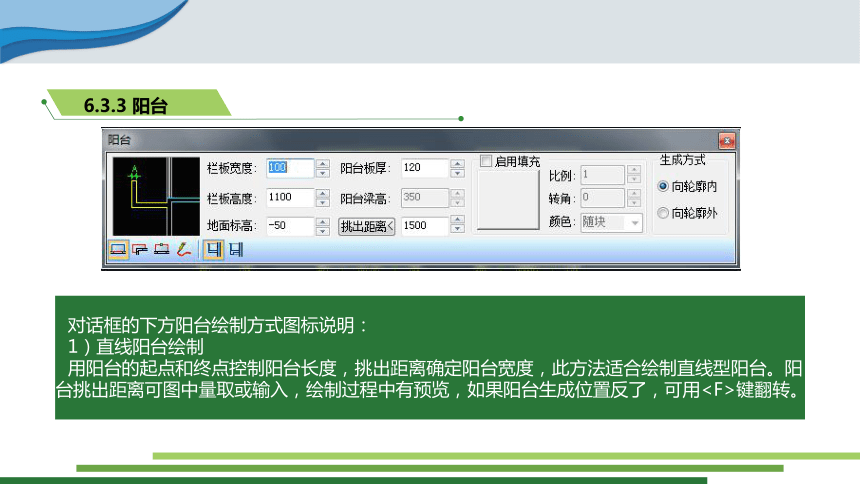

对话框的下方阳台绘制方式图标说明：
1）直线阳台绘制
用阳台的起点和终点控制阳台长度，挑出距离确定阳台宽度，此方法适合绘制直线型阳台。阳台挑出距离可图中量取或输入，绘制过程中有预览，如果阳台生成位置反了，可用键翻转。
2）外墙偏移生成法
用阳台的起点和终点控制阳台长度，按墙体向外偏移距离作为阳台宽来绘制阳台。此方法适合绘制阳台栏板形状与墙体形状相似的阳台。如图。
生成的阳台有边线和顶点两种夹点，可用来拖拽编辑。
6.3.3 阳台
3）栏板轮廓线生成法
事先准备好一根代表栏板外轮廓的PLINE线，两个端点必须与外墙线相交。本方法适用于绘制复杂形式的阳台。
命令交互：
选择平台轮廓<退出>：
选取已经准备好的一根代表栏板外轮廓的PLINE线
选择经过的墙：
选择与阳台相关的墙体，不要选择可能影响系统进行判断的多余墙体。
回车即可生成阳台，同样可采用阳台特性夹点拖拽编辑。
6.3.3 阳台
4）直接绘制法
依据外墙直接绘制阳台，适用范围比较广，可创建直线阳台、转角阳台、阴角阳台、凹阳台和弧线阳台，以及直弧阳台。
命令交互：
起点或【参考点（R）】<退出>：
在外墙上准备生成阳台的那侧点取阳台起点
直段下一点【弧段（A）/回退（U）】<结束>：
点取阳台的第一个转折点
直段下一点【弧段（A）/回退（U）】<结束>：
继续点取阳台的转折点，或回应A转换成弧段。
直段下一点【弧段（A）/回退（U）】<结束>：
继续点取阳台的转折点，直到终点，必须交在墙体外皮上，回车结束。
6.3.3 阳台
右图的阳台实例的创建中，栏板轮廓的每个转折点都要点取，对应命令行提示的“下一点”，终点点取结束后回车生成。
阳台支持敞开和封闭两种类型，阳台命令直接绘制的是敞开式，可以在OPM中设置为封闭式，设置成封闭式后阳台上生出阳台窗，利用【窗棂展开】和【窗棂映射】可为其设计窗棂。此外，在OPM中可加窗编号，支持统计到门窗表。
并且支持阳台由开敞阳台变为封闭阳台，可在OPM中进行阳台敞开形式的切换。
6.3.3 阳台
6.3.4 台阶
屏幕菜单命令：【建筑设施】→【台阶】（TJ）
本命令提供多种手段创建台阶，既可创建上行台阶也可创建下行台阶。台阶的绘制方法与阳台绘制相似，创建对话框见下图。
6.3.4 台阶
对话框选项和参数的含义如下：
【台阶高度】台阶总高度。
【踏步高度】每个踏步的高度，踏步高度只能等高。
【踏步数目】由台阶高度和踏步高度计算出的踏步数目，必须为整数。
【踏步宽度】踏步平台的水平宽度。
【平台长度】/【平台宽度】面对着门时，左右方向为长度，前后方向为宽度。可图中取宽。
【标高】台阶平台的标高，上行台阶为顶平台标高，下行台阶则是底平台的标高。
【起始踏步】/【终止踏步】本选项只对“沿墙异型台阶”模式有效，表示台阶首尾两端是否建造踏步。
6.3.4 台阶
系统提供七种创建台阶模式，在右图中列出：
各种台阶类型的说明：
1）矩形单面台阶适于平直墙体，只有台阶正面有踏步，在对话框中设置有关参数，直接生成。
2）矩形三面台阶适于平直墙体，台阶三面都有踏步，按对话框中设置的参数直接生成。
3）矩形阴角台阶正交阴角专用，台阶两面有踏步，直接生成。
4）圆弧台阶适于平直墙体，台阶踏步为一圆弧，直接生成。
5）沿墙异型台阶适于台阶平台形状与墙体一致的情况，图中确定始终点，直接生成。
6.3.4 台阶
6）平台异型台阶适于各种墙体，依赖事先准备好的PLINE和墙体，
7）自绘轮廓台阶适于各种墙体，用户在图中自绘平台轮廓线。
台阶作为自定义的构件对象，可以用夹点来编辑修改平台的轮廓形状。对于前四种类型，即矩形单面台阶、矩形三面台阶、矩形阴角台阶和圆弧台阶有移动平台和改平台尺寸两种夹点可用。后三种模式，即沿墙异型台阶、平台异型台阶和自绘轮廓台阶则有更改顶点位置和更改各边位置两种编辑夹点。
6.3.5 坡道
屏幕菜单命令：【建筑设施】→【坡道】（PD）
本命令通过参数构造直线型单跑室外坡道。多跑、曲边与圆弧等复杂坡道由前面介绍的梯段或楼梯中的“作为坡道”功能创建完成。
点取【坡道】命令弹出如图所示坡道设置对话框：
6.3.5 坡道
命令交互：
门口左侧<退出>：
点取准备插入坡道的大门左侧墙体角点
门口右侧<退出>：
点取准备插入坡道的大门右侧墙体角点
选取的门口左右侧两点只是插入方式的参考点，两点连线决定插入方向，插入位置在两点连线的中点处。准确的位置调整可以用坡道的特征夹点拖拽实现。
对话框中选项的意义如下：
【坡顶标高】坡道最高点的标高，此参数确保坡道与门口竖向对齐。
6.3.5 坡道
各平面尺寸与模型上的对应关系如图所示：
6.3.5 坡道
通过选项组合，共可生成如下八种变化形式坡道，如图：
6.3.6 雨蓬
雨蓬的形式很多样，特别是公共建筑的雨蓬形式，往往非常复杂。中望CAD建筑版软件没有提供专用的雨蓬构造功能，用户可以用其他功能代替。简单的雨蓬可以用【三维工具】下的【平板】和【路径曲面】等来构造，复杂的雨蓬就要使用更多的功能来组合。
6.3.7 散水
屏幕菜单命令：【建筑设施】→【散水】（SS）
散水是用路径曲面对象来表示的，支持剪裁和夹点编辑。本命令依据自动搜索整栋建筑物的外墙线，生成二维和三维一体化的散水。散水与阳台、台阶、坡道、墙体造型以及柱子有智能遮挡关系，当这些对象与散水重叠或交叉时将自动遮挡掉散水线。此外，散水还支持中望CAD建筑版软件的修剪和延伸，各段散水支持单独拖拽夹点改宽度。
6.3.7 散水
对话框选项和参数含义如下：
【室内外高差】室内地面与室外地坪标高之差，通常散水的底面落在室外地坪上。
【偏移外墙皮】散水外缘到外墙外皮的距离，即散水水平宽度。
【伸缩缝宽度】搜索外墙线时，跨过伸缩缝生成散水，本参数设置跨过的宽度。
【创建室内外高差平台】首层地面的室内外高差平台，在外墙墙身最底处形成勒脚，适于无地下室的房屋。该平台为平板对象，可双击对其进行编辑。
如果有地下室或首层各房间地面标高不同（比如车库的地面常比其他房间低），则不适合用本命令来构造，而应当改外墙底标高使墙体下延，参见项目4所介绍的【改外墙高】。
6.3.7 散水
