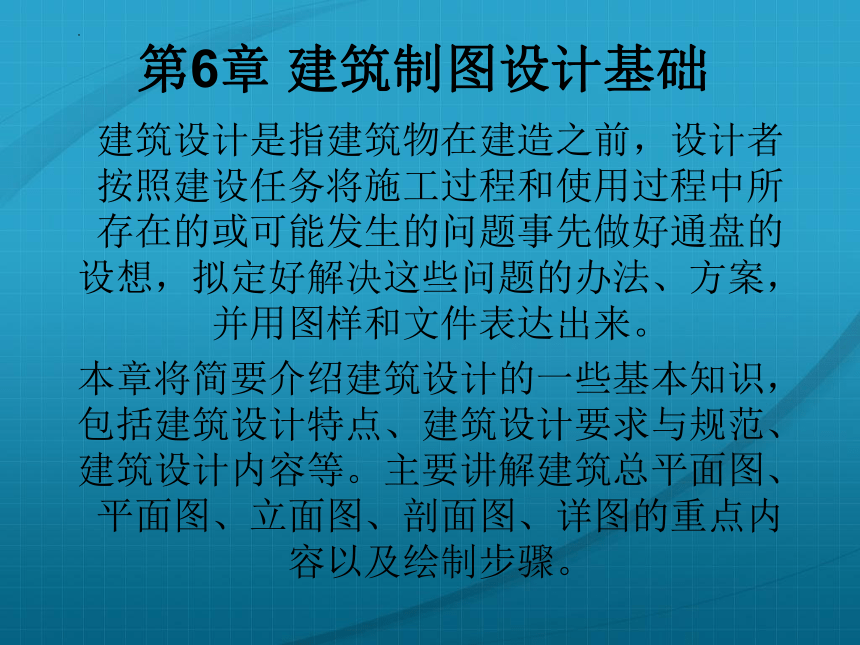

第6章 建筑制图设计基础
建筑设计是指建筑物在建造之前，设计者按照建设任务将施工过程和使用过程中所存在的或可能发生的问题事先做好通盘的设想，拟定好解决这些问题的办法、方案，并用图样和文件表达出来。
本章将简要介绍建筑设计的一些基本知识，包括建筑设计特点、建筑设计要求与规范、建筑设计内容等。主要讲解建筑总平面图、平面图、立面图、剖面图、详图的重点内容以及绘制步骤。

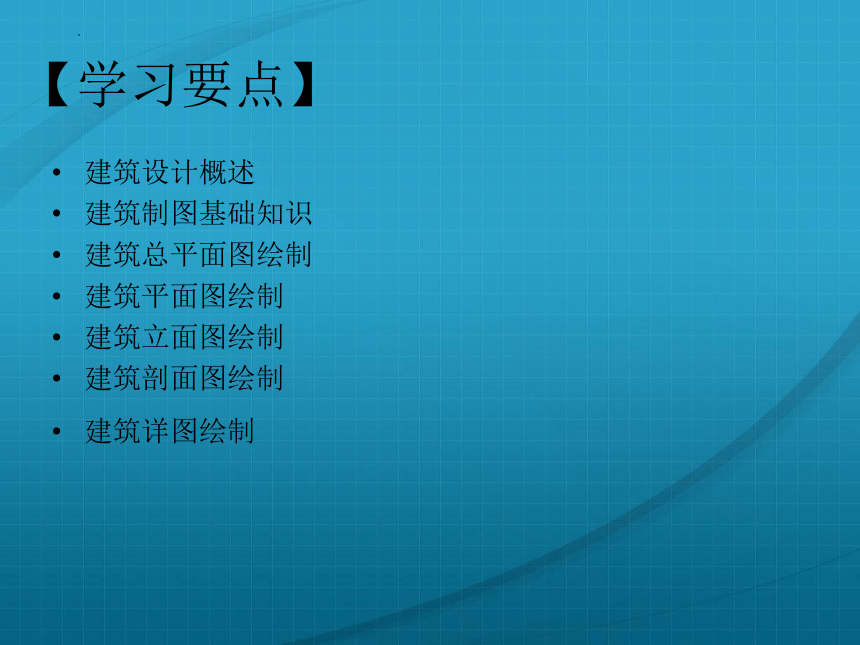

【学习要点】
建筑设计概述
建筑制图基础知识
建筑总平面图绘制
建筑平面图绘制
建筑立面图绘制
建筑剖面图绘制
建筑详图绘制

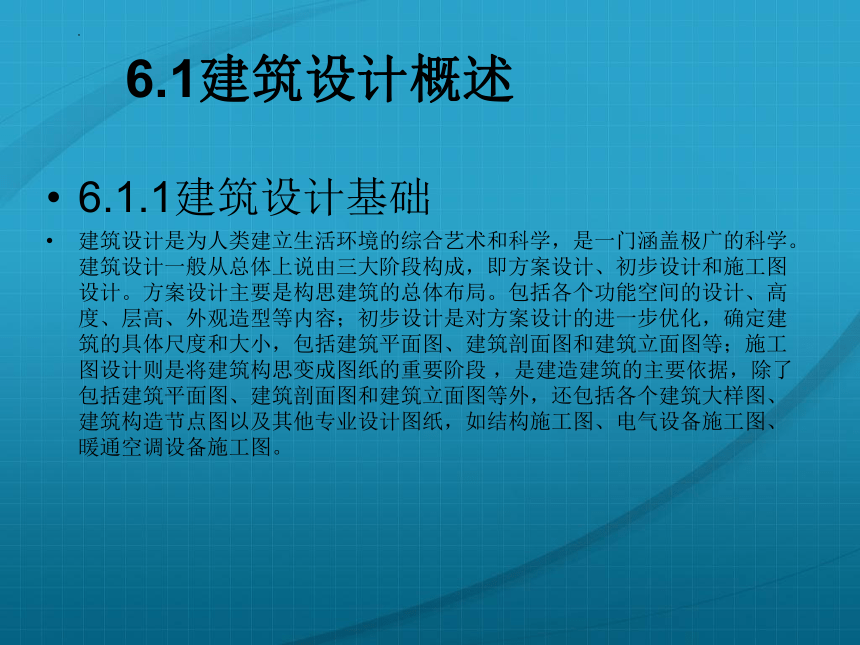

6.1建筑设计概述
6.1.1建筑设计基础
建筑设计是为人类建立生活环境的综合艺术和科学，是一门涵盖极广的科学。建筑设计一般从总体上说由三大阶段构成，即方案设计、初步设计和施工图设计。方案设计主要是构思建筑的总体布局。包括各个功能空间的设计、高度、层高、外观造型等内容；初步设计是对方案设计的进一步优化，确定建筑的具体尺度和大小，包括建筑平面图、建筑剖面图和建筑立面图等；施工图设计则是将建筑构思变成图纸的重要阶段 ，是建造建筑的主要依据，除了包括建筑平面图、建筑剖面图和建筑立面图等外，还包括各个建筑大样图、建筑构造节点图以及其他专业设计图纸，如结构施工图、电气设备施工图、暖通空调设备施工图。

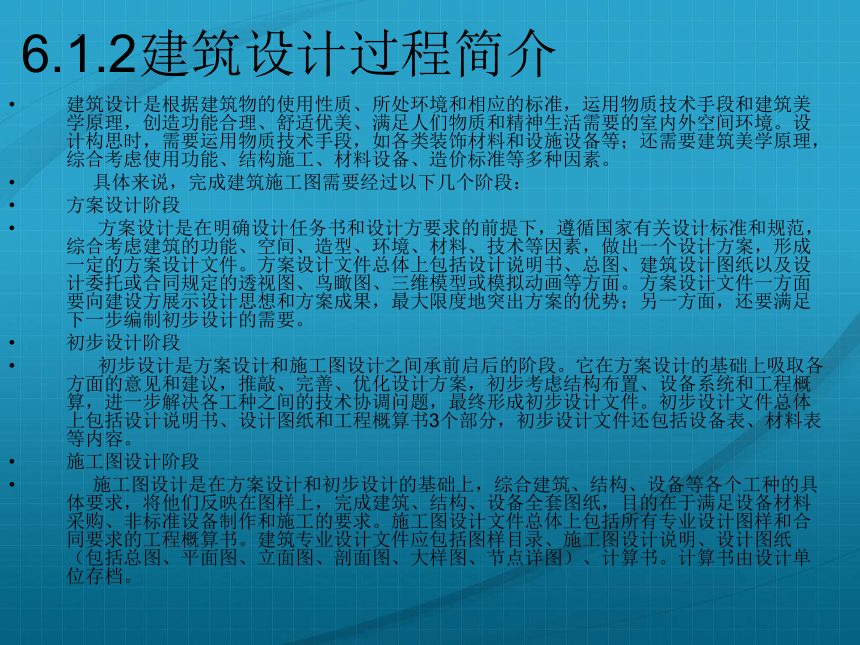

6.1.2建筑设计过程简介
建筑设计是根据建筑物的使用性质、所处环境和相应的标准，运用物质技术手段和建筑美学原理，创造功能合理、舒适优美、满足人们物质和精神生活需要的室内外空间环境。设计构思时，需要运用物质技术手段，如各类装饰材料和设施设备等；还需要建筑美学原理，综合考虑使用功能、结构施工、材料设备、造价标准等多种因素。
具体来说，完成建筑施工图需要经过以下几个阶段：
方案设计阶段
方案设计是在明确设计任务书和设计方要求的前提下，遵循国家有关设计标准和规范，综合考虑建筑的功能、空间、造型、环境、材料、技术等因素，做出一个设计方案，形成一定的方案设计文件。方案设计文件总体上包括设计说明书、总图、建筑设计图纸以及设计委托或合同规定的透视图、鸟瞰图、三维模型或模拟动画等方面。方案设计文件一方面要向建设方展示设计思想和方案成果，最大限度地突出方案的优势；另一方面，还要满足下一步编制初步设计的需要。
初步设计阶段
初步设计是方案设计和施工图设计之间承前启后的阶段。它在方案设计的基础上吸取各方面的意见和建议，推敲、完善、优化设计方案，初步考虑结构布置、设备系统和工程概算，进一步解决各工种之间的技术协调问题，最终形成初步设计文件。初步设计文件总体上包括设计说明书、设计图纸和工程概算书3个部分，初步设计文件还包括设备表、材料表等内容。
施工图设计阶段
施工图设计是在方案设计和初步设计的基础上，综合建筑、结构、设备等各个工种的具体要求，将他们反映在图样上，完成建筑、结构、设备全套图纸，目的在于满足设备材料采购、非标准设备制作和施工的要求。施工图设计文件总体上包括所有专业设计图样和合同要求的工程概算书。建筑专业设计文件应包括图样目录、施工图设计说明、设计图纸（包括总图、平面图、立面图、剖面图、大样图、节点详图）、计算书。计算书由设计单位存档。

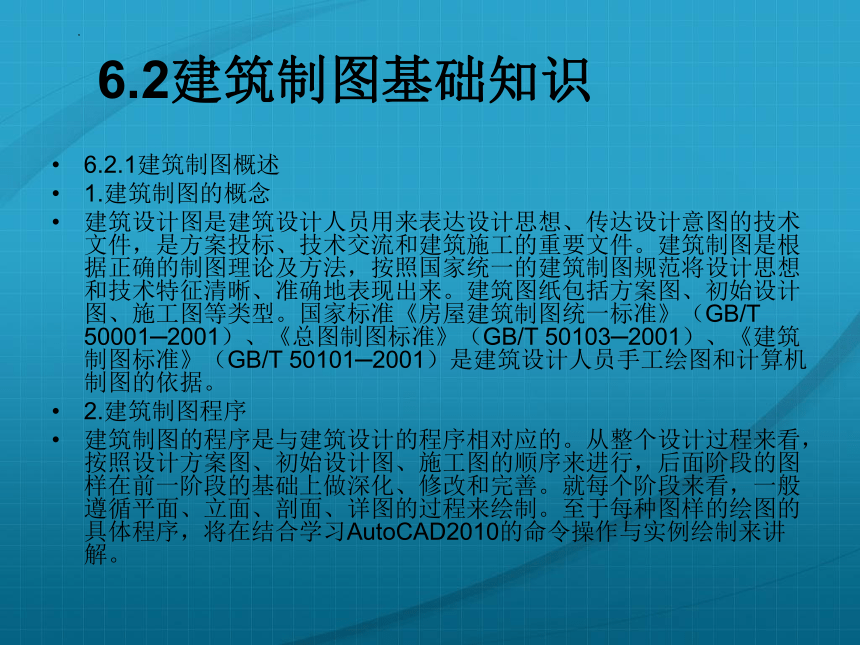

6.2建筑制图基础知识
6.2.1建筑制图概述
1.建筑制图的概念
建筑设计图是建筑设计人员用来表达设计思想、传达设计意图的技术文件，是方案投标、技术交流和建筑施工的重要文件。建筑制图是根据正确的制图理论及方法，按照国家统一的建筑制图规范将设计思想和技术特征清晰、准确地表现出来。建筑图纸包括方案图、初始设计图、施工图等类型。国家标准《房屋建筑制图统一标准》（GB/T 50001─2001）、《总图制图标准》（GB/T 50103─2001）、《建筑制图标准》（GB/T 50101─2001）是建筑设计人员手工绘图和计算机制图的依据。
2.建筑制图程序
建筑制图的程序是与建筑设计的程序相对应的。从整个设计过程来看，按照设计方案图、初始设计图、施工图的顺序来进行，后面阶段的图样在前一阶段的基础上做深化、修改和完善。就每个阶段来看，一般遵循平面、立面、剖面、详图的过程来绘制。至于每种图样的绘图的具体程序，将在结合学习AutoCAD2010的命令操作与实例绘制来讲解。

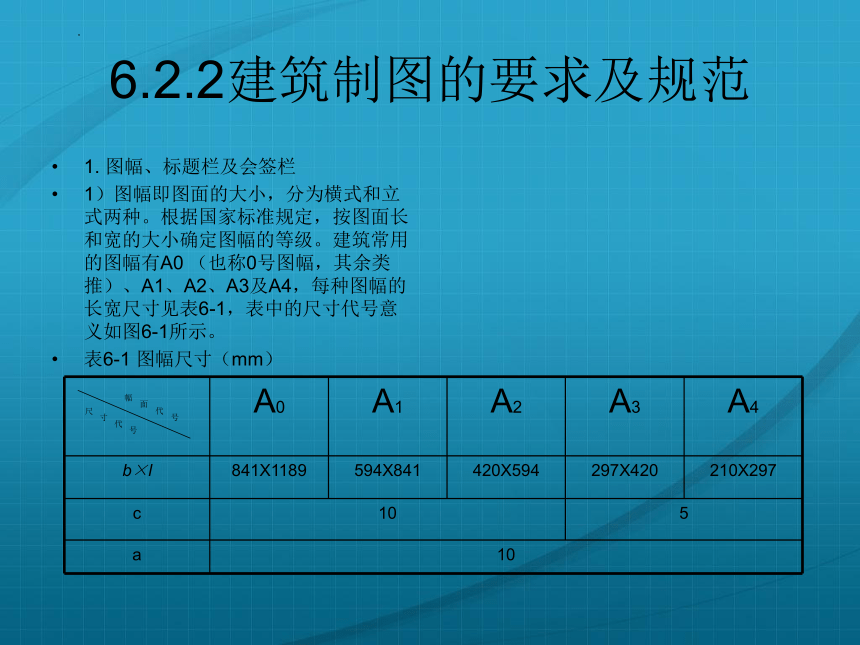

6.2.2建筑制图的要求及规范
1. 图幅、标题栏及会签栏
1）图幅即图面的大小，分为横式和立式两种。根据国家标准规定，按图面长和宽的大小确定图幅的等级。建筑常用的图幅有A0 （也称0号图幅，其余类推）、A1、A2、A3及A4，每种图幅的长宽尺寸见表6-1，表中的尺寸代号意义如图6-1所示。
表6-1 图幅尺寸（mm）
A0 A1 A2 A3 A4
b×l 841X1189 594X841 420X594 297X420 210X297
c 10 5
a 10
幅
面
代
号
尺
寸
代
号

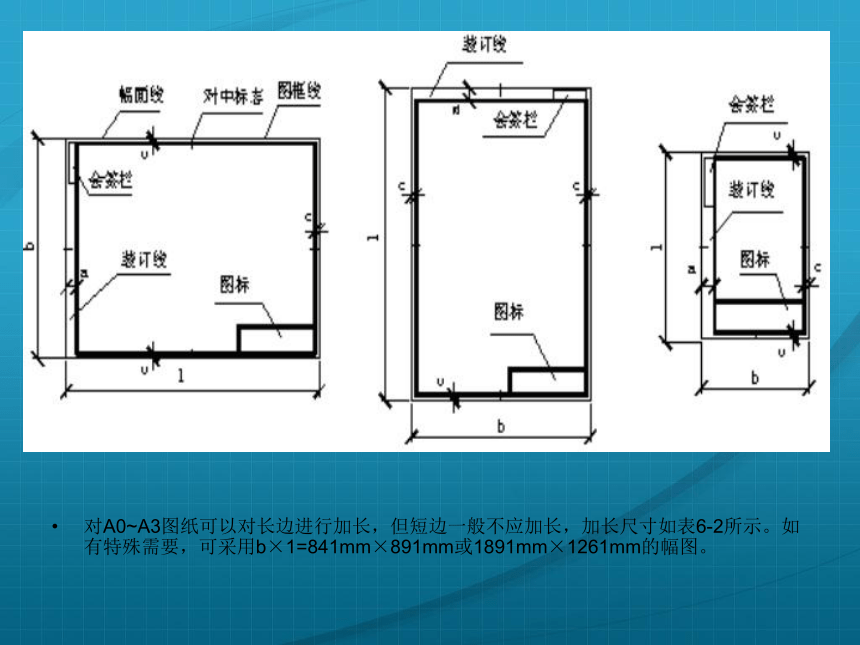

对A0~A3图纸可以对长边进行加长，但短边一般不应加长，加长尺寸如表6-2所示。如有特殊需要，可采用b×1=841mm×891mm或1891mm×1261mm的幅图。
表6-2 图纸长边加长尺寸（mm）
2）标题栏包括设计单位名称、工程名称区、签字区、图名区以及图号区等内容。如今不少设计单位喜欢自行定制比较个性化的标题栏格式，但仍必须包括这几项内容。
3）会签栏是为各工种负责人审核后签名用的表格，它包括专业、实名、日期等内容，如图6-2所示。对于不需要会签的图纸，可以不设此栏。
幅面代号 长边尺寸 长边加长后尺寸
A0 A1 A2 A3 1189 841 594 420 1486 1635 1783 1932 2080 2230 2378
1051 1261 1471 1682 1892 2102
743 891 1041 1189 1338 1486 1635 1783 1932 2080
630 841 1051 1261 1471 1682 1892
注：有特殊需要的图纸，可采用b×l为841mm×891mm与1189mm×1261mm的幅面。
此外，需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，4个边上均附有对中标志。米制尺度的总长应为100mm，分格应为10mm，对中标志应画在图样各边长的中点处，线宽应为0.35mm，伸入框内应为5mm.
2.线型要求
建筑图样主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表不同的含义。为了使图画能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规定了它们的使用范围，其常用的线型统计如表6-3所示。
常用线型统计表6-3
其中，图线宽度b宜从下列线宽中选取：2.0mm、6.4mm、8.0mm、0.7mm、0.5mm、0.35mm。不同的b值，产生不同的线宽组。在同一张图样内，对于各个不同线宽组中的细线，可以统一采用较细的线宽组中的细线。但对于需要微缩的图样，线宽应大于0.18mm。
3.尺寸标注
尺寸标注的一般原则：
1）尺寸标注应力求准确、清晰、美观大方。同一张图样中，标注风格应保持一致。
2）尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内部，而小尺寸标在外部，如图6-3所示。
正确 错误
3）最里面的一道尺寸线与图样轮廓线之间的距离不应小于10mm，两道尺寸线之间的距离一般为7~10mm。
4）尺寸界线朝向图样的端头距图样轮廓的距离应大于等于2mm，不宜直接与之相连。
5）在图线拥挤的地方，应合理安排尺寸线的位置，但不宜与图线、文字及符号相交；可以考虑将轮廓线用作尺寸界线，但不能作为尺寸线。
6）对于室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸，如图6-4所示。
6-4
4.文字说明
对于一幅完整的图样中用图线方式表现得不充分和无法用图线表示的地方，需要进行文字说明，例如，设计说明、材料说明、构配件名称、构造做法、统计表及图名等。文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字的大小、字体字号搭配等方面作了一些具体规定。
1）一般原则：字体端正，排列整齐，清晰准确，美观大方，避免过于个性化的文字标注。
2）字体：一般标注推荐采用仿宋字体，对于大标题、图册封面、地形图等中的文字，也可采用其他字体，但应易于辨认。
3）字的大小：标注的文字高度要适中。同一类型的文字采用同一大小的字。较大的字用于概括性的说明内容，较小的字用于细致的说明内容。文字的字高应从如下系列中选用：3.5mm、5mm、7mm、10mm、14mm、20mm。
如需书写更大的字，其高度应按的比值递增。注意字体及大小搭配的层次感。
5.常用图示标志
1）详图索引符号及详图符号：建筑平面图、立面图、剖面图中，在需要另设详图表示的部位标注一个索引符号，以标明该详图的位置，这个索引符号即详图索引符号。详图索引符号采用细实线绘制，圆圈直径为10mm。如图6-5所示，图中a~g用于索引剖面详图，当详图就在本张图纸上时，采用图a的形式，详图不在本张图纸时，采用b~g的形式。
详图符号即详图的编号，用粗实线绘制，圆圈直径为14mm，如图6-6所示。
6-5
6-6
2）引出线：由图样引出一条或多条线段指向文字说明，该线段就是引出线。引出线与水平方向的夹角一般采用、、、或，常见的引出线形式如图6-7所示。图a~f为普通引出线，使用多层构造引出线时，注意构造分层的顺序应与文字说明的分层顺序一致，文字说明可以放在引出线的端头。
6-7
6.常用绘图比例
下面列出常用的绘图比例，读者可根据实际情况灵活使用。
总图：1：500，1：1000，1：2000。
平面图：1：50，1：100，1：150，1：200，1：300。
立面图：1：50，1：100，1：150，1：200，1：300。
剖面图：1：50，1：100，1：150，1：200，1：300。
局部放大图：1：10，1：20，1：25，1：30，1：50。
配件及构造详图：1：1，1：2，1：5，1：10，1：15，1：20，1：25，1：30，1：50。
6.2.3 建筑制图的内容及编排顺序
1．建筑制图内容
建筑制图的内容包括总图、平面图、立面图、剖面图、构造详图和透视图、设计说明、图纸封面、图样目录等方面。
2．图样编排顺序
图纸编排顺序一般应为图样目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。对于建筑专业，一般顺序为目录、施工图设计说明、附表（装修做法表、门窗表等）、平面图、立面图、剖面图、详图等。
