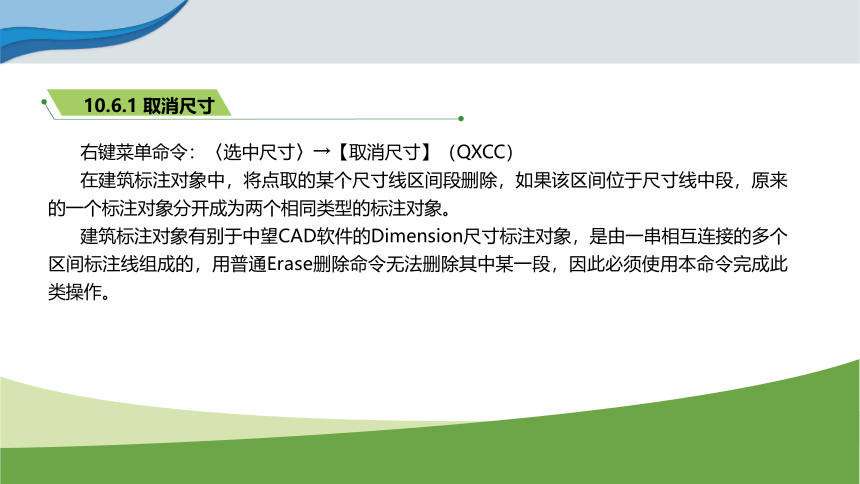

10.6.1 取消尺寸
右键菜单命令：〈选中尺寸〉→【取消尺寸】（QXCC）
在建筑标注对象中，将点取的某个尺寸线区间段删除，如果该区间位于尺寸线中段，原来的一个标注对象分开成为两个相同类型的标注对象。
建筑标注对象有别于中望CAD软件的Dimension尺寸标注对象，是由一串相互连接的多个区间标注线组成的，用普通Erase删除命令无法删除其中某一段，因此必须使用本命令完成此类操作。

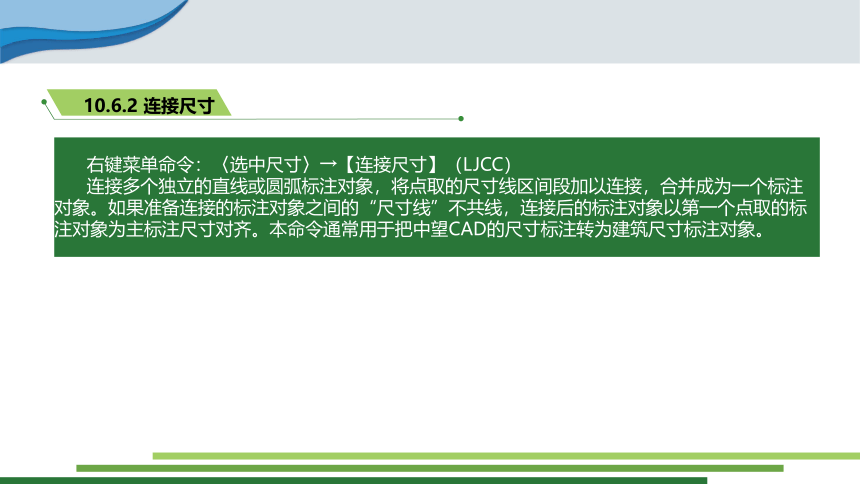

10.6.2 连接尺寸
右键菜单命令：〈选中尺寸〉→【连接尺寸】（LJCC）
连接多个独立的直线或圆弧标注对象，将点取的尺寸线区间段加以连接，合并成为一个标注对象。如果准备连接的标注对象之间的“尺寸线”不共线，连接后的标注对象以第一个点取的标注对象为主标注尺寸对齐。本命令通常用于把中望CAD的尺寸标注转为建筑尺寸标注对象。

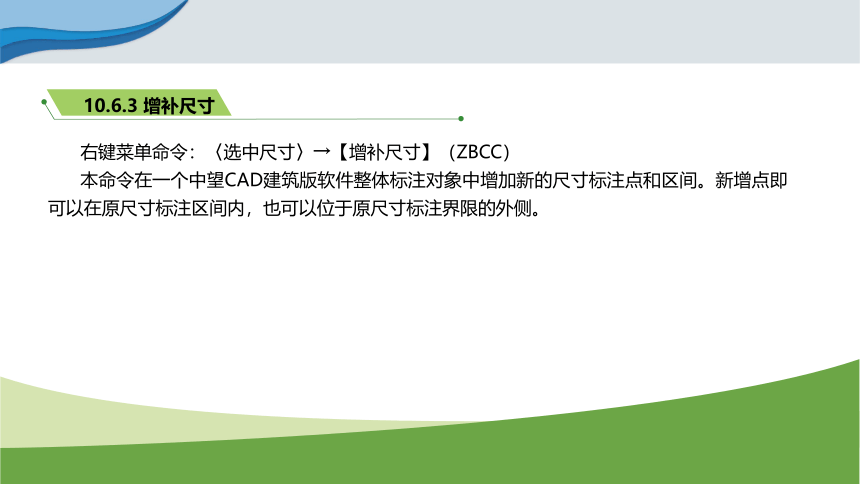

10.6.3 增补尺寸
右键菜单命令：〈选中尺寸〉→【增补尺寸】（ZBCC）
本命令在一个中望CAD建筑版软件整体标注对象中增加新的尺寸标注点和区间。新增点即可以在原尺寸标注区间内，也可以位于原尺寸标注界限的外侧。

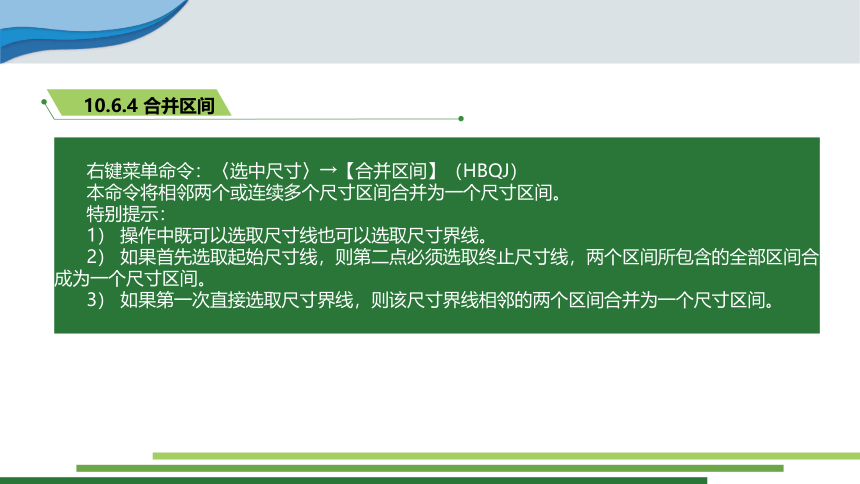

10.6.4 合并区间
右键菜单命令：〈选中尺寸〉→【合并区间】（HBQJ）
本命令将相邻两个或连续多个尺寸区间合并为一个尺寸区间。
特别提示：
1） 操作中既可以选取尺寸线也可以选取尺寸界线。
2） 如果首先选取起始尺寸线，则第二点必须选取终止尺寸线，两个区间所包含的全部区间合成为一个尺寸区间。
3） 如果第一次直接选取尺寸界线，则该尺寸界线相邻的两个区间合并为一个尺寸区间。

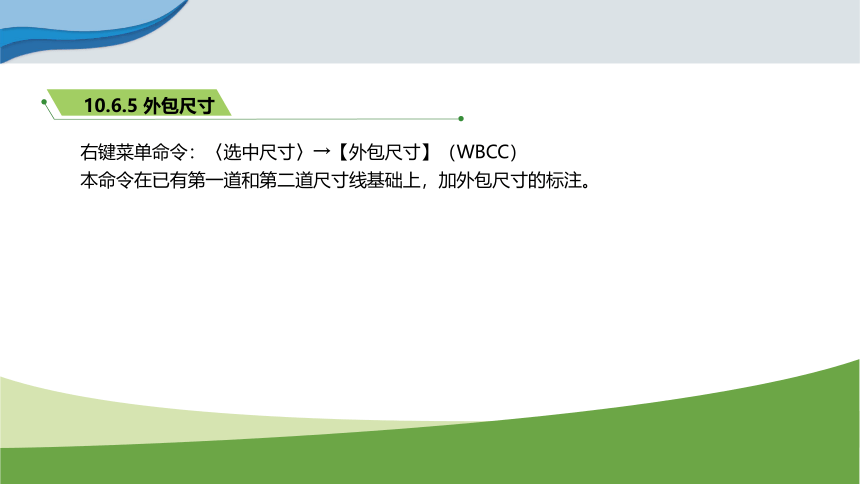

10.6.5 外包尺寸
右键菜单命令：〈选中尺寸〉→【外包尺寸】（WBCC）
本命令在已有第一道和第二道尺寸线基础上，加外包尺寸的标注。
10.6.6 等分区间
右键菜单命令：〈选中尺寸〉→【等分区间】（DFQJ）
本命令将一个尺寸区间等分成若干份并分段标注，如1500的区间分成10份，则标注10个150区间。
10.6.7等式标注
右键菜单命令：〈选中尺寸〉→【等式标注】（DSBZ）
本命令将一个尺寸区间的标注用一个等式表达，如150X10＝1500，多用于楼梯踏步等具有一系列连续等尺寸的标注。
10.6.8尺寸复值
右键菜单命令：〈选中尺寸〉→【尺寸复值】（CCFZ）
本命令将修改过的尺寸值恢复到测量值。
10.6.9切换角标
右键菜单命令：〈选中尺寸〉→【切换角标】（QHJB）
中望CAD建筑版软件的弧段尺寸标注缺省模式为角度标注，本命令在角度标注、弦长标注和弧长标注三种模式之间循环切换。
10.7 建筑标高
10.1 文字
10.2 表格
10.3 工程符号
项目10 注释系统
目录
Content
10.4 尺寸标注
10.5 创建尺寸标注
10.6 编辑尺寸标注
10.7.1 标高标注
屏幕菜单命令：【尺寸标注】→【标高标注】（BGBZ）
本命令在建筑图中标出一系列给定点的标高符号，包括标注平面标高和立面标高。支持自动标注和手工输入多层标高。
自动标注：不勾选【手动输入】为自动标注。首次标注以原点为参考点，图中已有标
高则以前次标高为参考点，自动计算当前标注点Y值为标高值。如图所示。
10.7.1 标高标注
手动输入：勾选【手动输入】项，本方式适合复杂标高的标注，功能强大。如图所示。
10.7.1 标高标注
标注多层标高操作：
1） 在【层高】栏中设置层高值，【加层】栏中输入一次加入的层数；
2） 如果标高表内为空，默认从1F起始加层；否则从当前层起始；
3） 点取【清空】按钮，清除表格内容
10.7.1 标高标注
4） 行列删减。点取【层号/注释】表头，选中该列，键或右键删除该列内容；选取某行或多行，右键中有删除、复制等操作。如图所示 。
10.7.2 标高检查
屏幕菜单命令：【坐标检查】（ZBJC）
本命令以图中一个标高值为参照基准，对其他标高进行正误检查，并根据需要决定是否对错误的坐标进行纠正。
操作步骤：
1）选择一个正确的标高作为参考
2）选择其他待检查的标高
3）根据命令行给定的方法纠正标高。
