(共15张PPT)

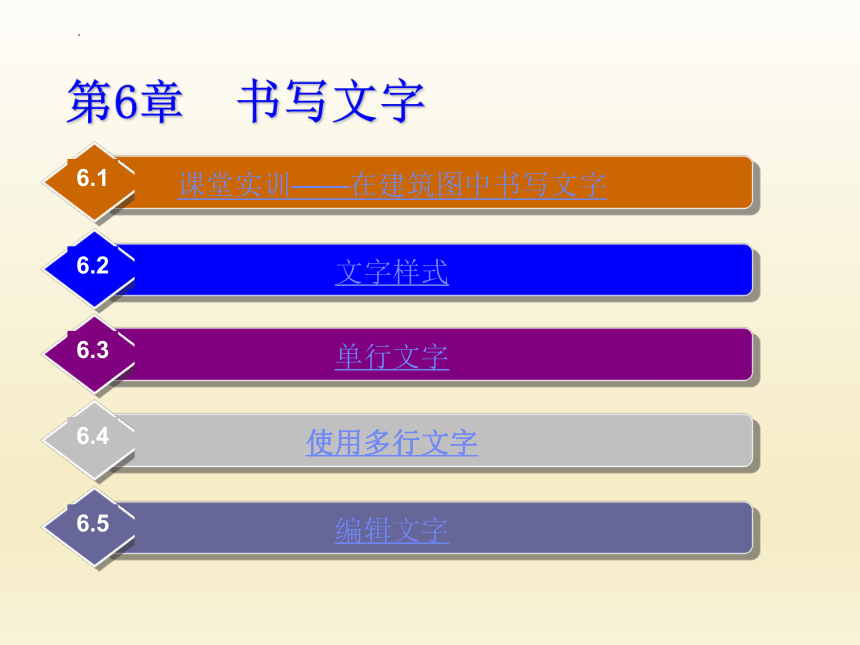

第6章 书写文字
课堂实训——在建筑图中书写文字
6.1
文字样式
6.2
单行文字
6.3
使用多行文字
6.4
编辑文字
6.5
上机练习——填写表格的技巧
6.6
习题
6.9
创建表格对象
6.7
综合练习——书写单行及多行文字
6.8

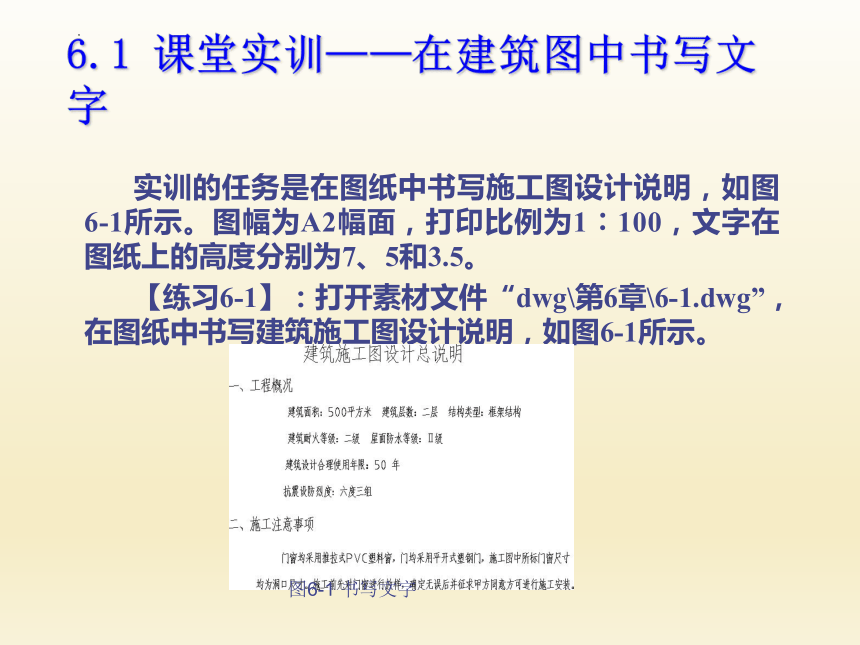

6.1 课堂实训——在建筑图中书写文字
实训的任务是在图纸中书写施工图设计说明，如图6-1所示。图幅为A2幅面，打印比例为1︰100，文字在图纸上的高度分别为7、5和3.5。
【练习6-1】：打开素材文件“dwg\第6章\6-1.dwg”，在图纸中书写建筑施工图设计说明，如图6-1所示。
图6-1 书写文字

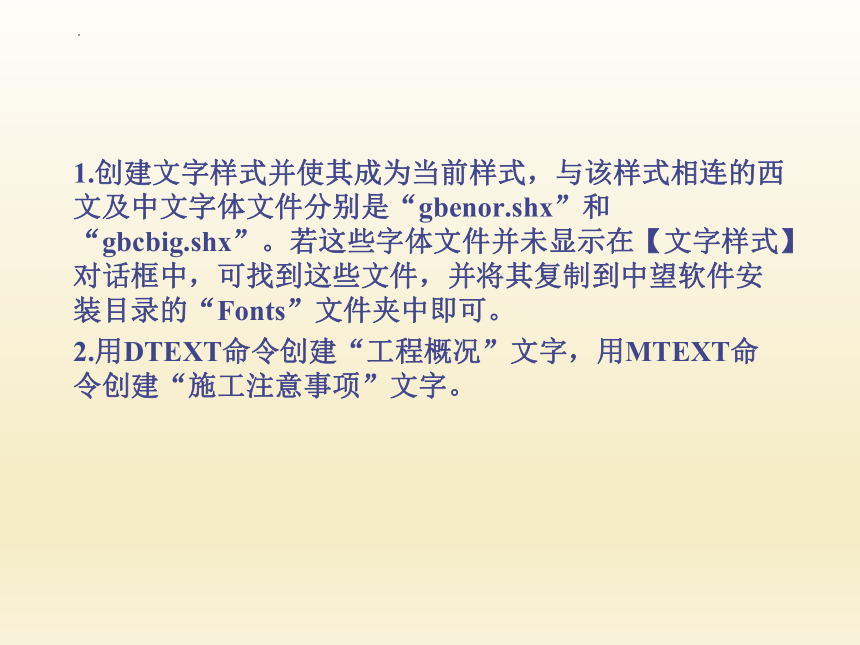

1.创建文字样式并使其成为当前样式，与该样式相连的西文及中文字体文件分别是“gbenor.shx”和“gbcbig.shx”。若这些字体文件并未显示在【文字样式】对话框中，可找到这些文件，并将其复制到中望软件安装目录的“Fonts”文件夹中即可。
2.用DTEXT命令创建“工程概况”文字，用MTEXT命令创建“施工注意事项”文字。

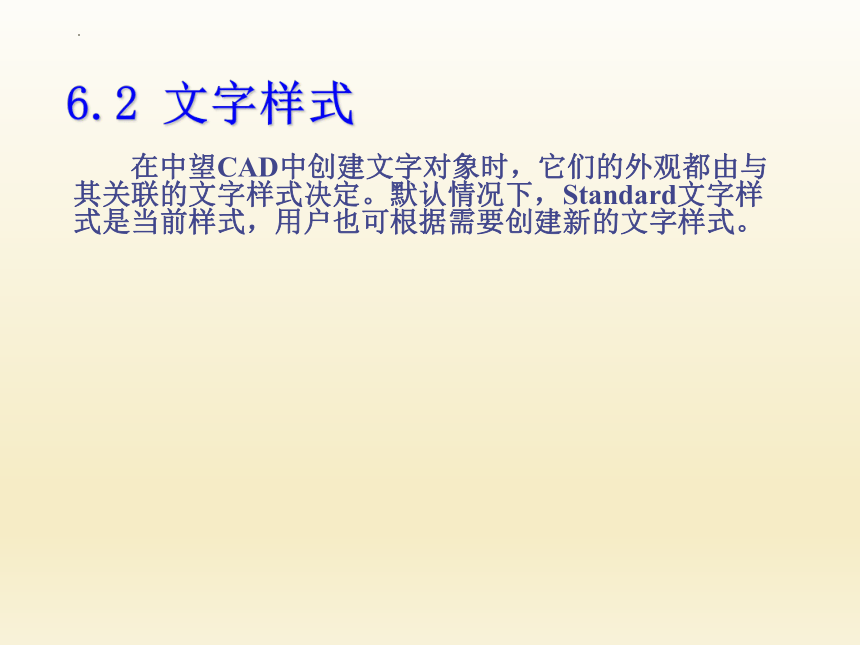

6.2 文字样式
在中望CAD中创建文字对象时，它们的外观都由与其关联的文字样式决定。默认情况下，Standard文字样式是当前样式，用户也可根据需要创建新的文字样式。

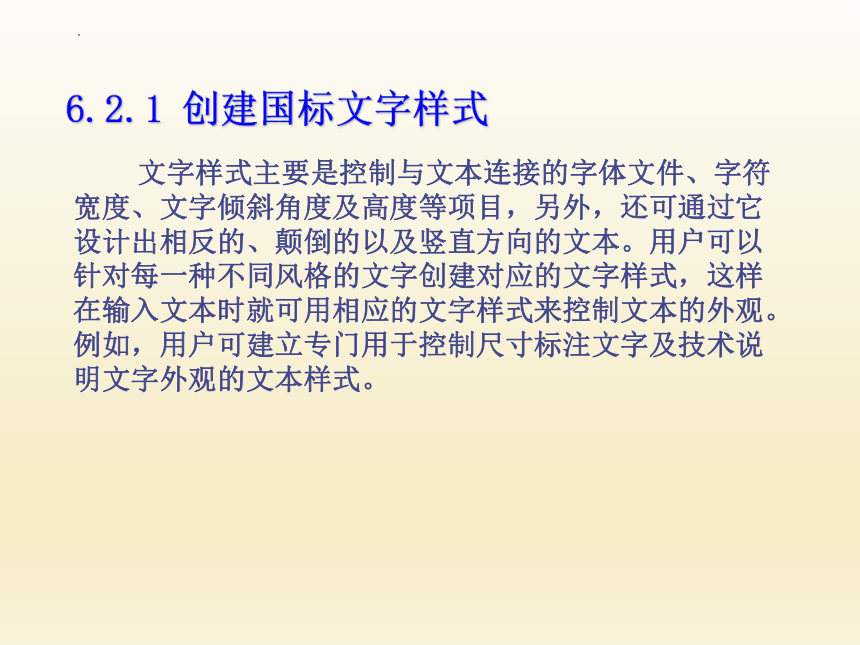

6.2.1 创建国标文字样式
文字样式主要是控制与文本连接的字体文件、字符宽度、文字倾斜角度及高度等项目，另外，还可通过它设计出相反的、颠倒的以及竖直方向的文本。用户可以针对每一种不同风格的文字创建对应的文字样式，这样在输入文本时就可用相应的文字样式来控制文本的外观。例如，用户可建立专门用于控制尺寸标注文字及技术说明文字外观的文本样式。

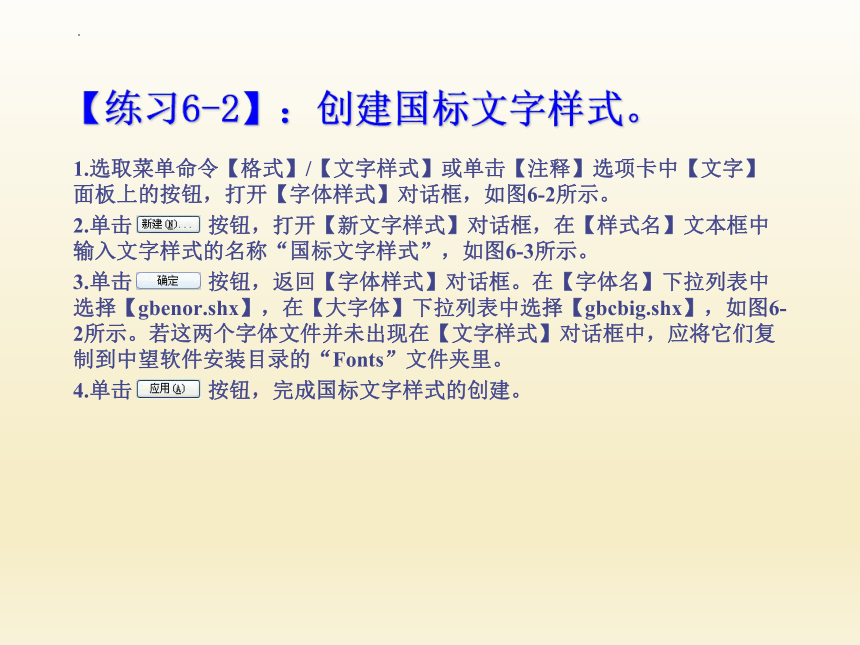

【练习6-2】：创建国标文字样式。
1.选取菜单命令【格式】/【文字样式】或单击【注释】选项卡中【文字】面板上的按钮，打开【字体样式】对话框，如图6-2所示。
2.单击 按钮，打开【新文字样式】对话框，在【样式名】文本框中输入文字样式的名称“国标文字样式”，如图6-3所示。
3.单击 按钮，返回【字体样式】对话框。在【字体名】下拉列表中选择【gbenor.shx】，在【大字体】下拉列表中选择【gbcbig.shx】，如图6-2所示。若这两个字体文件并未出现在【文字样式】对话框中，应将它们复制到中望软件安装目录的“Fonts”文件夹里。
4.单击 按钮，完成国标文字样式的创建。
6.2.2 修改文字样式
修改文字样式也是在【字体样式】对话框中进行的，其过程与创建文字样式相似，这里不再重复。
修改文字样式时，用户应注意以下几点。
(1)修改完成后，单击【字体样式】对话框中的按钮，则修改生效，中望CAD立即更新图样中与此文字样式关联的文字。
(2)当修改文字样式连接的字体文件时，中望CAD将改变所有文字的外观。
(3)当修改文字的“颠倒”、“反向”和“垂直特性”时，中望CAD将改变单行文字的外观。而修改文字高度、宽度比例及倾斜角时，则不会引起已有单行文字外观的改变，但将影响此后创建的文字对象。
(4)对于多行文字，只有【垂直】、【宽度比例】及【倾斜角度】选项才影响已有及即将创建的多行文字外观。
6.3 单行文字
用DTEXT命令可以非常灵活地创建文字项目，发出此命令后，用户不仅可以设定文本的对齐方式及文字的倾斜角度，而且还能用十字光标在不同的地方选取点以定位文本的位置（系统变量DTEXTED不等于0），该特性使用户只发出一次命令就能在图形的任何区域放置文本。另外，DTEXT命令还提供了屏幕预演的功能，即在输入文字的同时该文字也将在屏幕上显示出来，这样用户就能很容易地发现文本输入的错误，以便及时修改。
6.3.1 创建单行文字
启动DTEXT命令就可以创建单行文字。默认情况下，该文字关联的文字样式是“Standard”，采用的字体是“宋体”。如果要输入“楷体”、“仿宋”等形式的中文，应修改当前文字样式，使其与相应中文字体相联，此外，也可创建一个采用指定中文字体的新文字样式。
一、命令启动方法
菜单命令：【绘图】/【文字】/【单行文字】。
面板：【常用】选项卡中【注释】面板上的 按钮。
命令：DTEXT。
【练习6-3】：练习使用DTEXT命令。
1.打开素材文件“dwg\第6章\6-3.dwg”。
2.创建新文字样式，并使该样式成为当前样式。设置新样式的名称为“工程文字样式”，与其相关联的字体文件是“gbenor.shx”和“gbcbig.shx”。
3.执行DTEXT命令，书写单行文字，如图6-9所示。
图6-9 创建单行文字
命令: _dtext
指定文字的起点或 [对正(J)/样式(S)]: //在A点处单击一点
指定高度 <4.0000>: 350 //输入文本的高度
指定文字的旋转角度 <0>: //按Enter键指定文本的倾斜角度为0°
输入文字: 米黄色壁纸 //输入文字
输入文字: 白色乳胶漆 //在B点处单击，并输入文字
输入文字: 石膏顶棚线 //在C点处单击，并输入文字
输入文字: 装饰画 //在D点处单击，并输入文字
输入文字: 木做踢脚线 //在E点处单击，并输入文字 //按Enter键
输入文字: 亚光清漆 //输入文字
输入文字: 灯具 //在F点处单击一点，并输入文字
输入文字: 皮质沙发 //在G点处单击一点，并输入文字
输入文字: //按Enter键结束命令
结果如图6-9所示。
6.3.2 单行文字的对齐方式
发出DTEXT命令后，系统提示用户输入文本的插入点，此点和实际字符的位置关系由对齐方式“对正(J)”所决定。对于单行文字，中望CAD提供了十多种对正选项。默认情况下，文本是左对齐的，即指定的插入点是文字的左基线点，如图所示。
如果要改变单行文字的对齐方式，就使用“对正(J)”选项。在“指定文字的起点或[对正(J)/样式(S)]:”提示下，输入“j”，则中望CAD提示如下。
[对齐(A)/布满(F)/居中(C)/中间(M)/右对齐(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]:
对齐(A)：使用此选项时，系统提示指定文本分布的起始点和结束点。当用户选定两点并输入文本后，系统会将文字压缩或扩展，使其充满指定的宽度范围，而文字的高度则按适当比例变化，以使文本不致于被扭曲。
布满(F)：使用此选项时，系统增加了“指定高度”的提示。使用此选项也将压缩或扩展文字，使其充满指定的宽度范围，但文字的高度值等于指定的数值。
分别利用“对齐(A)”和“布满(F)”选项在矩形框中填写文字，结果如图6-11所示。
居中(C)/中间(M)/右对齐(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)：通过这些选项设置文字的插入点，各插入点的位置如图6-12所示。
图6-11 利用“对齐(A)”及“调整(F)”选项填写文字 图6-12设置插入点
6.3.3 在单行文字中加入特殊符号
工程图中用到的许多符号都不能通过标准键盘直接输入（一些输入法具有特殊符号输入功能），如文字的下画线、直径代号等。当用户利用DTEXT命令创建文字注释时，必须输入特殊的代码来产生特定的字符，这些代码及对应的特殊符号如表6-1所示。
