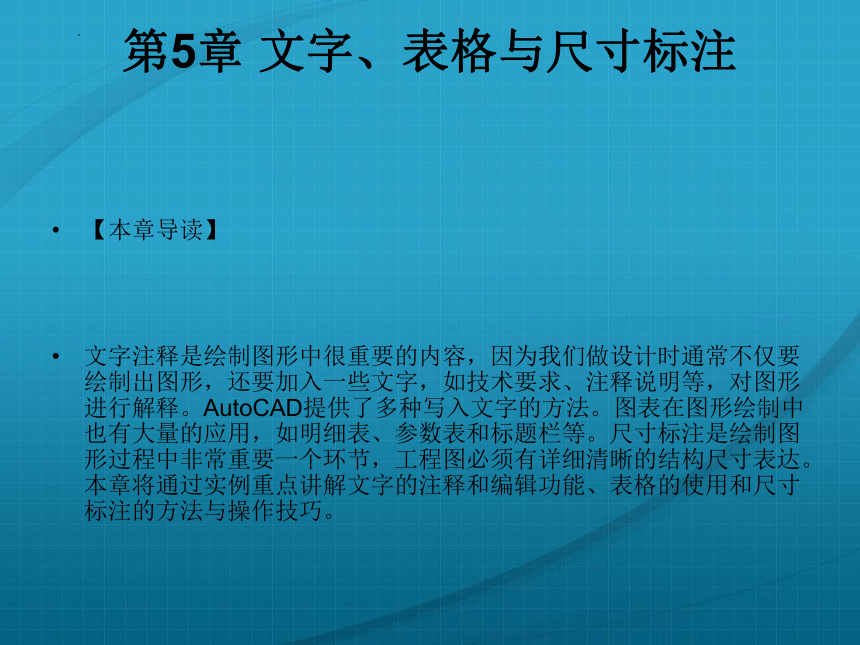

第5章 文字、表格与尺寸标注
【本章导读】
文字注释是绘制图形中很重要的内容，因为我们做设计时通常不仅要绘制出图形，还要加入一些文字，如技术要求、注释说明等，对图形进行解释。AutoCAD提供了多种写入文字的方法。图表在图形绘制中也有大量的应用，如明细表、参数表和标题栏等。尺寸标注是绘制图形过程中非常重要一个环节，工程图必须有详细清晰的结构尺寸表达。本章将通过实例重点讲解文字的注释和编辑功能、表格的使用和尺寸标注的方法与操作技巧。
5.3尺寸标注
尺寸标注的命令集中在下拉菜单“标注”命令中，如图5-14所示。

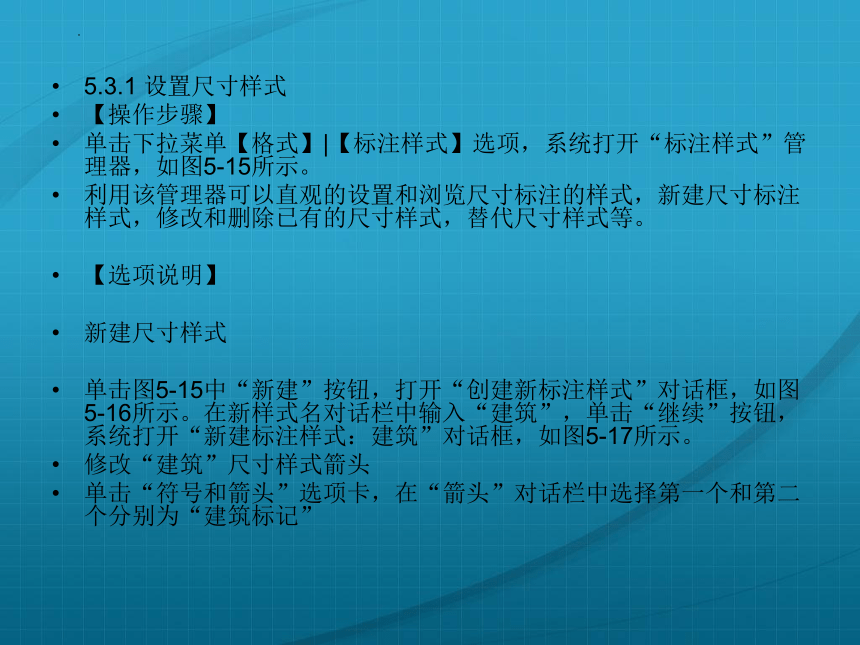

5.3.1 设置尺寸样式
【操作步骤】
单击下拉菜单【格式】|【标注样式】选项，系统打开“标注样式”管理器，如图5-15所示。
利用该管理器可以直观的设置和浏览尺寸标注的样式，新建尺寸标注样式，修改和删除已有的尺寸样式，替代尺寸样式等。
【选项说明】
新建尺寸样式
单击图5-15中“新建”按钮，打开“创建新标注样式”对话框，如图5-16所示。在新样式名对话栏中输入“建筑”，单击“继续”按钮，系统打开“新建标注样式：建筑”对话框，如图5-17所示。
修改“建筑”尺寸样式箭头
单击“符号和箭头”选项卡，在“箭头”对话栏中选择第一个和第二个分别为“建筑标记”

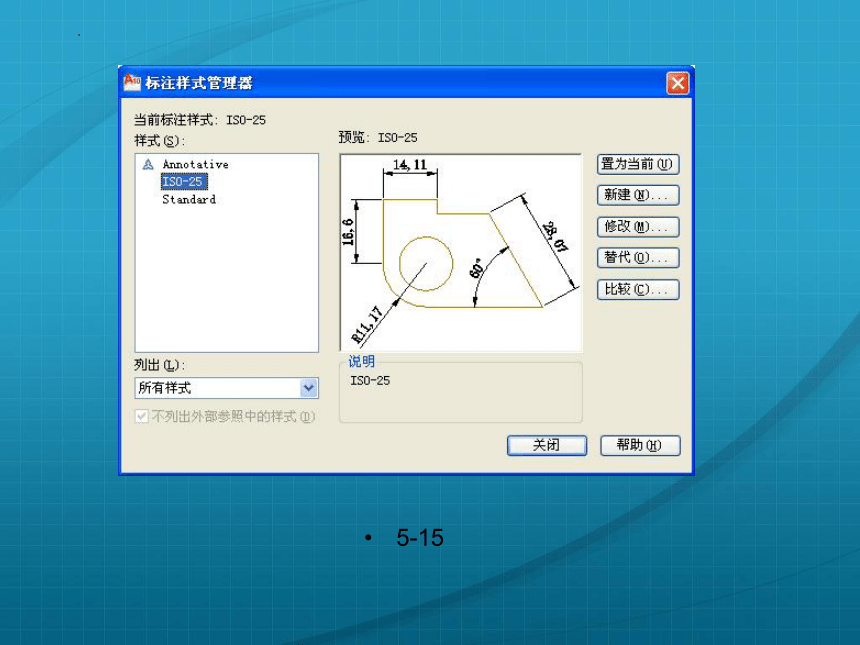

5-15

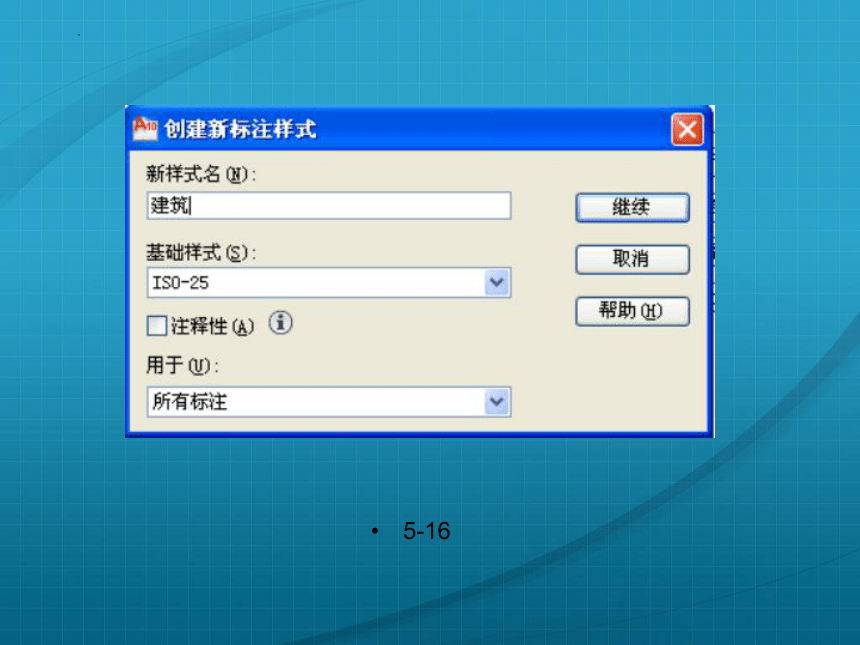

5-16

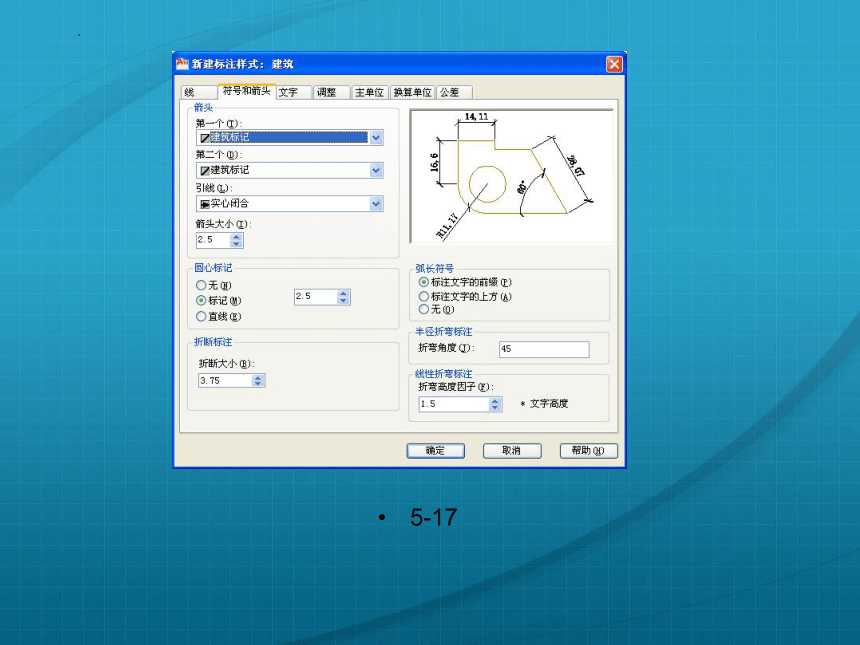

5-17

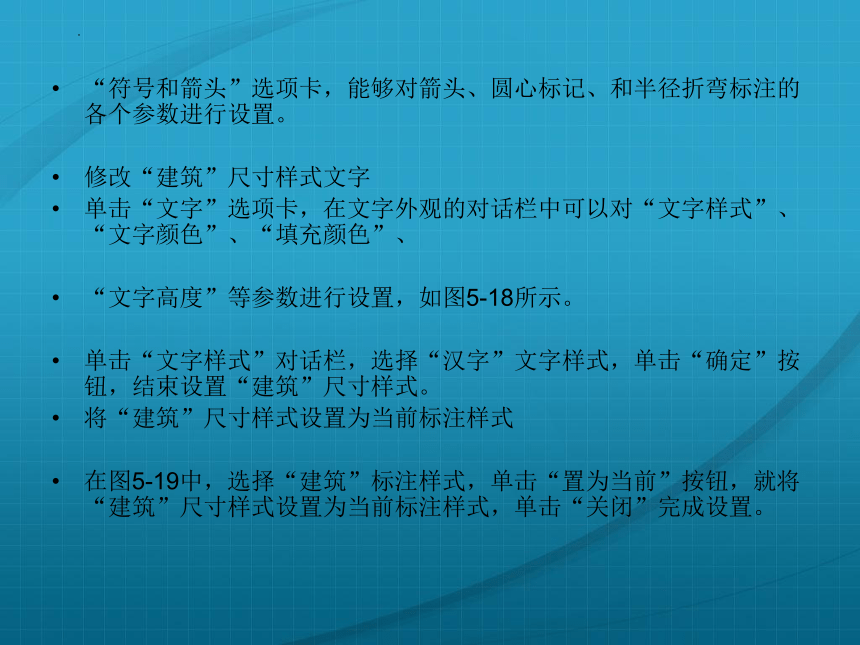

“符号和箭头”选项卡，能够对箭头、圆心标记、和半径折弯标注的各个参数进行设置。
修改“建筑”尺寸样式文字
单击“文字”选项卡，在文字外观的对话栏中可以对“文字样式”、“文字颜色”、“填充颜色”、
“文字高度”等参数进行设置，如图5-18所示。
单击“文字样式”对话栏，选择“汉字”文字样式，单击“确定”按钮，结束设置“建筑”尺寸样式。
将“建筑”尺寸样式设置为当前标注样式
在图5-19中，选择“建筑”标注样式，单击“置为当前”按钮，就将“建筑”尺寸样式设置为当前标注样式，单击“关闭”完成设置。
5-18
5-19
5.3.2 尺寸标注的类型
1．快速标注
快速尺寸标注命令可以交互的、动态的、自动的进行尺寸标注，操作中可以同时选择多个圆或者圆弧标注直径和半径，还可以同时选择多个对象进行基线标注和连续标注，因此能够节省时间。
【操作过程】
选择下拉菜单【标注】|【快速标注】选项，命令行提示如下：
命令: _qdim //激活快速标注命令
关联标注优先级 = 端点
选择要标注的几何图形: //选择标注尺寸对象后回车
选择要标注的几何图形:
指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)] <连续>:
【选项说明】
指定尺寸线位置：直接确定尺寸线的位置。
连续(C)/：完成一系列的尺寸标注。
基线(B)/：完成一系列交错的尺寸链标注。
基准点(P)：重新指定一个新的基准点。
编辑(E)：对已有的尺寸添加标注或者移去尺寸点。
2．线性标注
【操作过程】
选择下拉菜单【标注】|【线性】选项，命令行提示如下：
命令: _dimlinear //激活线性标注命令
指定第一条延伸线原点或 <选择对象>: //选择标注尺寸界限第一点后回车
指定第二条延伸线原点: //选择标注尺寸界限第二点后回车
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转 ]:
【选项说明】
(1)指定尺寸线位置：单击左键确定尺寸线的位置，系统自动测量所标注线段的长度并标注出相应的尺寸。
(2)多行文字(M)：使用多行文字编辑器确定尺寸文字。
(3)文字(T)：命令行提示下输入或者编辑尺寸文字。
(4)角度(A)：修改尺寸文字的倾斜角度。
(5)水平(H)：不论标注哪个方向，尺寸线总是处于水平状态。
(6)垂直(V)：不论标注哪个方向，尺寸线总是保持垂直放置。
(7)旋转 ：输入尺寸线旋转角度，可以旋转标注尺寸。
【操作提示】
对齐标注的尺寸线与被标注的图像轮廓线平行；坐标标注某一点的纵坐标或者横坐标；角度标注完成两个对象之间的角度；直径标注和半径标注可以标注圆或圆弧的直径和半径；圆心标记则标注圆或圆弧的中心点或中心线，上述五种标注与线性标注操作方法类似，在此不再赘述。
3．连续标注
选择下拉菜单【标注】|【连续】选项，命令行提示如下：
命令: _dimcontinue //激活连续标注命令
指定第二条延伸线原点或 [放弃(U)/选择(S)] <选择>: //指定第二个标注尺寸的原点
【选项说明】
在进行连续标注时，必须首先标注出一个相关的尺寸，然后指定第二条延伸线原点，既可以完成连续标注，形成一个尺寸链。连续标注是建筑工程图使用最多的标注方法。
【实例小结】本实例创建两个文字样式，即“汉字”样式和“数字”样式。这是工程制图中常用的两种文字样式。单行文字用来创建内容比较简短的文字对象，如图名、门窗标号等。如果当前使用的文字样式将文字的高度设置为0，命令行将显示“指定高度：”提示信息；如果文字样式中已经指定文字的固定高度，则命令行不显示该提示信息，使用文字样式中设置的文字高度。在命令行输入DDEDIT或ED，可以对单行文字或多行文字的内容进行编辑。多行文字命令用来创建内容较多、较复杂的多行文字，无论创建的多行文字包含多少行，AutoCAD都将其作为一个单独的对象操作。多行文字可以包含不同高度的字符。要使用堆叠文字，文字中必须包含插入符（^）、正向斜杠（/）、或磅符号（#）。选中要进行堆叠的文字，单击【文字格式】工具栏中的按钮，即可将堆叠字符左侧的文字堆叠在右侧的文字之上。
5.4 思考与练习
1．思考题
1）单行文字命令和多行文字命令有什么区别？各适用于什么情况？
2）如何创建新的文字样式？
3）如何创建新的表格样式？
4）表格中的单元格能否合并？如何操作？
5）怎样插入新的表格？
6）写文字时“对正”选项共有多少种？
7）设置文字样式时，文字高度的设置对写文字有什么影响？
8）特殊控制符如何输入？
2．将左侧的命令与右侧的功能连接起来
TEXT 创建多行文字
MTEXT 创建表格对象
STYLE 编辑文字内容
DDEDIT 创建单行文字
TABLE 创建文字样式
3．选择题
1）以下（ ）命令是多行文字命令
A．TEXT B．MTEXT C．TABLE D．STYLE
2）以下（ ）控制符表示正负公差符号
A．%%P B．%%D C．%%C D．%%U
3）表格样式中的“标题”（ ）设置在表格的下方
A．可以 B．不可以
4）中文字体有时不能正常显示，它们显示为“？”，或者显示为一些乱码。使中文字体正常显示的方法有（ ）
A．选择AutoCAD 2006自动安装的txt.shx文件
B．选择AutoCAD 2006自带的支持中文字体正常显示的TTF文件
C．在文本样式对话框中，将字体修改成支持中文的字体
D．拷贝第三方发布的支持中文字体的SHX文件
5）系统默认的STANDARD文字样式采用的字体是（ ）
A．Simplex.shx
B．仿宋_GB2312
C．txt.shx
D．Romanc.ttf
6）对于TEXT命令，下面描述正确的是（ ）
A．只能用于创建单行文字
B．可创建多行文字，每一行为一个对象
C．可创建多行文字，所有多行文字为一个对象
D．可创建多行文字，但所有行必须采用相同的样式和颜色
4．用MTEXT命令写文字
要求字体采用“宋体”，字高为5，字体的宽度比例为0.8。如题图5-1所示。
5．创建表格
要求字体采用“仿宋_GB2312”，字高为5，字体的宽度比例为0.8，其它参数自定。
