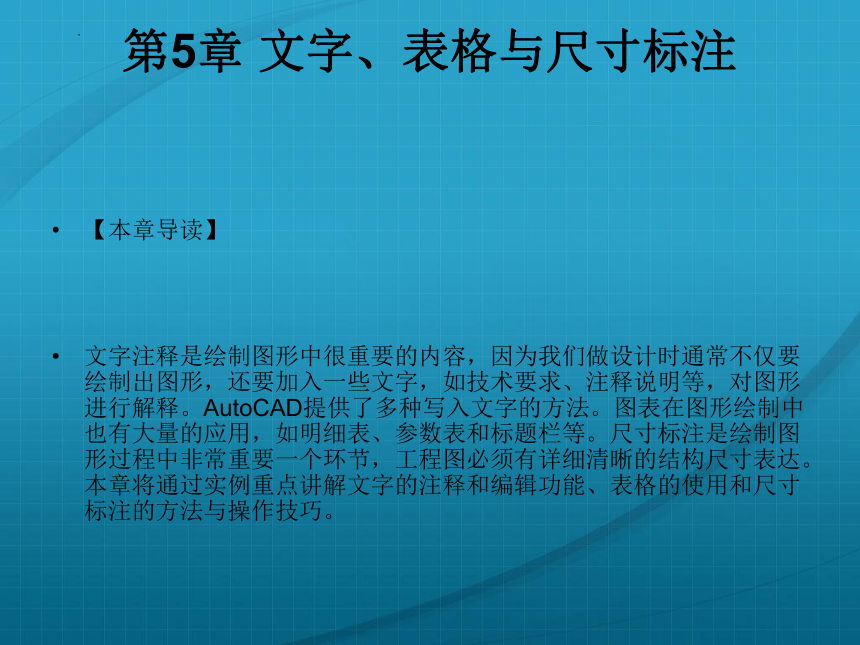

第5章 文字、表格与尺寸标注
【本章导读】
文字注释是绘制图形中很重要的内容，因为我们做设计时通常不仅要绘制出图形，还要加入一些文字，如技术要求、注释说明等，对图形进行解释。AutoCAD提供了多种写入文字的方法。图表在图形绘制中也有大量的应用，如明细表、参数表和标题栏等。尺寸标注是绘制图形过程中非常重要一个环节，工程图必须有详细清晰的结构尺寸表达。本章将通过实例重点讲解文字的注释和编辑功能、表格的使用和尺寸标注的方法与操作技巧。

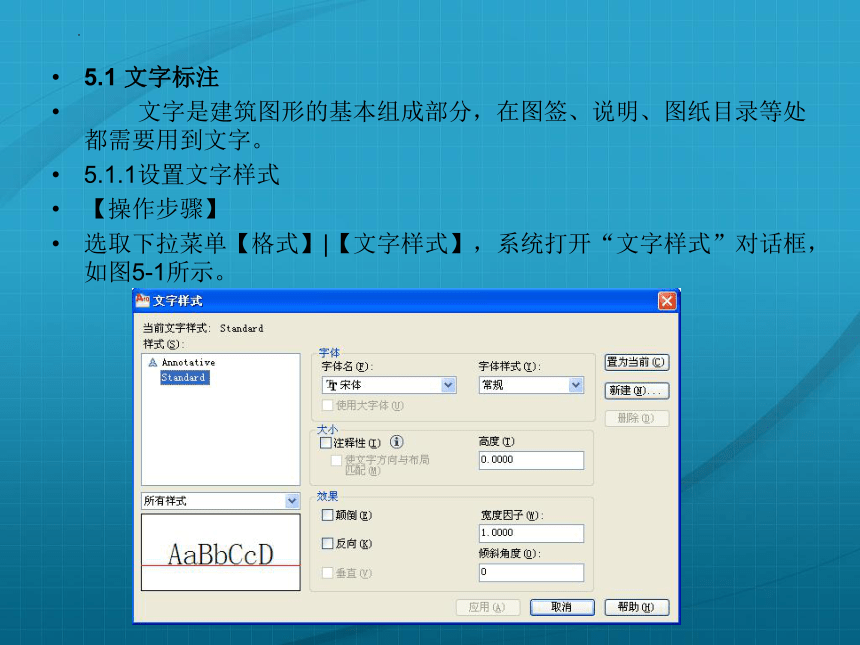

5.1 文字标注
文字是建筑图形的基本组成部分，在图签、说明、图纸目录等处都需要用到文字。
5.1.1设置文字样式
【操作步骤】
选取下拉菜单【格式】|【文字样式】，系统打开“文字样式”对话框，如图5-1所示。
利用该对话框可以新建或者修改当前文字样式。
下面设置2个新的文字样式：本实例要求创建“汉字”文字样式和“数字”文字样式。“汉字”样式采用“仿宋_GB2312”字体，不设定字体高度，宽度比例为0.8，用于书写标题栏、设计说明等部分的汉字；“数字”样式采用“Simplex.shx”字体，不设定字体高度，宽度比例为0.8，用于标注尺寸等。
2.设置“汉字”文字样式

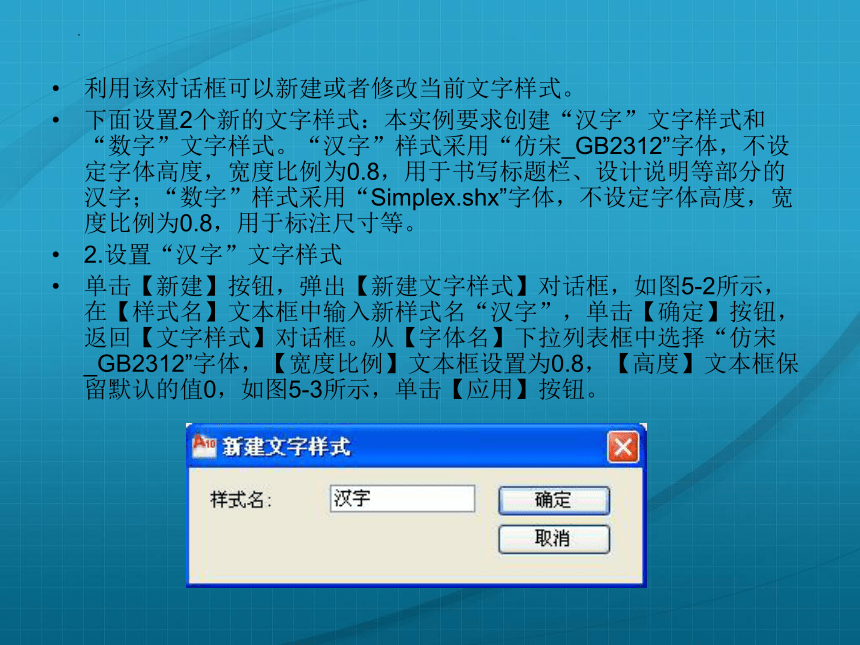

单击【新建】按钮，弹出【新建文字样式】对话框，如图5-2所示，在【样式名】文本框中输入新样式名“汉字”，单击【确定】按钮，返回【文字样式】对话框。从【字体名】下拉列表框中选择“仿宋_GB2312”字体，【宽度比例】文本框设置为0.8，【高度】文本框保留默认的值0，如图5-3所示，单击【应用】按钮。

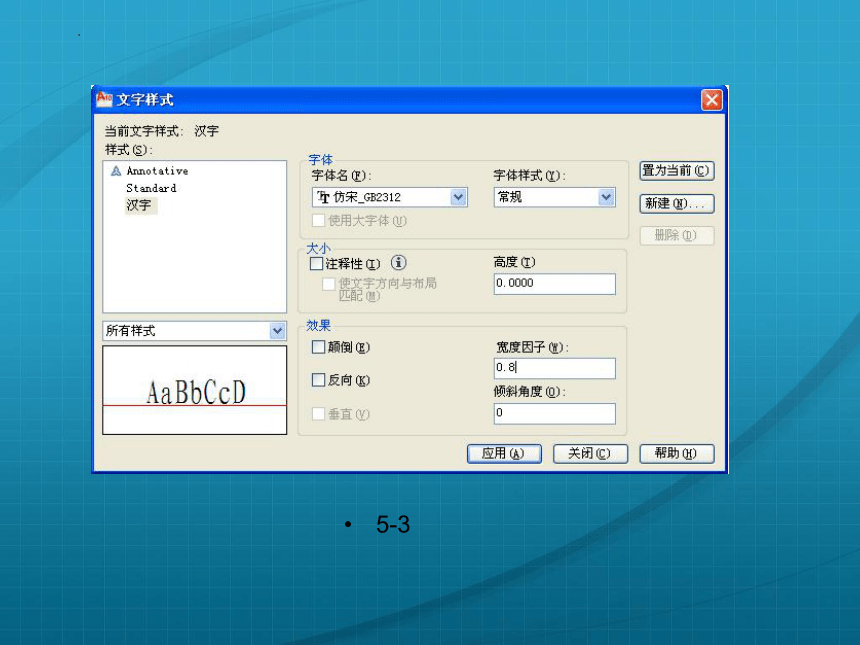

5-3

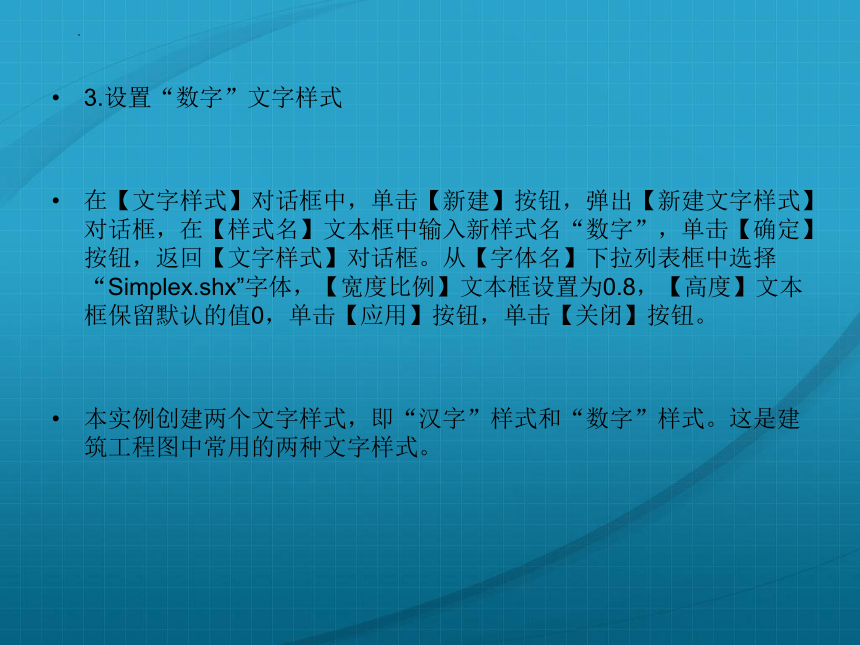

3.设置“数字”文字样式
在【文字样式】对话框中，单击【新建】按钮，弹出【新建文字样式】对话框，在【样式名】文本框中输入新样式名“数字”，单击【确定】按钮，返回【文字样式】对话框。从【字体名】下拉列表框中选择“Simplex.shx”字体，【宽度比例】文本框设置为0.8，【高度】文本框保留默认的值0，单击【应用】按钮，单击【关闭】按钮。
本实例创建两个文字样式，即“汉字”样式和“数字”样式。这是建筑工程图中常用的两种文字样式。

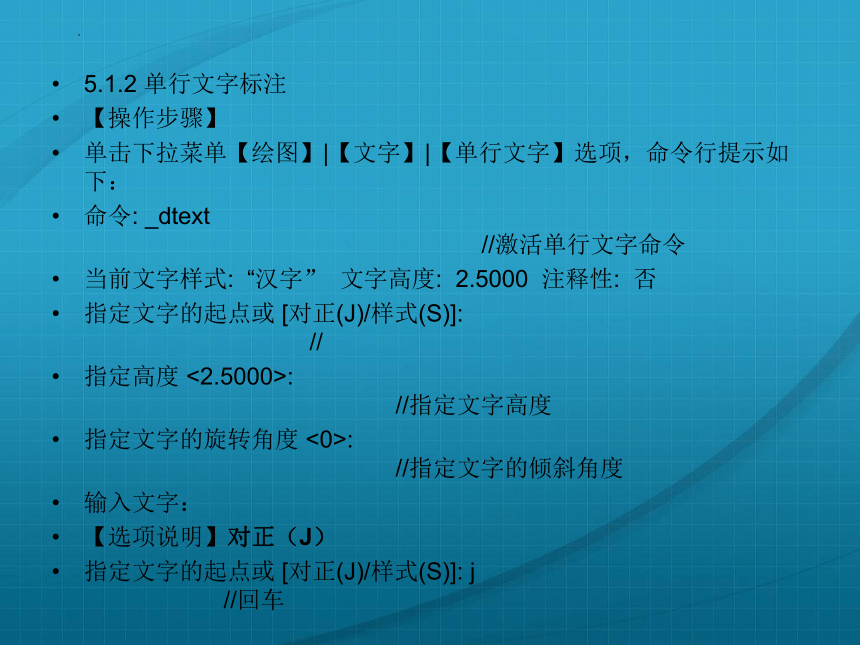

5.1.2 单行文字标注
【操作步骤】
单击下拉菜单【绘图】|【文字】|【单行文字】选项，命令行提示如下：
命令: _dtext //激活单行文字命令
当前文字样式: “汉字” 文字高度: 2.5000 注释性: 否
指定文字的起点或 [对正(J)/样式(S)]: //
指定高度 <2.5000>: //指定文字高度
指定文字的旋转角度 <0>: //指定文字的倾斜角度
输入文字：
【选项说明】对正（J）
指定文字的起点或 [对正(J)/样式(S)]: j //回车
输入选项 [对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]:

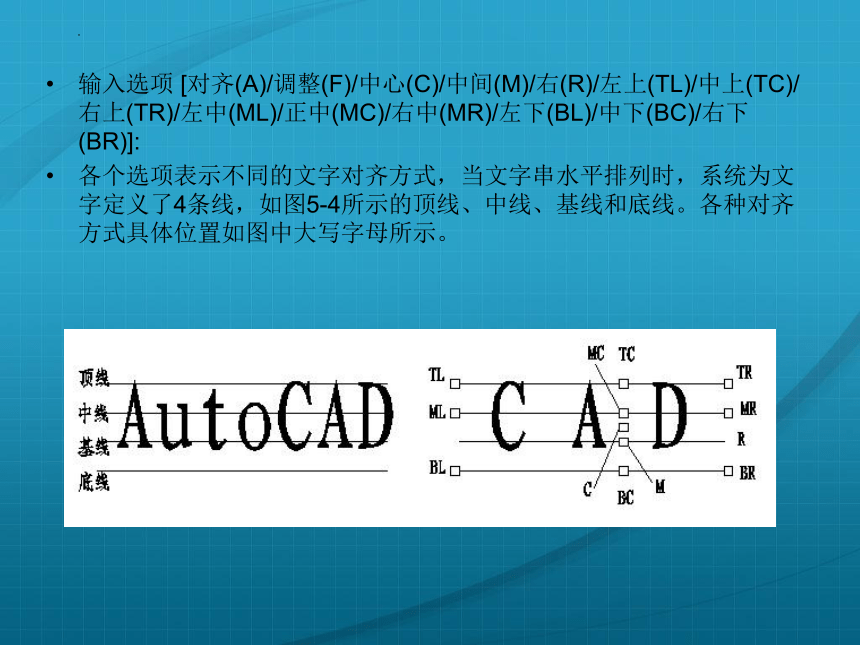

各个选项表示不同的文字对齐方式，当文字串水平排列时，系统为文字定义了4条线，如图5-4所示的顶线、中线、基线和底线。各种对齐方式具体位置如图中大写字母所示。
5.1.3 多行文字标注
【操作过程】
单击下拉菜单【绘图】|【文字】|【多行文字】选项，命令行提示如下：
命令: _mtext //激活多行文字命令
当前文字样式: "汉字" 文字高度: 5 注释性: 否
指定第一角点: //指定输入文字框第一角点
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]: //指定输入文字框第二角点
系统弹出“文字格式”工具栏和多行文字编辑器，使用其可以输入多行文字。在【文字格式】工具栏中，选择“汉字”文字样式，文字高度设置为10。在文字编辑器中输入相应的设计说明文字，如图5-5所示，最后单击【确定】按钮。
5-5
该“文字格式”工具栏和多行文字编辑器与Word文字软件界面相似，这里不再赘述。
5.1.4 多行文字编辑
【操作步骤】
单击下拉菜单【修改】|【对象】|【文字】|【编辑】选项，命令行提示如下：
选取需要修改的文字，如果是单行文字，可以直接进行修改；如果是多行文字，选取文字后打开多行文字编辑器，如图5-6所示。选中文字后，参照前面编辑器各个按钮功能进行编辑。
5.2 表格
在AutoCAD2010中，新增加了表格绘图功能，用户可以直接插入已经设置好样式的表格。
5.2.1 设置表格样式
以门窗统计表为例，讲解表格样式的创建方法，以及表格的创建与编辑等。绘图结果如图5-7所示。
【操作过程】
新建表格样式。单击下拉菜单【格式】|【表格样式】选项，系统打开“表格样式”对话框，如图5-8所示。
单击【新建】按钮，弹出【创建新的表格样式】对话框，在【新样式名】文本框中输入“表格样式1”，如图5-9所示，单击【继续】按钮，进入【新建表格样式：表格样式1】对话框。选取“数据”单元样式，单击【文字】选项卡，将【文字样式】设置为“汉字”样式，【文字高度】设置为6，如图5-10所示。同样，选取“表头”单元样式，单击【文字】选项卡，将【文字样式】设置为“汉字”样式，【文字高度】设置为6。选取“标题”单元样式，单击【文字】选项卡，将【文字样式】设置为“汉字”样式，【文字高度】设置为8。单击【确定】按钮，返回【表格样式】对话框，如图5-11所示。从【样式】列表框中选择“表格样式1”，单击【置为当前】按钮，将该表格样式置为当前样式。
5-8
5.2.2插入表格
单击【绘图】|【表格】选项，打开 “插入表格” 对话框。设置列数为4，列宽为50，数据行为4，行高为2，如图5-12所示。
单击【确定】按钮，到绘图区内适当位置单击左键，插入表格进入表格编辑状态，按照表格内容输入文字，单击【确定】按钮即可，结果如图5-7所示。
【提示】当选中整个表格时，会出现许多蓝色的夹点，拖动夹点就可以调整表格的行宽和列宽。选中整个表格并单击鼠标右键，会弹出对整个表格编辑的快捷菜单，如图5-13所示。对整个表格进行复制、粘贴、均匀调整行大小及列大小等操作。当选中某个或某几个表格单元时，单击右键可弹出如图5-13所示的快捷菜单，可以进行插入行或列、删除行或列、删除单元内容、合并及拆分单元等操作。
【说明】本实例讲解表格及表格样式的使用方法。系统默认的“Standard”表格样式中的数据采用“Standard”文字样式，该文字样式默认的字体为“txt.shx”，该字体不识别汉字，因此“Standard”表格样式的预览窗口中的将数据显示为“？”，将“txt.shx”字体修改成能识别汉字的字体，如“仿宋_GB2312”字体等，即可显示汉字。
5-11
5-12
5-13
