(共17张PPT)
项目5 创建门窗
5.2 门窗的创建
5.1 门窗对象
5.3 门窗的编辑
项目5 创建门窗
目录
Content
5.4 门窗表
5.5 门窗库
5.2.1 插入门窗的方式

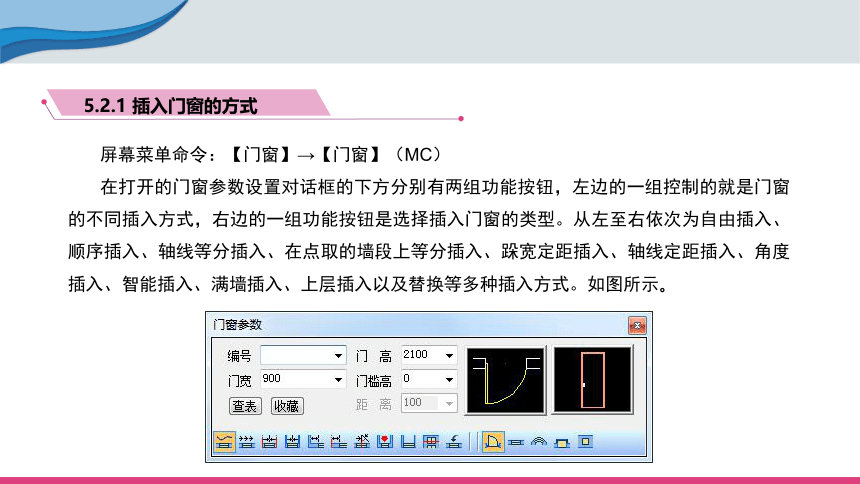

屏幕菜单命令：【门窗】→【门窗】（MC）
在打开的门窗参数设置对话框的下方分别有两组功能按钮，左边的一组控制的就是门窗的不同插入方式，右边的一组功能按钮是选择插入门窗的类型。从左至右依次为自由插入、顺序插入、轴线等分插入、在点取的墙段上等分插入、跺宽定距插入、轴线定距插入、角度插入、智能插入、满墙插入、上层插入以及替换等多种插入方式。如图所示。
5.2.1 插入门窗的方式

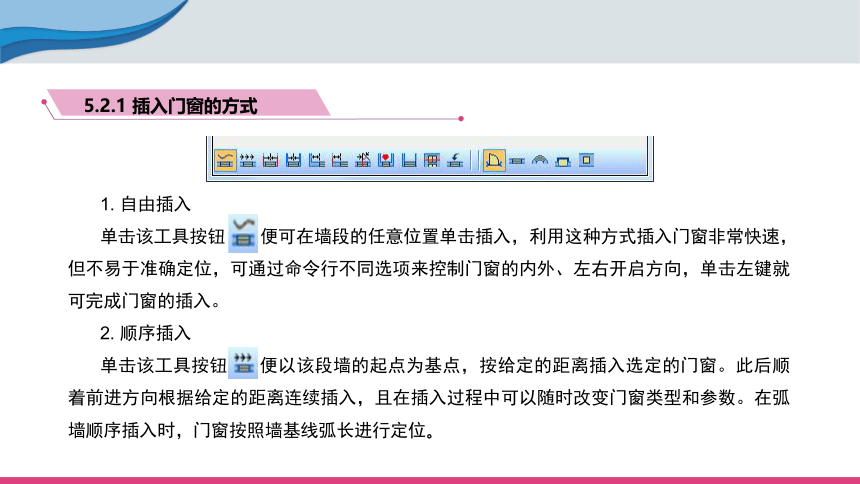

1. 自由插入
单击该工具按钮 便可在墙段的任意位置单击插入，利用这种方式插入门窗非常快速，但不易于准确定位，可通过命令行不同选项来控制门窗的内外、左右开启方向，单击左键就可完成门窗的插入。
2. 顺序插入
单击该工具按钮 便以该段墙的起点为基点，按给定的距离插入选定的门窗。此后顺着前进方向根据给定的距离连续插入，且在插入过程中可以随时改变门窗类型和参数。在弧墙顺序插入时，门窗按照墙基线弧长进行定位。
5.2.1 插入门窗的方式

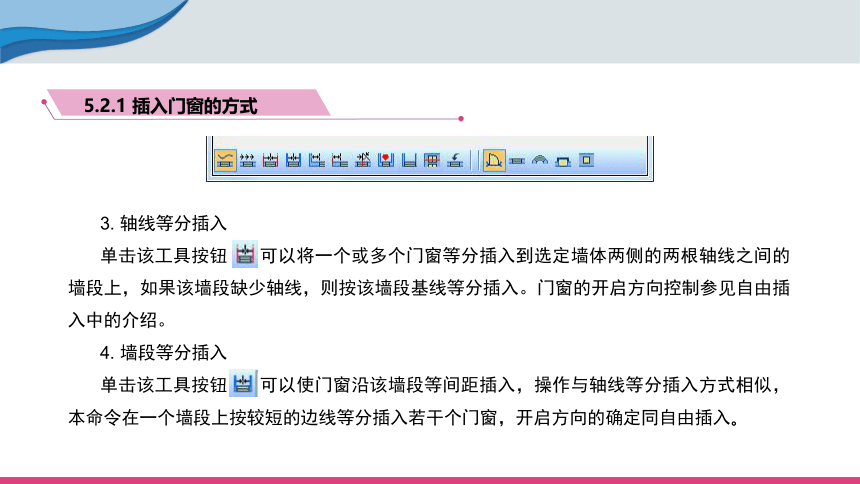

3. 轴线等分插入
单击该工具按钮 可以将一个或多个门窗等分插入到选定墙体两侧的两根轴线之间的墙段上，如果该墙段缺少轴线，则按该墙段基线等分插入。门窗的开启方向控制参见自由插入中的介绍。
4. 墙段等分插入
单击该工具按钮 可以使门窗沿该墙段等间距插入，操作与轴线等分插入方式相似，本命令在一个墙段上按较短的边线等分插入若干个门窗，开启方向的确定同自由插入。
5.2.1 插入门窗的方式
5. 垛宽定距插入
单击该工具按钮 系统自动选取距离点取位置最近的墙边线顶点作为参考位置，按指定的跺宽距离插入门窗。本命令特别适合插室内门，开启方向的确定同自由插入。
6. 轴线定距插入
单击该工具按钮 可以将所设门窗按设定的与轴线的间距插入到指定位置上，操作与垛宽定距插入相似，系统自动搜索距离点取位置最近的轴线交点，并将该点作为参考位置快速插入门窗。
5.2.1 插入门窗的方式

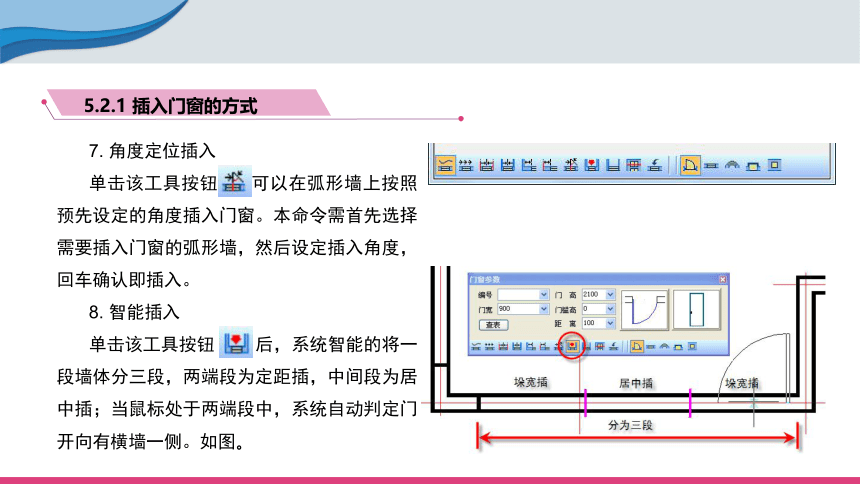

7. 角度定位插入
单击该工具按钮 可以在弧形墙上按照预先设定的角度插入门窗。本命令需首先选择需要插入门窗的弧形墙，然后设定插入角度，回车确认即插入。
8. 智能插入
单击该工具按钮 后，系统智能的将一段墙体分三段，两端段为定距插，中间段为居中插；当鼠标处于两端段中，系统自动判定门开向有横墙一侧。如图。
5.2.1 插入门窗的方式
9. 满墙插入
单击该工具按钮 后，选择需要插入门窗的墙段，回车确则本段墙体即被门窗替换。
采用上述不同方式插入门窗的实例如图所示。
5.2.1 插入门窗的方式
10. 上层插入
单击该工具按钮 插入上层窗，即可以在已有的门窗上方再加一个宽度相同、高度不同的窗，但上层窗在平面图中只显示编号。执行该命令时需要输入上层窗的编号、窗高和窗台到下层门窗顶的距离。
5.2.1 插入门窗的方式
11. 门窗替换
单击该工具按钮 ，便可以批量修改门窗参数，包括门窗类型。用对话框内的当前参数作为目标参数，替换图中已经插入的门窗。将【替换】按钮按下，对话框右侧出现参数过滤开关，如图所示。如果不打算改变某一参数，可将点取清除该参数开关，对话框中该参数按原图保持不变。例如，将门改为窗，宽度不变，应将宽度开关置空。
5.2.2 门窗组合
屏幕菜单命令：【门窗】→【门窗组合】（MCZH）
本命令用两种方式创建组合门窗，一种方式是在墙体上不留缝隙地连续插入门和窗，另一种则是对已经存在的门窗进行合并组合。与分别插入各个门窗不同的是，组合门窗为一个整体对象，在门窗表中作为一个“组合门窗”构件进行统计。用门窗组合创建门联窗、子母门以及公共建筑的入口大门最为方便，
操作步骤
1. 执行命令后，命令行提示：
点取墙体或【组合已有门窗（S）】<退出>
2. 直接点取墙体，弹出图对话框。
5.2.2 门窗组合
命令行提示：输入从基点到门窗侧边的距离或【更换门窗（C）】<退出>，
插入一个门或窗后如图：
命令行提示：下一个【更换门窗（C）/左右翻转（S）/内外翻转（D）/回退（U）】<退出>：
设置并插入第二个门窗，以此类推，
插入多个门窗。
3. 当选择【组合已有门窗（S）】后
命令行提示：选取待组合的门窗<退出>
在图中的一段墙上选择已有的门窗进行组合，如果待组合的门窗不相邻有缝隙，以第一个选中的为主，其余的向其靠拢。
5.2.3 带型窗
屏幕菜单命令：【门窗】→【带型窗】（DXC）
本命令用于插入窗台高与窗高不变，水平方向沿墙体连续变化的带型窗。点取命令，打开如图所示的对话框，命令行提示输入带型窗的起点和终点。带型窗的起点和终点可以在一个墙段上，也可以经过多个转角点。如图所示。
5.2.4 转角窗
屏幕菜单命令：【门窗】→【转角窗】（ZJC）
在墙角的两侧插入等高角窗，有三种形式：随墙的非凸角窗（也可用带窗完成）、落地的凸角窗和未落地的凸角窗窗。转角窗的起始点和终止点在一个墙角的两个相邻墙段上，转角窗只能经过一个转角点。
转角窗的参数设置对话框如图所示，首先在三种角窗中确定类型：
1. 不选取【凸窗】，就是普通角窗，窗随墙布置；
2. 选取【凸窗】，再选取【楼板出挑】，就是落地的凸角窗；
3. 只选取【凸窗】，不选取
【楼板出挑】，就是未落地的凸角窗。
5.2.4 转角窗
命令交互：
请选取墙角<退出>：
点取墙角
转角距离1<1500>：
图中点取距离或输入
转角距离2<2400>：
图中点取距离或输入，回车生成或。
右图是一个未落地的凸角窗的平面样式实例。
5.2.5 异形洞
屏幕菜单命令：【门窗】→【异形洞】（YXD）
本命令可在任一墙面上按给定的闭合多段线（PLINE）轮廓线生成任意形洞口，在二维上的表达与【矩形洞】完全一致，可以参照理解。为了便于操作，首先最好将屏幕设为两个或更多视口，分别显示平面和正立面，然后用【墙面UCS】确定一个墙面作为当前的UCS，接着用闭合多段线画出洞口轮廓线，最后使用本命令转化为异型洞。
命令交互：
请点取墙体一侧<退出>：
选取墙体一侧
选择墙面上作为洞口轮廓的闭合曲线<退出>：
选择一个准备好的封闭曲线。
5.2.6 两点门窗
屏幕菜单命令：【门窗】→【两点门窗】（LDMC）
本功能利用图中墙上已有的特征线或标记，捕捉门窗的起始点和终止点，快速连续插
入门窗。对话框如图。
