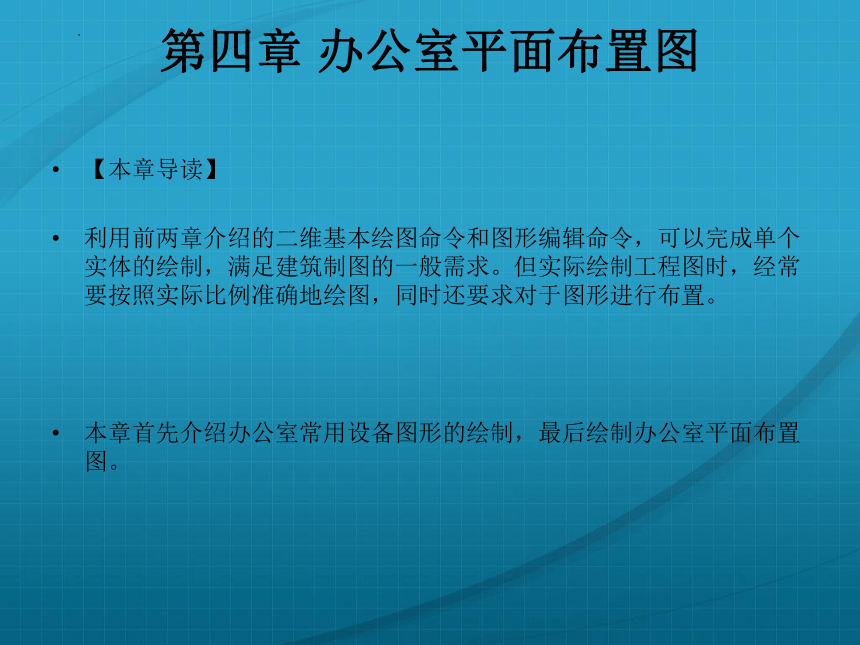

第四章 办公室平面布置图
【本章导读】
利用前两章介绍的二维基本绘图命令和图形编辑命令，可以完成单个实体的绘制，满足建筑制图的一般需求。但实际绘制工程图时，经常要按照实际比例准确地绘图，同时还要求对于图形进行布置。
本章首先介绍办公室常用设备图形的绘制，最后绘制办公室平面布置图。
4.5绘制办公室墙体图

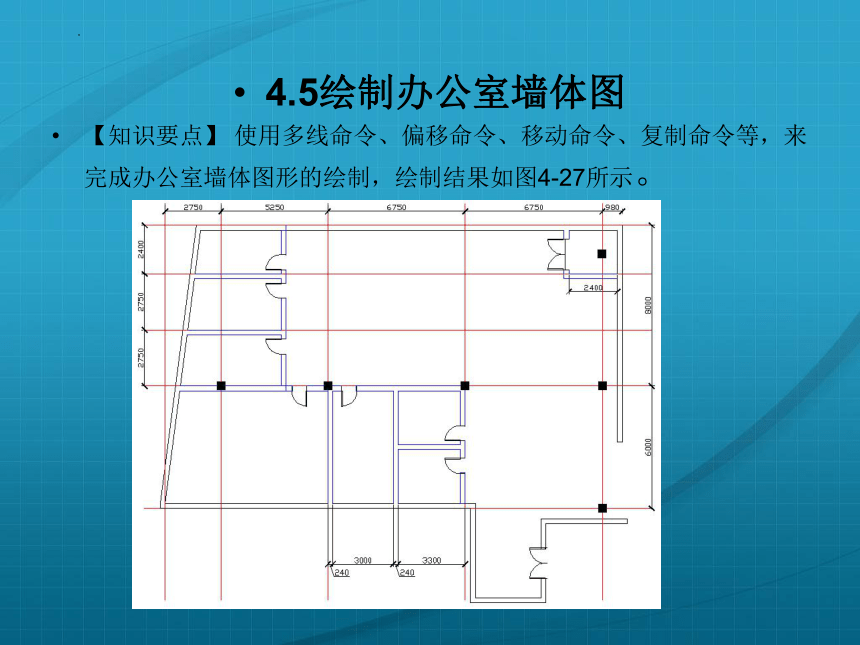

【知识要点】 使用多线命令、偏移命令、移动命令、复制命令等，来完成办公室墙体图形的绘制，绘制结果如图4-27所示。

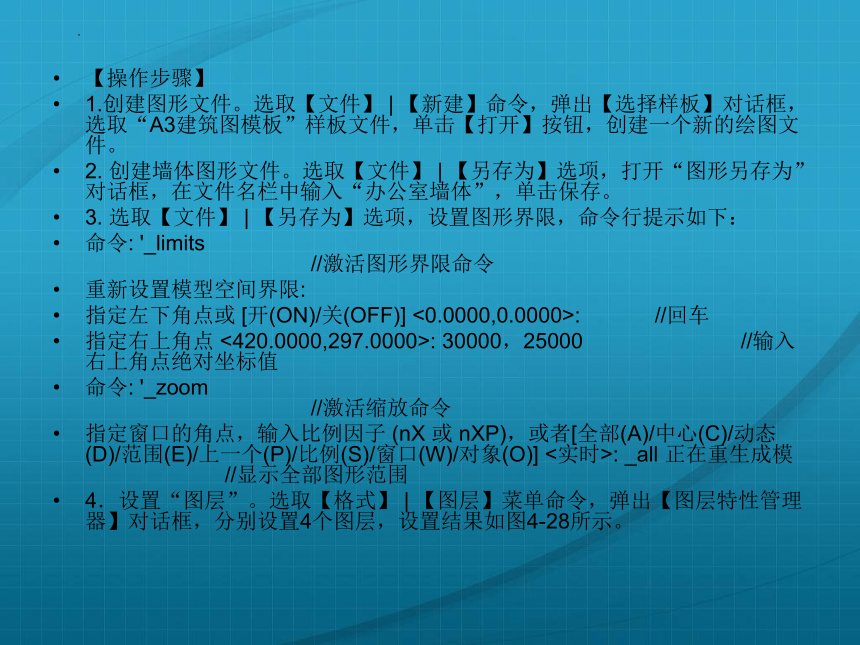

【操作步骤】
1.创建图形文件。选取【文件】 | 【新建】命令，弹出【选择样板】对话框，选取“A3建筑图模板”样板文件，单击【打开】按钮，创建一个新的绘图文件。
2. 创建墙体图形文件。选取【文件】 | 【另存为】选项，打开“图形另存为”对话框，在文件名栏中输入“办公室墙体”，单击保存。
3. 选取【文件】 | 【另存为】选项，设置图形界限，命令行提示如下：
命令: '_limits //激活图形界限命令
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: //回车
指定右上角点 <420.0000,297.0000>: 30000，25000 //输入右上角点绝对坐标值
命令: '_zoom //激活缩放命令
指定窗口的角点，输入比例因子 (nX 或 nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: _all 正在重生成模 //显示全部图形范围

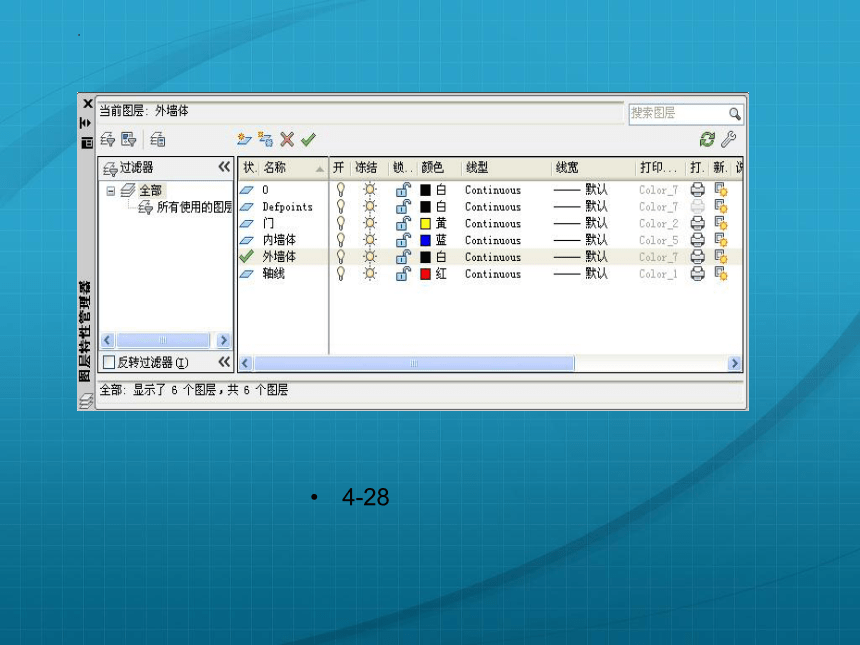

4．设置“图层”。选取【格式】 | 【图层】菜单命令，弹出【图层特性管理器】对话框，分别设置4个图层，设置结果如图4-28所示。
4-28
5．设置“多线样式”。 选取【格式】 | 【多线样式】菜单命令，弹出【多线样式】对话框。单击“新建”按钮，弹出【创建新的多线样式】对话框，在“新建样式名”文本框中输入多线样式名“墙体”，单击【继续】按钮，弹出【新建多线样式：墙体】对话框，开始设置多线样式，如图4-29所示。
6．绘制下部外墙体图形。
打开[【正交】开关，设置“外墙体”图层为当前层，选择【绘图】|【多线】选项，命令行提示如下：
命令: _mline //激活多线命令
当前设置: 对正 = 上，比例 = 20.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: j //选择对正选项
输入对正类型 [上(T)/无(Z)/下(B)] <上>: t //选择上选项
当前设置: 对正 = 上，比例 = 20.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: s //选择比例选项
输入多线比例 <20.00>: 6 //输入比例值
当前设置: 对正 = 上，比例 = 6.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: //单击确定A点
指定下一点: 15250 //向右追踪，输入距离确定B点
指定下一点或 [放弃(U)]: 4645 //向下追踪，输入距离确定C点
指定下一点或 [闭合(C)/放弃(U)]: 3240 //向右追踪，输入距离确定D点
指定下一点或 [闭合(C)/放弃(U)]: 3895 //向上追踪，输入距离确定E点
指定下一点或 [闭合(C)/放弃(U)]: 4230 //向右追踪，输入距离确定F点
指定下一点或 [闭合(C)/放弃(U)]: //回车，结束绘制

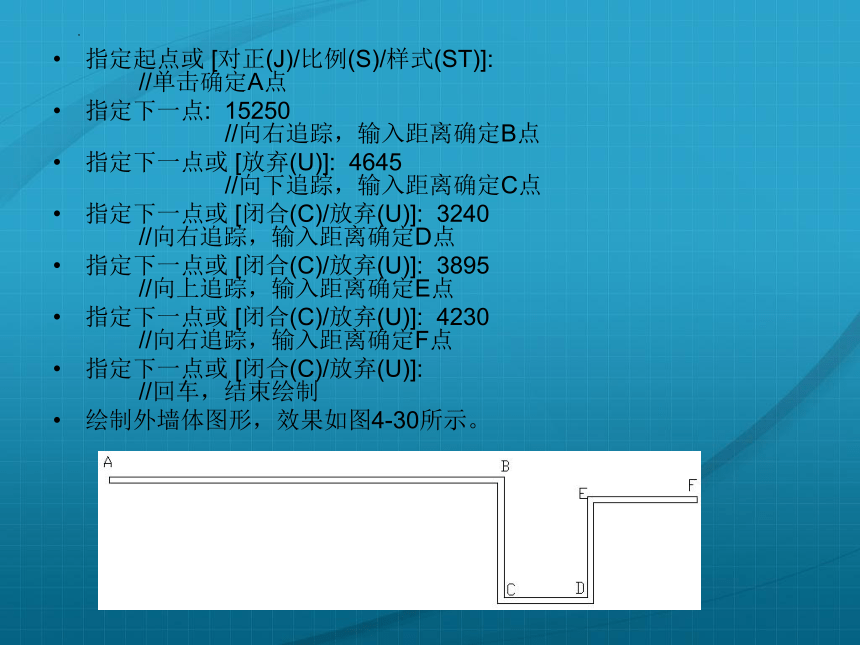

绘制外墙体图形，效果如图4-30所示。

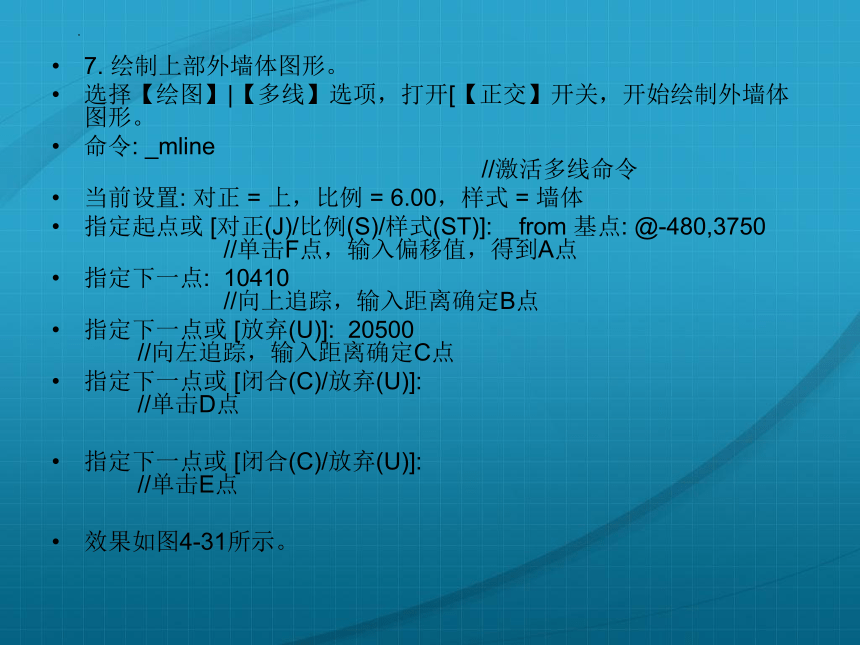

7. 绘制上部外墙体图形。
选择【绘图】|【多线】选项，打开[【正交】开关，开始绘制外墙体图形。
命令: _mline //激活多线命令
当前设置: 对正 = 上，比例 = 6.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: _from 基点: @-480,3750 //单击F点，输入偏移值，得到A点
指定下一点: 10410 //向上追踪，输入距离确定B点
指定下一点或 [放弃(U)]: 20500 //向左追踪，输入距离确定C点
指定下一点或 [闭合(C)/放弃(U)]: //单击D点
指定下一点或 [闭合(C)/放弃(U)]: //单击E点

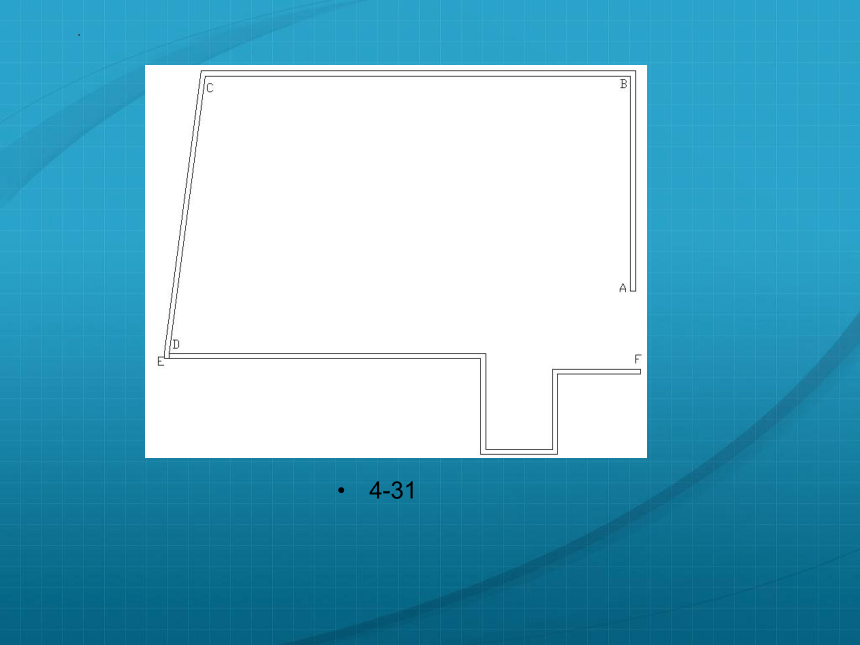

效果如图4-31所示。
4-31
8. 绘制内部墙体图形。选择【绘图】|【多线】菜单选项，打开[【正交】开关，设置“内墙体”图层为当前层，命令行提示如下：
1）命令: _mline
当前设置: 对正 = 上，比例 = 6.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]:
指定下一点: //参照尺寸绘制内部墙体

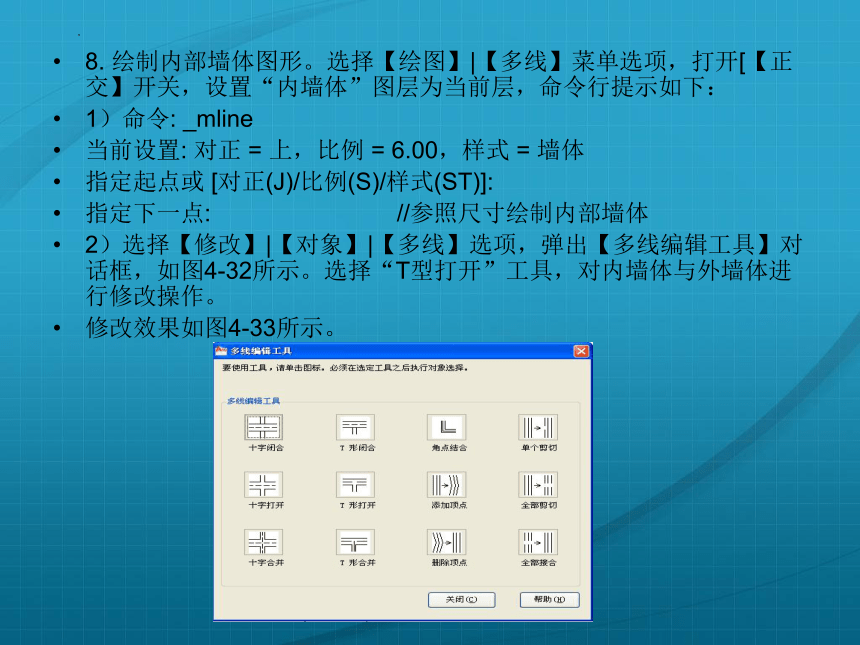

2）选择【修改】|【对象】|【多线】选项，弹出【多线编辑工具】对话框，如图4-32所示。选择“T型打开”工具，对内墙体与外墙体进行修改操作。

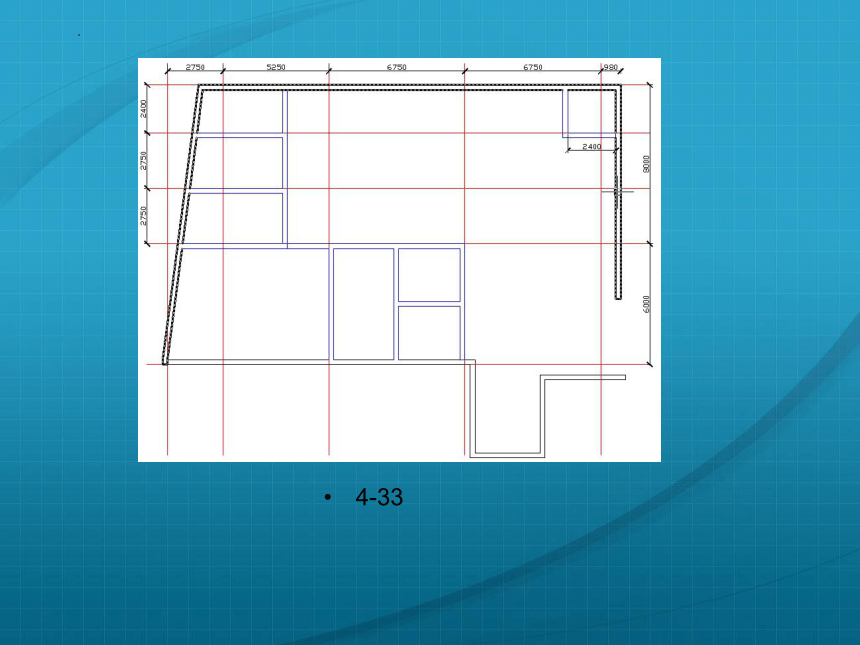

修改效果如图4-33所示。
4-33

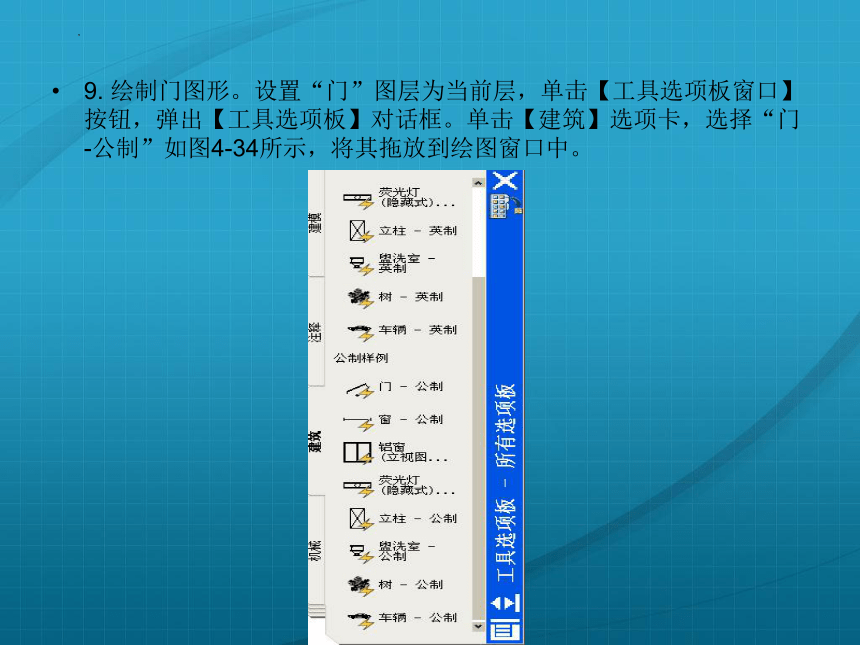

9. 绘制门图形。设置“门”图层为当前层，单击【工具选项板窗口】按钮，弹出【工具选项板】对话框。单击【建筑】选项卡，选择“门-公制”如图4-34所示，将其拖放到绘图窗口中。
选择“门-公制”拖放到绘图窗口中，如图4-35(a)所示。单击图标，选择“打开90度”选项，效果如图4-35（b）
10．选择【修改】|【复制】菜单选项，复制门到内部墙体的相应部位。
结果如图4-36所示。
11．绘制柱子图形。设置“外墙体”为当前层，选择矩形命令，命令行提示如下：
命令: _rectang //激活矩形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //指定第一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @400,400 //输入第二点
12．选择【绘图】|【图案填充】菜单命令，弹出【图案填充和渐变色】对话框，选取图案【SOLID】，如图4-37所示，对柱子完成填充。
13．选择【修改】|【复制】菜单命令，复制6个柱子。
完成图形绘制，如图4-27所示。
4.6绘制办公室平面布置图
【知识要点】 使用插入命令、镜像命令、移动命令、复制命令、阵列命令等，来完成办公室平面布置图形的绘制。
【操作步骤】
1.创建图形文件。选取【文件】 | 【打开】命令，弹出【选择文件】对话框，选取“办公室墙体”图形文件，单击【打开】按钮，开始新图。
2.插入“办公室墙体”图形。选择【插入】│【块】菜单命令，弹出【插入】对话框。单击【浏览】按钮，弹出【选择图形文件】对话框，选取“办公室墙体”图形，命令行提示如下：
命令: _insert //激活插入命令
指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: 0,0 //输入插入点
选择【视图】│【缩放】│【范围】菜单命令，使得图形全屏显示，如图4-38所示。
4-38
3.插入“电脑桌”图块，插入点确定在右下部，效果如图4-39所示。
4.编辑电脑桌图块。选择【复制】菜单命令，向右侧复制一个图块，效果如图4-40所示。
5. 编辑电脑桌图块。选择【镜像】菜单命令，镜像电脑桌图块，效果如图4-41所示。
编辑电脑桌图块。选择【阵列】命令，弹出【阵列】对话框如图4-42所示。参照对话框进行参数设置，效果如图4-43所示。
4-43
同理，完成敞开式办公空间上部图形布置，“行”与“列”数字框都输入“3”，在“行偏移”数字框输入“2200”，在“列偏移” 数字框输入“2700”，效果如图4-44所示。
【本章小结】
本章通过办公室内的办公椅、电脑、电脑桌的绘制，掌握了高级绘图命令与修改命令的使用。通过完成办公室墙体图形的绘制，学习了多线的设置，使用多线可以方便的绘制出墙体，然后使用多线编辑命令对墙体进行编辑。在办公室平面布置中，首先将办公椅、电脑、电脑桌用写块命令定义为图块，然后分别插入到适当位置。要注意写块命令可以创建一个图形文件，插入到任何图形当中。
思考与练习
1．思考题
1）多线命令与多线编辑命令的功能与区别是什么？
2）写块命令与创建块命令有什么紧密联系？
3）多线编辑模式有多少种？常用的是什么？
4）如何设置多线的线宽？它与墙体宽度有何联系？
5）多段线绘制圆弧与直线时应该如何转换？
6）插入图块时基点的用途是什么？
7）定义图块时基点的作用？
8）如何使用写块命令建立图块库？
9）插入图块时比例的用途是什么？
10）插入图块时旋转的功能是什么？
2．将左侧的功能键与右侧的功能边接起来
F2 对象捕捉开关
F3 正交模式开关
F8 对象捕捉追踪开关
F10 图案填充
F11 多线命令
WBLOCK 创建块命令
ESC 重复上一次命令
ENTER（在“命令：”提示下） 多线编辑命令
MLINE 文本窗口开关
MLEDIT 写块命令
BLOCK 退出命令
BHATCH 极轴开关
3．选择题
1）在（ ）情况下，可以直接输入距离值。
A．打开对象捕捉
B．打开对象追踪
C．打开极轴
D．以上同时打开
2）单击键盘上的F10键可以打开或关闭（ ）功能
A．正交 B．极轴 C．对象捕捉 D．对象追踪
3）正交功能和极轴功能（ ）同时使用
A．可以 B．不可以
4）当光标只能在水平和垂直方向移动时，是在执行（ ）命令
A．正交 B．极轴 C．对象捕捉 D．对象追踪
5）多线编辑工具命令中常用的工具有？
A．T形合并 B．T形打开 C．十字闭合
4．绘制下列各图
1）绘制桌子立面图，如题图4-1所示。
2）绘制门立面图，如题图4-2所示。
3）绘制餐桌平面图，如题图4-3所示。
4）绘制床平面图，如题图4-4所示。
