项目5 创建门窗
5.1 门窗对象
5.2 门窗的创建
5.3 门窗的编辑
项目5 创建门窗
目录
Content
5.4 门窗表
5.5 门窗库

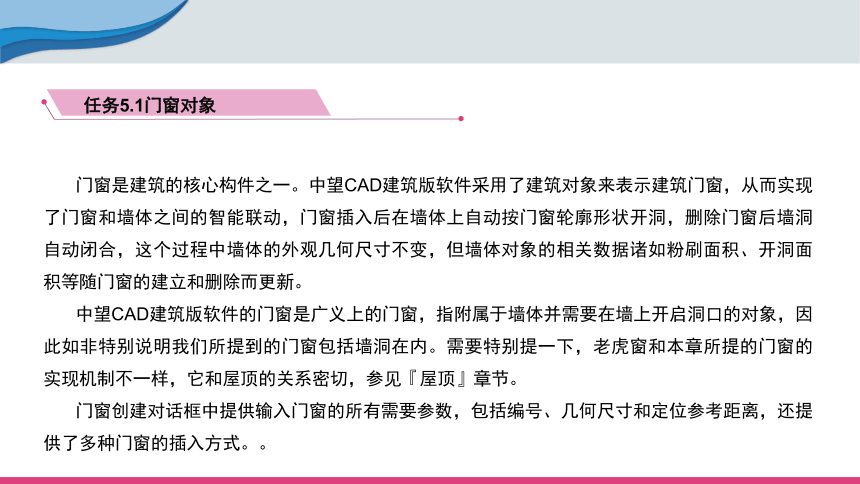

门窗是建筑的核心构件之一。中望CAD建筑版软件采用了建筑对象来表示建筑门窗，从而实现了门窗和墙体之间的智能联动，门窗插入后在墙体上自动按门窗轮廓形状开洞，删除门窗后墙洞自动闭合，这个过程中墙体的外观几何尺寸不变，但墙体对象的相关数据诸如粉刷面积、开洞面积等随门窗的建立和删除而更新。
中望CAD建筑版软件的门窗是广义上的门窗，指附属于墙体并需要在墙上开启洞口的对象，因此如非特别说明我们所提到的门窗包括墙洞在内。需要特别提一下，老虎窗和本章所提的门窗的实现机制不一样，它和屋顶的关系密切，参见『屋顶』章节。
门窗创建对话框中提供输入门窗的所有需要参数，包括编号、几何尺寸和定位参考距离，还提供了多种门窗的插入方式。。
任务5.1门窗对象
5.1.1 门窗类型
中望CAD建筑版软件提供了以下几类门窗：
1. 普通门

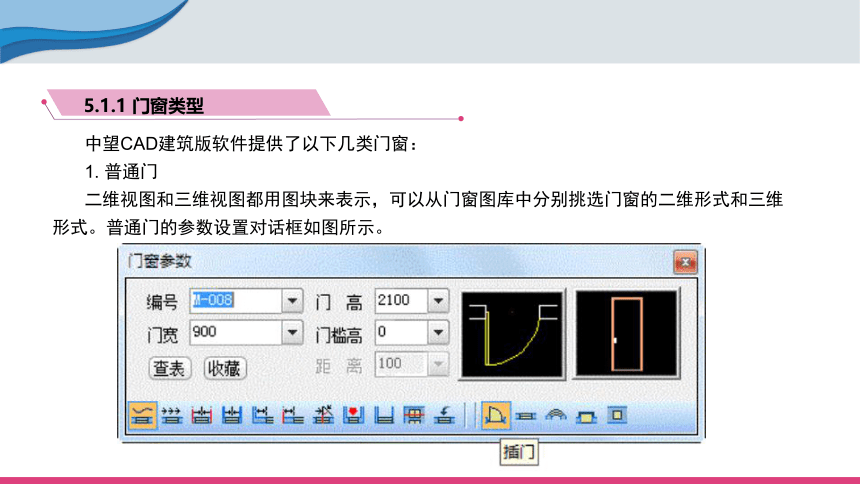

二维视图和三维视图都用图块来表示，可以从门窗图库中分别挑选门窗的二维形式和三维形式。普通门的参数设置对话框如图所示。
5.1.1 门窗类型
2. 普通窗

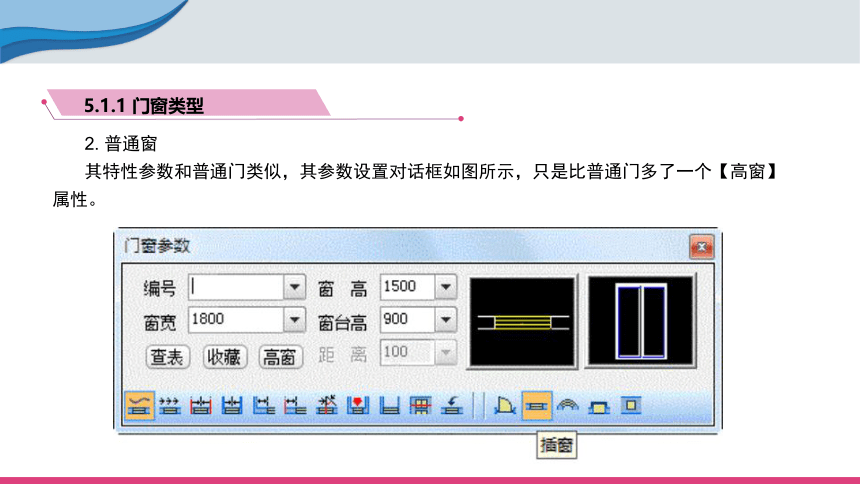

其特性参数和普通门类似，其参数设置对话框如图所示，只是比普通门多了一个【高窗】属性。
5.1.1 门窗类型
3. 弧窗

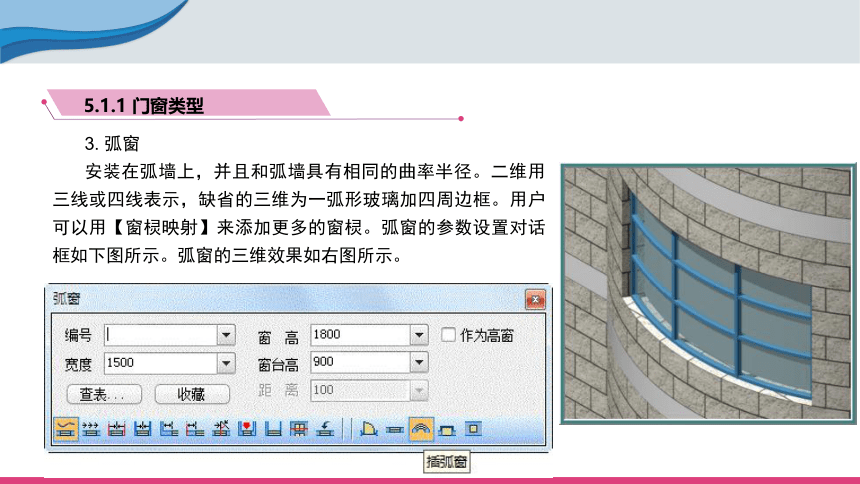

安装在弧墙上，并且和弧墙具有相同的曲率半径。二维用三线或四线表示，缺省的三维为一弧形玻璃加四周边框。用户可以用【窗棂映射】来添加更多的窗棂。弧窗的参数设置对话框如下图所示。弧窗的三维效果如右图所示。
5.1.1 门窗类型
4. 凸窗

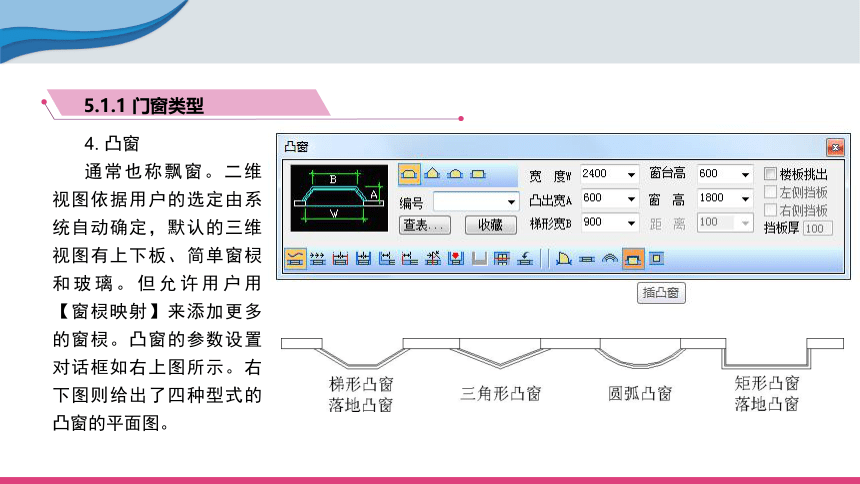

通常也称飘窗。二维视图依据用户的选定由系统自动确定，默认的三维视图有上下板、简单窗棂和玻璃。但允许用户用【窗棂映射】来添加更多的窗棂。凸窗的参数设置对话框如右上图所示。右下图则给出了四种型式的凸窗的平面图。
5.1.1 门窗类型
5. 矩形洞
墙上的矩形空洞，可以穿透也可以不穿透墙体，有多种二维形式可选。矩形洞的参数设置对话框如图所示，对于不穿透墙体的洞口，还可定制洞嵌入墙体的深度。
5.1.1 门窗类型
6. 异型洞
自由在墙面上绘制轮廓线，然后转成洞口，其平面图与矩形洞一样，有多种表示方法。下图则给出了异型洞的参数设置对话框。
5.1.1 门窗类型
7. 组合门窗
是两个或两个以上的普通门和（或）窗的组合，并在组合后作为一个门窗对象。居住建筑常见的子母门、门联窗，以及办公建筑的入口组合大门都可以用组合门窗来表示。右图给出了门联窗的三维效果图。
5.1.1 门窗类型
8. 转角窗
指通过一个转角，跨越两段墙的窗户，可以外飘。二维用三线或四线表示，默认的三维视图简单窗棂和玻璃，如果外飘，还有上下板。转角窗的参数设置对话框如下图所示。右图则给出了一个转角凸窗的三维效果，该图用【窗棂映射】完善了窗棂的划分。
5.1.1 门窗类型
9. 带型窗
不能外飘，但可以跨越多段墙包括弧形墙，其他和转角窗相同。下图给出了带窗的参数设置对话框。
5.1.2 门窗编号
门窗对象有一个特别的属性就是门窗编号。门窗插入时编号可以选择“自动编号”，这样插入的门窗按“宽X高”编号，如：M0921，可以直观看到插入的门窗规格。当然软件也允许用户自定义门窗编号。
5.1.3 高窗和上层窗
高窗和上层窗是窗户的另一个属性，两者都是指位于楼层水平剖切平面以上的窗户。两者的区别在于，前者用虚线表示二维视图，说明同一楼层正下方没有其他门窗；后者在二维视图上还显示另一个编号，说明同一楼层正下方还有其他窗户（通常应当等宽），上层窗多用在厂房等高大空间的建筑中。如图所示。
