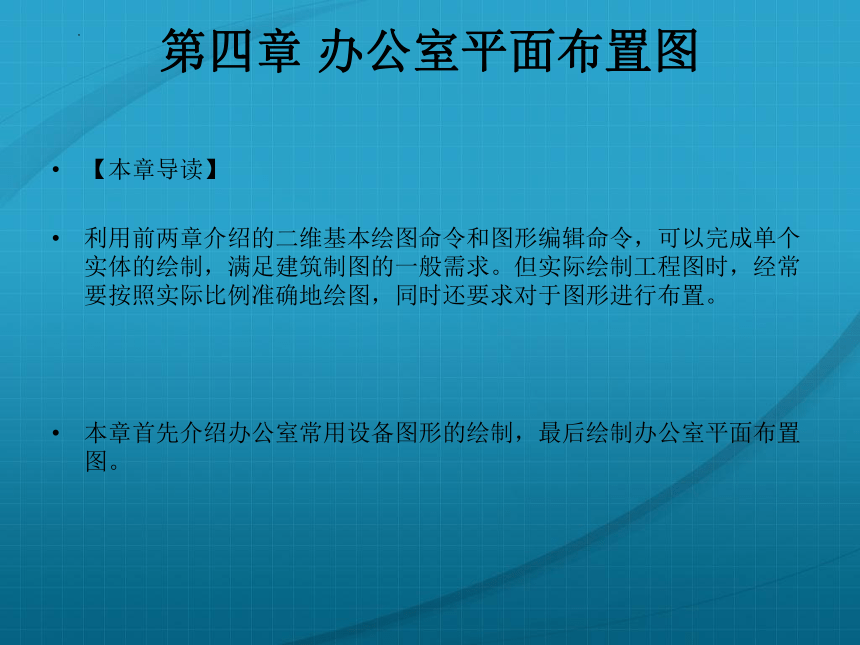

第四章 办公室平面布置图
【本章导读】
利用前两章介绍的二维基本绘图命令和图形编辑命令，可以完成单个实体的绘制，满足建筑制图的一般需求。但实际绘制工程图时，经常要按照实际比例准确地绘图，同时还要求对于图形进行布置。
本章首先介绍办公室常用设备图形的绘制，最后绘制办公室平面布置图。
4.3绘制电脑桌

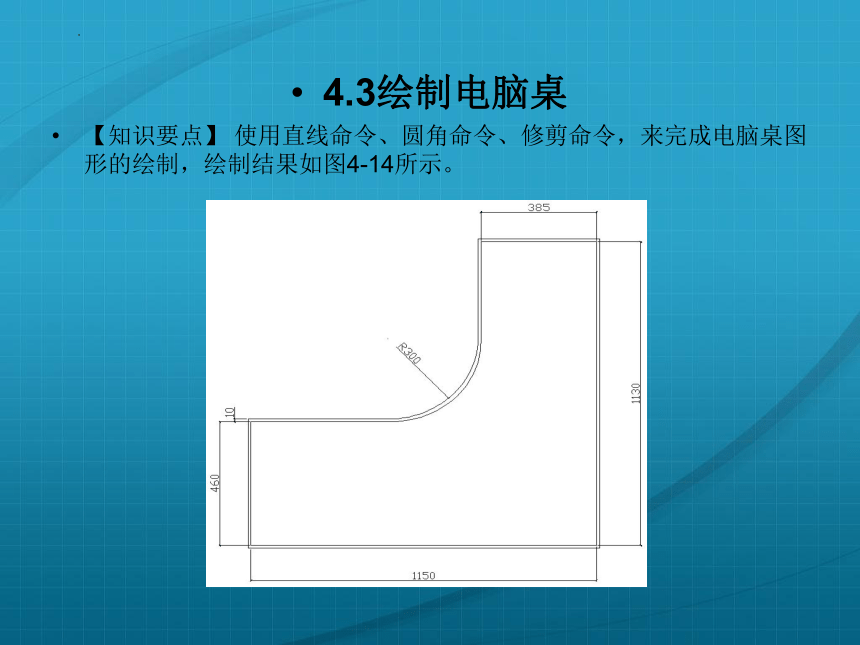

【知识要点】 使用直线命令、圆角命令、修剪命令，来完成电脑桌图形的绘制，绘制结果如图4-14所示。

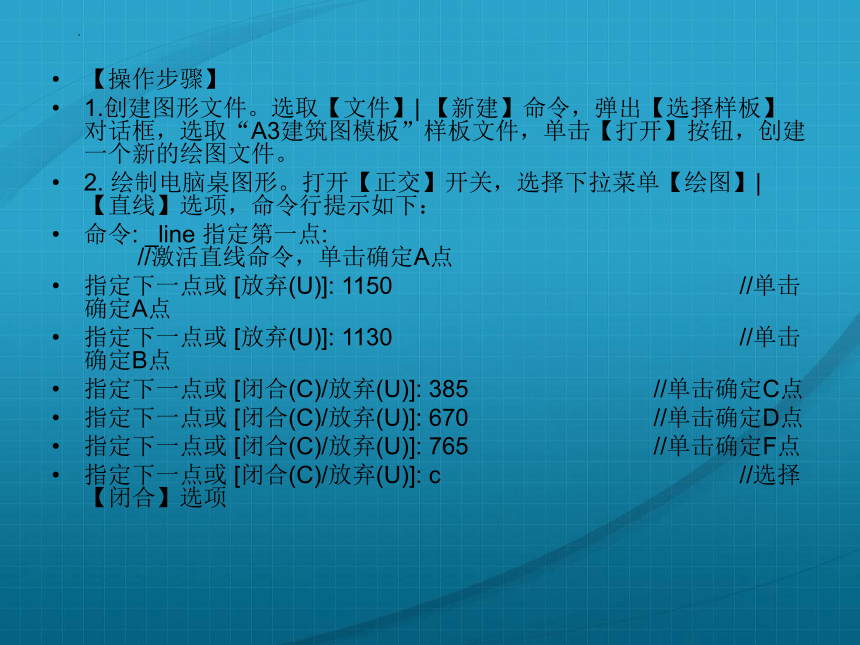

【操作步骤】
1.创建图形文件。选取【文件】| 【新建】命令，弹出【选择样板】对话框，选取“A3建筑图模板”样板文件，单击【打开】按钮，创建一个新的绘图文件。
2. 绘制电脑桌图形。打开【正交】开关，选择下拉菜单【绘图】|【直线】选项，命令行提示如下：
命令: _line 指定第一点: //激活直线命令，单击确定A点
指定下一点或 [放弃(U)]: 1150 //单击确定A点
指定下一点或 [放弃(U)]: 1130 //单击确定B点
指定下一点或 [闭合(C)/放弃(U)]: 385 //单击确定C点
指定下一点或 [闭合(C)/放弃(U)]: 670 //单击确定D点
指定下一点或 [闭合(C)/放弃(U)]: 765 //单击确定F点
指定下一点或 [闭合(C)/放弃(U)]: c //选择【闭合】选项

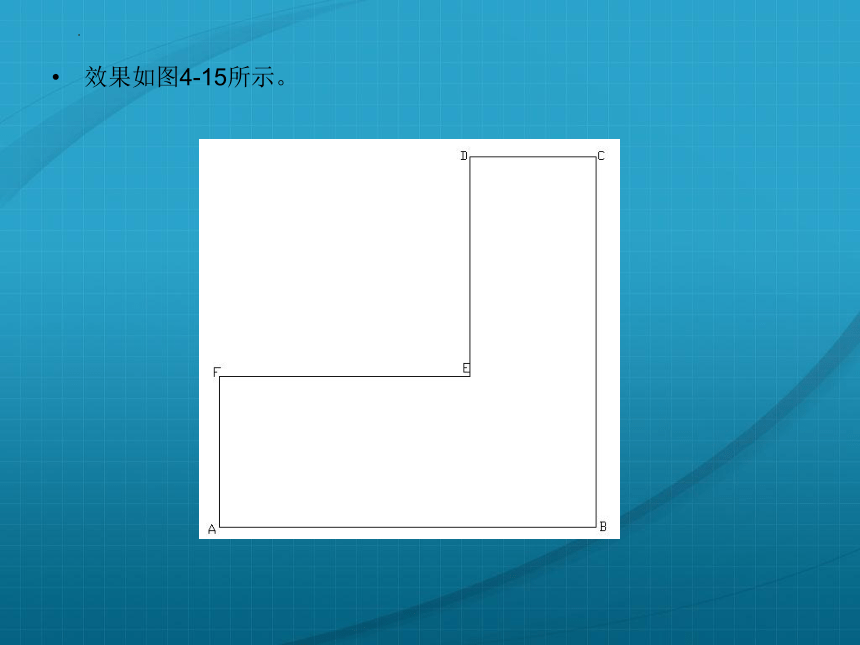

效果如图4-15所示。

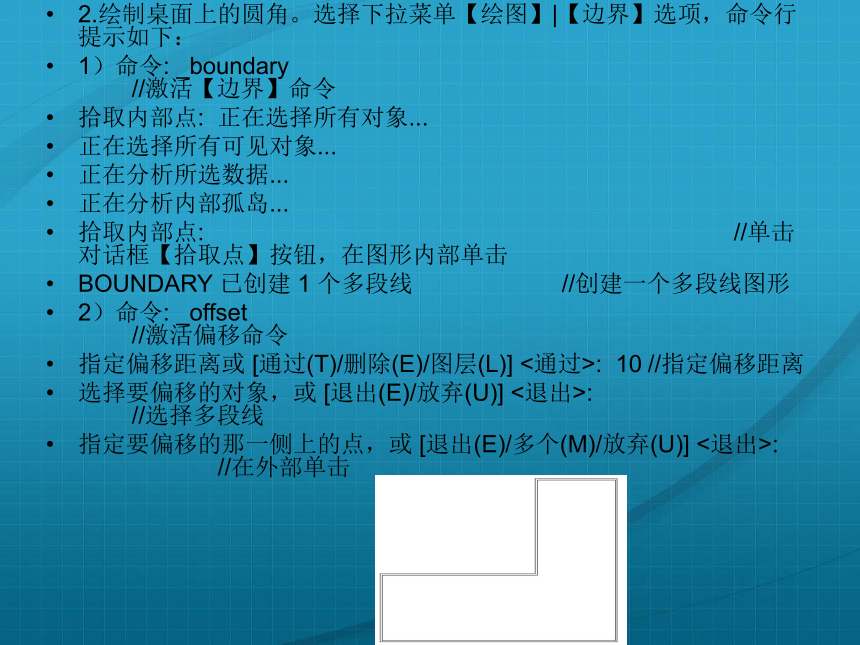

2.绘制桌面上的圆角。选择下拉菜单【绘图】|【边界】选项，命令行提示如下：
1）命令: _boundary //激活【边界】命令
拾取内部点: 正在选择所有对象...
正在选择所有可见对象...
正在分析所选数据...
正在分析内部孤岛...
拾取内部点: //单击对话框【拾取点】按钮，在图形内部单击
BOUNDARY 已创建 1 个多段线 //创建一个多段线图形
2）命令: _offset //激活偏移命令
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 10 //指定偏移距离
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择多段线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在外部单击

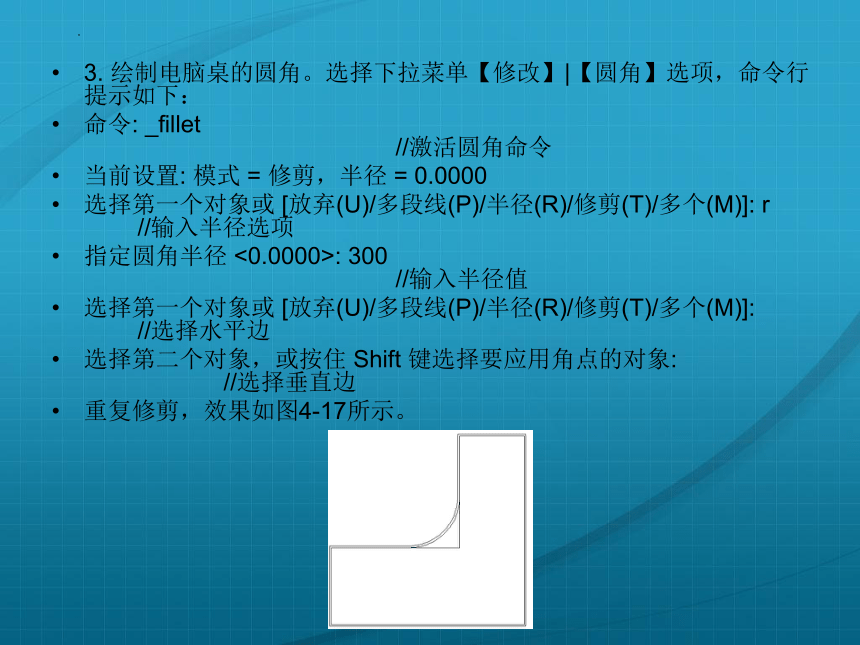

3. 绘制电脑桌的圆角。选择下拉菜单【修改】|【圆角】选项，命令行提示如下：
命令: _fillet //激活圆角命令
当前设置: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r //输入半径选项
指定圆角半径 <0.0000>: 300 //输入半径值
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //选择水平边
选择第二个对象，或按住 Shift 键选择要应用角点的对象: //选择垂直边
重复修剪，效果如图4-17所示。

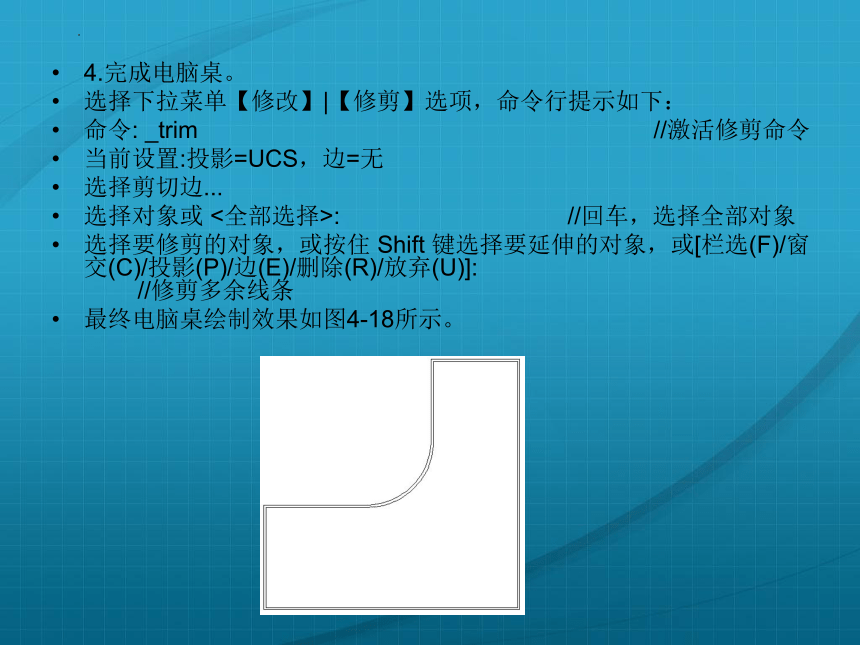

4.完成电脑桌。
选择下拉菜单【修改】|【修剪】选项，命令行提示如下：
命令: _trim //激活修剪命令
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: //回车，选择全部对象
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //修剪多余线条
最终电脑桌绘制效果如图4-18所示。
4.4绘制电脑桌布置图
【知识要点】 使用创建块命令、插入块命令、移动命令、旋转命令、比例命令，来完成电脑桌布置图形的绘制，绘制结果如图4-19所示。
【操作步骤】
1. 创建办公椅、电脑、电脑桌图块。打开图4-8办公椅，在命令行中输入：W 系统弹出“写块”对话框。
定义对象基点：单击“拾取点”按钮，选取办公椅下边中点为“基点”；
选择对象：单击“选择对象”按钮，选取办公椅；
在“文件名和路径栏”中输入：“办公椅”；
单击“确定”，完成块定义，如图4-20所示。
同理，打开电脑、电脑桌图形，使用“写块”命令完成电脑、电脑桌块定义。
2. 创建图形文件。选取【文件】 | 【新建】命令，弹出【选择样板】对话框，选取 “A3建筑图模板”样板文件，单击【打开】按钮，创建一个新的绘图文件。
3. 创建电脑桌布置图形文件。选取【文件】 | 【另存为】命令，打开“图形另存为”对话框，在文件名栏中输入“电脑桌布置”，单击保存。
【说明】以BLOCK命令定义的图块只能插入到当前图形中，以WBLOCK命令保存的图块可以插入到当前图形，也可以插入到其他图形中。
4.插入“办公椅”块，选取【插入】 | 【块】选项，打开“插入”对话框，如图4-21所示。
单击“浏览”按钮，找到使用写块对话框定义的“办公椅”图块，单击“确定”插入完成。
同理分别插入“电脑桌”和“电脑”，效果如图4-22所示。
5．移动布置办公椅。
选择下拉菜单【修改】|【移动】选项，命令行提示如下：
命令: _move //激活移动命令
选择对象: 找到 1 个 //选择办公椅
选择对象: //回车
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>: //选择椅面下边中点
指定第二个点或 <使用第一个点作为位移>: _from 基点: <偏移>: @400,200 //选择捕捉自，单击A点，输入偏移值
效果如图4-23所示。
6．移动布置电脑。
选择下拉菜单【修改】|【移动】选项，命令行提示如下：
命令: _move //激活移动命令
选择对象: 找到 1 个 //选择电脑
选择对象: //回车
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>: //选择电脑下边中点
指定第二个点或 <使用第一个点作为位移>: _from 基点: <偏移>: @-450,500 //选择捕捉自，单击B点，输入偏移值
效果如图4-24所示。
7．旋转布置电脑。
选择下拉菜单【修改】|【旋转】选项，命令行提示如下：
命令: _rotate //激活旋转命令
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 找到 1 个 //选取电脑
选择对象: //回车
指定基点: //选择电脑屏幕底边中点
指定旋转角度，或 [复制(C)/参照(R)] <0>: -115 //输入旋转角度值
效果如图4-25所示。
8．修改电脑比例。
选择下拉菜单【修改】|【比例】，命令行提示如下：
命令: _scale //激活比例命令
选择对象: 找到 1 个 //选取电脑
选择对象: //回车
指定基点: //捕捉电脑屏幕底边中点
指定比例因子或 [复制(C)/参照(R)] <1.0000>: 0.9 //输入比例因子
完成电脑桌布置图形的全部操作，效果如图4-26所示。
