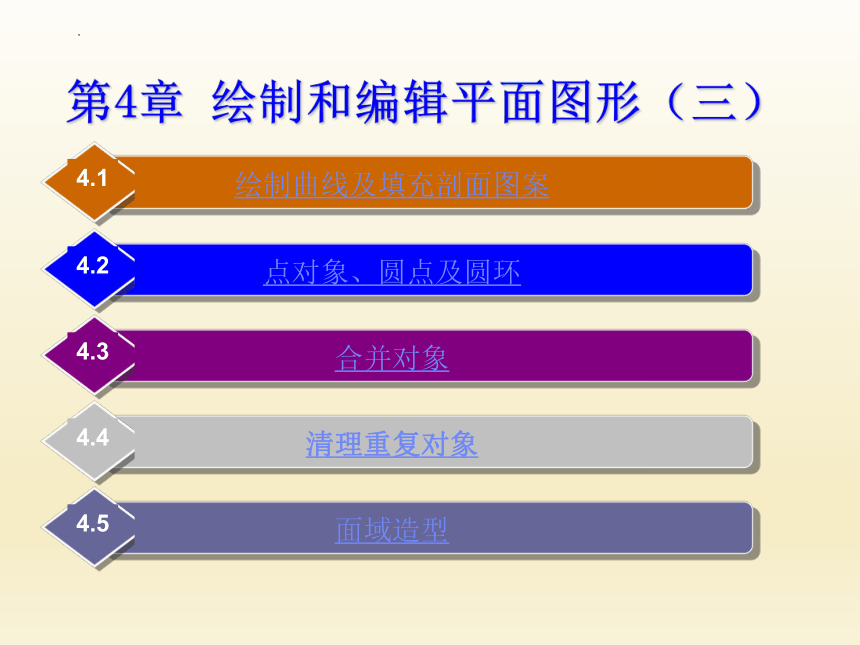

第4章 绘制和编辑平面图形（三）
绘制曲线及填充剖面图案
4.1
点对象、圆点及圆环
4.2
合并对象
4.3
清理重复对象
4.4
面域造型
4.5

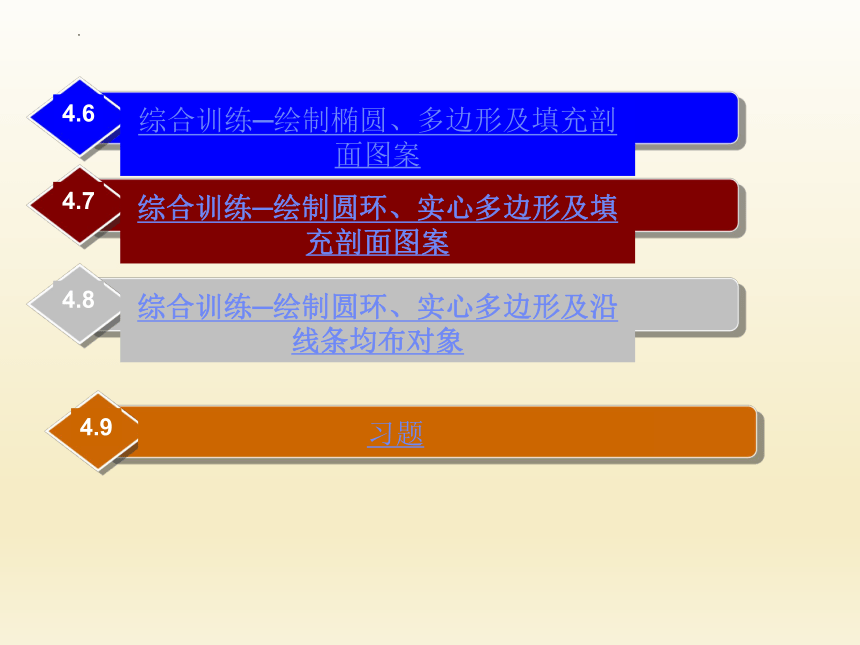

综合训练─绘制椭圆、多边形及填充剖面图案
4.6
综合训练─绘制圆环、实心多边形及填充剖面图案
4.7
综合训练─绘制圆环、实心多边形及沿线条均布对象
4.8
习题
4.9

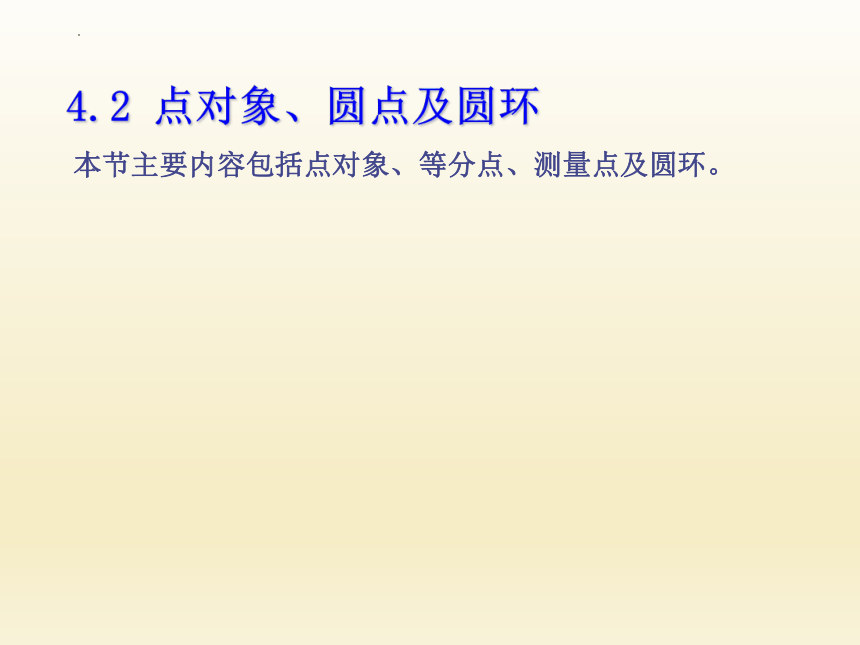

4.2 点对象、圆点及圆环
本节主要内容包括点对象、等分点、测量点及圆环。

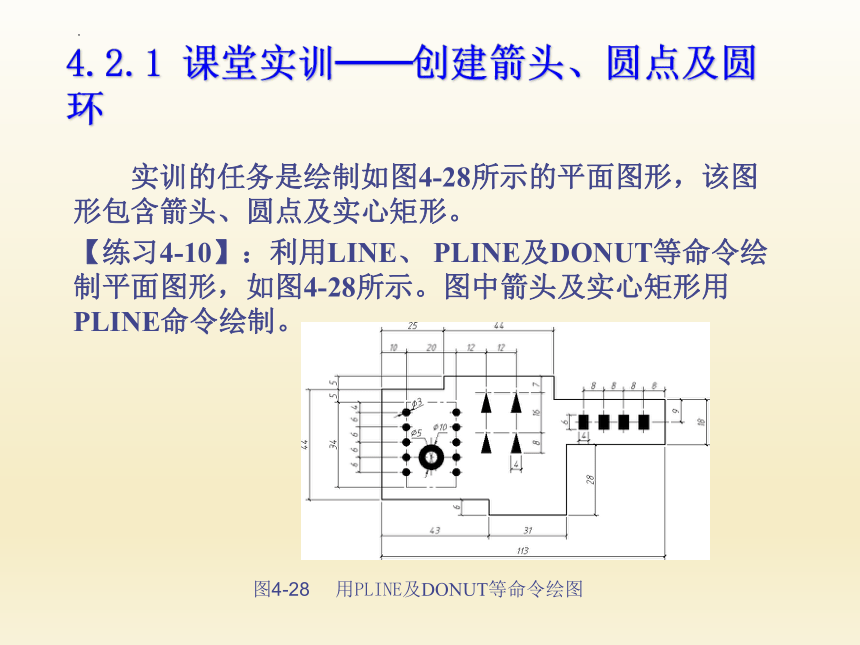

4.2.1 课堂实训──创建箭头、圆点及圆环
实训的任务是绘制如图4-28所示的平面图形，该图形包含箭头、圆点及实心矩形。
【练习4-10】：利用LINE、 PLINE及DONUT等命令绘制平面图形，如图4-28所示。图中箭头及实心矩形用PLINE命令绘制。
图4-28 用PLINE及DONUT等命令绘图

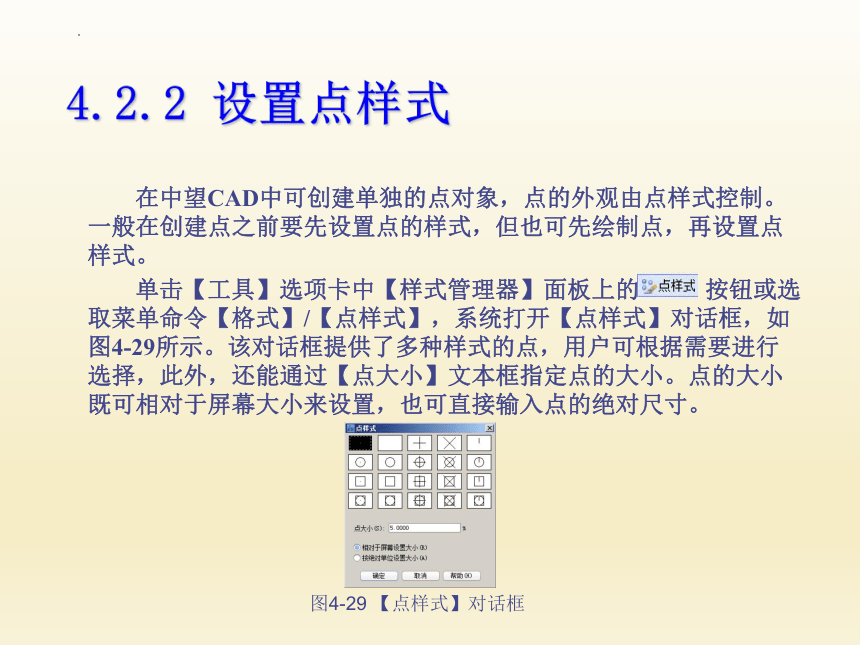

4.2.2 设置点样式
在中望CAD中可创建单独的点对象，点的外观由点样式控制。一般在创建点之前要先设置点的样式，但也可先绘制点，再设置点样式。
单击【工具】选项卡中【样式管理器】面板上的 按钮或选取菜单命令【格式】/【点样式】，系统打开【点样式】对话框，如图4-29所示。该对话框提供了多种样式的点，用户可根据需要进行选择，此外，还能通过【点大小】文本框指定点的大小。点的大小既可相对于屏幕大小来设置，也可直接输入点的绝对尺寸。
图4-29 【点样式】对话框

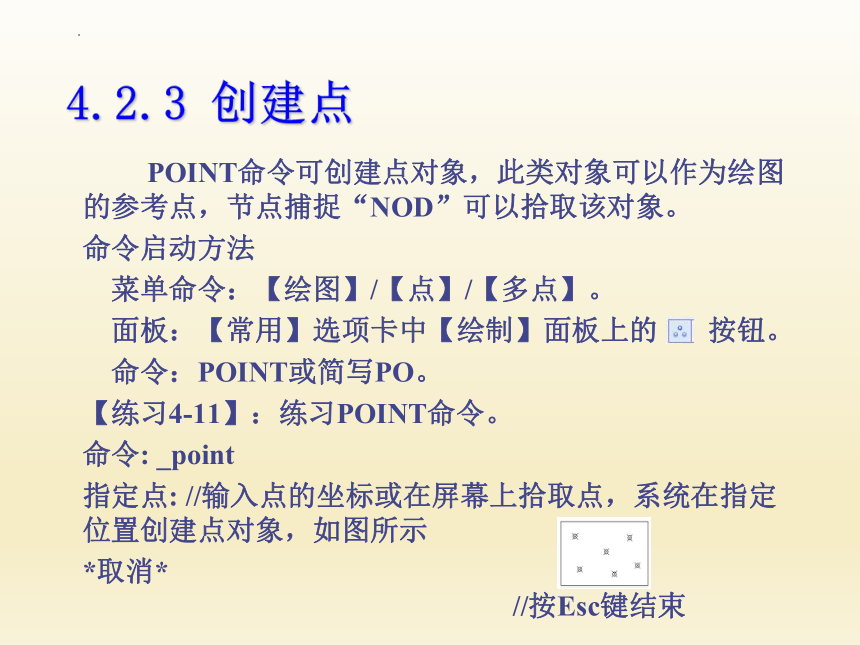

4.2.3 创建点
POINT命令可创建点对象，此类对象可以作为绘图的参考点，节点捕捉“NOD”可以拾取该对象。
命令启动方法
菜单命令：【绘图】/【点】/【多点】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：POINT或简写PO。
【练习4-11】：练习POINT命令。
命令: _point
指定点: //输入点的坐标或在屏幕上拾取点，系统在指定位置创建点对象，如图所示
*取消* //按Esc键结束

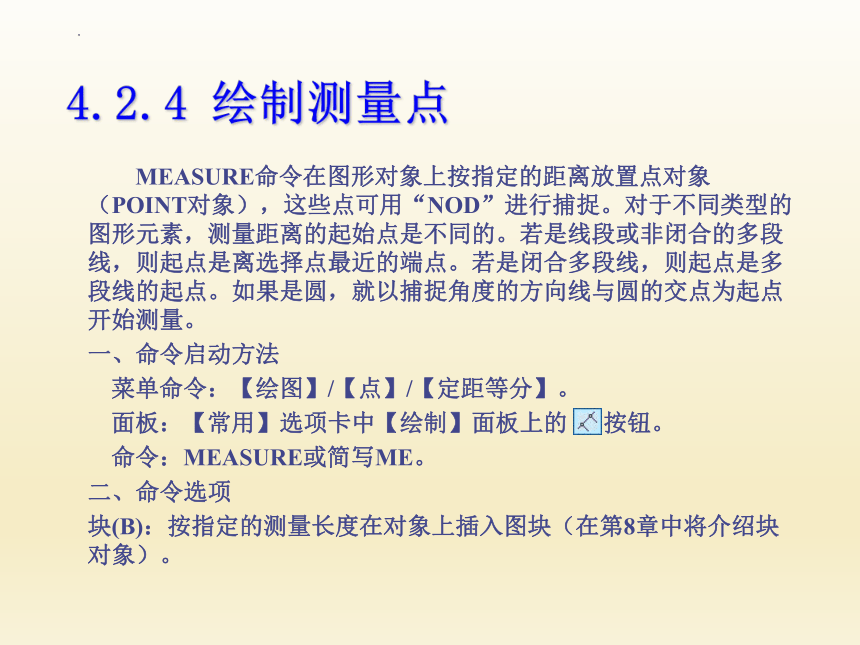

4.2.4 绘制测量点
MEASURE命令在图形对象上按指定的距离放置点对象（POINT对象），这些点可用“NOD”进行捕捉。对于不同类型的图形元素，测量距离的起始点是不同的。若是线段或非闭合的多段线，则起点是离选择点最近的端点。若是闭合多段线，则起点是多段线的起点。如果是圆，就以捕捉角度的方向线与圆的交点为起点开始测量。
一、命令启动方法
菜单命令：【绘图】/【点】/【定距等分】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：MEASURE或简写ME。
二、命令选项
块(B)：按指定的测量长度在对象上插入图块（在第8章中将介绍块对象）。
【练习4-12】：练习MEASURE命令。
打开素材文件“dwg\第4章\4-12.dwg”，如图4-31所示，用MEASURE命令创建两个测量点C、D。
命令: _measure
选择要定距等分的对象: //在A端附近选择对象，如图4-31所示
指定线段长度或 [块(B)]: 160 //输入测量长度
命令:MEASURE //重复命令
选择要定距等分的对象: //在B端处选择对象
指定线段长度或 [块(B)]: 160 //输入测量长度
结果如图所示。
4.2.5 绘制等分点
DIVIDE命令根据等分数目在图形对象上放置等分点，这些点并不分割对象，只是标明等分的位置。中望CAD中可等分的图形元素包括线段、圆、圆弧、样条线和多段线等。对于圆，等分的起始点位一般位于0°角方向线与圆的交点处。
一、命令启动方法
菜单命令：【绘图】/【点】/【定数等分】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：DIVIDE或简写DIV。
【练习4-13】：练习DIVIDE命令。
打开素材文件“dwg\第4章\4-13.dwg”，如图4-32所示，用DIVIDE命令创建等分点。
命令: DIVIDE
选择要定数等分的对象: //选择线段，如图所示
输入线段数目或 [块(B)]: 4 //输入等分的数目
命令:
DIVIDE //重复命令
选择要定数等分的对象: //选择圆弧
输入线段数目或 [块(B)]: 5 //输入等分数目
结果如图所示。
二、命令选项
块(B)：系统在等分处插入图块。
4.2.6 将对象沿曲线均布
DIVIDE命令可以创建直线及曲线的等分点，还能将图块对象在等分点处布置，使其沿线条均匀分布。图块是多个图形对象构成的单一对象，可由BLOCK命令生成，该命令将在第8章中详细介绍。
【练习4-14】：打开素材文件“dwg\第4章\4-14.dwg”，如图4-33左图所示，用DIVIDE、BLOCK、BHATCH等命令将左图修改为右图。
图4-33 沿曲线均布对象
1.用颜色填充圆及小矩形，将它们创建成图块，如图4-34所示。单击【常用】选项卡中【块】面板上的 按钮，弹出【块定义】对话框，如图4-34左图所示，在【名称】栏中输入新建图块的名称“矩形”。
2.选择构成块的图形元素。单击 按钮（选择对象），返回绘图窗口，选择“矩形”。
3.指定块的插入基点。单击 按钮（拾取点），返回绘图窗口，拾取矩形对角线的交点。
4.将圆创建成图块，块名“圆”，插入点为圆心。
5.用PEDIT命令将3条线段构成的连续线创建成多段线。
图4-34 【块定义】对话框
6.启动DIVIDE命令将矩形块沿圆弧均布，如图4-33右图所示。
命令: _divide
选择要定数等分的对象: //选择圆弧，如图4-33左图所示
输入线段数目或 [块(B)]: B //使用“块(B)”选项
输入要插入的块名: 矩形 //输入块名
是否将块与对象对齐？ [是(Y)/否(N)] <是>: //按Enter键
输入线段数目: 10 //输入等分数目
结果如图4-33右图所示。
7.将“圆”块沿多段线均布，等分数目为20，结果如图4-33右图所示。
4.2.7 绘制圆环及圆点
DONUT命令用于创建填充圆环或实心填充圆。启动该命令后，用户依次输入圆环内径、外径及圆心，系统就生成圆环。若要画实心圆，则指定内径为“0”即可。
命令启动方法
菜单命令：【绘图】/【圆环】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：DONUT或简写DO。
【练习4-15】：练习DONUT命令的使用。
命令: _donut //启动创建圆环命令
指定圆环的内径 <2.0000>: 3 //输入圆环内径
指定圆环的外径 <5.0000>: 6 //输入圆环外径
指定圆环的中心点或<退出>: //指定圆心
指定圆环的中心点或<退出>: //按Enter键结束
结果如图4-35所示。
图4-35 绘制圆环
4.2.8 上机练习──绘制多段线、圆点及圆环等构成的图形
【练习4-16】：利用LINE、PEDIT及DIVIDE等命令绘制平面图形，如图所示。圆沿中心线均布的绘制方法为：将中心线编辑成多段线，在多段线上创建等分点，然后在等分点处创建圆。
【练习4-17】：利用LINE、PLINE及DONUT等命令绘制平面图形，尺寸自定，如图4-37所示。图形轮廓及箭头都是多段线。
图4-37 用PLINE及DONUT等命令绘图
4.2.9 上机练习──绘制钢筋混凝土梁的断面图
【练习4-18】：绘制如图4-38所示的钢筋混凝土梁的断面图。混凝土保护层的厚度为25。
图4-38 画梁的断面图
