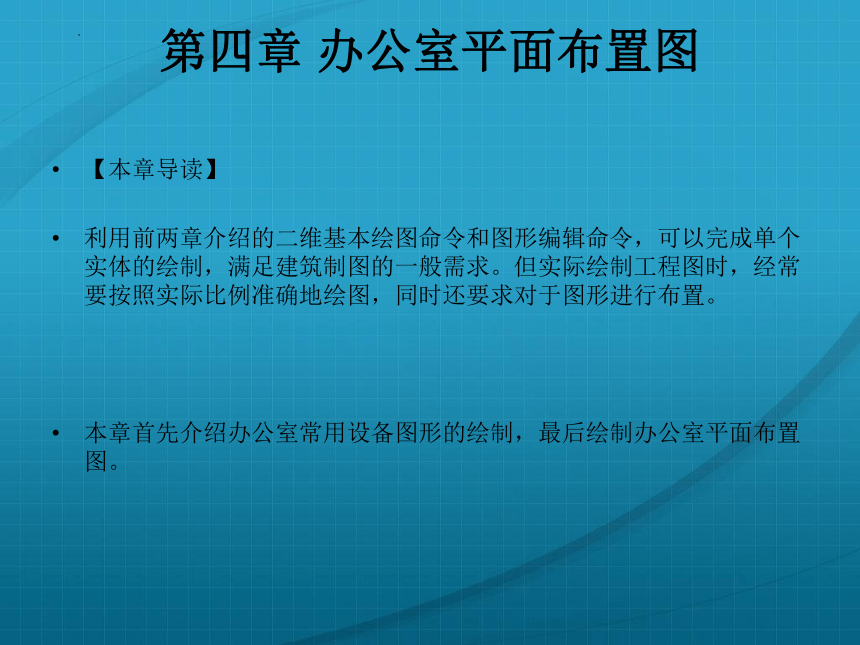

第四章 办公室平面布置图
【本章导读】
利用前两章介绍的二维基本绘图命令和图形编辑命令，可以完成单个实体的绘制，满足建筑制图的一般需求。但实际绘制工程图时，经常要按照实际比例准确地绘图，同时还要求对于图形进行布置。
本章首先介绍办公室常用设备图形的绘制，最后绘制办公室平面布置图。

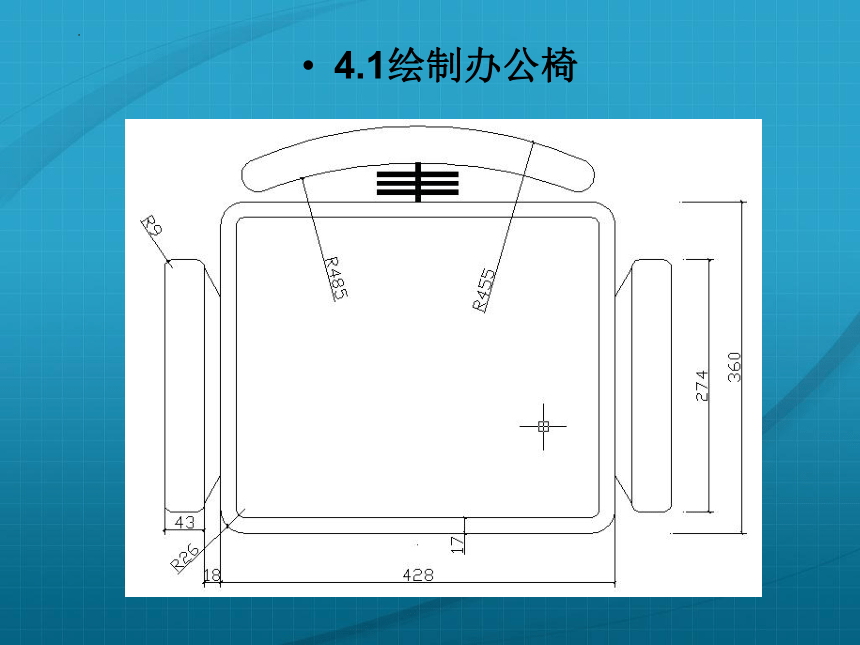

4.1绘制办公椅

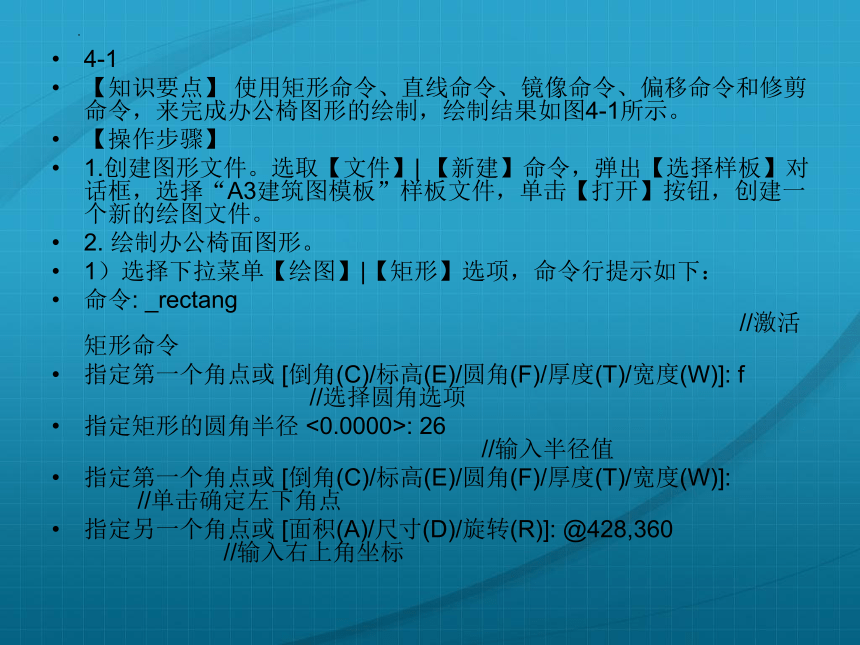

4-1
【知识要点】 使用矩形命令、直线命令、镜像命令、偏移命令和修剪命令，来完成办公椅图形的绘制，绘制结果如图4-1所示。
【操作步骤】
1.创建图形文件。选取【文件】| 【新建】命令，弹出【选择样板】对话框，选择“A3建筑图模板”样板文件，单击【打开】按钮，创建一个新的绘图文件。
2. 绘制办公椅面图形。
1）选择下拉菜单【绘图】|【矩形】选项，命令行提示如下：
命令: _rectang //激活矩形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选择圆角选项
指定矩形的圆角半径 <0.0000>: 26 //输入半径值
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击确定左下角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @428,360 //输入右上角坐标

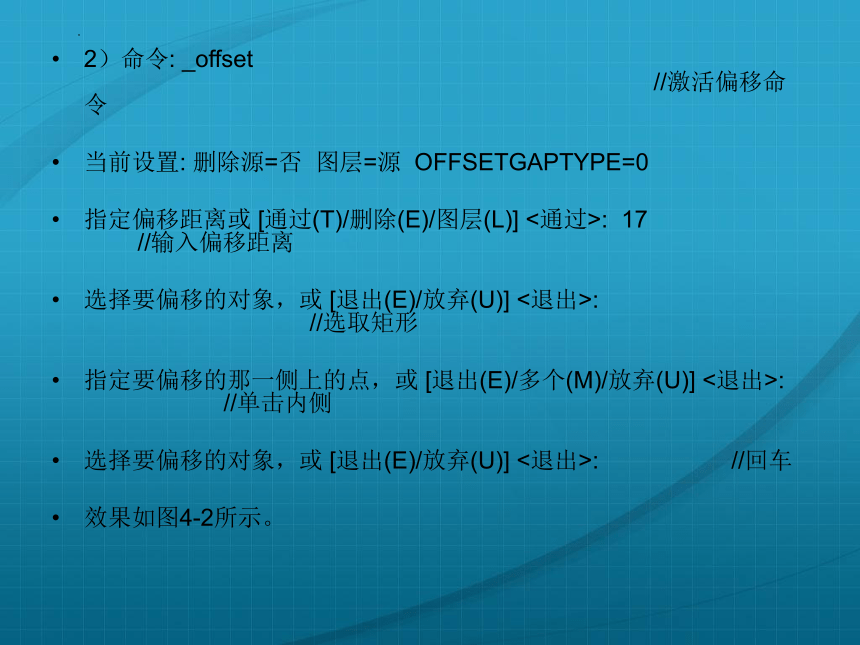

2）命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 17 //输入偏移距离
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选取矩形
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //单击内侧
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //回车
效果如图4-2所示。

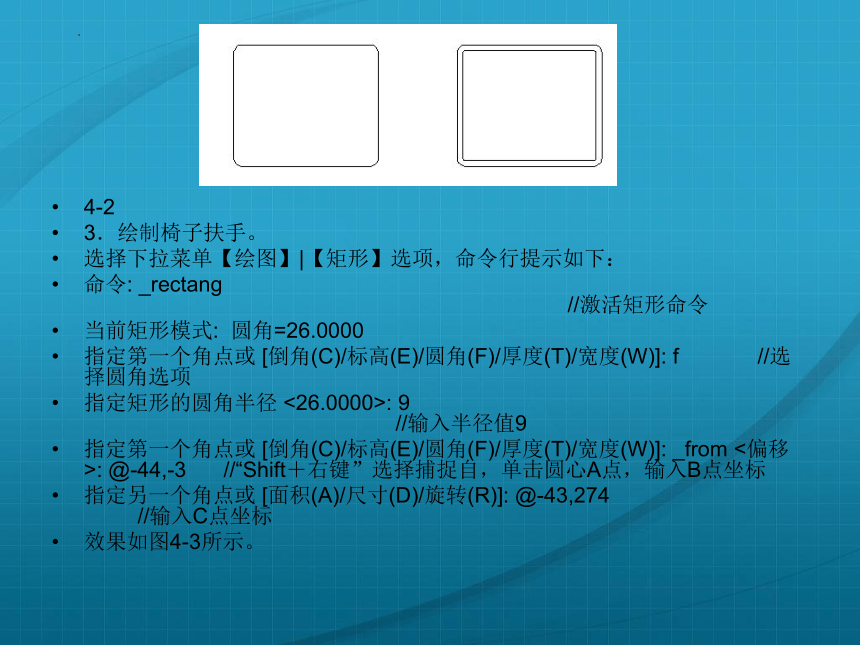

4-2
3．绘制椅子扶手。
选择下拉菜单【绘图】|【矩形】选项，命令行提示如下：
命令: _rectang //激活矩形命令
当前矩形模式: 圆角=26.0000
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选择圆角选项
指定矩形的圆角半径 <26.0000>: 9 //输入半径值9
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: _from <偏移>: @-44,-3 //“Shift＋右键”选择捕捉自，单击圆心A点，输入B点坐标
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @-43,274 //输入C点坐标
效果如图4-3所示。

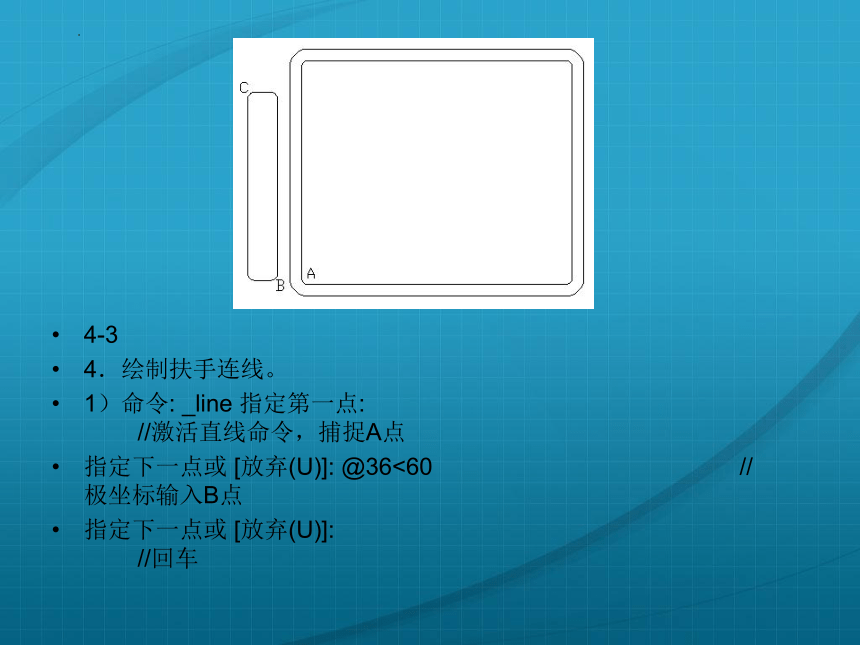

4-3
4．绘制扶手连线。
1）命令: _line 指定第一点: //激活直线命令，捕捉A点
指定下一点或 [放弃(U)]: @36<60 //极坐标输入B点
指定下一点或 [放弃(U)]: //回车

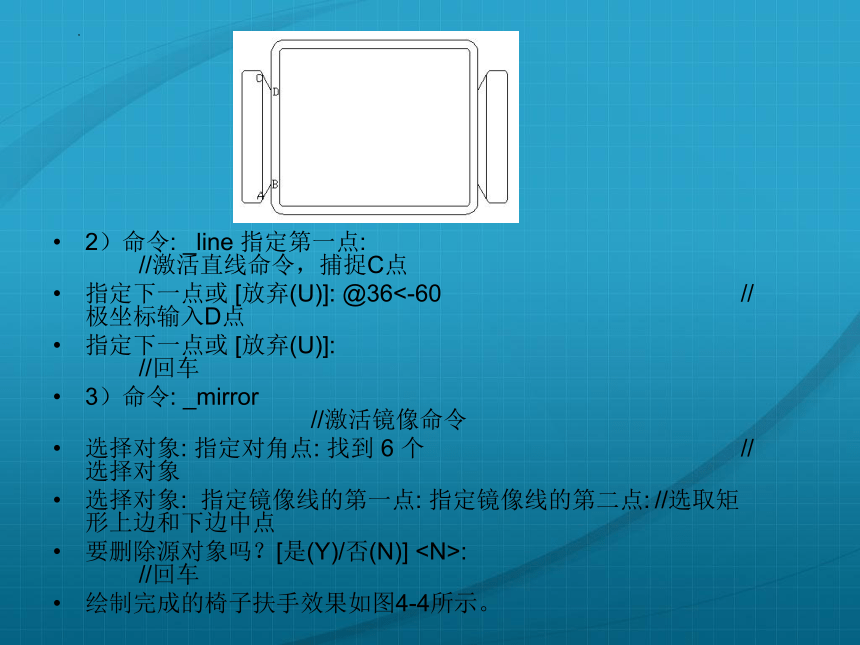

2）命令: _line 指定第一点: //激活直线命令，捕捉C点
指定下一点或 [放弃(U)]: @36<-60 //极坐标输入D点
指定下一点或 [放弃(U)]: //回车
3）命令: _mirror //激活镜像命令
选择对象: 指定对角点: 找到 6 个 //选择对象
选择对象: 指定镜像线的第一点: 指定镜像线的第二点: //选取矩形上边和下边中点
要删除源对象吗？[是(Y)/否(N)] : //回车
绘制完成的椅子扶手效果如图4-4所示。
4-4
5．绘制椅子靠背。
1）命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _tt //临时追踪
指定临时对象追踪点： //单击大矩形上边中点
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 443 //向下追踪输入距离值，确定圆心
指定圆的半径或 [直径(D)]: 485 //输入半径值
2）命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _tt //临时追踪
指定临时对象追踪点： //单击大矩形上边中点
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 373 //向下追踪输入距离值，确定圆心
指定圆的半径或 [直径(D)] <485.0000>: 455 //输入半径值
效果如图4-5所示。
4-5
6. 修改绘制椅子靠背。
1）命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _ttr //选择画圆【相切、相切、半径】选项
指定对象与圆的第一个切点: //选取与外侧圆的切点
指定对象与圆的第二个切点: //选取与内侧圆的切点
指定圆的半径 <455.0000>: 17.5 //输入半径值
2）命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _ttr //选择画圆【相切、相切、半径】选项
指定对象与圆的第一个切点: //选取与外侧圆的切点
指定对象与圆的第二个切点: //选取与内侧圆的切点
指定圆的半径 <17.5000>: 17.5 //输入半径值
效果如图4-6所示
4-6
3）选择【修剪】命令，修剪多余的圆弧，效果如图4-7所示。
4-7
7. 绘制椅背支撑部件。
1）命令: _pline //激活多段线命令
指定起点: //单击外侧矩形上边中点
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w //选择线宽选项
指定起点宽度 <0.0000>: 5 //输入起点线宽
指定端点宽度 <5.0000>: //输入终点线宽
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //单击内圆弧中点
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //单击大矩形中点
2）命令: _pline //激活多段线命令
指定起点: _from 基点: <偏移>: @-44,10 //选取多段线中点，输入偏移值得到起点
当前线宽为 5.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:88 //向右沿极轴水平输入距离值
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //回车
3）命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 10 //输入偏移距离
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择刚刚绘制的多段线，向下偏移两次
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //回车结束操作
最终绘制效果如图4-8所示。
4-8
