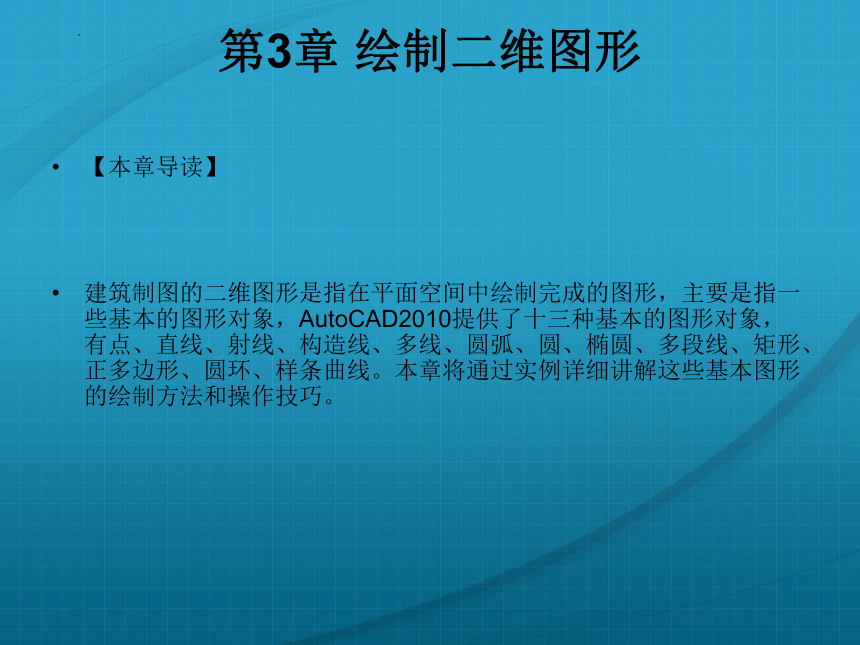

第3章 绘制二维图形
【本章导读】
建筑制图的二维图形是指在平面空间中绘制完成的图形，主要是指一些基本的图形对象，AutoCAD2010提供了十三种基本的图形对象，有点、直线、射线、构造线、多线、圆弧、圆、椭圆、多段线、矩形、正多边形、圆环、样条曲线。本章将通过实例详细讲解这些基本图形的绘制方法和操作技巧。

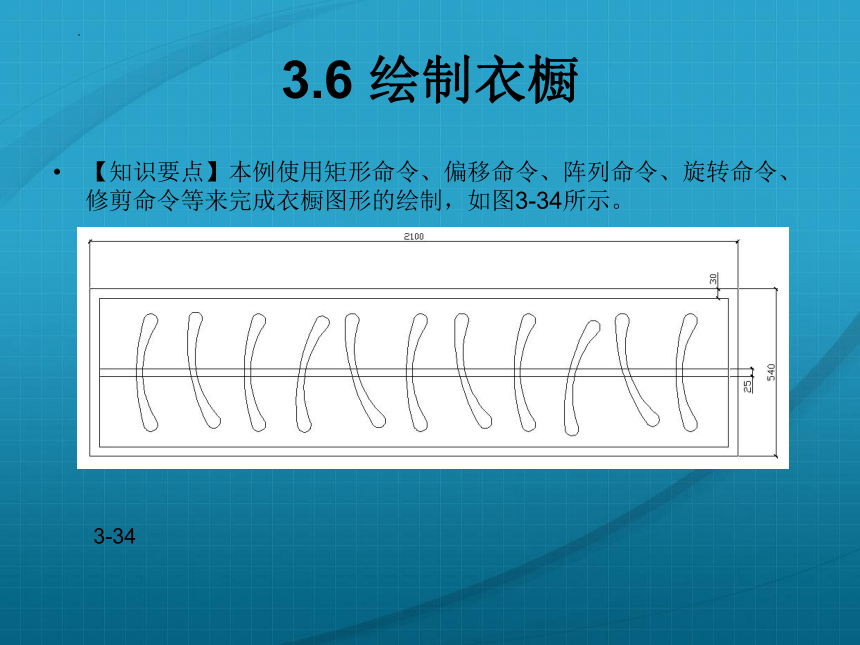

3.6 绘制衣橱
【知识要点】本例使用矩形命令、偏移命令、阵列命令、旋转命令、修剪命令等来完成衣橱图形的绘制，如图3-34所示。
3-34

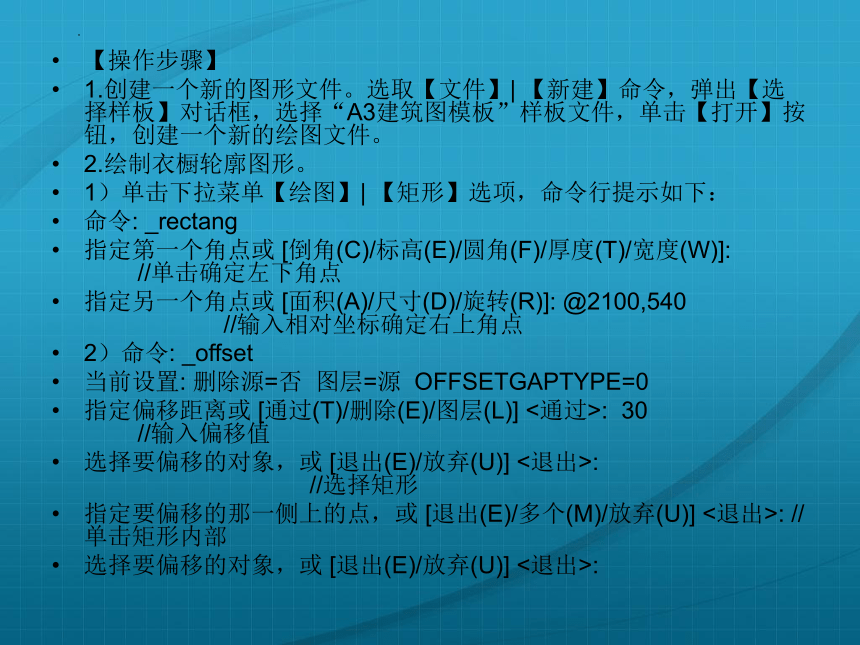

【操作步骤】
1.创建一个新的图形文件。选取【文件】| 【新建】命令，弹出【选择样板】对话框，选择“A3建筑图模板”样板文件，单击【打开】按钮，创建一个新的绘图文件。
2.绘制衣橱轮廓图形。
1）单击下拉菜单【绘图】| 【矩形】选项，命令行提示如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击确定左下角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @2100,540 //输入相对坐标确定右上角点
2）命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 30 //输入偏移值
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择矩形
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //单击矩形内部
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:

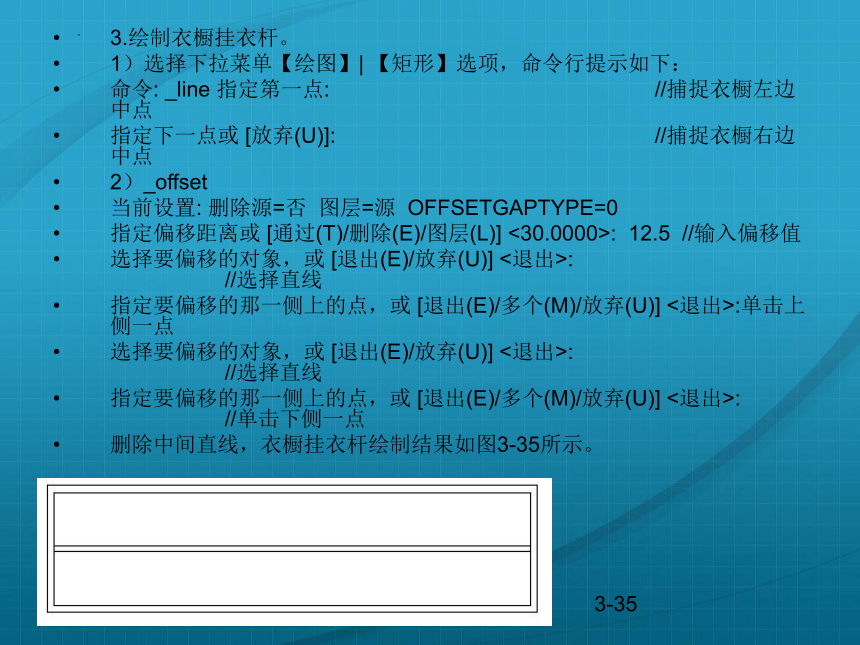

3.绘制衣橱挂衣杆。
1）选择下拉菜单【绘图】| 【矩形】选项，命令行提示如下：
命令: _line 指定第一点: //捕捉衣橱左边中点
指定下一点或 [放弃(U)]: //捕捉衣橱右边中点
2）_offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <30.0000>: 12.5 //输入偏移值
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择直线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:单击上侧一点
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择直线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //单击下侧一点
删除中间直线，衣橱挂衣杆绘制结果如图3-35所示。
3-35

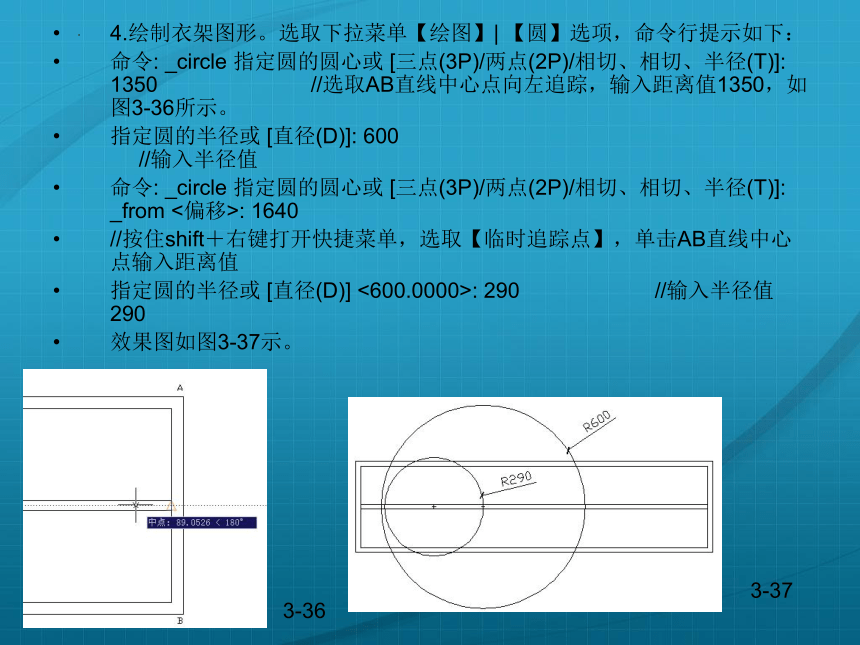

4.绘制衣架图形。选取下拉菜单【绘图】| 【圆】选项，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 1350 //选取AB直线中心点向左追踪，输入距离值1350，如图3-36所示。
指定圆的半径或 [直径(D)]: 600 //输入半径值
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _from <偏移>: 1640
//按住shift＋右键打开快捷菜单，选取【临时追踪点】，单击AB直线中心点输入距离值
指定圆的半径或 [直径(D)] <600.0000>: 290 //输入半径值290
效果图如图3-37示。
3-36
3-37

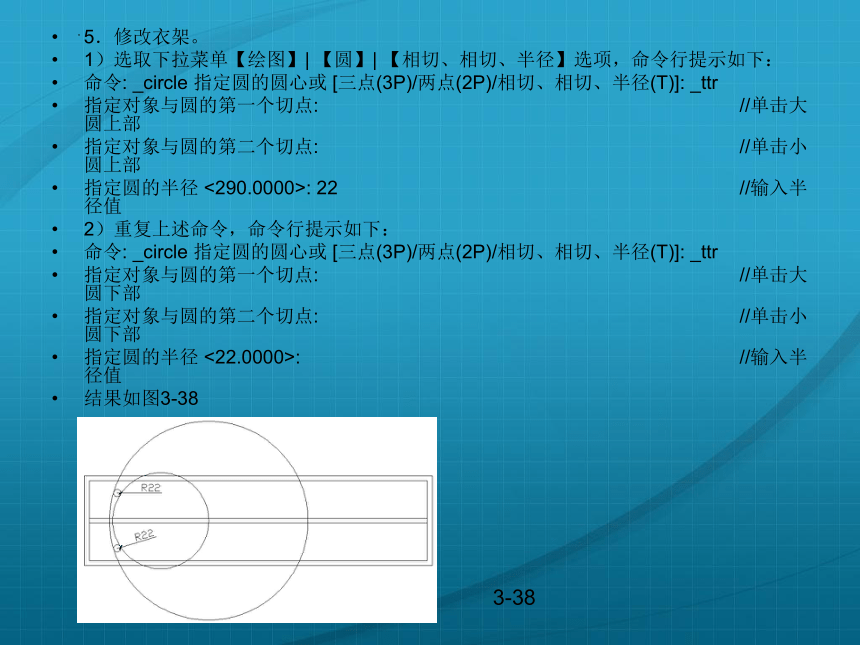

5．修改衣架。
1）选取下拉菜单【绘图】| 【圆】| 【相切、相切、半径】选项，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _ttr
指定对象与圆的第一个切点: //单击大圆上部
指定对象与圆的第二个切点: //单击小圆上部
指定圆的半径 <290.0000>: 22 //输入半径值
2）重复上述命令，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: _ttr
指定对象与圆的第一个切点: //单击大圆下部
指定对象与圆的第二个切点: //单击小圆下部
指定圆的半径 <22.0000>: //输入半径值
结果如图3-38
3-38

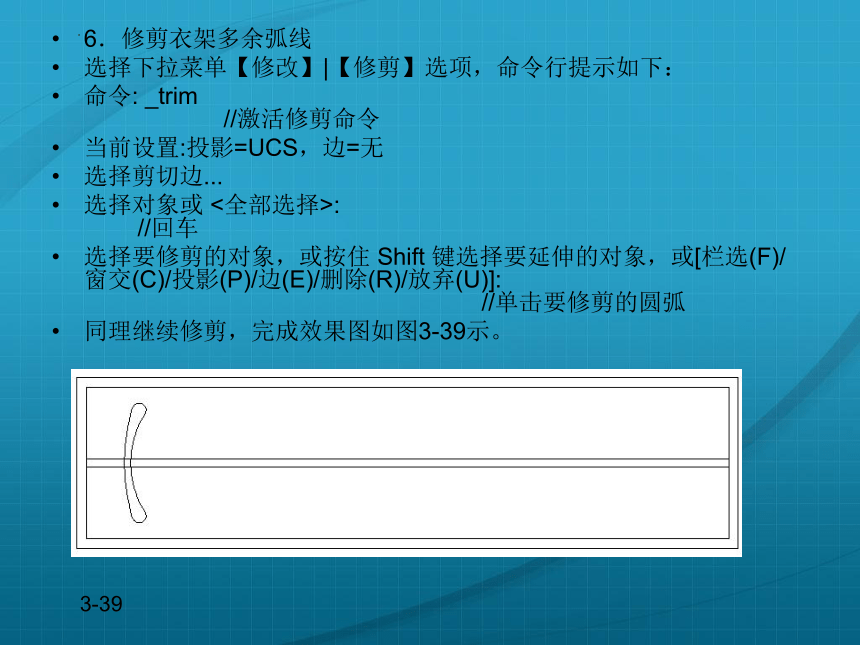

6．修剪衣架多余弧线
选择下拉菜单【修改】|【修剪】选项，命令行提示如下：
命令: _trim //激活修剪命令
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: //回车
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //单击要修剪的圆弧
同理继续修剪，完成效果图如图3-39示。
3-39
7．阵列衣架。
1）选取【修改】|【阵列】选项，命令行提示如下：
命令: _array //弹出阵列对话框如图3-40所示
在【行】【列】数值框中分别输入“1”和“11”，在【列偏移】数值框中输入“175”，单击选取对象按钮，选取对象
选择对象: 指定对角点: 找到 4 个 //选择衣架
选择对象: //回车
3-40
单击【预览】按钮，观察阵列效果，如果正确，单击【接受】按钮，完成衣架图形阵列操作。结果如图3-41所示。
8. 分别旋转衣架。
1）选取下拉菜单【修改】|【旋转】选项，命令行提示如下：
命令: _rotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 指定对角点: 找到 4 个
选择对象:
指定基点:
指定旋转角度，或 [复制(C)/参照(R)] <350>: 15
3-41
2）命令: _rotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 指定对角点: 找到 4 个
选择对象:
指定基点:
指定旋转角度，或 [复制(C)/参照(R)] <15>: 13
3）命令: _rotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 指定对角点: 找到 4 个
选择对象:
指定基点:
指定旋转角度，或 [复制(C)/参照(R)] <13>: -12
4）命令: _rotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 指定对角点: 找到 4 个
选择对象:
指定基点:
指定旋转角度，或 [复制(C)/参照(R)] <348>: 17
分别选择4个衣架进行旋转，结果如图3-42所示。
【本章小结】
本章通过6个实例详细的讲解了常用的绘图命令和修改命令的使用和操作技巧，介绍了这些命令的功能。读者可以参照实例的操作步骤，逐一进行绘图练习，将能够很快地掌握AutoCAD2010。
3-42
3.7思考与练习
1．思考题
1）复制命令与镜像命令有何区别？
2）修剪命令与延伸命令有何区别与联系？
3）多段线有哪些主要功能？
4）圆角命令作用是什么？
5）环形阵列与矩形阵列各适用于哪种情况使用？
6）旋转命令中复制(C)/参照(R)选项各有什么用途？
7）移动命令中的位移选项应该如何使用？
8）矩形阵列命令的列偏移和行偏移可以输入负值吗？输入负值结果如何？
9）在绘图时对象捕捉中的捕捉“自”选项有什么用途？
10）在绘图时对象捕捉中的捕捉“临时追踪点”选项有什么用途？
2．将左侧的命令与右侧的功能连接起来
ERASE 镜像
MIRROR 复制
COPY 删除
ARRAY 阵列
EXPLODE 修剪
TRIM 延伸
EXTEND 圆角
FILLET 分解
STRETCH 拉伸
SCALE 缩放
CHAMFER 旋转
MOVE 移动
ROTATE 倒角
3．选择题
1）下列命令是移动命令的快捷键的是（ ）
A．RO B．M C．CO D．SC
2）运用延伸命令延伸对象时，在“选择延伸的对象”提示下，按住（ ）键，可以由延伸对象状态变为修剪对象状态。
A．Alt B．Ctrl C．Shift D．以上均可
3）分解命令EXPLODE可分解的对象有（ ）
A．尺寸标注 B．块 C．多段线 D．图案填充 E．以上均可
4）设置图形界限的命令是（ ）
A．SNAP B．LIMITS C．UNITS D．GRID
5）当使用移动命令和复制命令编辑对象时，两个命令具有的相同功能是（ ）
A．对象的尺寸不变
B．对象的方向被改变了
C．原实体保持不变，增加了新的实体
D．对象的基点必须相同
4．绘图题
1）绘制运动场平面图，作图如题图3.1所示。
题图3-1
2）绘制沙发，作图如题图3.2所示。
题图3-2
3）绘制特殊图形，作图如题图3.3所示。
题图3-3
4）绘制楼梯，作图如题图3.4所示。
题图3-4
