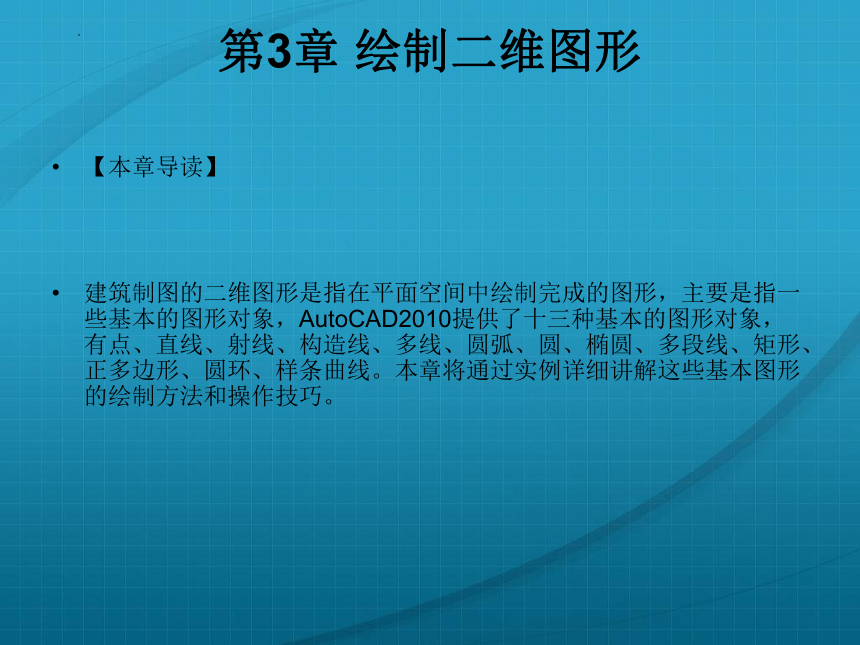

第3章 绘制二维图形
【本章导读】
建筑制图的二维图形是指在平面空间中绘制完成的图形，主要是指一些基本的图形对象，AutoCAD2010提供了十三种基本的图形对象，有点、直线、射线、构造线、多线、圆弧、圆、椭圆、多段线、矩形、正多边形、圆环、样条曲线。本章将通过实例详细讲解这些基本图形的绘制方法和操作技巧。

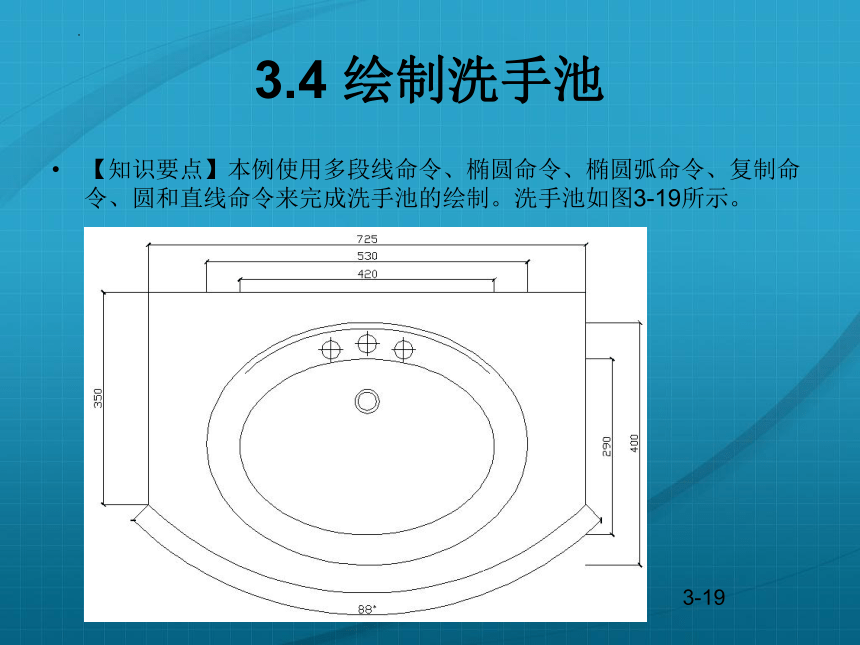

3.4 绘制洗手池
【知识要点】本例使用多段线命令、椭圆命令、椭圆弧命令、复制命令、圆和直线命令来完成洗手池的绘制。洗手池如图3-19所示。
3-19

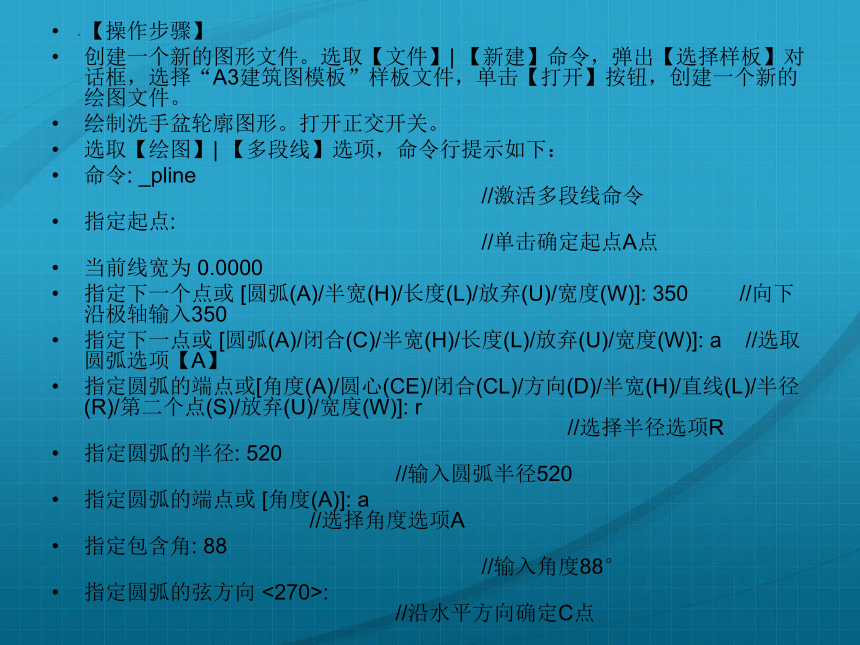

【操作步骤】
创建一个新的图形文件。选取【文件】| 【新建】命令，弹出【选择样板】对话框，选择“A3建筑图模板”样板文件，单击【打开】按钮，创建一个新的绘图文件。
绘制洗手盆轮廓图形。打开正交开关。
选取【绘图】| 【多段线】选项，命令行提示如下：
命令: _pline //激活多段线命令
指定起点: //单击确定起点A点
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 350 //向下沿极轴输入350
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a //选取圆弧选项【A】
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: r //选择半径选项R
指定圆弧的半径: 520 //输入圆弧半径520
指定圆弧的端点或 [角度(A)]: a //选择角度选项A
指定包含角: 88 //输入角度88°
指定圆弧的弦方向 <270>: //沿水平方向确定C点
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: l //选择直线选项L
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //向上沿极轴输入350
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: c //选择闭合选项C

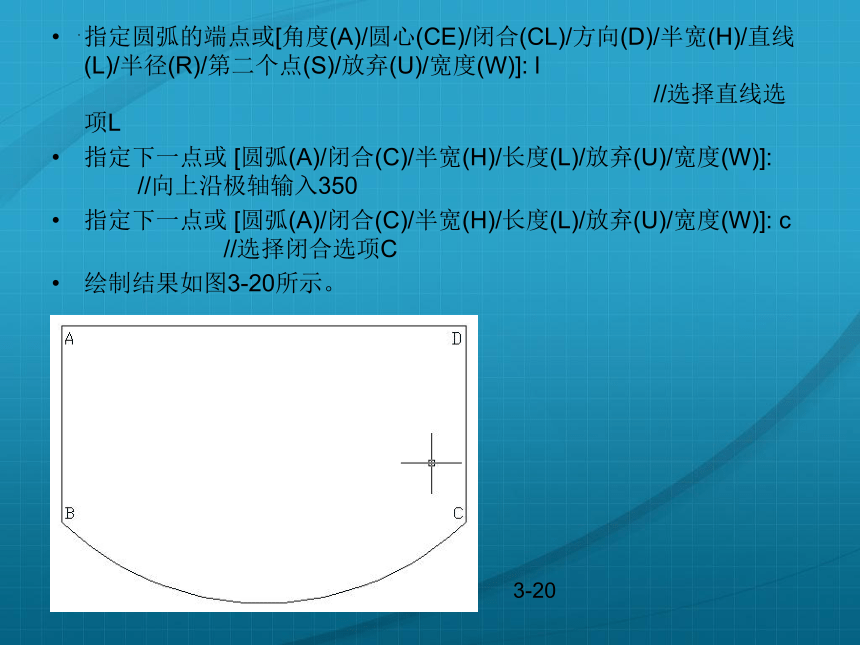

绘制结果如图3-20所示。
3-20

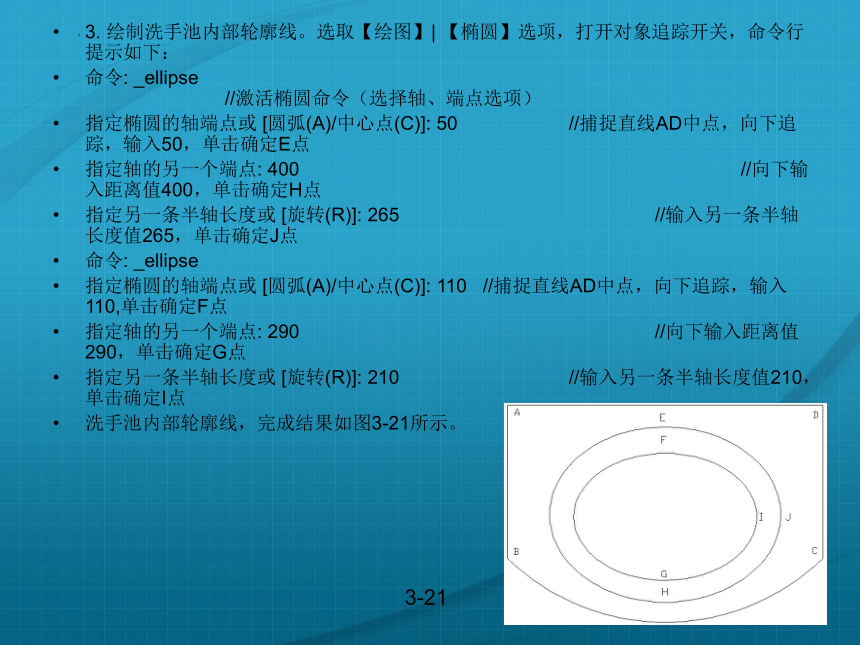

3. 绘制洗手池内部轮廓线。选取【绘图】| 【椭圆】选项，打开对象追踪开关，命令行提示如下：
命令: _ellipse //激活椭圆命令（选择轴、端点选项）
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: 50 //捕捉直线AD中点，向下追踪，输入50，单击确定E点
指定轴的另一个端点: 400 //向下输入距离值400，单击确定H点
指定另一条半轴长度或 [旋转(R)]: 265 //输入另一条半轴长度值265，单击确定J点
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: 110 //捕捉直线AD中点，向下追踪，输入110,单击确定F点
指定轴的另一个端点: 290 //向下输入距离值290，单击确定G点
指定另一条半轴长度或 [旋转(R)]: 210 //输入另一条半轴长度值210，单击确定I点
洗手池内部轮廓线，完成结果如图3-21所示。
3-21

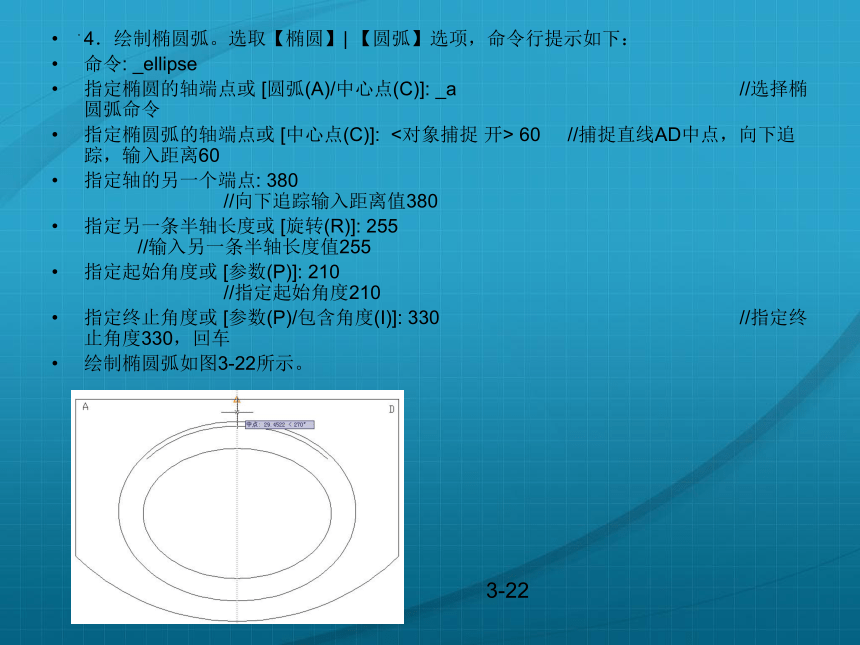

4．绘制椭圆弧。选取【椭圆】| 【圆弧】选项，命令行提示如下：
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: _a //选择椭圆弧命令
指定椭圆弧的轴端点或 [中心点(C)]: <对象捕捉 开> 60 //捕捉直线AD中点，向下追踪，输入距离60
指定轴的另一个端点: 380 //向下追踪输入距离值380
指定另一条半轴长度或 [旋转(R)]: 255 //输入另一条半轴长度值255
指定起始角度或 [参数(P)]: 210 //指定起始角度210
指定终止角度或 [参数(P)/包含角度(I)]: 330 //指定终止角度330，回车
绘制椭圆弧如图3-22所示。
3-22

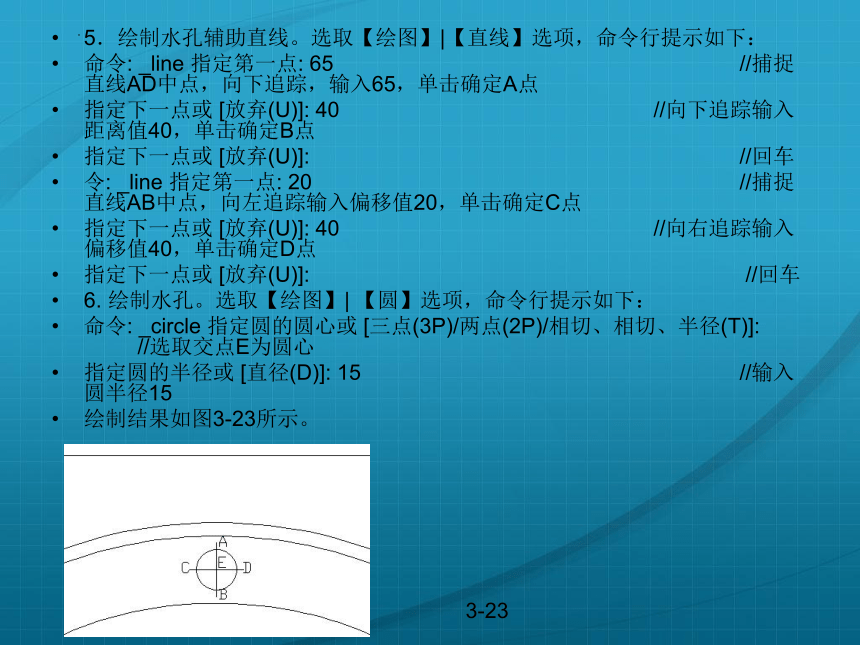

5．绘制水孔辅助直线。选取【绘图】|【直线】选项，命令行提示如下：
命令: _line 指定第一点: 65 //捕捉直线AD中点，向下追踪，输入65，单击确定A点
指定下一点或 [放弃(U)]: 40 //向下追踪输入距离值40，单击确定B点
指定下一点或 [放弃(U)]: //回车
令: _line 指定第一点: 20 //捕捉直线AB中点，向左追踪输入偏移值20，单击确定C点
指定下一点或 [放弃(U)]: 40 //向右追踪输入偏移值40，单击确定D点
指定下一点或 [放弃(U)]: //回车
6. 绘制水孔。选取【绘图】| 【圆】选项，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //选取交点E为圆心
指定圆的半径或 [直径(D)]: 15 //输入圆半径15
绘制结果如图3-23所示。
3-23
6. 复制水孔。选取【修改】| 【复制】选项，复制水孔，命令行提示如下：
令: _copy //激活复制命令
选择对象: 指定对角点: 找到 3 个 //选择对象
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: //指定基点E，见图3-23
指定第二个点或 <使用第一个点作为位移>: @60,-10 //输入位移值，完成右边水孔
指定第二个点或 [退出(E)/放弃(U)] <退出>: @-60,-10 //输入位移值，完成左边水孔
指定第二个点或 [退出(E)/放弃(U)] <退出>: //回车结束
7．绘制下水孔。选取【绘图】| 【圆】选项，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 95 //捕捉E点，向下追踪，输入95，单击确定圆心点
指定圆的半径或 [直径(D)] <15.0000>: 15 //输入圆半径值15
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
指定圆的半径或 [直径(D)] <15.0000>: 20 //输入圆半径值20
绘制完成的下水孔效果图，如图3-24所示。
3-24
3.5 绘制洗菜盆
【知识要点】本例使用矩形命令、镜像命令、圆角命令、复制命令、移动和旋转命令来完成，绘制洗菜盆如图3-25所示。
3-25
【操作步骤】
1.创建一个新的图形文件。选取【文件】| 【新建】命令，弹出【选择样板】对话框，选择“A3建筑图模板”样板文件，单击【打开】按钮，创建一个新的绘图文件。
2．绘制洗菜盆轮廓。选取【绘图】| 【矩形】选项，命令行提示如下：
1）绘制洗菜盆轮廓线
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选择圆角选项F
指定矩形的圆角半径 <0.0000>: 30 //输入圆角半径值30
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //指定左下角绝对坐标
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @675,450 //输入右上角相对坐标
2）绘制左侧洗菜盆轮廓线
命令: _rectang
当前矩形模式: 圆角=30.0000
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选择圆角选项F
指定矩形的圆角半径 <30.0000>: 60 //输入圆角半径值60
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //捕捉左下角圆心
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @185,335 //输入右上角相对坐标
3）绘制右侧洗菜盆轮廓线
命令: _rectang
当前矩形模式: 圆角=60.0000
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //捕捉右下角圆心
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @-400,335 //输入左上角相对坐标
绘制洗菜盆轮廓如图3-26所示。
3-26
3. 绘制下水孔。选取【绘图】| 【圆】选项，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //捕捉左小矩形中心
指定圆的半径或 [直径(D)]: 25 //输入半径
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //捕捉右大矩形中心
指定圆的半径或 [直径(D)]: 25 //输入半径
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 195,400 //输入绝对坐标，确定圆心
指定圆的半径或 [直径(D)] <25.0000>: 20 //输入半径
绘制结果如图3-27所示。
3-27
4．复制水孔。
选取【修改】| 【复制】选项，命令行提示如下：
令: _copy
选择对象: 找到 1 个 //选取水孔
选择对象: //回车结束选择
当前设置: 复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>: //单击圆心点
指定第二个点或 <使用第一个点作为位移>: 200 //向右水平输入距离200
同理复制完成左边的水孔，如图3-28所示。
3-28
5. 绘制水龙头。
1）选取【绘图】| 【直线】选项，命令行提示如下：
命令: _line 指定第一点: //单击A点
指定下一点或 [放弃(U)]: 20 //输入距离值20，确定B点
指定下一点或 [放弃(U)]: @130<80 //输入C点相对极坐标
指定下一点或 [闭合(C)/放弃(U)]: //回车
2）选取【修改】| 【偏移】选项，命令行提示如下：
命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 130 //输入偏移值130
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择直线AB
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //单击上侧
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //回车完成偏移
3）选取【修改】| 【镜像】选项，命令行提示如下：
命令: _mirror //激活镜像命令
选择对象: 找到 1 个 //选取直线BC
选择对象:
指定镜像线的第一点: //选取直线BC中点
指定镜像线的第二点: //选取直线EF中点
要删除源对象吗？[是(Y)/否(N)] :
镜像后效果如图3-29所示。
3-29
4）选取【修改】| 【圆角】选项，命令行提示如下：
命令: _fillet //激活圆角命令
当前设置: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r //选择半径选项
指定圆角半径 <0.0000>: 20 //输入半径值20
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: m //选择多个选项
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: //选择直线AD
选择第二个对象，或按住 Shift 键选择要应用角点的对象: //选择直线EF
同理对另一端进行圆角。
圆角后的水龙头图形，如图3-30。
3-30
6. 移动动水龙头。
选取【修改】| 【移动】选项，命令行提示如下：
命令: _move //激活移动命令
选择对象: 找到 1 个 //选择水龙头图形
选择对象: //回车
指定基点或 [位移(D)] <位移>: //捕捉水龙头上端中点，如图3-31示
3-31
指定第二个点或 <使用第一个点作为位移>: //捕捉圆心连线与直线中点的交点，回车
移动水龙头结果如图3-32示
3-32
7．旋转水龙头。选取【修改】|【旋转】选项，命令行提示如下：
命令: _rotate //激活旋转命令
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 找到 1 个 //选取水龙头
选择对象: //回车
指定基点: //选取水龙头左圆角的圆心点
指定旋转角度，或 [复制(C)/参照(R)] <0>: 30 //输入旋转角度值
绘制洗菜盆结果如图3-33所示。
3-33
