第3章 绘制和编辑平面图形（二）
绘制多边形、椭圆、阵列及镜像对象
3.1
对齐、拉伸及缩放对象
3.2
关键点编辑方式
3.3
编辑图形元素属性
3.4
综合训练——巧用编辑命令绘图
3.5
综合训练——绘制墙面展开图
3.6
综合训练——绘制顶棚平面图
3.7
习题
3.8

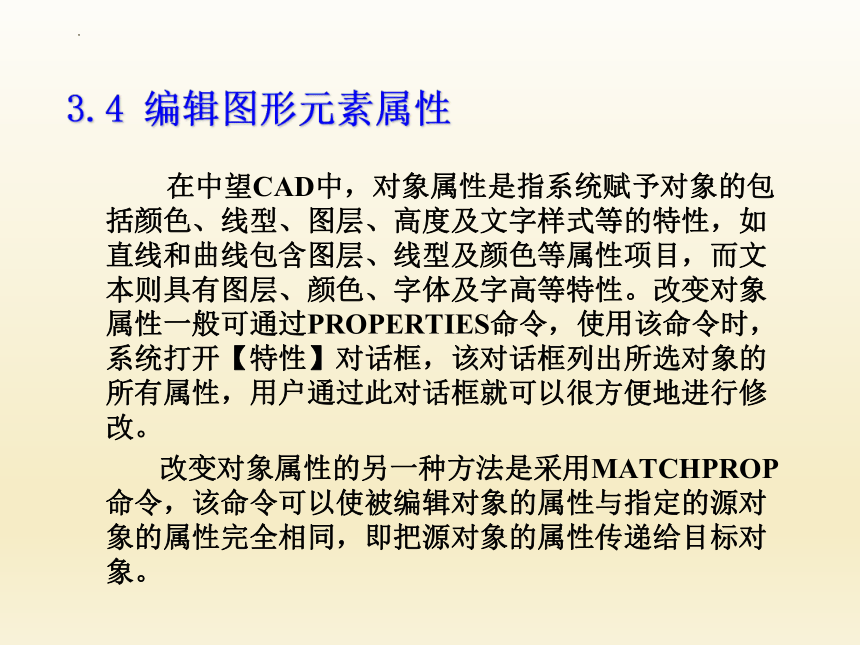

3.4 编辑图形元素属性
在中望CAD中，对象属性是指系统赋予对象的包括颜色、线型、图层、高度及文字样式等的特性，如直线和曲线包含图层、线型及颜色等属性项目，而文本则具有图层、颜色、字体及字高等特性。改变对象属性一般可通过PROPERTIES命令，使用该命令时，系统打开【特性】对话框，该对话框列出所选对象的所有属性，用户通过此对话框就可以很方便地进行修改。
改变对象属性的另一种方法是采用MATCHPROP命令，该命令可以使被编辑对象的属性与指定的源对象的属性完全相同，即把源对象的属性传递给目标对象。
3.4.1 用PROPERTIES命令改变对象属性

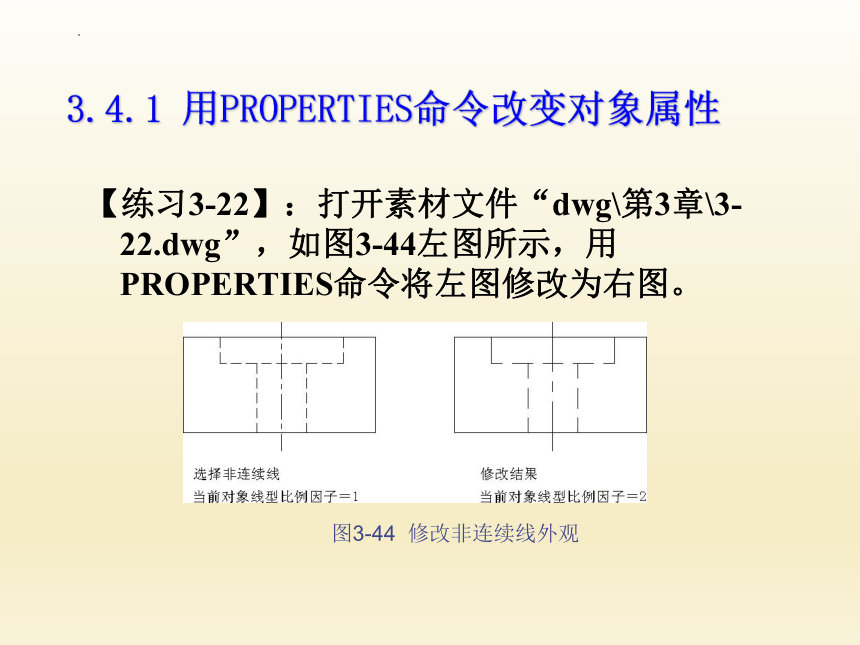

【练习3-22】：打开素材文件“dwg\第3章\3-22.dwg”，如图3-44左图所示，用PROPERTIES命令将左图修改为右图。
图3-44 修改非连续线外观

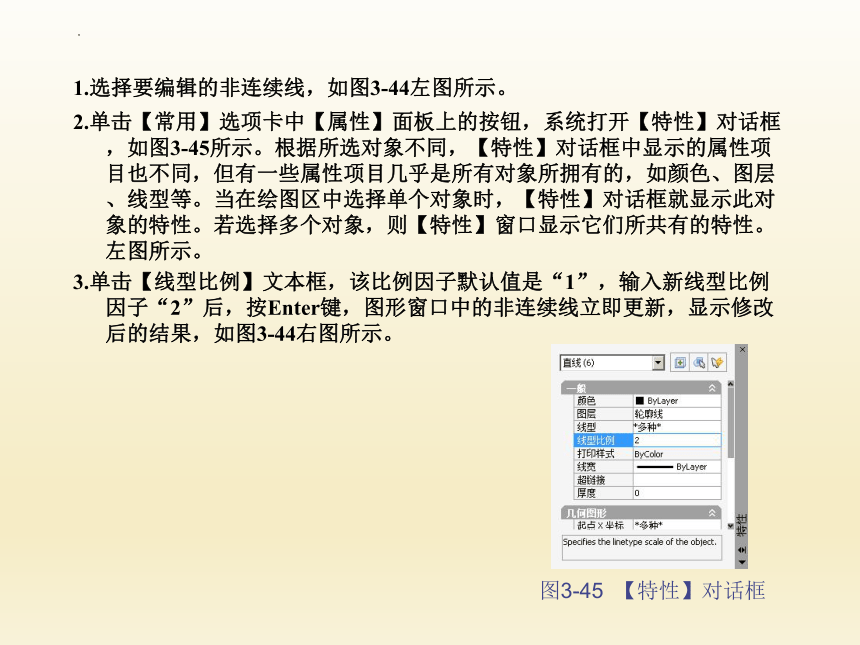

1.选择要编辑的非连续线，如图3-44左图所示。
2.单击【常用】选项卡中【属性】面板上的按钮，系统打开【特性】对话框，如图3-45所示。根据所选对象不同，【特性】对话框中显示的属性项目也不同，但有一些属性项目几乎是所有对象所拥有的，如颜色、图层、线型等。当在绘图区中选择单个对象时，【特性】对话框就显示此对象的特性。若选择多个对象，则【特性】窗口显示它们所共有的特性。左图所示。
3.单击【线型比例】文本框，该比例因子默认值是“1”，输入新线型比例因子“2”后，按Enter键，图形窗口中的非连续线立即更新，显示修改后的结果，如图3-44右图所示。
图3-45 【特性】对话框

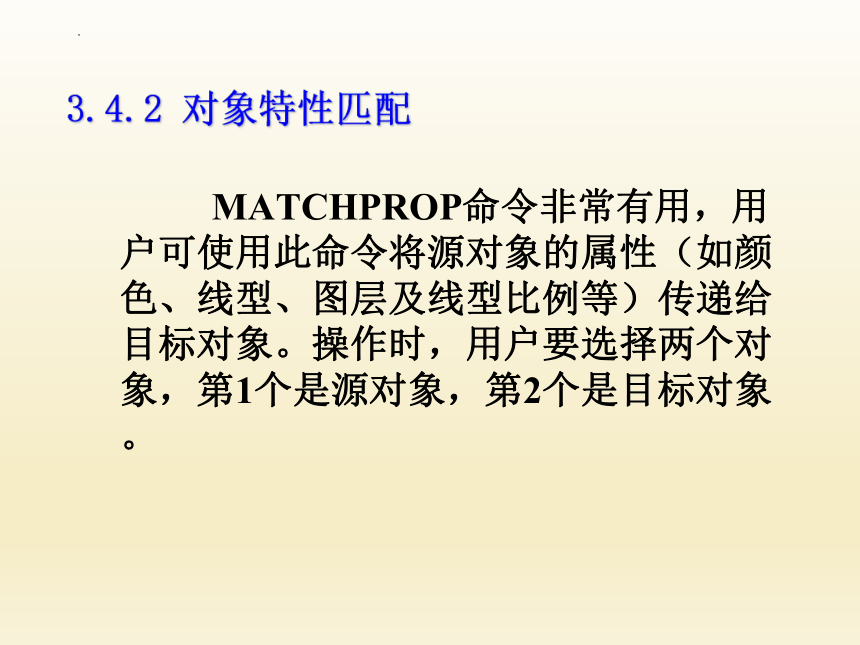

3.4.2 对象特性匹配
MATCHPROP命令非常有用，用户可使用此命令将源对象的属性（如颜色、线型、图层及线型比例等）传递给目标对象。操作时，用户要选择两个对象，第1个是源对象，第2个是目标对象。
3.5 综合训练──巧用编辑命令绘图

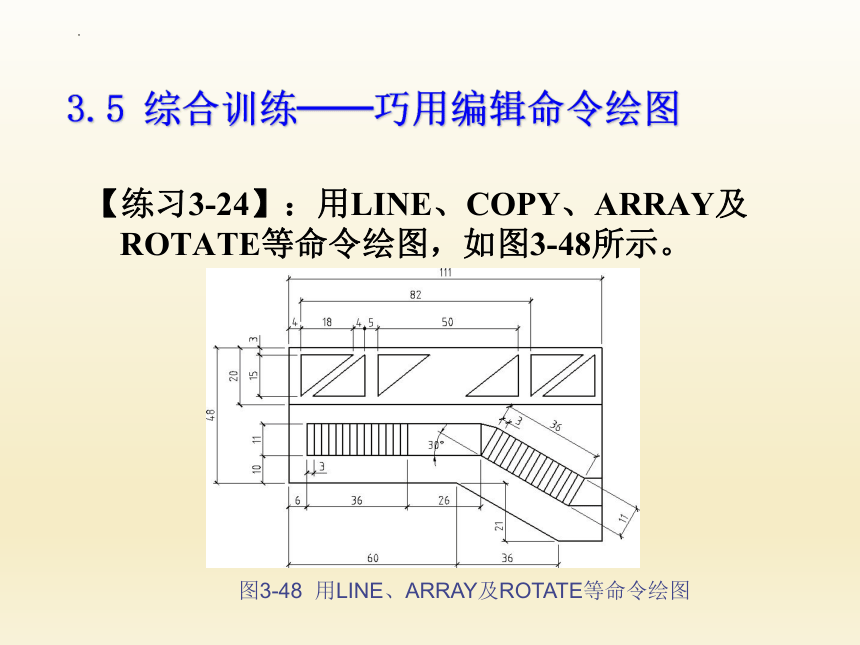

【练习3-24】：用LINE、COPY、ARRAY及ROTATE等命令绘图，如图3-48所示。
图3-48 用LINE、ARRAY及ROTATE等命令绘图
【练习3-25】：用ROTATE、ALIGN等命令及关键点编辑方式绘图，如图3-49所示。
图3-49 利用关键点编辑方式绘图
主要作图步骤如图3-50所示。
图3-50 主要作图步骤
【练习3-26】：利用LINE、CIRCLE、ARRAY等命令绘制平面图形，如图3-51所示。
图3-51 利用LINE、CIRCLE、ARRAY等命令绘图
3.6 综合训练━━绘制墙面展开图
【练习3-27】：用LINE、OFFSET及ARRAY等命令绘制如图3-52所示的墙体展开图。
图3-52 画墙体展开图
1.创建以下图层。
名称 颜色 线型 线宽
墙面-轮廓 白色 Continuous 0.7
墙面-装饰 青色 Continuous 默认
2.设定绘图区域大小为20000×10000。
3.打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°，设定对象捕捉方式为“端点”、“交点”，设置仅沿正交方向自动追踪。
4.切换到“墙面-轮廓”层。用LINE命令绘制墙面轮廓线，如图3-53所示。
5.用LINE、OFFSET及TRIM命令绘制图形A，如图3-54所示。
图3-53 绘制墙面轮廓线
图3-54 绘制图形A
6.用LINE命令绘制正方形B，然后用ARRAY命令创建矩形阵列，相关尺寸如图3-55左图所示，结果如图3-55右图所示。
7.用OFFSET、TRIM及COPY命令形成图形C，细节尺寸如图3-56左图所示，结果如图3-56右图所示。
图3-56 形成图形C
图3-55 绘制正方形及创建矩形阵列
8.用OFFSET、TRIM及COPY命令形成图形D，细节尺寸如图3-57左图所示，结果如图3-57右图所示。
图3-57 形成图形D
