(共17张PPT)

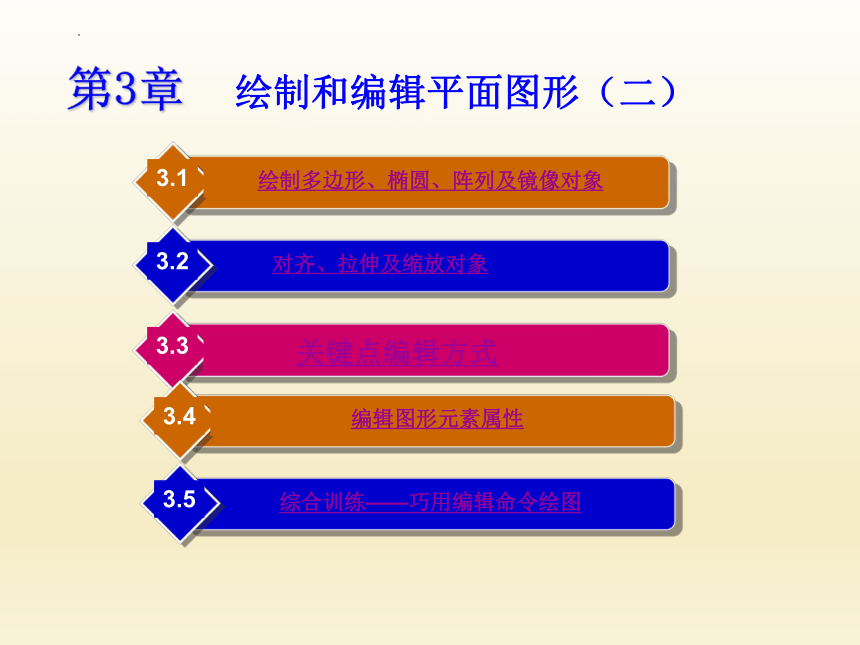

第3章 绘制和编辑平面图形(二)
绘制多边形、椭圆、阵列及镜像对象
3.1
对齐、拉伸及缩放对象
3.2
关键点编辑方式
3.3
编辑图形元素属性
3.4
综合训练——巧用编辑命令绘图
3.5

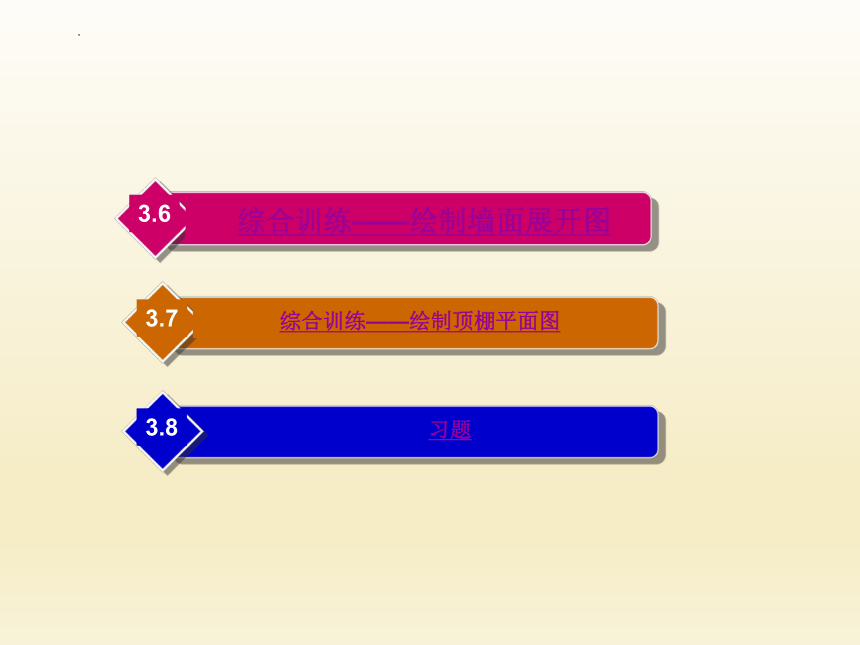

综合训练——绘制墙面展开图
3.6
综合训练——绘制顶棚平面图
3.7
习题
3.8

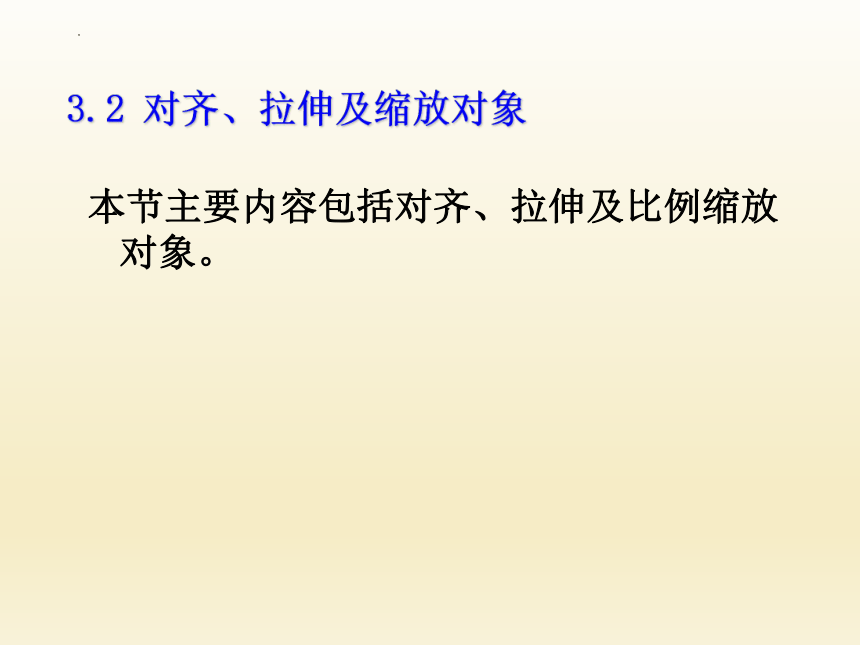

3.2 对齐、拉伸及缩放对象
本节主要内容包括对齐、拉伸及比例缩放对象。

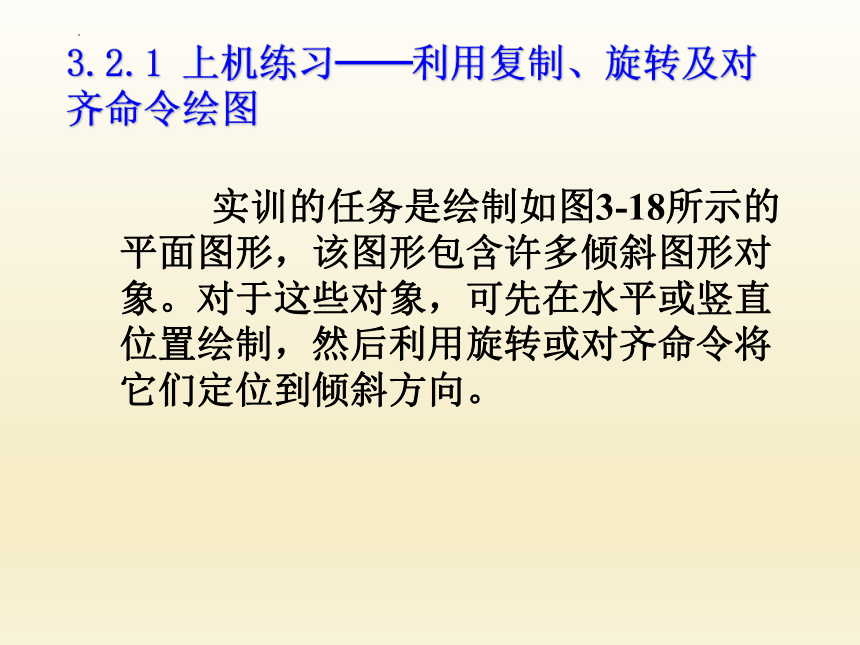

3.2.1 上机练习──利用复制、旋转及对齐命令绘图
实训的任务是绘制如图3-18所示的平面图形,该图形包含许多倾斜图形对象。对于这些对象,可先在水平或竖直位置绘制,然后利用旋转或对齐命令将它们定位到倾斜方向。
【练习3-13】:用LINE、ROTATE、ALIGN等命令绘制图3-18所示的图形。
图3-18 利用ROTATE、ALIGN等命令绘图

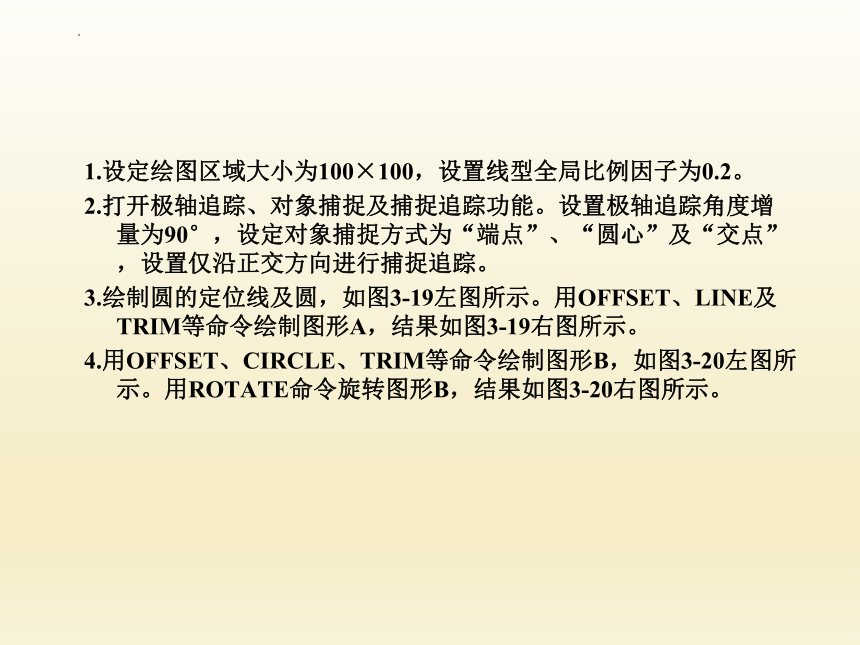

1.设定绘图区域大小为100×100,设置线型全局比例因子为0.2。
2.打开极轴追踪、对象捕捉及捕捉追踪功能。设置极轴追踪角度增量为90°,设定对象捕捉方式为“端点”、“圆心”及“交点”,设置仅沿正交方向进行捕捉追踪。
3.绘制圆的定位线及圆,如图3-19左图所示。用OFFSET、LINE及TRIM等命令绘制图形A,结果如图3-19右图所示。
4.用OFFSET、CIRCLE、TRIM等命令绘制图形B,如图3-20左图所示。用ROTATE命令旋转图形B,结果如图3-20右图所示。

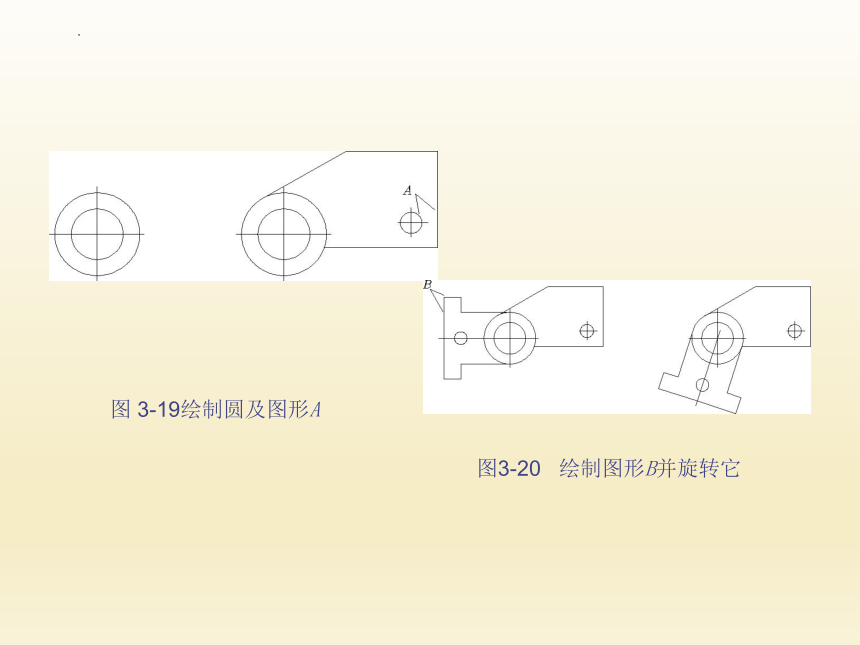

图 3-19绘制圆及图形A
图3-20 绘制图形B并旋转它
5.用XLINE及BREAK命令形成定位线C、D,再绘制图形E,如图3-21左图所示。用ALIGN命令将图形E定位到正确的位置,然后把定位线修改为中心线,结果如图3-21右图所示。
图3-21 对齐图形
3.2.2 对齐图形
使用ALIGN命令可以同时移动、旋转一个对象使之与另一对象对齐。例如,用户可以使图形对象中的某点、某条直线或某一个面(三维实体)与另一实体的点、线或面对齐。操作过程中,用户只需按照系统提示指定源对象与目标对象的1点、两点或3点对齐就可以了。
命令启动方法
菜单命令:【修改】/【三维操作】/【对齐】。
面板:【常用】选项卡中【修改】面板上的 按钮。
命令:ALIGN或简写AI。
3.2.3 拉伸图形
利用STRETCH命令可以一次将多个图形对象沿指定的方向进行拉伸。编辑过程中必须用交叉窗口选择对象,除被选中的对象外,其他图元的大小及相互间的几何关系将保持不变。
命令启动方法
菜单命令:【修改】/【拉伸】。
面板:【常用】选项卡中【修改】面板上的 按钮。
命令:STRETCH或简写S。
3.2.4 按比例缩放图形
SCALE命令可将对象按指定的比例因子相对于基点放大或缩小,也可把对象缩放到指定的尺寸。
一、命令启动方法
菜单命令:【修改】/【缩放】。
面板:【常用】选项卡中【修改】面板上的 按钮。
命令:SCALE或简写SC。
3.2.5 上机练习──利用旋转、拉伸及对齐命令绘图
【练习3-17】:绘制如图3-28所示的图形,通过这个练习演示绘制倾斜图形的技巧。
图3-28 绘制倾斜图形的技巧
1.设定绘图区域大小为1000×1000。
2.打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°,设定对象捕捉方式为“端点”、“交点”,设置仅沿正交方向自动追踪。
3.用LINE及OFFSET命令绘制图形A,如图3-29所示。
图3-29 绘制图形A
4.绘制辅助线B、C,再绘制10个小圆,如图3-30左图所示。用ALIGN命令将10个圆定位到正确的位置,结果如图3-30右图所示。
图3-30 绘制辅助线B、C和10个小圆等
5.用LINE、OFFSET及CIRCLE等命令绘制图形D,如图3-31左图所示。用COPY、ALIGN命令形成图形E、F,如图3-31右图所示。
图3-31 形成图形D、E及F
6.用LINE、OFFSET及ARRAY等命令绘制图形G,如图3-32左图所示。用MOVE、ROTATE命令形成图形H,如图3-32右图所示。
图3-32 形成图形H
【练习3-18】:设置绘图区域大小为60000 × 60000。利用LINE、OFFSET、COPY、ROTATE及STRETCH等命令绘制平面图形,如图3-33所示。
图3-33 利用LINE、OFFSET、COPY及STRETCH等命令绘图
