第3章 绘制二维图形
【本章导读】
建筑制图的二维图形是指在平面空间中绘制完成的图形，主要是指一些基本的图形对象，AutoCAD2010提供了十三种基本的图形对象，有点、直线、射线、构造线、多线、圆弧、圆、椭圆、多段线、矩形、正多边形、圆环、样条曲线。本章将通过实例详细讲解这些基本图形的绘制方法和操作技巧。
3.1绘制床头柜

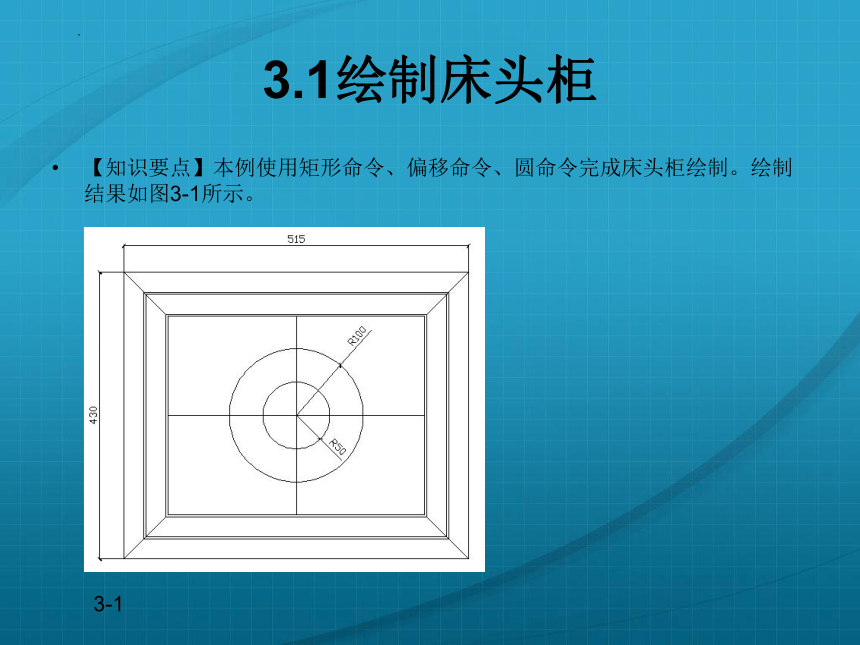

【知识要点】本例使用矩形命令、偏移命令、圆命令完成床头柜绘制。绘制结果如图3-1所示。
3-1
【操作步骤】
创建图形文件。选取【文件】| 【新建】命令，弹出【选择样板】对话框，选择“A3建筑图模板”样板文件，单击【打开】按钮，既可以创建一个新的绘图文件。
绘制床头柜外轮廓矩形，【绘图】|【矩形】选项，命令行提示如下：
命令: _rectang //激活矩形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击确定第一点A
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @515,-430 //输入相对坐标，得到B点，回车
结果如3-2所示。
3-2
3. 绘制内部轮廓线。
床头柜上面有多条平行线，偏移距离值分别为：30、33、63、66，
选择下拉菜单【修改】|【偏移】选项，命令行提示如下：
命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 30 //设置第一个偏移距离值30
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选取要偏移的矩形
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在内部选取一点
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //回车

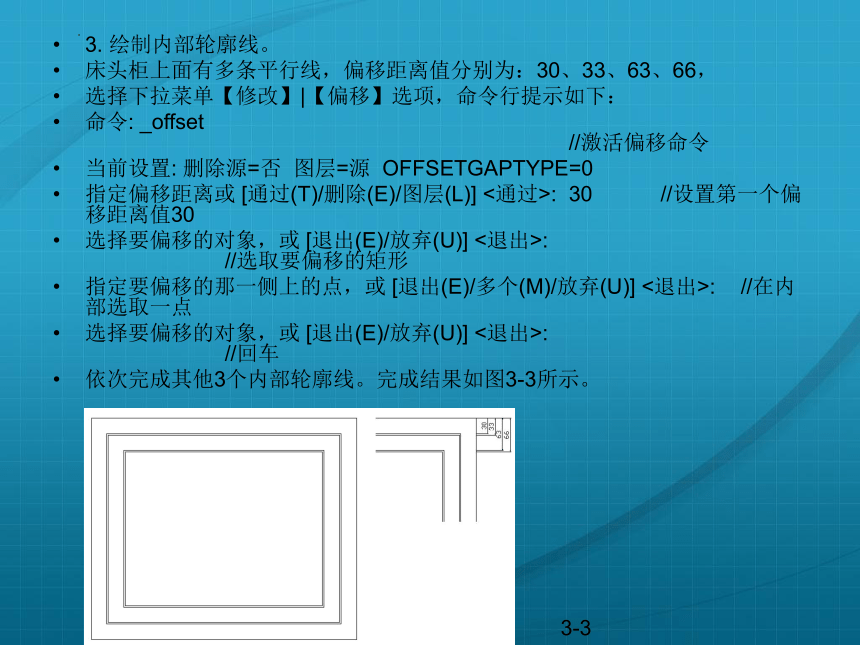

依次完成其他3个内部轮廓线。完成结果如图3-3所示。
3-3
4. 绘制床头柜上面中线和对角线。
1）选择下拉菜单【直线】选项，命令行提示如下：
命令: _line 指定第一点: //单击直线命令，选取直线AB中点
指定下一点或 [放弃(U)]: //选取选取直线CD中点
指定下一点或 [放弃(U)]: //回车
同样操作完成另一条直线。
2）两次回车重复直线命令，然后选取相应矩形的角点绘制出4条对角线。
完成结果如图3-4所示。
3-4

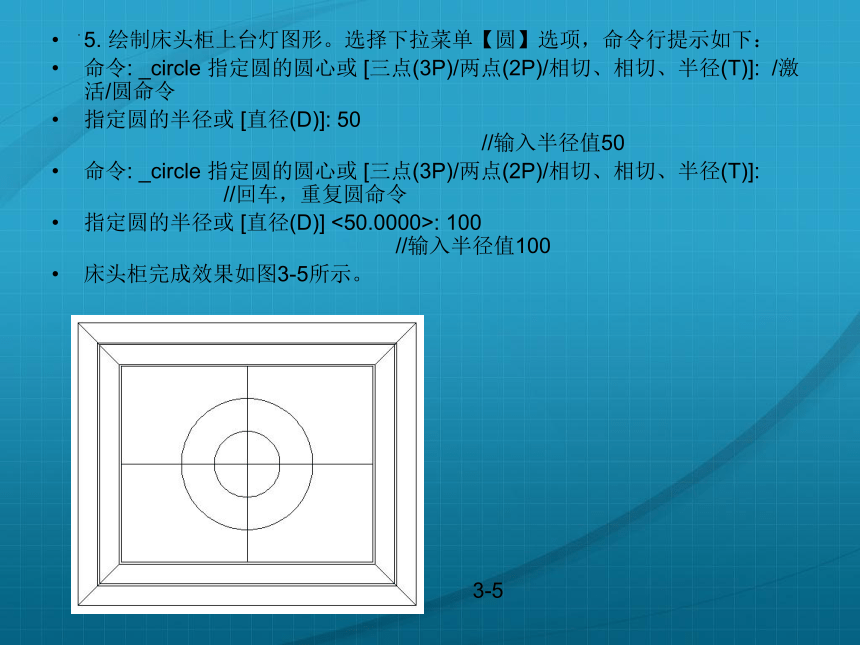

5. 绘制床头柜上台灯图形。选择下拉菜单【圆】选项，命令行提示如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: /激活/圆命令
指定圆的半径或 [直径(D)]: 50 //输入半径值50
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //回车，重复圆命令
指定圆的半径或 [直径(D)] <50.0000>: 100 //输入半径值100
床头柜完成效果如图3-5所示。
3-5

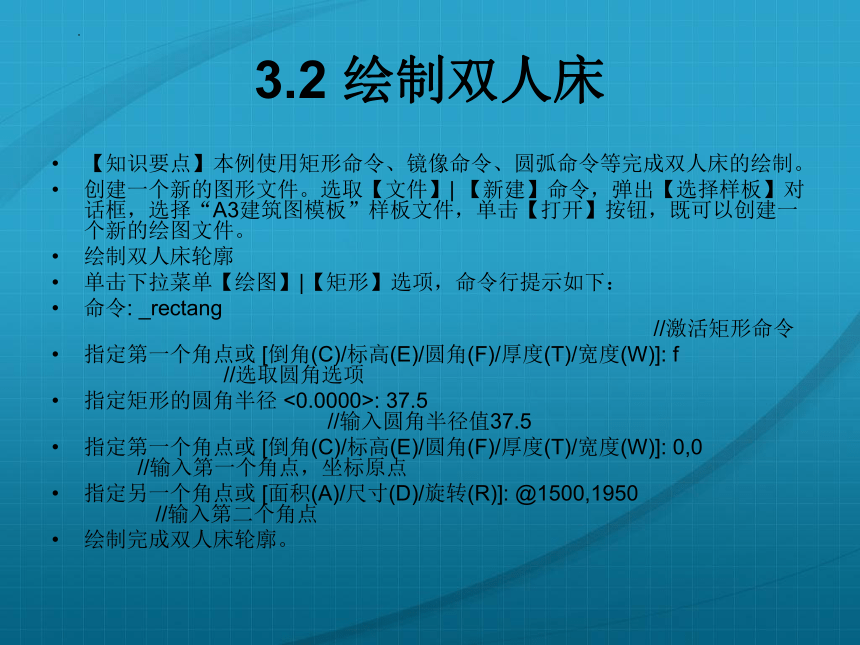

3.2 绘制双人床
【知识要点】本例使用矩形命令、镜像命令、圆弧命令等完成双人床的绘制。
创建一个新的图形文件。选取【文件】| 【新建】命令，弹出【选择样板】对话框，选择“A3建筑图模板”样板文件，单击【打开】按钮，既可以创建一个新的绘图文件。
绘制双人床轮廓
单击下拉菜单【绘图】|【矩形】选项，命令行提示如下：
命令: _rectang //激活矩形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选取圆角选项
指定矩形的圆角半径 <0.0000>: 37.5 //输入圆角半径值37.5
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //输入第一个角点，坐标原点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @1500,1950 //输入第二个角点
绘制完成双人床轮廓。
3．绘制枕头。
1）外轮廓线。
命令: _rectang
当前矩形模式: 圆角=37.5000
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 140,90 //输入第一个角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @525,365 //输入第二个角点，完成枕头图形绘制。
2）内轮廓线
命令: _rectang
当前矩形模式: 圆角=37.5000
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 177.5,127.5 //输入第一个角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @450,290 //输入第二个角点，完成枕头内部图形绘制，完成双人床初步图形，绘制结果如图3-6所示。
3-6
4. 使用镜像命令，绘制另一个枕头。
选择下拉菜单【修改】|【镜像】选项，命令行提示如下：
命令: _mirror
选择对象: 指定对角点: 找到 2 个 //选取枕头
选择对象: //回车
指定镜像线的第一点: //捕捉双人床上边中点
指定镜像线的第二点: //捕捉双人床下边中点
要删除源对象吗？[是(Y)/否(N)] : //回车
结果如图3-7所示。
3-7
5．绘制床头板
1）选择下拉菜单【绘图】|【直线】选项，命令行提示如下：
命令: _line 指定第一点: //捕捉左下角单击，如图3-8所示，输入B点坐标@0,-50
指定下一点或 [放弃(U)]:@1500＜0 //得到B点，沿水平极轴画直线
指定下一点或 [放弃(U)]: //回车
3-8
2）选择下拉菜单【修改】|【删除】选项，命令行提示如下：
命令: _erase
选择对象: 找到 1 个 //选择虚线，删除
选择对象: //回车，如图3-9所示。
3-9
3）选择下拉菜单【绘图】|【圆弧】|【起点、端点、半径】选项，命令行提示如下：
命令: _arc //选择圆弧命令中（起点、端点、半径选项）
指定圆弧的起点或 [圆心(C)]: //选取起点A点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: _e //端点选项
指定圆弧的端点: //选取端点B点
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: _r 指定圆弧的半径: 40 //输入半径40
命令: _arc //选择圆弧命令中（起点、端点、半径选项）
指定圆弧的起点或 [圆心(C)]: //选取起点D点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: _e //端点选项
指定圆弧的端点: //选取端点C点
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: _r 指定圆弧的半径: 40 //输入半径40
完成的双人床床头板，如图3-10所示。
3-10
6. 绘制被子
选择下拉菜单【绘图】|【直线】选项，命令行提示如下：
命令: _line 指定第一点: //捕捉B点，沿90 极轴追踪输入500
指定下一点或 [放弃(U)]: 500 //输入500
指定下一点或 [放弃(U)]: 200 //沿水平极轴向左追踪，输入200
指定下一点或 [闭合(C)/放弃(U)]: //捕捉双人床左测直线中点
7. 旋转双人床。选择下拉菜单【修改】|【旋转】选项，命令行提示如下：
命令: _rotate //激活旋转命令
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象: 指定对角点: 找到 13 个 //窗口选取全部对象
选择对象: //回车
指定基点: //捕捉左边线的中点
指定旋转角度，或 [复制(C)/参照(R)] <0>: 180 //输入角度180
双人床完成效果如图3-11所示。
【实例小结】
本实例在捕捉圆角矩形角点时，打开对象捕捉的“范围”捕捉功能，可以比较容易地找到矩形直线的角点，便于输入尺寸坐标。
旋转双人床是将床头部分朝上布置，操作时注意基点的选择，对象将围绕该基点旋转。
3-11
