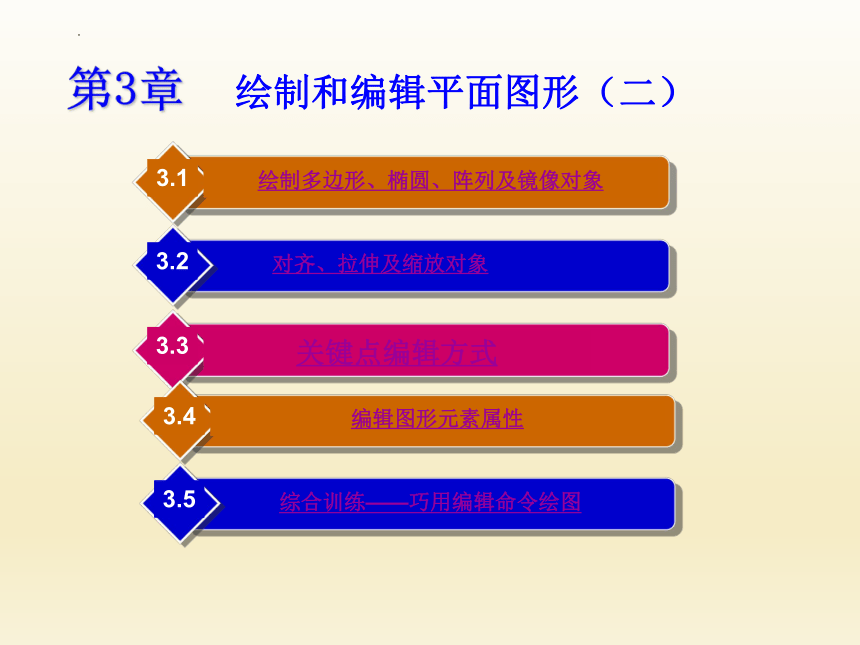

第3章 绘制和编辑平面图形（二）
绘制多边形、椭圆、阵列及镜像对象
3.1
对齐、拉伸及缩放对象
3.2
关键点编辑方式
3.3
编辑图形元素属性
3.4
综合训练——巧用编辑命令绘图
3.5
综合训练——绘制墙面展开图
3.6
综合训练——绘制顶棚平面图
3.7
习题
3.8

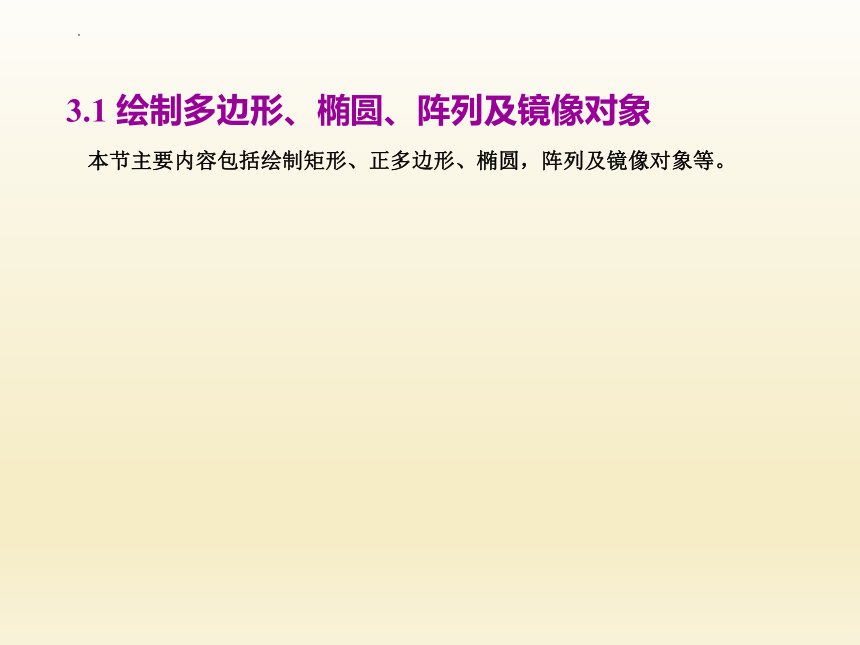

3.1 绘制多边形、椭圆、阵列及镜像对象
本节主要内容包括绘制矩形、正多边形、椭圆，阵列及镜像对象等。

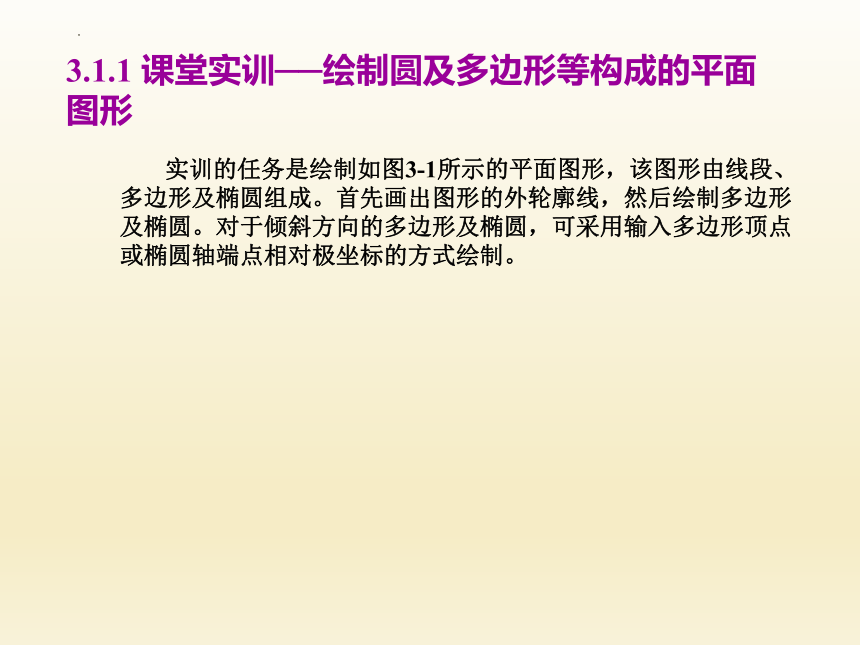

3.1.1 课堂实训──绘制圆及多边形等构成的平面图形
实训的任务是绘制如图3-1所示的平面图形，该图形由线段、多边形及椭圆组成。首先画出图形的外轮廓线，然后绘制多边形及椭圆。对于倾斜方向的多边形及椭圆，可采用输入多边形顶点或椭圆轴端点相对极坐标的方式绘制。

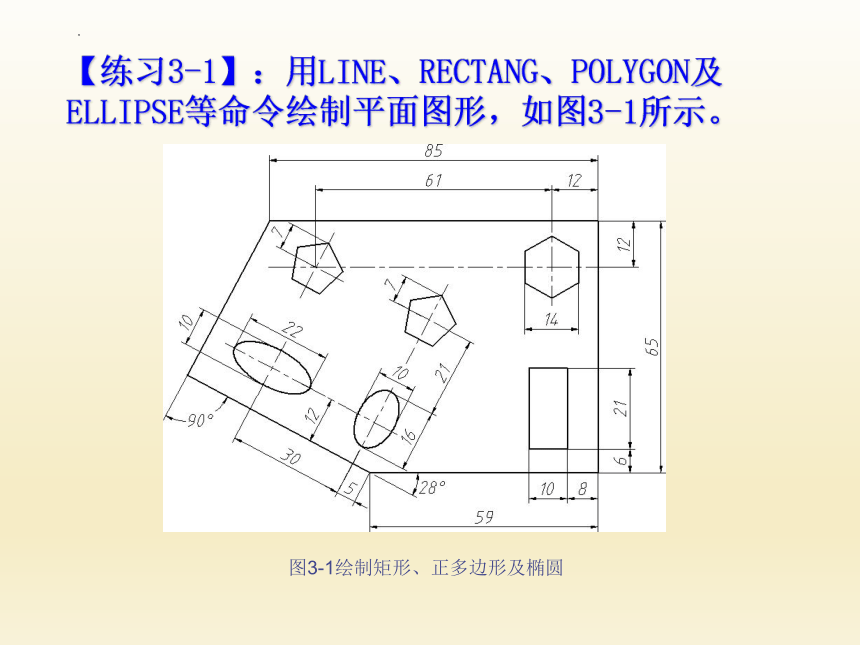

【练习3-1】：用LINE、RECTANG、POLYGON及ELLIPSE等命令绘制平面图形，如图3-1所示。
图3-1绘制矩形、正多边形及椭圆

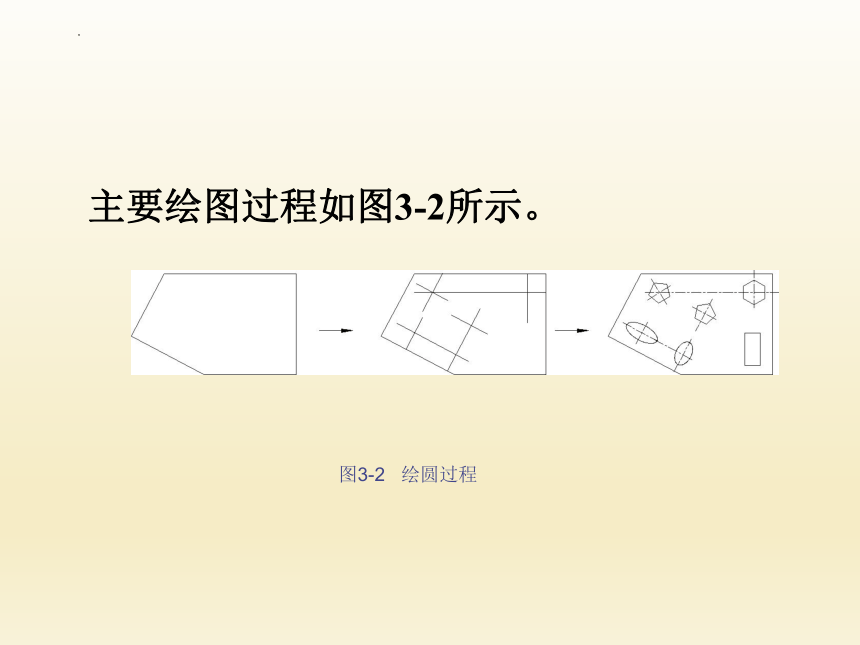

主要绘图过程如图3-2所示。
图3-2 绘圆过程

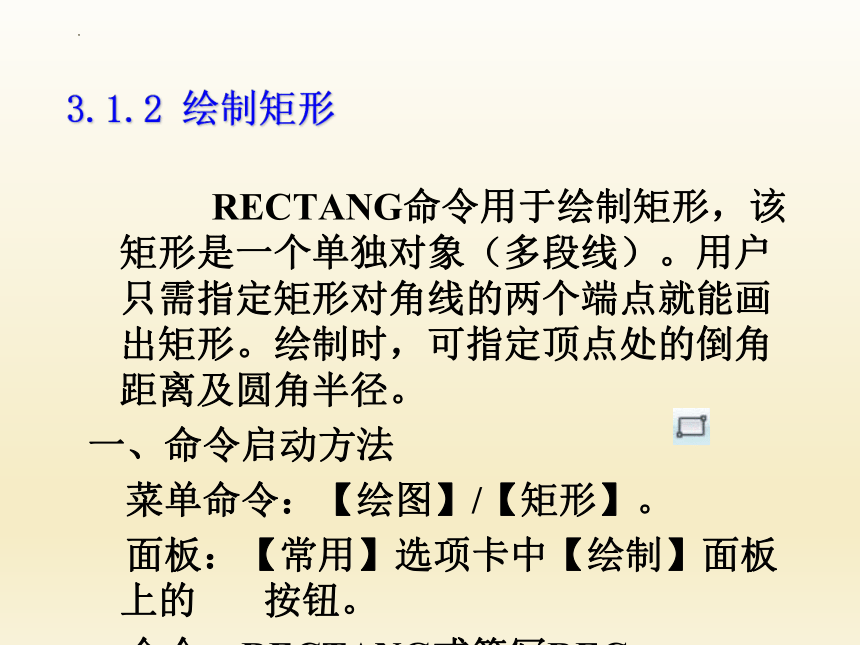

3.1.2 绘制矩形
RECTANG命令用于绘制矩形，该矩形是一个单独对象（多段线）。用户只需指定矩形对角线的两个端点就能画出矩形。绘制时，可指定顶点处的倒角距离及圆角半径。
一、命令启动方法
菜单命令：【绘图】/【矩形】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：RECTANG或简写REC。

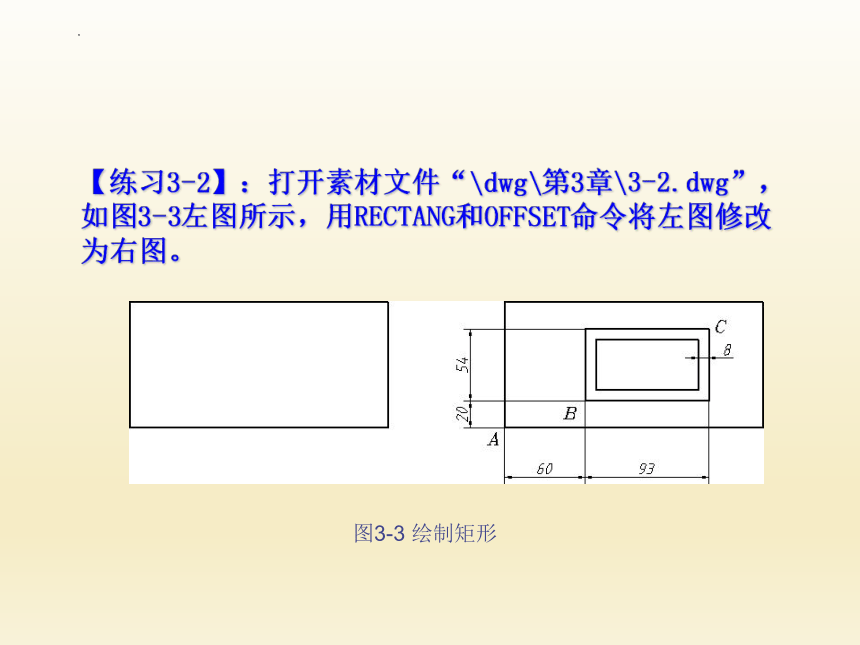

【练习3-2】：打开素材文件“\dwg\第3章\3-2.dwg”，如图3-3左图所示，用RECTANG和OFFSET命令将左图修改为右图。
图3-3 绘制矩形
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: from //使用正交偏移捕捉
基点: int于 //捕捉A点
<偏移>: @60,20 //输入B点的相对坐标
指定其他的角点或 [面积(A)/尺寸(D)/旋转(R)]: @93,54 //输入C点的相对坐标
用OFFSET命令将矩形向内偏移，偏移距离为8，结果如图3-3右图所示。
3.1.3 绘制正多边形
在中望CAD中可以创建3～1024条边的正多边形，该多边形是多段线，用户可以设定其宽度。绘制正多边形一般采取如下两种方法。
(1)指定多边形边数及多边形中心。
(2)指定多边形边数及某一边的两个端点。
一、命令启动方法
菜单命令：【绘图】/【正多边形】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：POLYGON或简写POL。
3.1.4 绘制椭圆
椭圆包含椭圆中心、长轴及短轴等几何特征。绘制椭圆的默认方法是指定椭圆第一根轴线的两个端点及另一轴长度的一半。另外，也可通过指定椭圆中心、第一轴的端点及另一轴线的半轴长度来创建椭圆。输入椭圆轴端点时可以采用相对极坐标的形式，因而可以很方便地指定椭圆轴的倾斜方向。
一、命令启动方法
菜单命令：【绘图】/【椭圆】。
面板：【常用】选项卡中【绘制】面板上的 按钮。
命令：ELLIPSE或简写EL。
3.1.5 矩形阵列对象
ARRAY命令可创建矩形阵列。矩形阵列是指将对象按行、列方式进行排列。操作时，用户一般应提供阵列的行数、列数、行间距及列间距等，如果要沿倾斜方向生成矩形阵列，还应输入阵列的倾斜角度。
命令启动方法如下。
菜单命令：【修改】/【阵列】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：ARRAY或简写AR。
3.1.6 环形阵列对象
RRAY命令除可创建矩形阵列外，还能创建环形阵列。环形阵列是指把对象绕阵列中心等角度均匀分布。决定环形阵列的主要参数有阵列中心、阵列总角度及阵列数目。此外，用户也可通过输入阵列总数及每个对象间的夹角来生成环形阵列。
【练习3-6】：打开素材文件“dwg\第3章\3-6.dwg”，如图3-8左图所示，用ARRAY命令将左图修改为右图。
图3-8 创建环形阵列
1.启动阵列命令，弹出【阵列】对话框，在该对话框中选取【环形阵列】单选项，如图3-9所示。
2.单击 按钮，系统提示“选择对象”，选择要阵列的图形对象A，如图3-8左图所示。
3.在【中心点】区域中单击 按钮，系统切换到绘图窗口，在屏幕上指定阵列中心点B，如图3-8左图所示。
4.【方法和值】下拉列表中提供了3种创建环形阵列的方法，选择其中一种，AutoCAD就列出需设定的参数。默认情况下，【项目总数和填充角度】是当前选项。此时，用户需输入的参数有项目总数和填充角度。
5.在【项目总数】文本框中输入环形阵列的总数目，在【填充角度】文本框中输入阵列分布的总角度值，如图3-9所示。若阵列角度为正，则中望CAD沿逆时针方向创建阵列，否则，按顺时针方向创建阵列。
6.利用 按钮可预览阵列效果。
7.单击 按钮，完成环形阵列。
8.继续创建对象C、D的环形阵列，结果如图3-8右图所示。
图3-9 【阵列】对话框
3.1.7 沿直线路径阵列对象
中望CAD的多重复制命令COPYM可以将对象沿任何直线方向进行阵列，如图3-10所示。启动该命令，选择阵列对象，再设定阵列的总长度及新增对象数量，就将对象沿直线方向均匀分布。
命令启动方法如下。
菜单命令：【扩展工具】/【编辑工具】/【多重复制】。
面板：【扩展工具】选项卡中【编辑工具】面板上的 按钮。
命令：COPYM。
3.1.8 镜像对象
对于对称图形，用户只需画出图形的一半，另一半可由MIRROR命令镜像出来。操作时，用户需先提供要对哪些对象进行镜像，然后再指定镜像线的位置。
命令启动方法如下。
菜单命令：【修改】/【镜像】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：MIRROR或简写MI。
3.1.9 上机练习──绘制矩形、正多边形及椭圆等构成的图形
【练习3-9】：设置绘图区域大小为200 × 200。用RECTANG、OFFSET、ELLIPSE及POLYGON等命令绘制图3-12所示的图形。
图3-12 绘制矩形、六边形及椭圆
主要作图步骤如图3-13所示。
图3-13 绘图过程
【练习3-10】：设定绘图区域大小为20000×15000。用LINE、RECTANG、POLYGON及ARRAY等命令绘制如图3-14所示的图形。
图3-14 绘制矩形、多边形及椭圆
3.1.10 上机练习─绘制对称图形及有均布特征的图形
【练习3-11】：设置绘图区域大小为300 × 300。利用LINE、OFFSET、ARRAY及MIRROR等命令绘制平面图形，如图3-15所示。
图3-15 绘制对称图形
【练习3-12】：设置绘图区域大小为6000 × 6000。用LINE、POLYGON、ELLIPSE及MIRROR等命令绘图，如图3-16所示。
图3-16 绘制多边形及椭圆等对象组成的图形
主要作图步骤如图3-17所示。
图3-17 主要作图步骤
