第2章 基本二维图形绘制

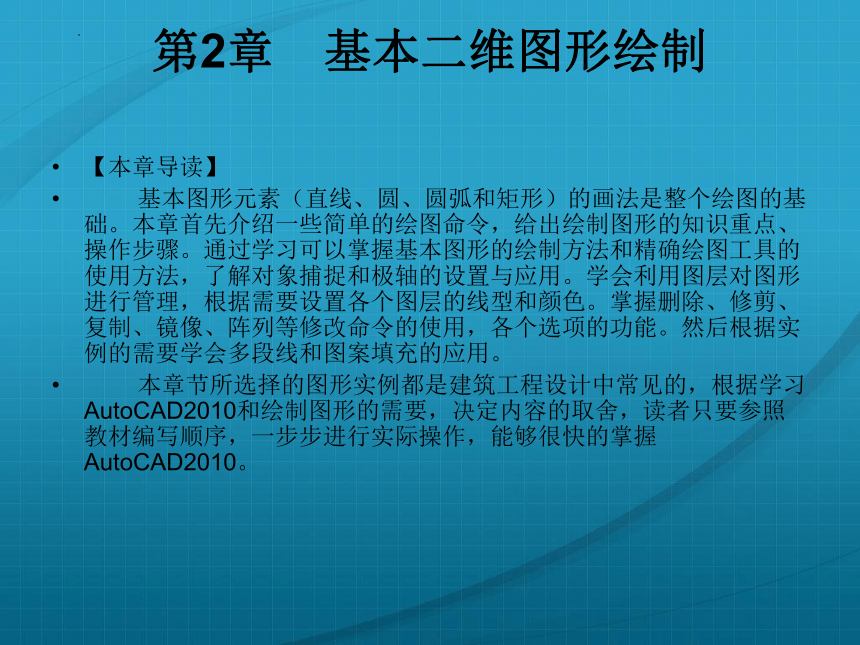

【本章导读】
基本图形元素（直线、圆、圆弧和矩形）的画法是整个绘图的基础。本章首先介绍一些简单的绘图命令，给出绘制图形的知识重点、操作步骤。通过学习可以掌握基本图形的绘制方法和精确绘图工具的使用方法，了解对象捕捉和极轴的设置与应用。学会利用图层对图形进行管理，根据需要设置各个图层的线型和颜色。掌握删除、修剪、复制、镜像、阵列等修改命令的使用，各个选项的功能。然后根据实例的需要学会多段线和图案填充的应用。
本章节所选择的图形实例都是建筑工程设计中常见的，根据学习AutoCAD2010和绘制图形的需要，决定内容的取舍，读者只要参照教材编写顺序，一步步进行实际操作，能够很快的掌握AutoCAD2010。
2.7 绘制老虎窗

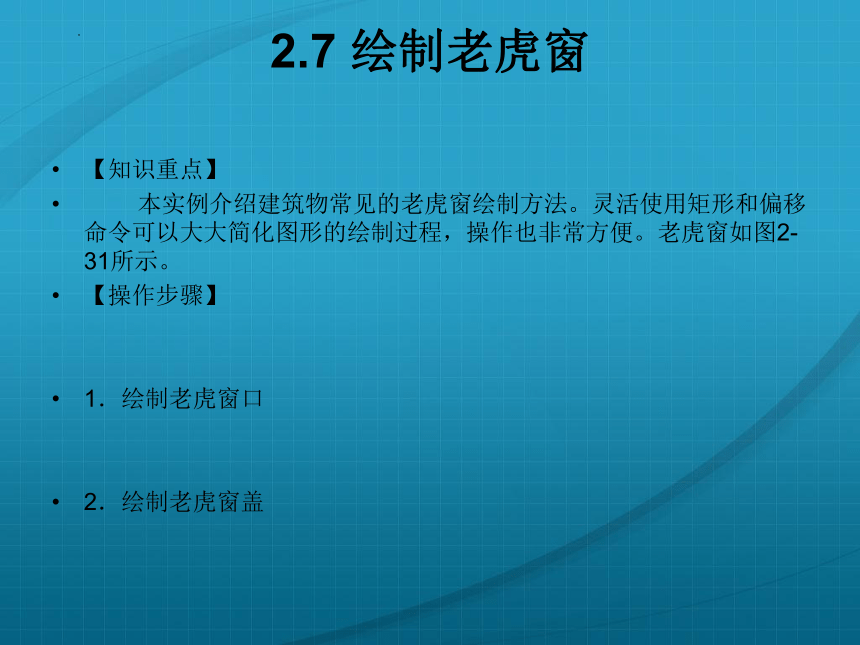

【知识重点】
本实例介绍建筑物常见的老虎窗绘制方法。灵活使用矩形和偏移命令可以大大简化图形的绘制过程，操作也非常方便。老虎窗如图2-31所示。
【操作步骤】
1．绘制老虎窗口
2．绘制老虎窗盖

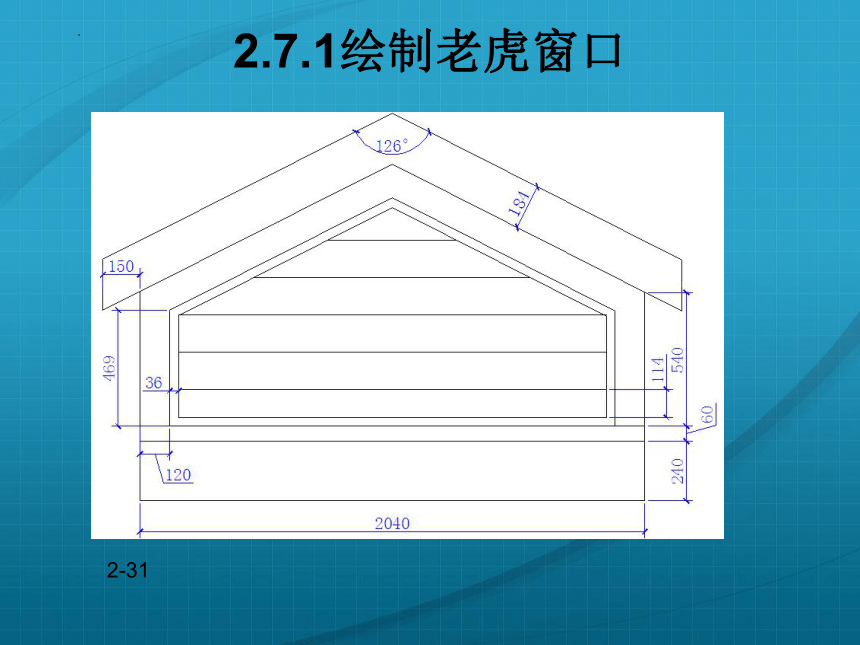

2.7.1绘制老虎窗口
2-31

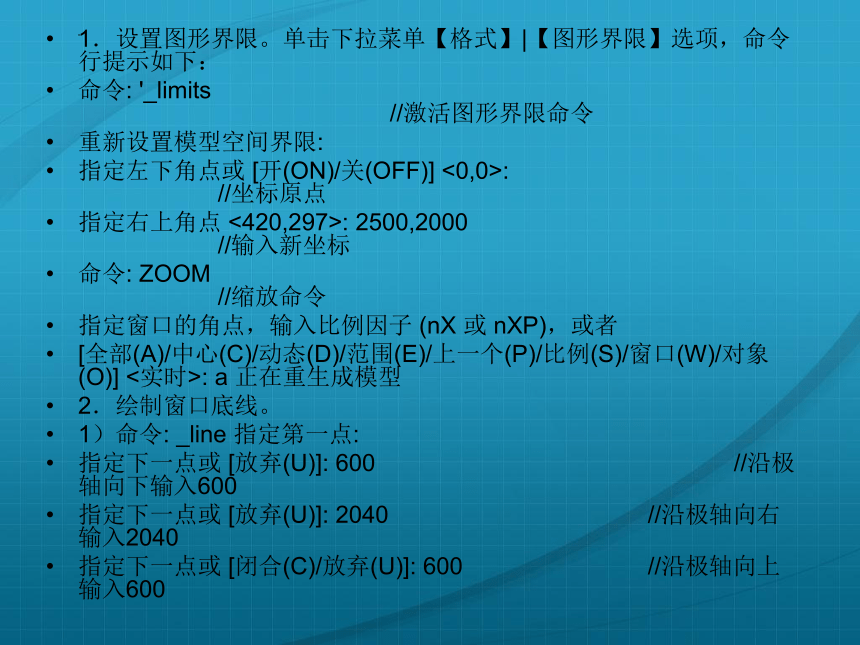

1．设置图形界限。单击下拉菜单【格式】|【图形界限】选项，命令行提示如下：
命令: '_limits //激活图形界限命令
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0,0>: //坐标原点
指定右上角点 <420,297>: 2500,2000 //输入新坐标
命令: ZOOM //缩放命令
指定窗口的角点，输入比例因子 (nX 或 nXP)，或者
[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: a 正在重生成模型
2．绘制窗口底线。
1）命令: _line 指定第一点:
指定下一点或 [放弃(U)]: 600 //沿极轴向下输入600
指定下一点或 [放弃(U)]: 2040 //沿极轴向右输入2040
指定下一点或 [闭合(C)/放弃(U)]: 600 //沿极轴向上输入600
2）偏移直线。
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 60 //输入偏移距离60
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在上面单击
重复回车做偏移，输入偏移距离120，偏移左右两条直线。

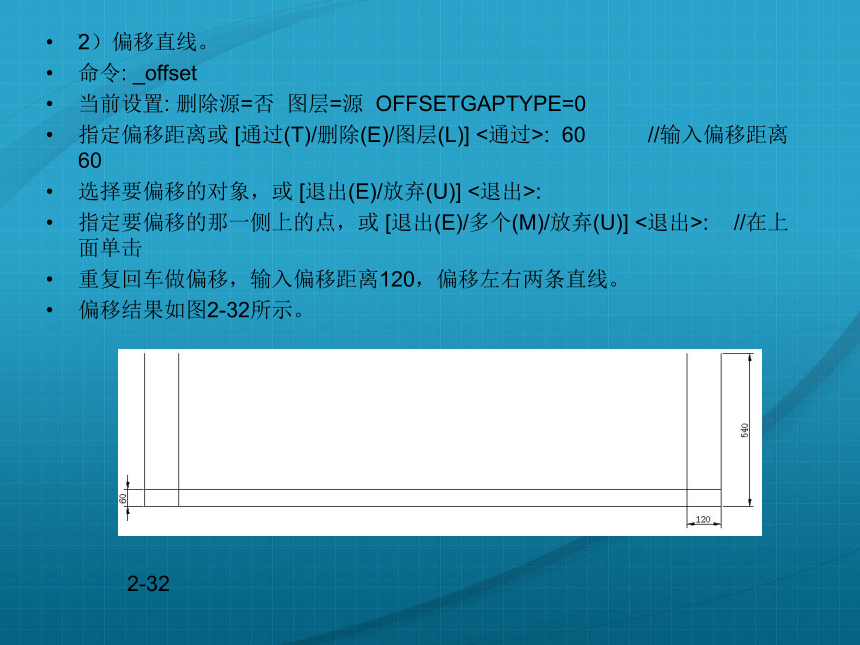

偏移结果如图2-32所示。
2-32

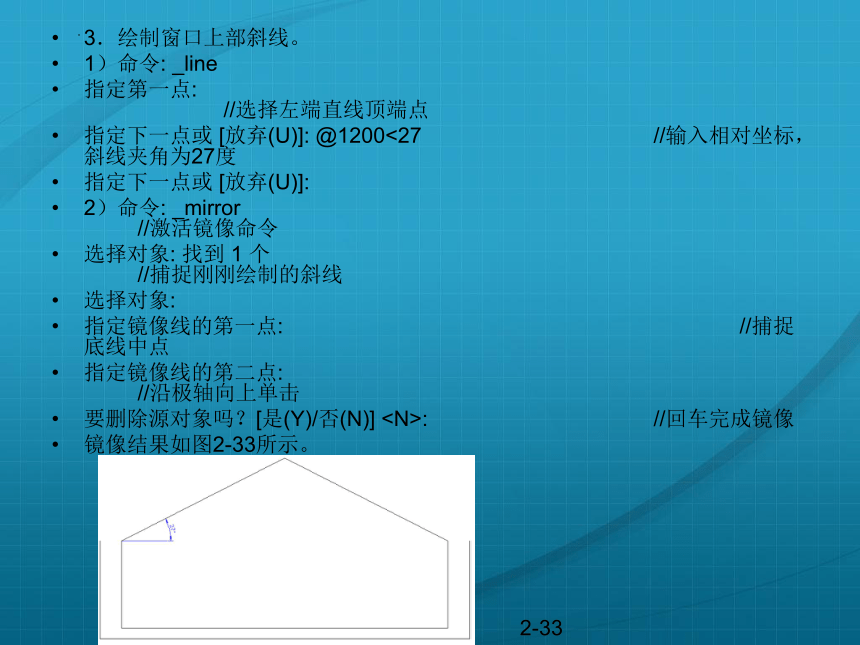

3．绘制窗口上部斜线。
1）命令: _line
指定第一点: //选择左端直线顶端点
指定下一点或 [放弃(U)]: @1200<27 //输入相对坐标，斜线夹角为27度
指定下一点或 [放弃(U)]:
2）命令: _mirror //激活镜像命令
选择对象: 找到 1 个 //捕捉刚刚绘制的斜线
选择对象:
指定镜像线的第一点: //捕捉底线中点
指定镜像线的第二点: //沿极轴向上单击
要删除源对象吗？[是(Y)/否(N)] : //回车完成镜像
镜像结果如图2-33所示。
2-33

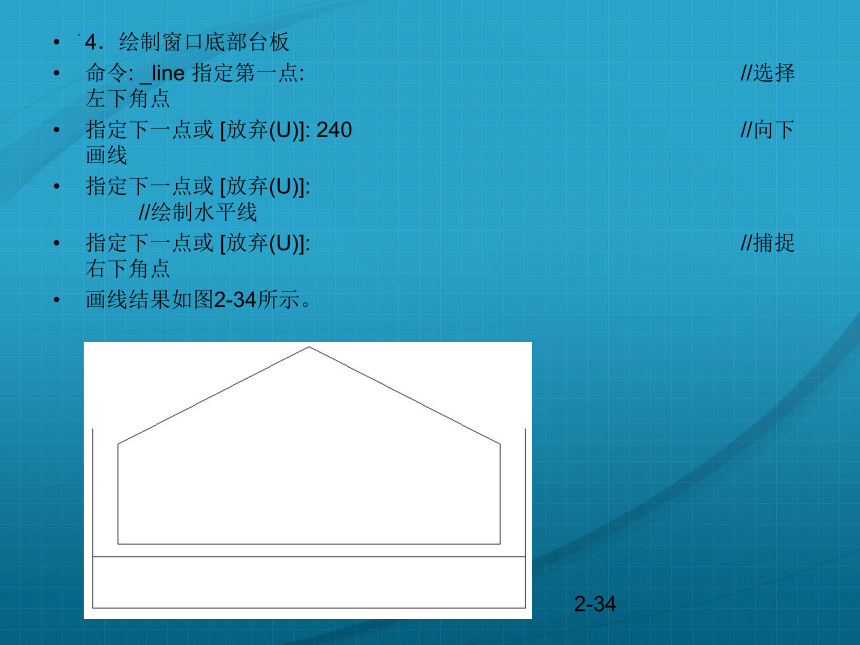

4．绘制窗口底部台板
命令: _line 指定第一点: //选择左下角点
指定下一点或 [放弃(U)]: 240 //向下画线
指定下一点或 [放弃(U)]: //绘制水平线
指定下一点或 [放弃(U)]: //捕捉右下角点
画线结果如图2-34所示。
2-34

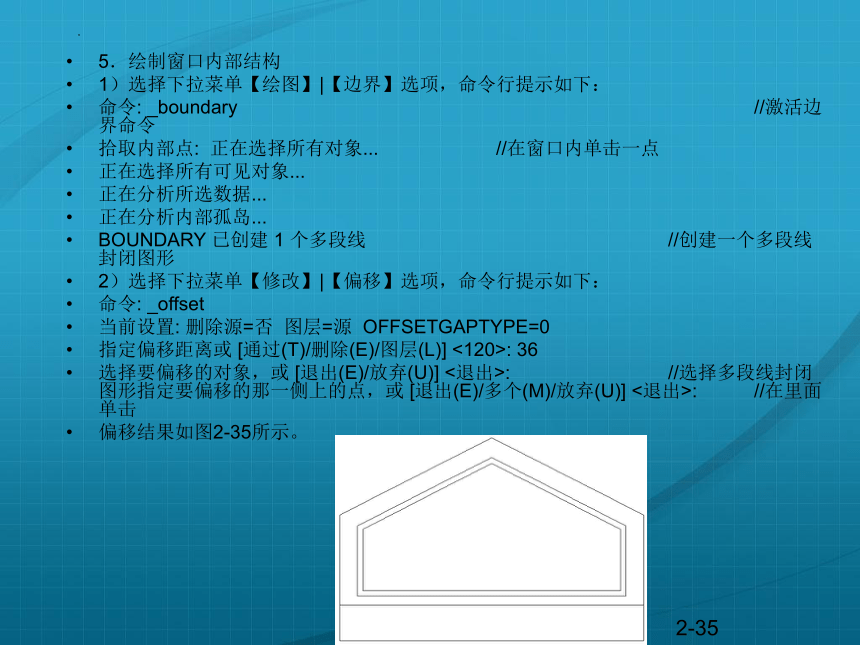

5．绘制窗口内部结构
1）选择下拉菜单【绘图】|【边界】选项，命令行提示如下：
命令: _boundary //激活边界命令
拾取内部点: 正在选择所有对象... //在窗口内单击一点
正在选择所有可见对象...
正在分析所选数据...
正在分析内部孤岛...
BOUNDARY 已创建 1 个多段线 //创建一个多段线封闭图形
2）选择下拉菜单【修改】|【偏移】选项，命令行提示如下：
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <120>: 36
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择多段线封闭图形指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在里面单击
偏移结果如图2-35所示。
2-35

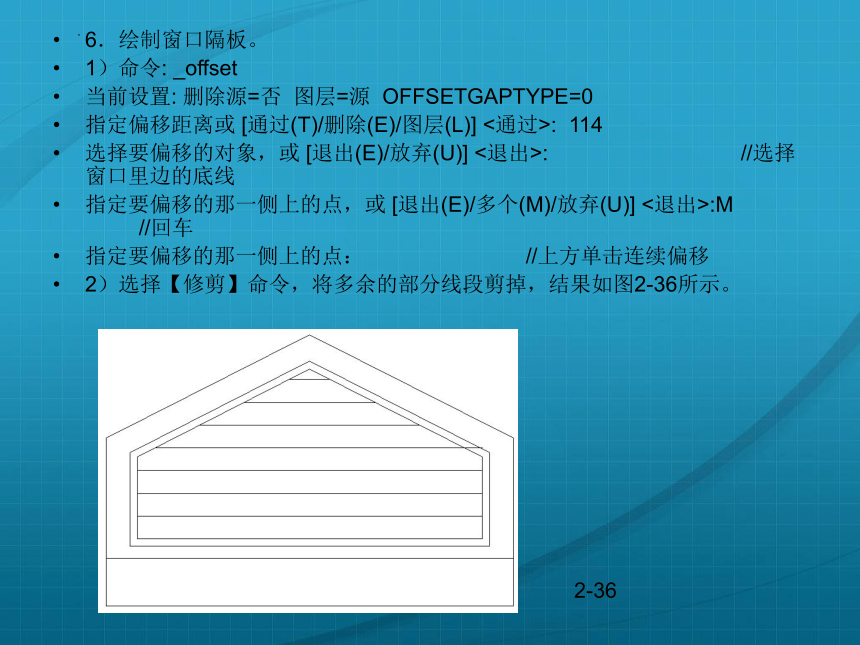

6．绘制窗口隔板。
1）命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 114
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择窗口里边的底线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:M //回车
指定要偏移的那一侧上的点： //上方单击连续偏移
2）选择【修剪】命令，将多余的部分线段剪掉，结果如图2-36所示。
2-36
2.7.2绘制老虎窗盖
1．偏移老虎窗顶盖
命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 184
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择左侧斜线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>://在上方单击一点
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //回车结束偏移
重复选择偏移命令，偏移右侧斜线。
2．封闭偏移线
命令: _chamfer
(“修剪”模式) 当前倒角距离 1 = 0，距离 2 = 0
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
//选择左侧斜线
选择第二条直线，或按住 Shift 键选择要应用角点的直线: //选择右侧斜线，回车
两条斜线自动连接相交，结果如图2-37示。
2-37
3．绘制老虎窗顶盖屋檐。
单击打开对象捕捉快捷菜单的“范围”选项，激活“直线”命令。分别绘制房檐2条延伸线。与偏移的垂直线相交，结果如图2-38所示。
2-38
4．延伸屋檐。
命令: _extend //激活延伸命令
当前设置:投影=UCS，边=无
选择边界的边... //选择斜线
选择对象或 <全部选择>:
选择要延伸的对象或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]: //选择直线，完成延伸
选择要延伸的对象或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]: //按住 Shift 键选择要修剪的对象，操作由延伸变为修剪，逐一进行操作
最终绘制完成的老虎窗结果如图2-39所示。
2-39
2.8 思考与练习
1．思考题
1）对象捕捉激活方式有几种？
2）画圆有几种方法？如何实现？
3）矩形命令和正多边形命令有何区别？
4）多段线命令可否由直线与圆弧命令替代？为什么？
5）多段线命令中的圆弧选项有哪些功能？
2．将左侧的命令与右侧的功能连接起来
LINE 多段线
RECTANG 正多边形
CIRCLE 椭圆
ARC 圆弧
ELLIPSE 圆
POLYGON 矩形
PLINE 直线
OFFSET 镜像
ERASE 偏移
COPY 复制
ARRAY 删除
MIRROR 阵列
3．选择题
1）下列画圆方式中，有一种只能从绘图下拉菜单中选取，这种方式是（ ）
A．圆心、半径
B．圆心、直径
C．3点
D．2点
E．相切、相切、半径
F．相切、相切、相切
2）下列各命令为圆弧命令快捷键的是（ ）
A．C B．A C．PL D．Rec
3）使用夹点编辑对象时，夹点的数量依赖于被选取的对象，矩形和圆各有（ ）个夹点
A．四个、五个
B．一个、一个
C．四个、一个
D．二个、三个
4）下列画圆弧的方式中无效的是（ ）
A．起点、圆心、端点
B．圆心、起点、方向
C．圆心、起点、角度
D．起点、端点、半径
5）在世界坐标系统内，用户定义某一点的输入方式为：
A．X，Y
B．X，角度
C．@X，Y
D．@距离＜角度
6）在什么时侯，可以使用直接输入距离值：
A．打开极轴
B．打开对象捕捉
C．打开对象追踪
D．以上同时具备
7）激活分解对象命令最简捷的方式为：
A．单击分解命令工具按钮
B．输入分解命令（X）
C．选取【下拉菜单】→【修改】→【分解】
D．选取【屏幕菜单】→【修改2】→【分解】
8）修改线型比例的命令是：
A．LTSCALE
B．LAYER
C．LINE
D．LINETYPE
9）绘制多段线的命令是：
A．MLINE
B．PLINE
C．SPLINE
D．XLINE
10）在构建选择集时，可以采用W窗口与C窗口，C窗口的特征是：
A．带实线的矩形窗口矩形
B．带虚线的多边形窗口
C．从左上向右下拉出的实线矩形窗口
D．从右下向左上拉出的虚线矩形窗口
D．四个，五个
4．作图题
1）作图如题图2-1所示。
题图2-1
2）作图如题图2-2所示。（提示：设置极轴增量角。）
题图2-2
3）绘制指北针，作图如题图2-3所示。注意变宽线的绘制方法。
题图2-3
4）绘制门，作图如题图2-4所示。
题图2-4
5）绘制标高符号，如题图2.5所示。
题图2-5
