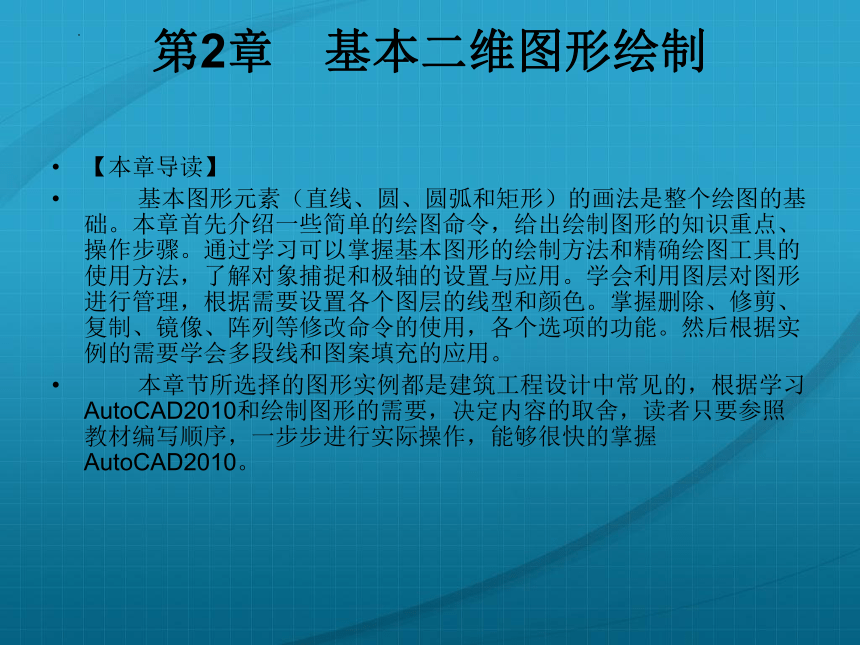

第2章 基本二维图形绘制
【本章导读】
基本图形元素（直线、圆、圆弧和矩形）的画法是整个绘图的基础。本章首先介绍一些简单的绘图命令，给出绘制图形的知识重点、操作步骤。通过学习可以掌握基本图形的绘制方法和精确绘图工具的使用方法，了解对象捕捉和极轴的设置与应用。学会利用图层对图形进行管理，根据需要设置各个图层的线型和颜色。掌握删除、修剪、复制、镜像、阵列等修改命令的使用，各个选项的功能。然后根据实例的需要学会多段线和图案填充的应用。
本章节所选择的图形实例都是建筑工程设计中常见的，根据学习AutoCAD2010和绘制图形的需要，决定内容的取舍，读者只要参照教材编写顺序，一步步进行实际操作，能够很快的掌握AutoCAD2010。

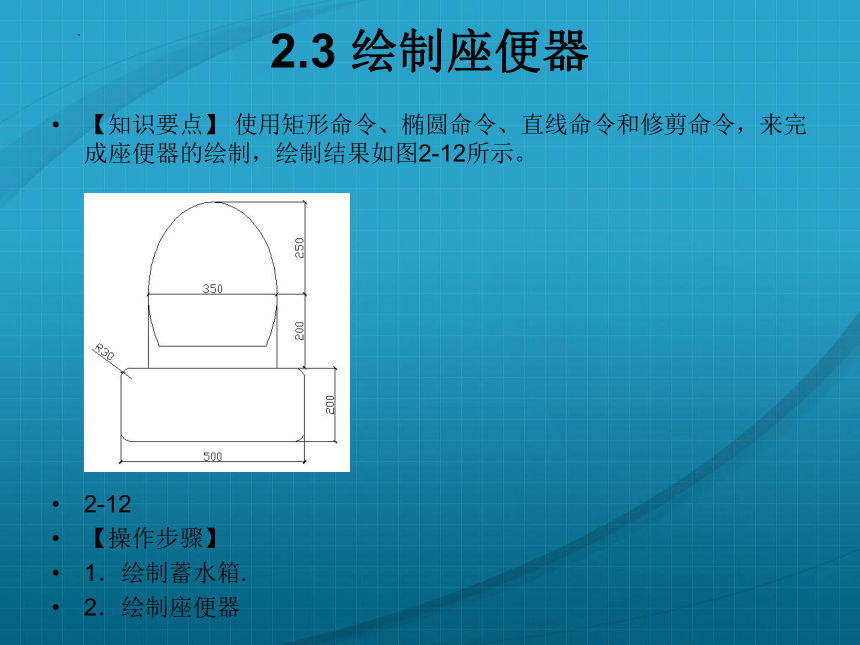

2.3 绘制座便器
【知识要点】 使用矩形命令、椭圆命令、直线命令和修剪命令，来完成座便器的绘制，绘制结果如图2-12所示。
2-12
【操作步骤】
1．绘制蓄水箱.
2．绘制座便器
2.3.1绘制蓄水箱
1. 创建图形文件。选取【文件】｜【新建】命令，弹出【选择样板】对话框，系统默认“acadiso.dwt”国标样板文件，单击【打开】按钮，既可以创建一个新的绘图文件。
2．设置绘图界限
单击下拉菜单栏中的【格式】|【图形界限】选项，命令行提示如下：
命令: '_limits //设置空间界限
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: //回车，指定左下角点为原点
指定右上角点 <420.0000,297.0000>: 1000,800 //输入右上角点的坐标，回车
单击下拉菜单栏中的【视图】|【缩放】|【全部】命令行提示如下：
命令: '_zoom //缩放命令
指定窗口的角点，输入比例因子 (nX 或 nXP)，或者
[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: _all 正在重生成模型。 //显示图形范围或界限
【选项解释】全部(A)，是全部缩放命令，可以将绘制图形范围设定为使用图形界限命令设置的模型空间界限相同。本例图幅为1000×800mm。

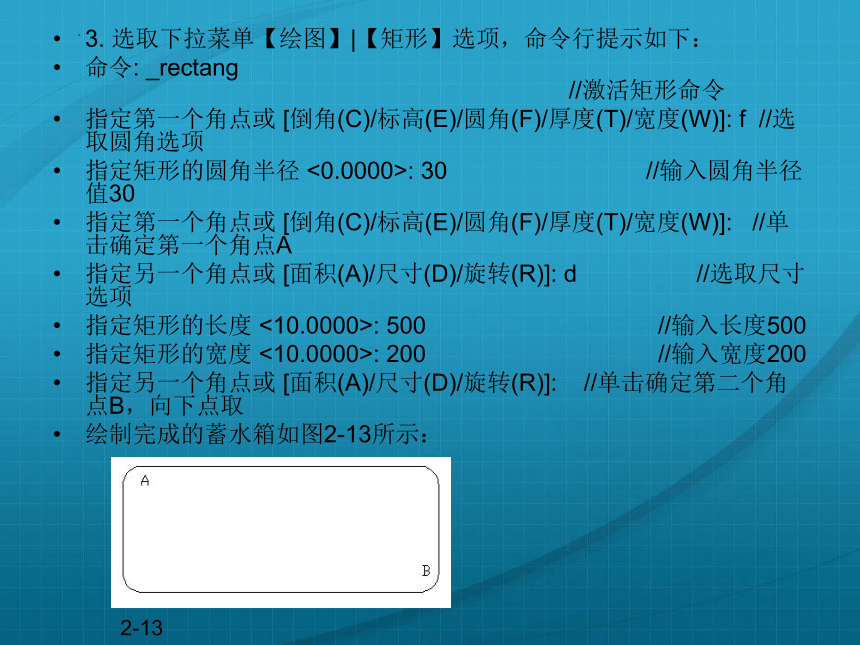

3. 选取下拉菜单【绘图】|【矩形】选项，命令行提示如下：
命令: _rectang //激活矩形命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选取圆角选项
指定矩形的圆角半径 <0.0000>: 30 //输入圆角半径值30
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //单击确定第一个角点A
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d //选取尺寸选项
指定矩形的长度 <10.0000>: 500 //输入长度500
指定矩形的宽度 <10.0000>: 200 //输入宽度200
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: //单击确定第二个角点B，向下点取
绘制完成的蓄水箱如图2-13所示：
2-13

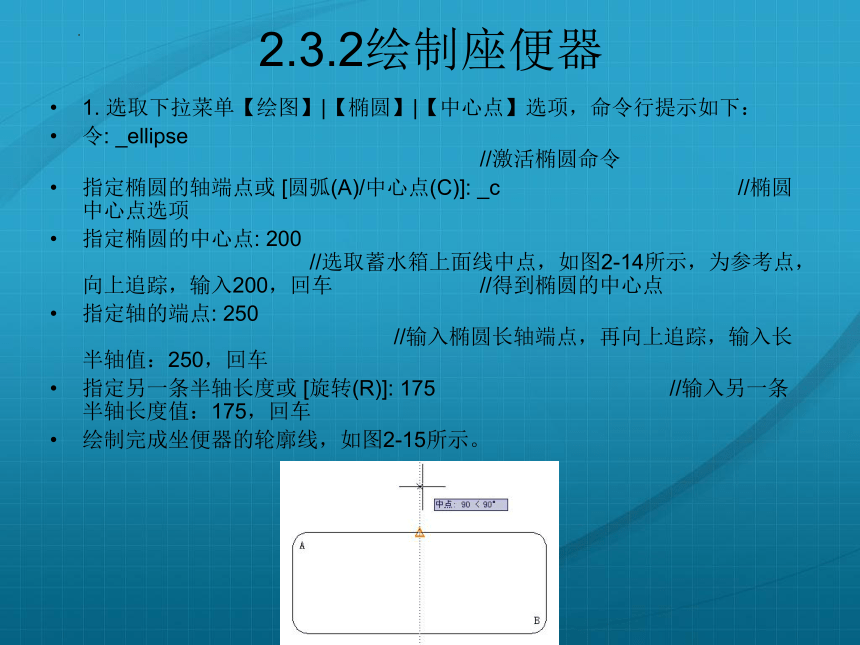

2.3.2绘制座便器
1. 选取下拉菜单【绘图】|【椭圆】|【中心点】选项，命令行提示如下：
令: _ellipse //激活椭圆命令
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: _c //椭圆中心点选项
指定椭圆的中心点: 200 //选取蓄水箱上面线中点，如图2-14所示，为参考点，向上追踪，输入200，回车 //得到椭圆的中心点
指定轴的端点: 250 //输入椭圆长轴端点，再向上追踪，输入长半轴值：250，回车
指定另一条半轴长度或 [旋转(R)]: 175 //输入另一条半轴长度值：175，回车

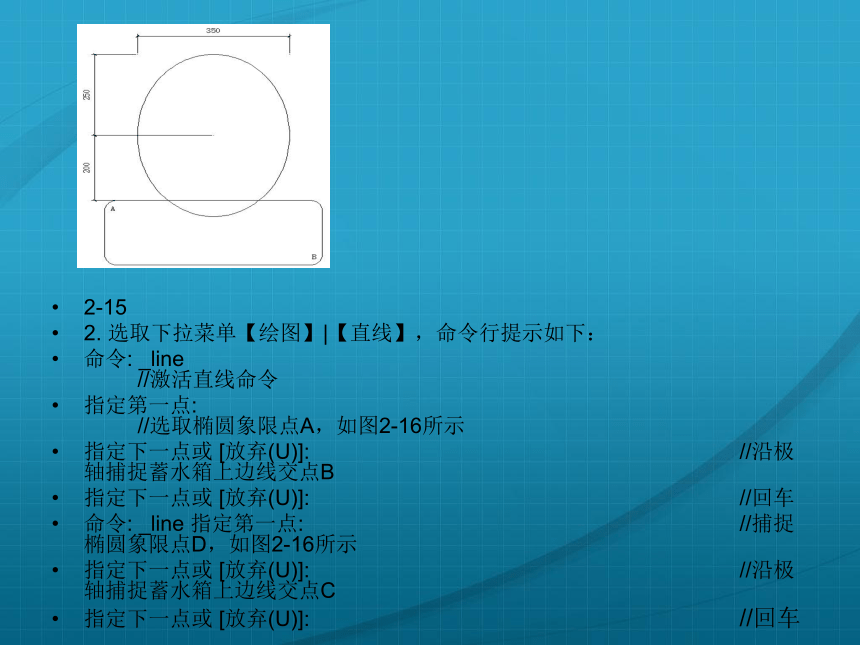

绘制完成坐便器的轮廓线，如图2-15所示。
2-15
2. 选取下拉菜单【绘图】|【直线】，命令行提示如下：
命令: _line //激活直线命令
指定第一点: //选取椭圆象限点A，如图2-16所示
指定下一点或 [放弃(U)]: //沿极轴捕捉蓄水箱上边线交点B
指定下一点或 [放弃(U)]: //回车
命令: _line 指定第一点: //捕捉椭圆象限点D，如图2-16所示
指定下一点或 [放弃(U)]: //沿极轴捕捉蓄水箱上边线交点C
指定下一点或 [放弃(U)]: //回车

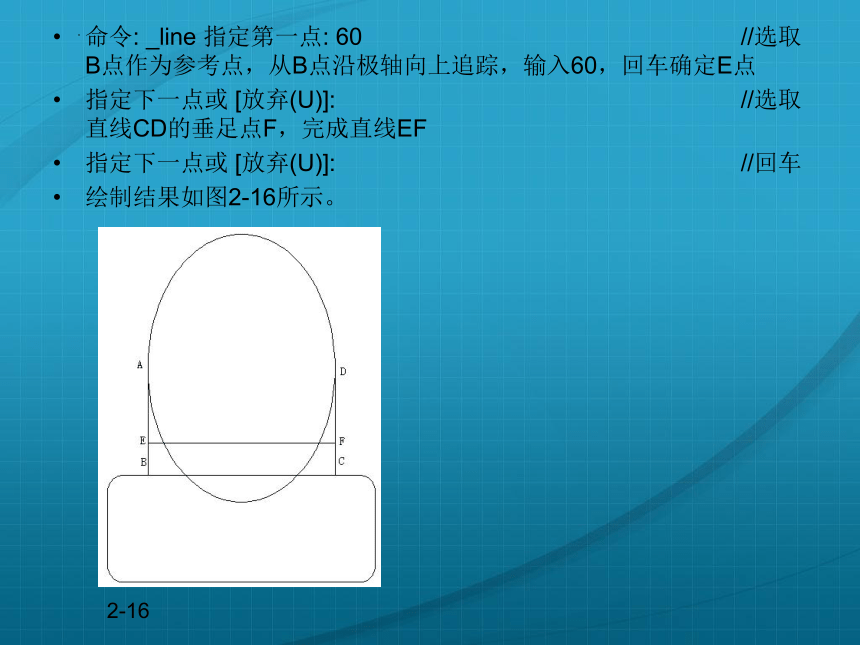

命令: _line 指定第一点: 60 //选取B点作为参考点，从B点沿极轴向上追踪，输入60，回车确定E点
指定下一点或 [放弃(U)]: //选取直线CD的垂足点F，完成直线EF
指定下一点或 [放弃(U)]: //回车
绘制结果如图2-16所示。
2-16
3．修剪对象。
选取下拉菜单【修改】|【修剪】选项，命令行提示如下：
命令: _trim //激活修剪命令
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: //回车，选取全部对象
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //修剪多余的对象
修剪结果如图2-17所示
【选项解释】选取要修剪的对象时，如果按住shift键被选取的对象将被延伸。
2-17
【实例小结】
本例采用了椭圆命令，椭圆命令有3个选项，绘图中使用【圆心】选项，首先需要指定椭圆的中心点坐标，然后指定长轴的端点坐标，最后给出另一条半轴长度。
椭圆命令【轴、端点】选项，首先指定长轴的两个端点，然后给出另一条半轴长度。
椭圆命令【圆弧】选项，可以绘制椭圆弧，长短轴选取与【圆心】选项相同。
2 . 4 绘制正多边形
【知识重点】
以绘制正多边形和绘制矩形为例，介绍绘制正多边形的方法。灵活使用正多边形和矩形命令可以大大简化图形的绘制过程，操作也非常方便。使用阵列命令，可以完成以指定方式排列多个对象的拷贝，以提高作图速度。
【操作步骤】
1．绘制三种正多边形（3边、6边、5边）。
2．阵列五边形。
3．绘制圆和正四边形。
2.4.1 绘制3种正多边形
单击下拉菜单中的【文件】│【新建】选项，打开【选择样板】对话框，选择已有的样板文件【A3建筑图模板】，单击【打开】按钮。
1．绘制正三边形。
选择“0”层为当前层。单击下拉菜单中的【绘图】│【正多边形】选项，命令行的显示如下：
命令: _polygon //激活正多边形命令
输入边的数目 <4>: 3 //输入边数3
指定正多边形的中心点或［边（E）］: //在屏幕内任选一个点
输入选项［内接于圆（I）/外切于圆（C）］ : //默认内接于圆的方式
指定圆的半径: 15 //输入半径值，回车完成正三边形
2．绘制圆。单击下拉菜单中的【绘图】│【圆】│【三点】选项，其命令行的显示如下。
命令: _circle
指定圆的圆心或［三点（2P）/两点（2P）/相切、相切、半径（T）］: _3p //三点绘制图
指定圆上的第一个点: //捕捉正三角形的第一个顶点
指定圆上的第二个点: //捕捉正三角形的第二个顶点
指定圆上的第三个点: //捕捉正三角形的第三个顶点
3．绘制正六边形。重复【正多边形】命令，其命令行的显示如下：
命令: _polygon 输入边的数目 <2>: 6 //绘制正六边形
指定正多边形的中心点或［边（E）: //捕捉圆心
输入选项［内接于圆（I）/外切于圆（C）］ : c //外切于圆方式
指定圆的半径: 15 //输入半径值，回车完成正六边形
绘制完成的正三边形、圆和六边形如图2-18所示。
4．绘制正五边形。其命令行的显示如下。
命令: _polygon 输入边的数目 <6>: 5 //绘制正五边形
指定正多边形的中心点或［边（E）］: e //利用边长绘制正五边形
指定边的第一个端点: 1 //选取第一条边的起点1
指定边的第二个端点: 2 //选取第一条边的终点2
绘制完成的正五边形如图2-19所示。
2-18 2-19
注意：利用边长绘制正五边形的应该逆时针方向选点，先选择1点，然后选择2点。
2.4.2 阵列正五边形
单击下拉菜单中的【修改】│【阵列】选项，命令行的显示如下：
命令: _array //激活阵列命令
指定阵列中心点: <对象捕捉 开> //捕捉圆心
选择对象: 找到 1 个 //选择正五边形
选择对象: //回车完成环形阵列
打开“阵列”对话框，如图2-20 所示。选取“环形阵列”单选框；拾取环形阵列中心，单击圆心；在“项目总数”处输入“6”；选择正五边形；选取“复制时旋转项目”；预览环形阵列结果；单击“确定”按钮。完成环形陈列的结果如图2-21所示。
2-20
2-21
2.4.3绘制外接圆和正四边形
1．绘制外接圆。
单击下拉菜单中的【绘图】│【圆】│【三点】选项，其命令行的显示如下：
命令: _circle //激活圆命令
指定圆的圆心或［三点（2P）/两点（2P）/相切、相切、半径（T）］: _3p //通过三点绘制图
指定圆上的第一个点: //捕捉阵列中的第一个正五边形的A点作为绘制图的第一个点
指定圆上的第二个点: //捕捉阵列中的第二个正五边形的B点作为绘制图的第二个点
指定圆上的第三个点: //捕捉阵列中的第三个正五边形的C点作为绘制图的第三个点
2．绘制正四边形。单击下拉菜单中的【绘图】│【正多边形】选项，其命令行的显示如下：
命令: _polygon //激活正多边形命令
输入边的数目 <5>: 4 //绘制正四边形，输入边数4
指定正多边形的中心点或［边（E）］: //捕捉圆心
输入选项［内接于圆（I）/外切于圆（C）］ : //外切于圆
指定圆的半径: //捕捉大圆的90°象限点
绘制完成的结果如图2-22所示。
2-22
【实例小结】
本例通过绘制正多边形，学会了画正多边形的两种方法。
第一种是圆心、内接于圆（I）/外切于圆（C）、半径方法，注意：半径相同时，内接于圆（I）所绘制的正多边形比外切于圆（C）所绘制的正多边形要小。
第二种是边长法，正多边形的大小和方位与边长有关。
阵列命令是完成以指定方式排列多个对象的拷贝，对于圆盘类零件使用较多。
