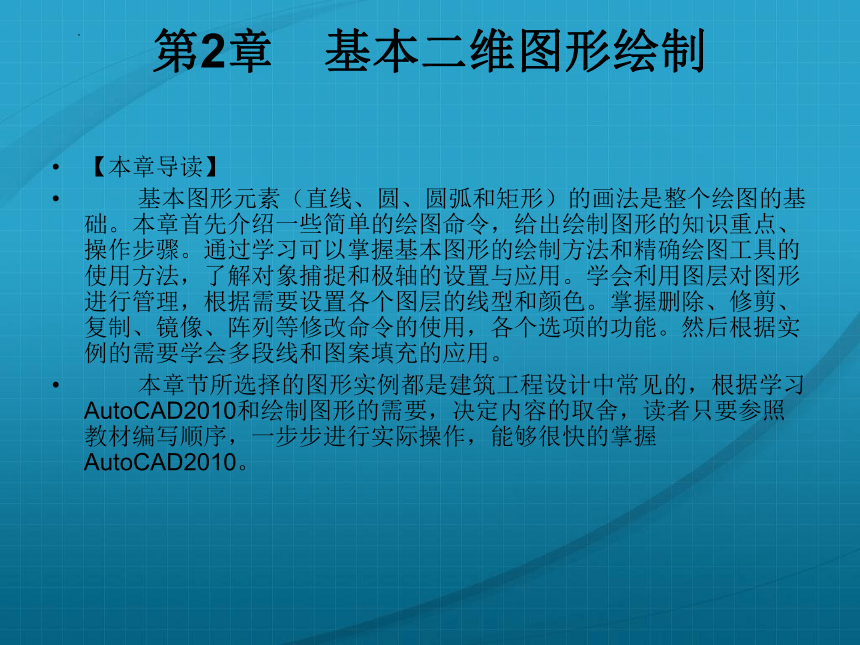

第2章 基本二维图形绘制
【本章导读】
基本图形元素（直线、圆、圆弧和矩形）的画法是整个绘图的基础。本章首先介绍一些简单的绘图命令，给出绘制图形的知识重点、操作步骤。通过学习可以掌握基本图形的绘制方法和精确绘图工具的使用方法，了解对象捕捉和极轴的设置与应用。学会利用图层对图形进行管理，根据需要设置各个图层的线型和颜色。掌握删除、修剪、复制、镜像、阵列等修改命令的使用，各个选项的功能。然后根据实例的需要学会多段线和图案填充的应用。
本章节所选择的图形实例都是建筑工程设计中常见的，根据学习AutoCAD2010和绘制图形的需要，决定内容的取舍，读者只要参照教材编写顺序，一步步进行实际操作，能够很快的掌握AutoCAD2010。

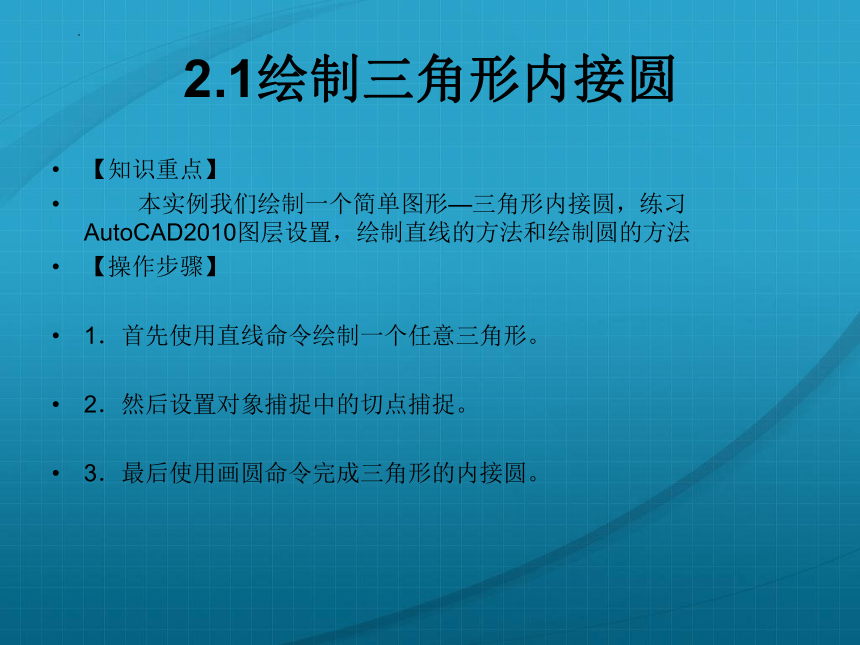

2.1绘制三角形内接圆
【知识重点】
本实例我们绘制一个简单图形—三角形内接圆，练习AutoCAD2010图层设置，绘制直线的方法和绘制圆的方法
【操作步骤】
1．首先使用直线命令绘制一个任意三角形。
2．然后设置对象捕捉中的切点捕捉。
3．最后使用画圆命令完成三角形的内接圆。
2.1.1 绘制任意三角形
选取样板图。
2-1

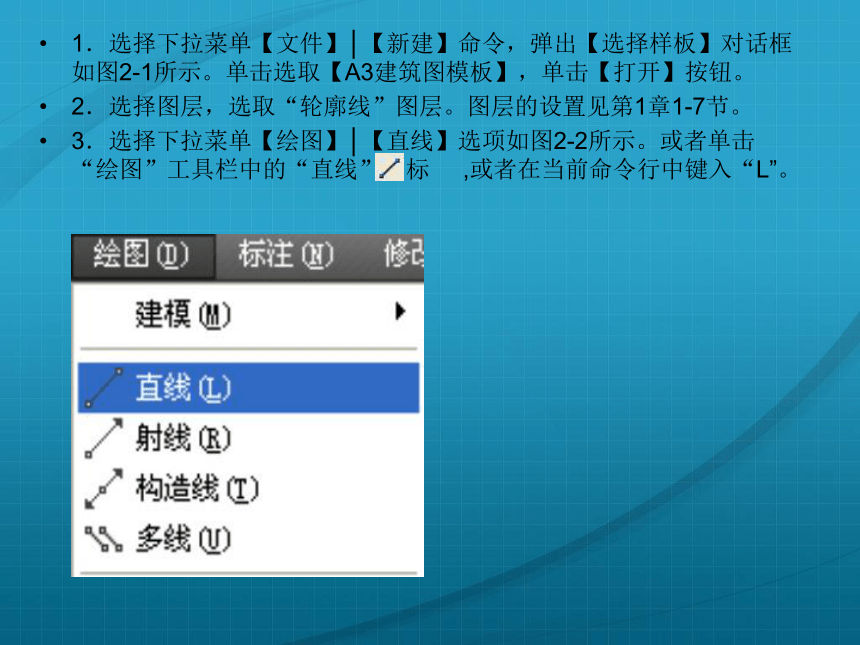

1．选择下拉菜单【文件】│【新建】命令，弹出【选择样板】对话框如图2-1所示。单击选取【A3建筑图模板】，单击【打开】按钮。
2．选择图层，选取“轮廓线”图层。图层的设置见第1章1-7节。
3．选择下拉菜单【绘图】│【直线】选项如图2-2所示。或者单击“绘图”工具栏中的“直线”图标 ,或者在当前命令行中键入“L”。

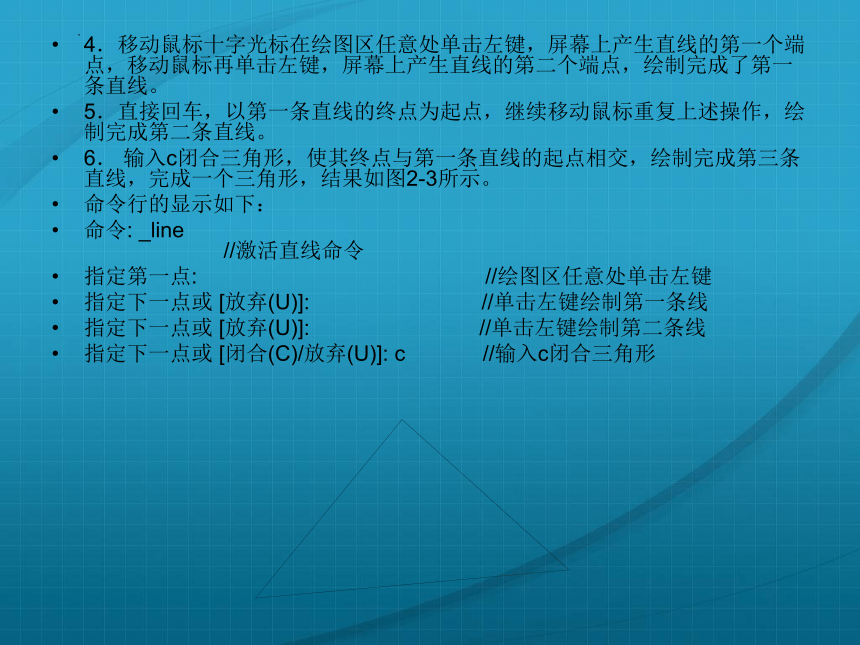

4．移动鼠标十字光标在绘图区任意处单击左键，屏幕上产生直线的第一个端点，移动鼠标再单击左键，屏幕上产生直线的第二个端点，绘制完成了第一条直线。
5．直接回车，以第一条直线的终点为起点，继续移动鼠标重复上述操作，绘制完成第二条直线。
6． 输入c闭合三角形，使其终点与第一条直线的起点相交，绘制完成第三条直线，完成一个三角形，结果如图2-3所示。
命令行的显示如下：
命令: _line //激活直线命令
指定第一点: //绘图区任意处单击左键
指定下一点或 [放弃(U)]: //单击左键绘制第一条线
指定下一点或 [放弃(U)]: //单击左键绘制第二条线
指定下一点或 [闭合(C)/放弃(U)]: c //输入c闭合三角形

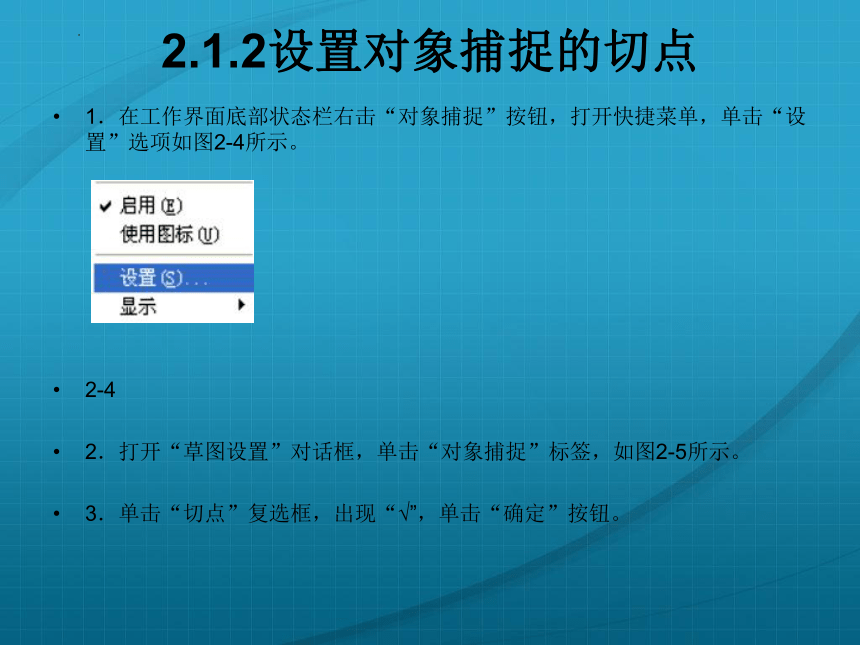

2.1.2设置对象捕捉的切点
1．在工作界面底部状态栏右击“对象捕捉”按钮，打开快捷菜单，单击“设置”选项如图2-4所示。
2-4

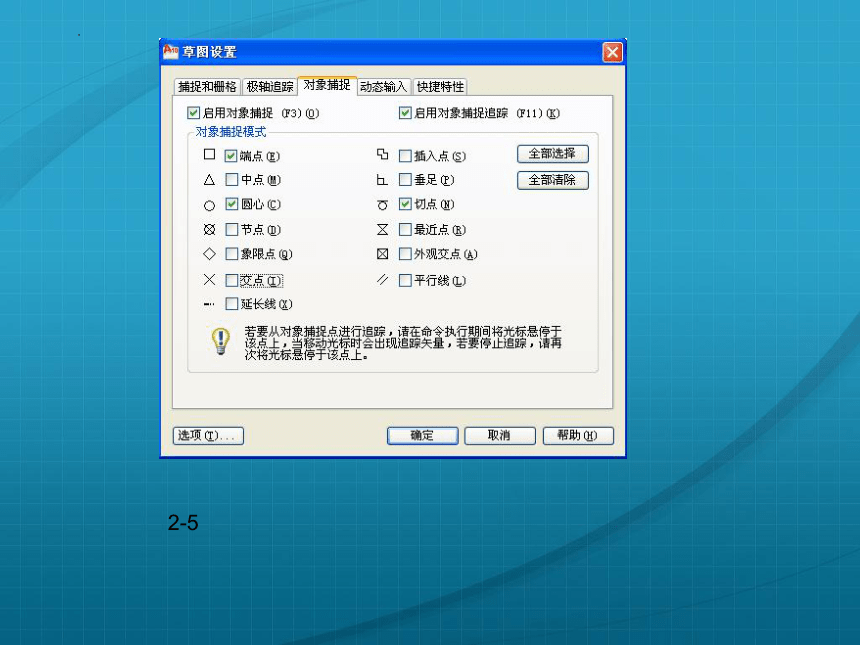

2．打开“草图设置”对话框，单击“对象捕捉”标签，如图2-5所示。
3．单击“切点”复选框，出现“√”，单击“确定”按钮。
2-5
2.1.3 绘制内接圆
1．选择下拉菜单【绘图】│【圆】选项。
2．在【圆】级联菜单中单击“三点”选项，如图2-6所示。
3．在屏幕上分别选择三角形的各个边的中间点。
4．选择边时可以看到“递延切点”提示，完成内接圆。效果如图2-7所示。
2-6
2-7
【技巧】在“圆”级联菜单中单击“相切、相切、相切” 菜单项，也可以完成内接圆，同时不需要设置“切点捕捉”。
【实例小结】
通过本实例我们学习了如何打开一个样板图，使用图层，如何绘制直线和圆，学会了在任意三角形内接圆的画法。
样板图是一个已经设置好的空白图纸，其中包含图层、线型和颜色，图层的设置是十分重要的。读者可以根据实际需要，设置多个样板图，在绘图时直接选取所需的样板图。
AutoCAD2010常用的菜单栏和工具栏，列出了常用的命令选项，工具栏中的快捷图标在操作时使用方便。读者还可以自行设置工具栏图示。
直线和圆是最基本的绘图命令，在后面的章节中还会详细的介绍。
2.2 绘制五角星
【知识重点】
本实例通过五角星绘制，掌握精确绘图工具的使用方法，了解对象捕捉和极轴的设置与应用，最后使用修剪命令完成绘制五角星。
【操作步骤】
1．设置极轴增量角。
2．画五角星。
3．修剪对象。
1．设置极轴增量角
1．选取样板图
选择下拉菜单【文件】│【新建】选项，打开【选择样板】对话框，选取【A3建筑图模板】，单击【打开】按钮。
2．设置极轴增量角。在工作界面底部状态栏右击“极轴”按钮，单击“设置”选项，打开“草图设置”对话框，单击“极轴追踪”选项卡，如图2-8所示。单击“启用极轴追踪”复选框，使其出现“√”，在“增量角”下拉列表框中，输入72，单击“确定”按钮。
2-8
2. 画五角星
1．绘制直线
选择下拉菜单【绘图】│【直线】选项，命令行的显示如下：
命令: _line //激活直线命令
指定第一点: //在屏幕左下角单击一点
指定下一点或 [放弃(U)]: 200 //沿极轴角72°画线，输入长度值200
指定下一点或 [放弃(U)]: 200 //沿极轴角288°画线，输入长度值200
指定下一点或 [闭合(C)/放弃(U)]: 200 //沿极轴角144°画线，输入长度值200
指定下一点或 [闭合(C)/放弃(U)]: 200 //沿极轴角0°画线，输入长度值200
指定下一点或 [闭合(C)/放弃(U)]: c //闭合直线段
绘制完成第一条线如图2-9所示。
绘制完成的五角星如图2-10所示。
2-9
2-10
3. 修剪对象
选择下拉菜单【修改】│【修剪】选项，命令行的显示如下：
命令: TRIM //激活修剪命令
当前设置:投影=UCS，边=无
选择剪切边...
选择对象: all //键入all，表示选择全部对象
找到 5 个
选择对象: //回车
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]: //选择五角星内部需要修剪的边
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]: //重复选择其他边，回车结束
绘制结果如图2-11所示。
2-11
【实例小结】
本实例学习了极轴增量角的设置，绘图时打开极轴、对象追踪功能将有利于精确绘制图形。画直线时当某一点正好处在极轴增量角的位置上读者可以看到极轴辅助线，这时可以直接输入直线长度值，如本例输入200。
极轴增量角设置为72°，每当出现72°的整倍数时，读者都可以看到极轴辅助线。利用该功能能够大大地简化绘图操作程序。
修剪命令是一个修改图形时用得最多的命令，操作应该注意：执行时首先选择剪切边，然后回车，切记操作时一定要先回车再选择被剪切对象。
本例在修剪时，系统提示选择剪切边，选择了全部对象。此时五条边都被选中，他们即是剪切边又是被剪切对象，然后直接单击需要被剪切对象既可以完成修剪，因此可以极大地提高绘图效率。
