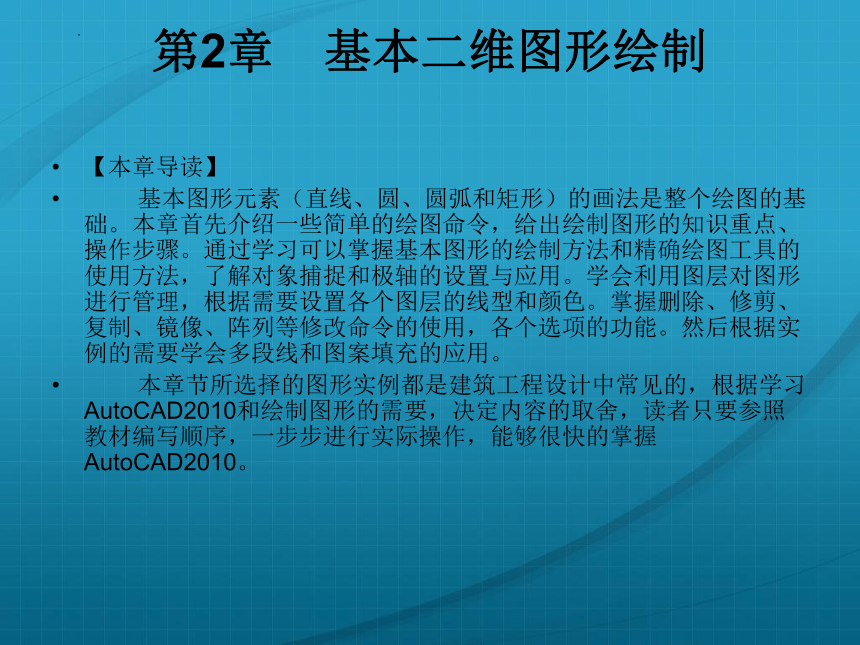

第2章 基本二维图形绘制
【本章导读】
基本图形元素（直线、圆、圆弧和矩形）的画法是整个绘图的基础。本章首先介绍一些简单的绘图命令，给出绘制图形的知识重点、操作步骤。通过学习可以掌握基本图形的绘制方法和精确绘图工具的使用方法，了解对象捕捉和极轴的设置与应用。学会利用图层对图形进行管理，根据需要设置各个图层的线型和颜色。掌握删除、修剪、复制、镜像、阵列等修改命令的使用，各个选项的功能。然后根据实例的需要学会多段线和图案填充的应用。
本章节所选择的图形实例都是建筑工程设计中常见的，根据学习AutoCAD2010和绘制图形的需要，决定内容的取舍，读者只要参照教材编写顺序，一步步进行实际操作，能够很快的掌握AutoCAD2010。

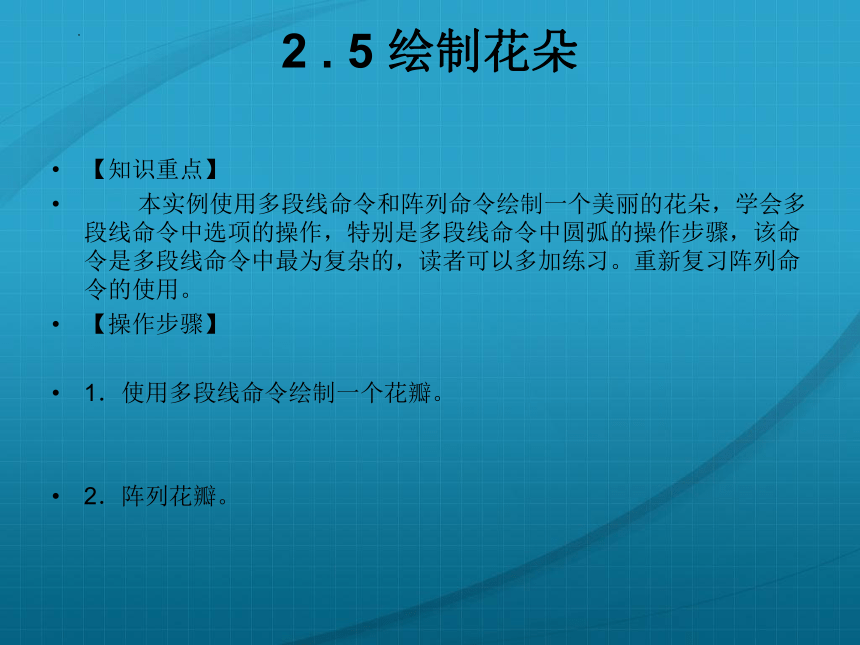

2 . 5 绘制花朵
【知识重点】
本实例使用多段线命令和阵列命令绘制一个美丽的花朵，学会多段线命令中选项的操作，特别是多段线命令中圆弧的操作步骤，该命令是多段线命令中最为复杂的，读者可以多加练习。重新复习阵列命令的使用。
【操作步骤】
1．使用多段线命令绘制一个花瓣。
2．阵列花瓣。

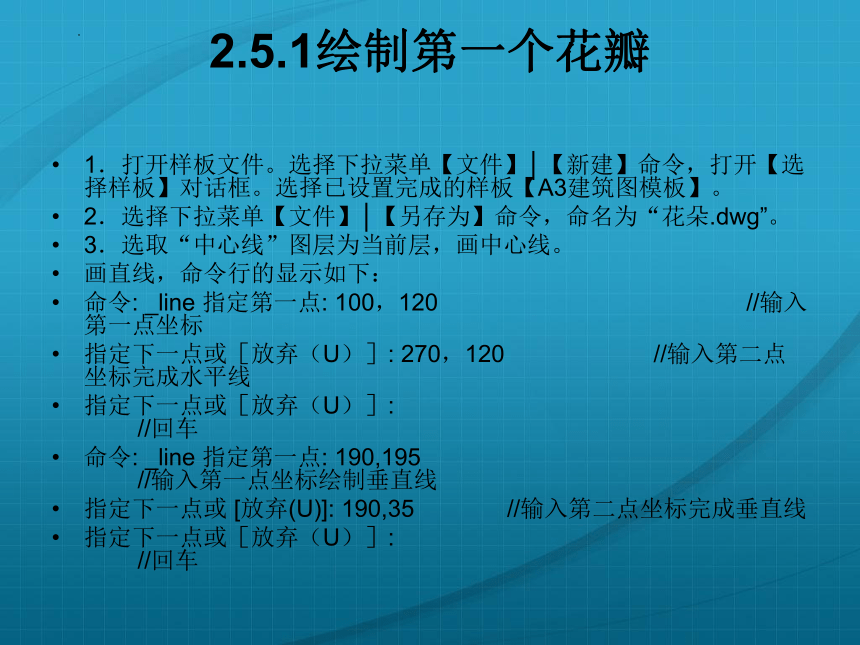

2.5.1绘制第一个花瓣
1．打开样板文件。选择下拉菜单【文件】│【新建】命令，打开【选择样板】对话框。选择已设置完成的样板【A3建筑图模板】。
2．选择下拉菜单【文件】│【另存为】命令，命名为“花朵.dwg”。
3．选取“中心线”图层为当前层，画中心线。
画直线，命令行的显示如下：
命令: _line 指定第一点: 100，120 //输入第一点坐标
指定下一点或［放弃（U）］: 270，120 //输入第二点坐标完成水平线
指定下一点或［放弃（U）］: //回车
命令: _line 指定第一点: 190,195 //输入第一点坐标绘制垂直线
指定下一点或 [放弃(U)]: 190,35 //输入第二点坐标完成垂直线
指定下一点或［放弃（U）］: //回车

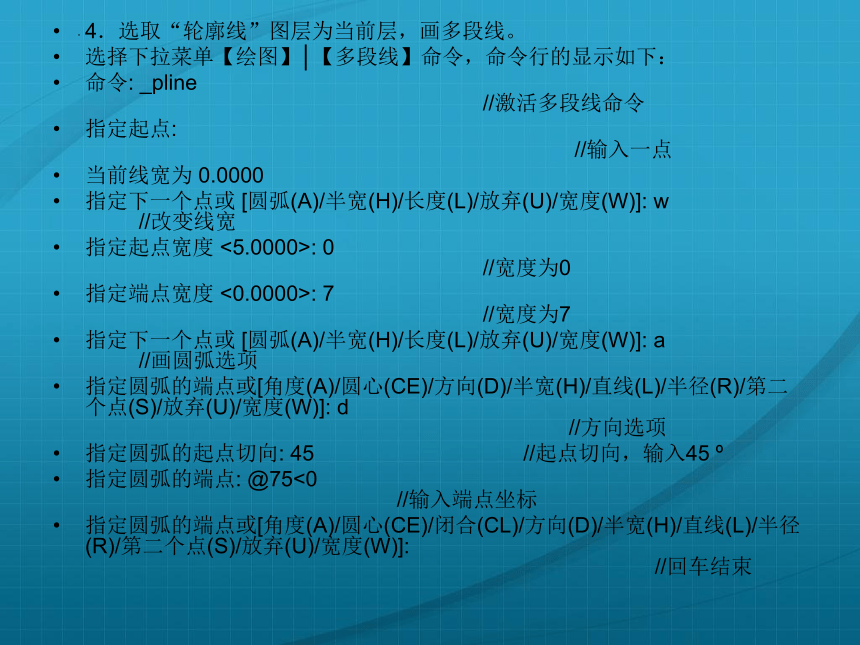

4．选取“轮廓线”图层为当前层，画多段线。
选择下拉菜单【绘图】│【多段线】命令，命令行的显示如下：
命令: _pline //激活多段线命令
指定起点: //输入一点
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w //改变线宽
指定起点宽度 <5.0000>: 0 //宽度为0
指定端点宽度 <0.0000>: 7 //宽度为7
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a //画圆弧选项
指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: d //方向选项
指定圆弧的起点切向: 45 //起点切向，输入45
指定圆弧的端点: @75<0 //输入端点坐标
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: //回车结束

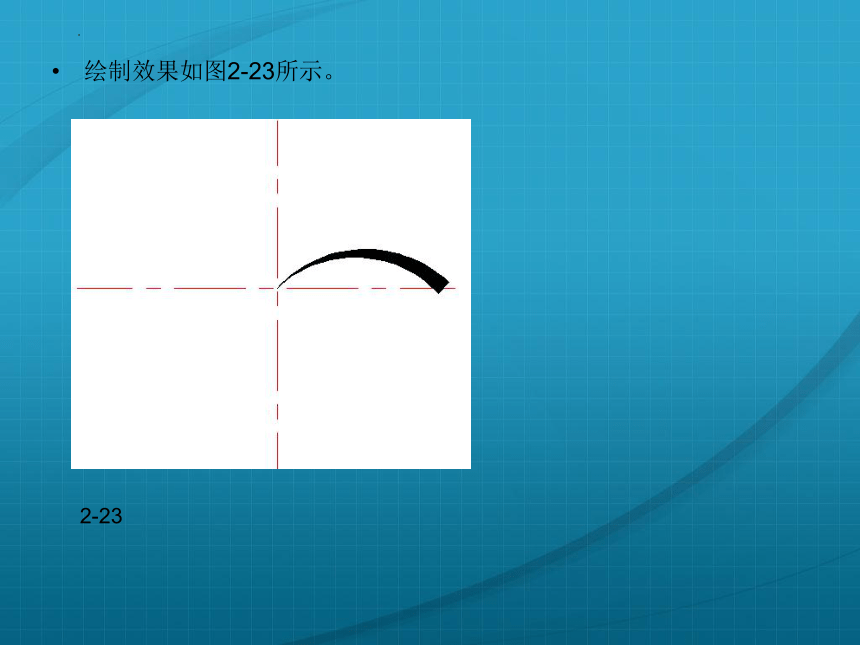

绘制效果如图2-23所示。
2-23

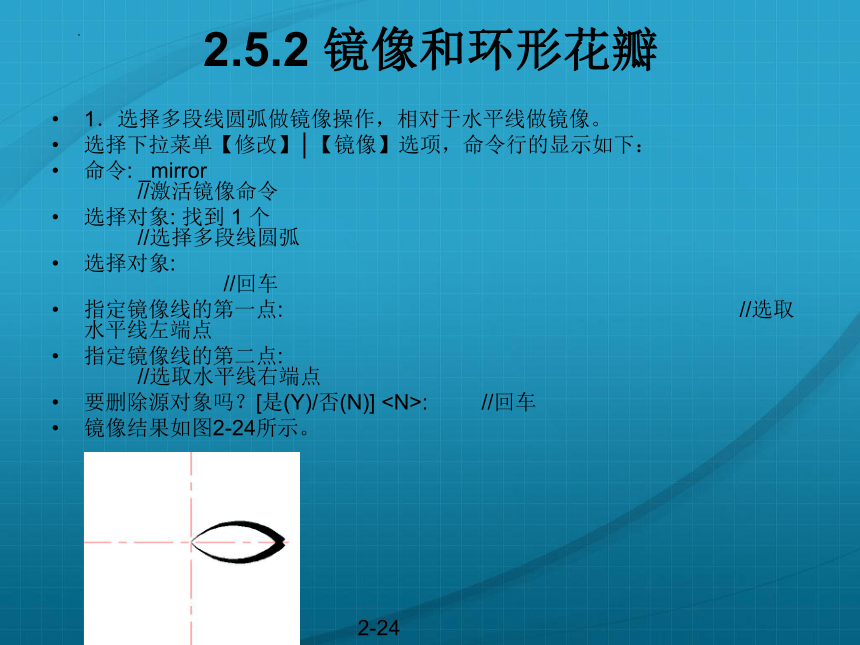

2.5.2 镜像和环形花瓣
1．选择多段线圆弧做镜像操作，相对于水平线做镜像。
选择下拉菜单【修改】│【镜像】选项，命令行的显示如下：
命令: _mirror //激活镜像命令
选择对象: 找到 1 个 //选择多段线圆弧
选择对象: //回车
指定镜像线的第一点: //选取水平线左端点
指定镜像线的第二点: //选取水平线右端点
要删除源对象吗？[是(Y)/否(N)] : //回车
镜像结果如图2-24所示。
2-24

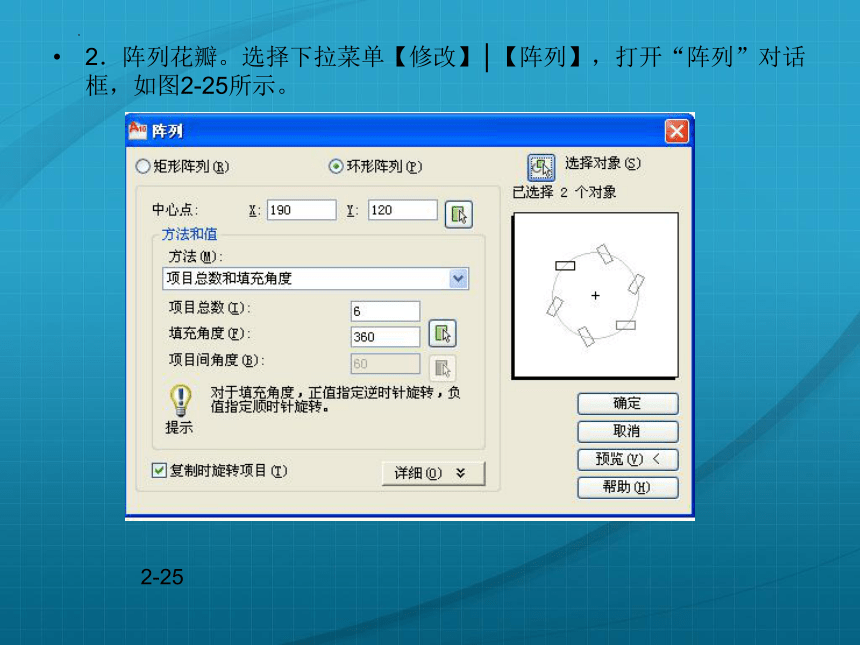

2．阵列花瓣。选择下拉菜单【修改】│【阵列】，打开“阵列”对话框，如图2-25所示。
2-25
3．单击“环形阵列”选项按钮；确定阵列中心，单击“中心点”按钮 ；回到屏幕捕捉中心线的交点。
4．单击“选择对象”按钮，选择两瓣圆弧。
5．在“方法和值”选项区中，选取“项目总数”为6；选取“填充角度”为360。
6．选中“复制时旋转项目”，单击“确定”按钮。
阵列结果如图2-26所示。
【实例小结】
通过本例的操作可以看到多段线能够绘制出复杂的、特殊形状的图案，读者根据实际需要使用多段线圆弧进行组合可以绘制出各种各样的线型和图样。
重点掌握多段线命令中的圆弧选项的使用，多段线命令的选项较多，操作复杂，建议读者多加练习。
阵列命令是具有按着一定规律进行多重复制的功能，有矩形阵列和环形阵列，阵列命令可以提高操作速度。
2-26
2 . 6 绘制扬声器立面图
【操作步骤】
1．绘制音箱。
2．镜像操作。
3．绘制圆弧。
本实例主要应用多段线命令、圆弧命令、偏移命令等，绘图结果如图2-27所示。
2-27
2.6.1 绘制音箱
1．设置绘图界限
单击下拉菜单栏中的【格式】|【图形界限】命令，根据命令行提示指定左下角点为原点，右上角点为“1500,1500”。
在命令行中输入ZOOM命令，回车后选择“全部(A)”选项，显示图形界限。
2．绘制多段线
1）单击【绘图】工具栏中的多段线命令按钮，命令行提示如下：
命令: _pline //激活多段线命令
指定起点: //在绘图区之内任意一点单击
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 650
//沿水平向右方向输入距离650
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a
//选择“圆弧(A)”选项开始绘制圆弧
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: 300 //沿垂直向下方向输入距离300
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: l //选择“直线(L)”选项绘制直线
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 650
//沿水平向左方向输入距离650
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a
//选择“圆弧(A)”选项开始绘制圆弧
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: 300 //沿垂直向上方向输入距离300
指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: //回车，结束命令
2）单击【修改】|【偏移】选项，命令行提示如下：
命令: _offset //激活偏移命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>: 25 //输入偏移距离25
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择多段线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:
//在多段线的内部任意一点单击
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //回车，结束命令
绘图结果如图2-28所示。
2-28
2.6.2 镜像操作
1．单击【绘图】工具栏中的直线命令按钮，命令行提示如下：
命令: _line //激活直线命令
指定第一点: 100 //沿多段线的中点A水平向左追踪距离为100
指定下一点或 [放弃(U)]: 109 //沿垂直向下方向输入距离109
指定下一点或 [放弃(U)]: //回车，结束命令
命令: //回车，再次输入直线命令
LINE 指定第一点: 200 //沿多段线的中点A垂直向下追踪间距为200
指定下一点或 [放弃(U)]: 325 //沿水平向左方向输入距离325
指定下一点或 [放弃(U)]: //回车，结束命令
2．单击下拉菜单栏中的【修改】|【镜像】选项，命令行提示如下：
命令: _mirror //激活镜像命令
选择对象: 指定对角点: 找到 2 个 //选择两条直线对象
选择对象: 指定镜像线的第一点: 指定镜像线的第二点:
//分别捕捉多段线的中点A和中点B作为镜像线的第一点和第二点
要删除源对象吗？[是(Y)/否(N)] : //回车，不删除原对象
镜像结果如图2-29所示。
2-29
2.6.3绘制圆弧
单击【绘图】|【圆弧】选项，命令行提示如下：
命令: _arc //激活圆弧命令
指定圆弧的起点或 [圆心(C)]: //捕捉C点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: //捕捉D点
指定圆弧的端点: //捕捉E点
最终结果如图2-30所示。
2-30
【实例小结】通过本实例，可以进一步学习多段线的绘制方法。绘制圆弧时，采用系统默认的“三点”方式。绘图过程中应打开极轴追踪、对象捕捉及对象追踪功能。
