(共22张PPT)

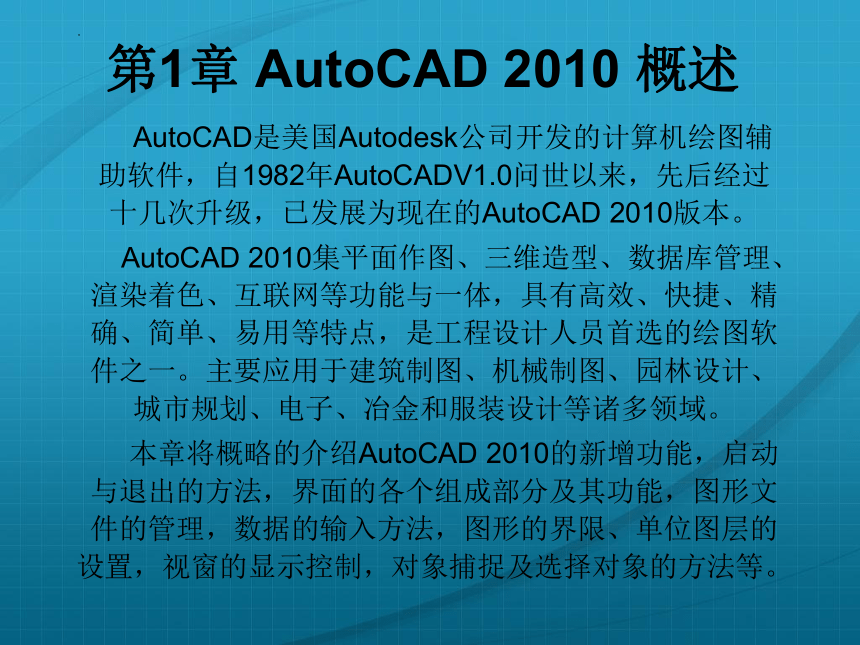

第1章 AutoCAD 2010 概述
AutoCAD是美国Autodesk公司开发的计算机绘图辅助软件，自1982年AutoCADV1.0问世以来，先后经过十几次升级，已发展为现在的AutoCAD 2010版本。
AutoCAD 2010集平面作图、三维造型、数据库管理、渲染着色、互联网等功能与一体，具有高效、快捷、精确、简单、易用等特点，是工程设计人员首选的绘图软件之一。主要应用于建筑制图、机械制图、园林设计、城市规划、电子、冶金和服装设计等诸多领域。
本章将概略的介绍AutoCAD 2010的新增功能，启动与退出的方法，界面的各个组成部分及其功能，图形文件的管理，数据的输入方法，图形的界限、单位图层的设置，视窗的显示控制，对象捕捉及选择对象的方法等。

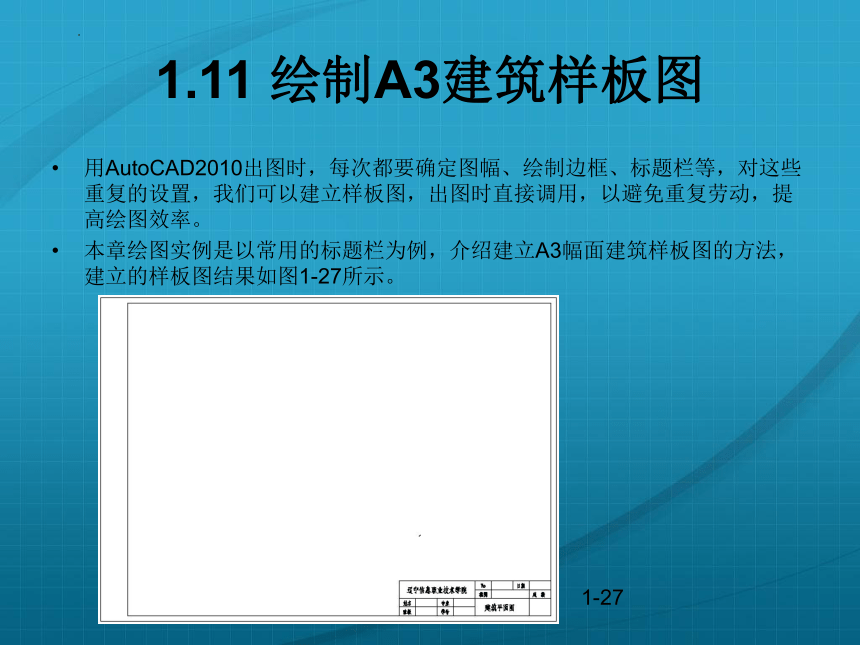

1.11 绘制A3建筑样板图
用AutoCAD2010出图时，每次都要确定图幅、绘制边框、标题栏等，对这些重复的设置，我们可以建立样板图，出图时直接调用，以避免重复劳动，提高绘图效率。
本章绘图实例是以常用的标题栏为例，介绍建立A3幅面建筑样板图的方法，建立的样板图结果如图1-27所示。
1-27

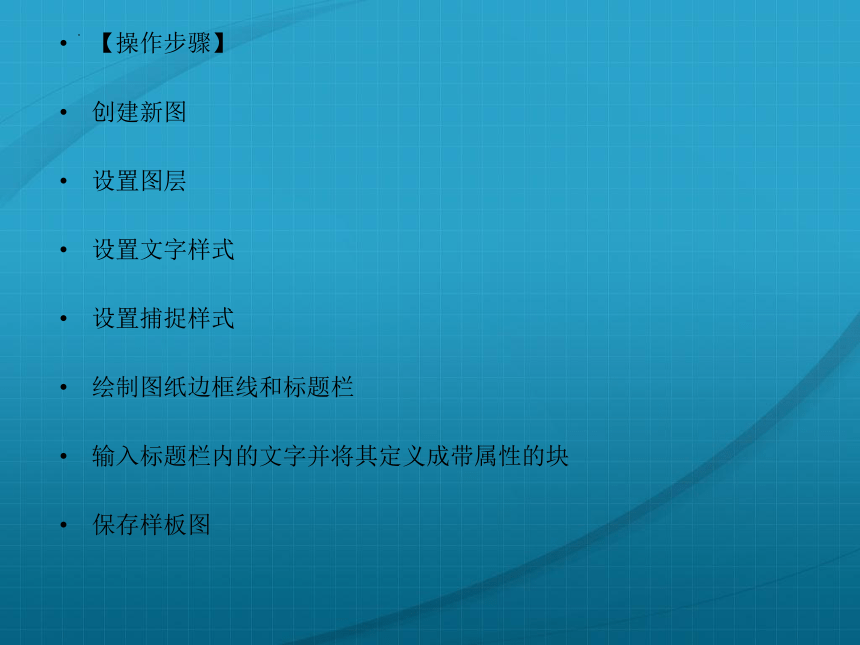

【操作步骤】
创建新图
设置图层
设置文字样式
设置捕捉样式
绘制图纸边框线和标题栏
输入标题栏内的文字并将其定义成带属性的块
保存样板图

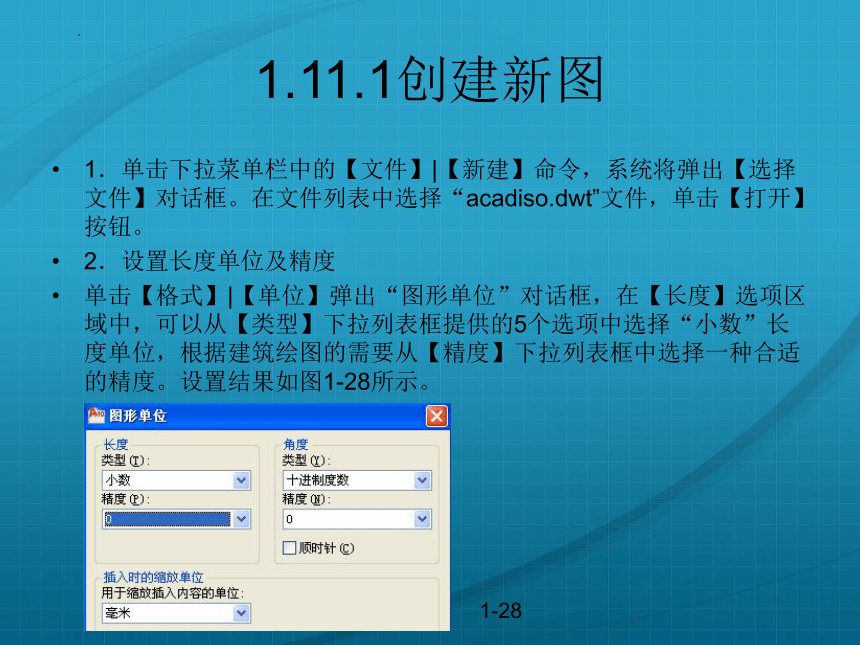

1.11.1创建新图
1．单击下拉菜单栏中的【文件】|【新建】命令，系统将弹出【选择文件】对话框。在文件列表中选择“acadiso.dwt”文件，单击【打开】按钮。
2．设置长度单位及精度
单击【格式】|【单位】弹出“图形单位”对话框，在【长度】选项区域中，可以从【类型】下拉列表框提供的5个选项中选择“小数”长度单位，根据建筑绘图的需要从【精度】下拉列表框中选择一种合适的精度。设置结果如图1-28所示。
1-28

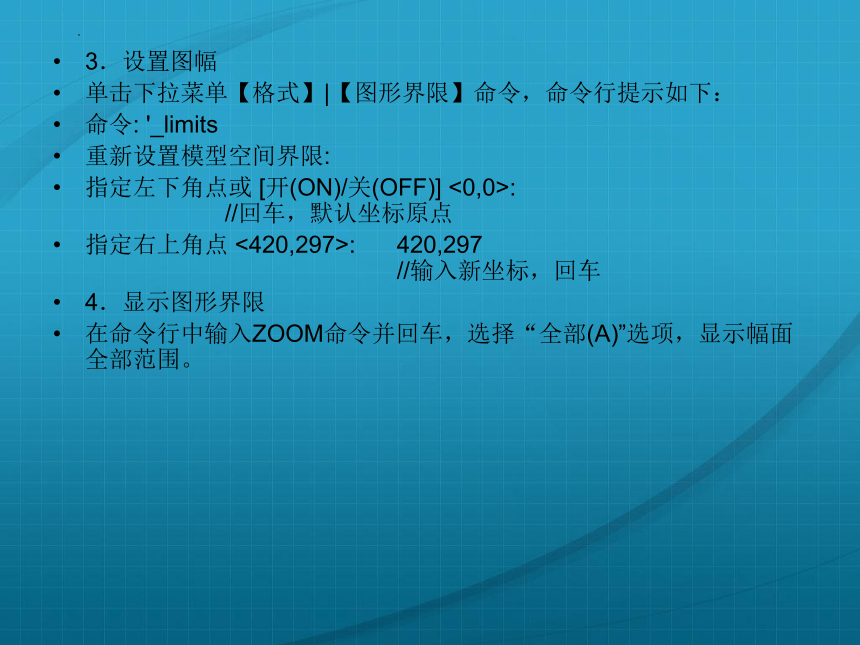

3．设置图幅
单击下拉菜单【格式】|【图形界限】命令，命令行提示如下：
命令: '_limits
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0,0>: //回车，默认坐标原点
指定右上角点 <420,297>: 420,297 //输入新坐标，回车
4．显示图形界限
在命令行中输入ZOOM命令并回车，选择“全部(A)”选项，显示幅面全部范围。

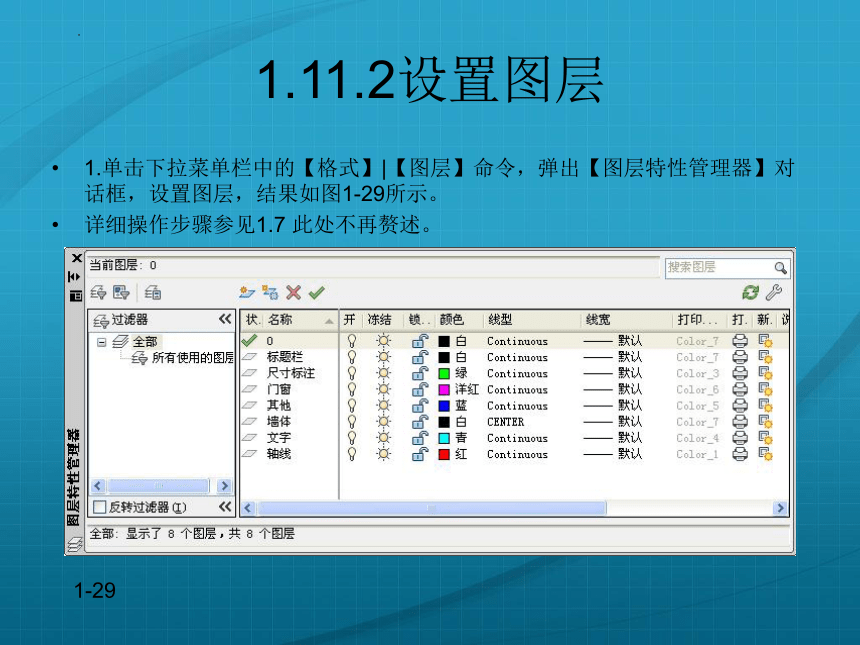

1.11.2设置图层
1.单击下拉菜单栏中的【格式】|【图层】命令，弹出【图层特性管理器】对话框，设置图层，结果如图1-29所示。
详细操作步骤参见1.7 此处不再赘述。
1-29

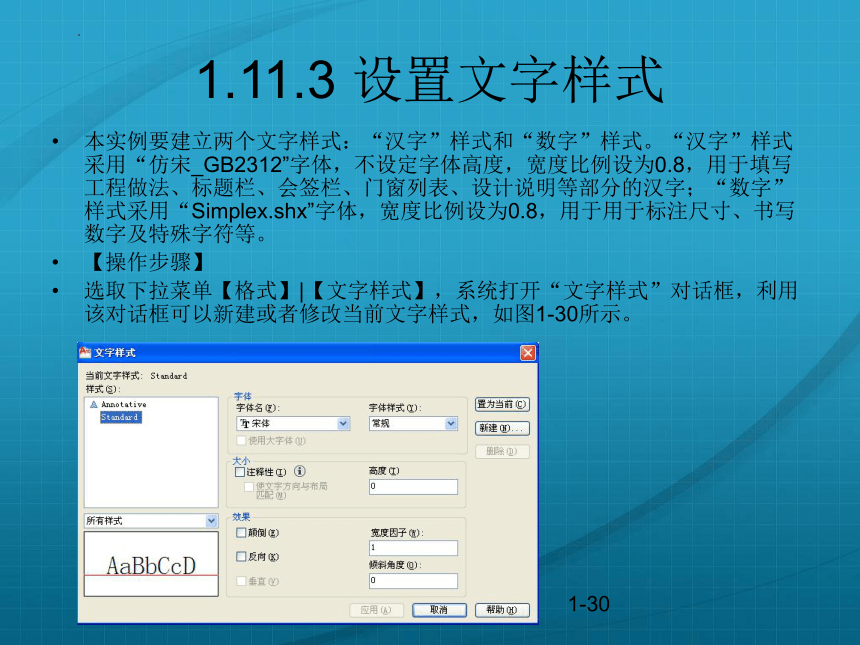

1.11.3 设置文字样式
本实例要建立两个文字样式：“汉字”样式和“数字”样式。“汉字”样式采用“仿宋_GB2312”字体，不设定字体高度，宽度比例设为0.8，用于填写工程做法、标题栏、会签栏、门窗列表、设计说明等部分的汉字；“数字”样式采用“Simplex.shx”字体，宽度比例设为0.8，用于用于标注尺寸、书写数字及特殊字符等。
【操作步骤】
选取下拉菜单【格式】|【文字样式】，系统打开“文字样式”对话框，利用该对话框可以新建或者修改当前文字样式，如图1-30所示。
1-30
2.设置“汉字”文字样式
单击【新建】按钮，弹出【新建文字样式】对话框，如图1-31所示，在【样式名】文本框中输入新样式名“汉字”，单击【确定】按钮，返回【文字样式】对话框。从【字体名】下拉列表框中选择“仿宋_GB2312”字体，【宽度比例】文本框设置为0.8，【高度】文本框保留默认的值0，如图1-32所示，单击【应用】按钮。
1-31
1-32

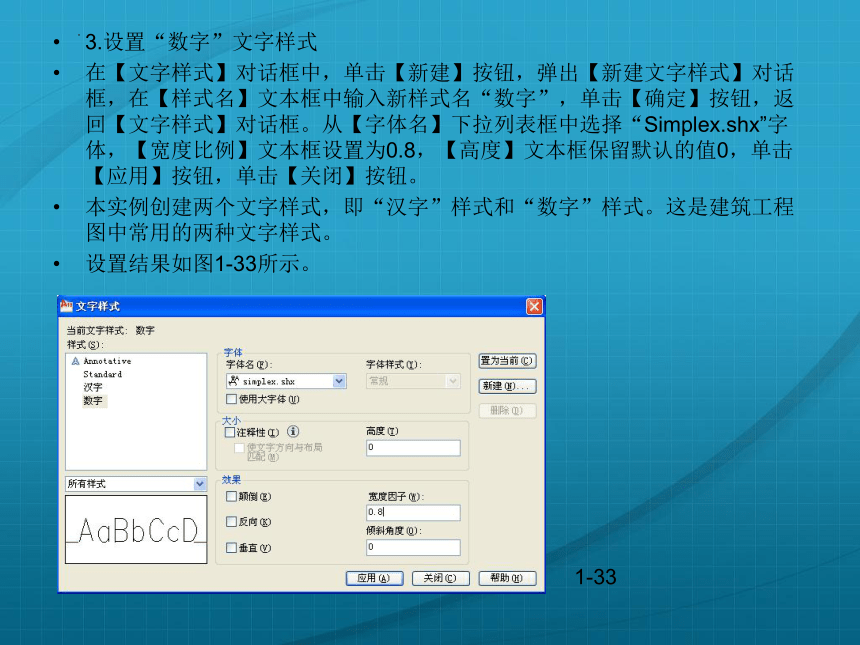

3.设置“数字”文字样式
在【文字样式】对话框中，单击【新建】按钮，弹出【新建文字样式】对话框，在【样式名】文本框中输入新样式名“数字”，单击【确定】按钮，返回【文字样式】对话框。从【字体名】下拉列表框中选择“Simplex.shx”字体，【宽度比例】文本框设置为0.8，【高度】文本框保留默认的值0，单击【应用】按钮，单击【关闭】按钮。
本实例创建两个文字样式，即“汉字”样式和“数字”样式。这是建筑工程图中常用的两种文字样式。
设置结果如图1-33所示。
1-33
1.11.4绘制图框和标题栏
1.将“标题栏”层设置为当前层。
2.单击下拉菜单【绘图】|【矩形】命令，命令行提示如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0 //左下角点
指定另一个角点或 [尺寸(D)]: 420,297 //绘制边长为420×297的幅面线
命令: //回车，重复上一次的矩形命令
两次回车重复RECTANG命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 25,5 //左下角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 415,292 //绘制图框线
3.利用直线、偏移和修剪等命令在图框线的右下角绘制标题栏，尺寸如图1-34所示。
1-34
绘制完成的图框和标题栏如图3-35所示。
1-35
1.11.5 输入文字
输入标题栏内的文字。
【操作步骤】
1．将“汉字”样式设置为当前文字样式。
2．单击下拉菜单【绘图】|【文字】|【多行文字】命令，命令行提示如下：
命令: _mtext
当前文字样式: "汉字" 文字高度: 3 注释性: 否
指定第一角点: //捕捉文字框左上角点
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]:
//捕捉文字框左上角点，打开“文字格式”对话栏，如图1-36所示。
1-36
3．选择“汉字”样式，输入文字高度4，单击文字对正按钮，选取“正中MC”,输入文字“姓名”，单击“确定”按钮结束命令。
4．运用复制命令可以复制“姓名”到其他标题栏位置，然后双击各个文字，依次修改各个文字内容，标题栏文字内容输入结果如图1-37所示。
1-37
1.11.6 定义带属性的块
1．单击下拉菜单栏中的【绘图】|【块】|【定义属性】命令，弹出属性定义对话框，设置其参数如图1-38所示，单击【确定】按钮，在绘图区之内拾取即将写入的文字所在位置的正中点，块属性定义结束。
1-38
2．同重复上述命令，可以为其他的文字定义属性。“图名”的字高为5，其它文字的字高为3.5，结果如图1-39所示。
3．单击下拉菜单【绘图】|【块】|【创建】命令，弹出【块定义】对话框，如图1-40所示。
1-40
4．在名称下拉列表框中输入块的名称“标题栏”，单击拾取点按钮，捕捉标题栏的右下角角点作为块的基点；单击选择对象按钮，选择标题栏线及其内部文字，选择【删除】单选按钮，单击【确定】按钮，标题栏块定义结束。
5．单击【绘图】工具栏中的插入块命令按钮，弹出【插入】对话框，如图1-41所示。从名称下拉列表框中选择“标题栏”，单击【确定】按钮，选择图框线的右下角为插入基点单击鼠标左键，根据命令行提示输入各项参数，依次按回车键。命令行提示如下：
命令: _insert //激活插入命令
指定插入点或 [基点(B)/比例(S)/旋转(R)]: //指定图框线的右下角为插入基点
输入属性值
输入图名: 建筑平面图
输入学校名称: 辽宁信息职业技术学院 //回车结束
属性快的插入结果如图1-42所示。
【注意】在实际绘图时，块的属性值中的各项参数应根据实际情况设置或修改。
1-41
6．将该文件保存为样板图文件
单击下拉菜单【文件】|【保存】命令，打开【图形另存为】对话框。从【文件类型】下拉列表中选择“AutoCAD图形样板（*.dwt）”，输入文件名称“A3建筑图模板”，单击【保存】按钮，在弹出的样板说明对话框中输入说明“A3幅面建筑用模板”，单击【确定】按钮，完成设置。
【注意】其他幅面建筑用模板只要在“A3幅面建筑用模板”文件的基础上修改边框尺寸大小，并另存文件即可。
【实例小结】以A3幅面样板图为例详细讲解了样板图的制作过程，其他幅面的样板图可以在此样板图的基础上修改而成。标题栏中的部分文字定义成了带属性的块，在插入时可以根据需要输入不同的内容。标题栏和图框线的尺寸和宽度可以根据相关规范设置。
【本章小结】
本章简单介绍了AutoCAD 2010 的新增功能，启动和退出AutoCAD的方法； 详细讲解了AutoCAD 2010界面的各个组成部分及其功能，新建、打开和关闭文件的方法；说明了数据的几种输入方式。本章还介绍了绘图的界限、单位、图层、视窗的显示控制、选择对象和对象捕捉等方法，最后通过一个实例，详细介绍了A3幅面建筑图模板的绘制方法。这部分内容可以使初学者很好地认识 AutoCAD 的基本功能，快速掌握其操作方法，对于快速绘图也起到一定的铺垫作用。
1.12 思考与练习
1.思考题
（1）AutoCAD 2010具有哪些新增功能？
（2）如何启动和退出AutoCAD 2010？
（3）AutoCAD 2010的界面由哪几部分组成？
（4）如何保存AutoCAD 文件？
（5）绘图界限有什么作用？如何设置绘图界限？
（6）常用的构造选择集操作有哪些？
（7）精确定位工具 “捕捉”、 “对象捕捉”有何区别？
（8）对象捕捉有多少种？如何激活某种对象捕捉？
（9）对象捕捉为何不能单独使用？
（10）图形缩放命令可否改变图形实际尺寸？
2．将左侧的命令与右侧的功能连接起来
SAVE 打开
OPEN 新建
NEW 保存
LAYER 缩放
LIMITS 图层
UNITS 绘图界限
PAN 平移
ZOOM 绘图单位
3．选择题
1）以下哪部分功能是AutoCAD 2010的新增功能？
A．动态块
B．动态输入
C．绘制直线功能
D．尺寸标注功能
2）以下AutoCAD 2010的退出方式中，正确的是（ ）
A．单击AutoCAD 2010界面标题栏右边的按钮，退出AutoCAD系统
B．单击下拉菜单栏中的【文件】|【退出】命令，退出AutoCAD系统
C．按键盘上的Alt+F4组合键，退出AutoCAD系统
D．在命令行中键入QUIT或EXIT命令后敲击回车键
3）设置图形单位的命令是（ ）
A．SAVE
B．LIMITS
C．UNITS
D．LAYER
4）在ZOOM命令中，E选项的含义是（ ）
A．拖动鼠标连续地放大或缩小图形
B．尽可能大地在窗口内显示已编辑图形
C．通过两点指定一个矩形窗口放大图形
D．返回前一次视图
5）处于（ ）中的图形对象不能被删除
A．锁定的图层
B．冻结的图层
C．0图层
D．当前图层
6）坐标值＠200，100属于（ ）表示方法？
A．绝对直角坐标
B．相对直角坐标
C．绝对极坐标
D．相对极坐标
7）以下说法正确的是（ ）
A．逆时针角度为正值
B．顺时针角度为负值
C．角度的正负要依据设置
D．以上说法都不对
8）要输入绝对坐标值为5,5的点，应该输入（ ）
A．@5，5
B．5，5
C．5＜5
D．﹟5，5
9）在打开对象捕捉模式下，只可以选择一种对象捕捉模式（ ）
A．对
B．错
10）激活对象追踪时，必须激活对象捕捉（ ）
A．错
B．对
