项目16
别墅施工图绘制实例
16.1 视口工具
16.2 对象工具
16.3 绘图辅助工具
目录
Content
项目16 别墅施工图绘制实例
16.4 对象工具
16.5 绘图辅助工具
16.6 绘图辅助工具
16.7 对象工具
16.8 绘图辅助工具

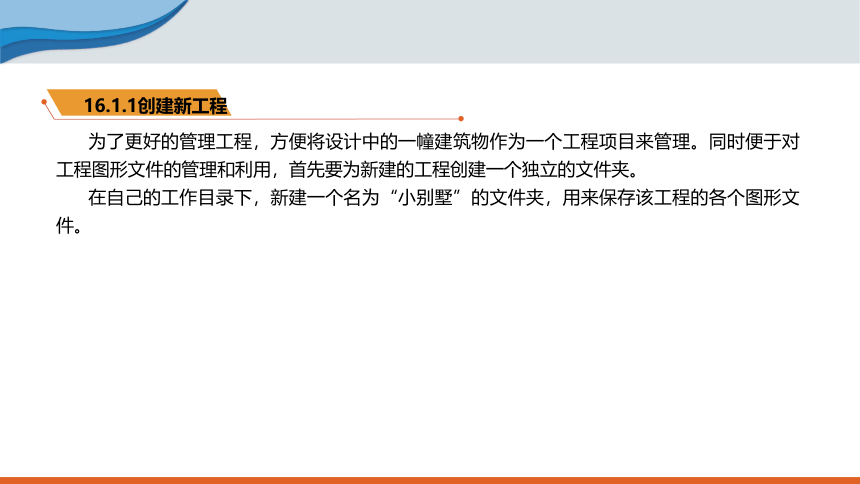

为了更好的管理工程，方便将设计中的一幢建筑物作为一个工程项目来管理。同时便于对工程图形文件的管理和利用，首先要为新建的工程创建一个独立的文件夹。
在自己的工作目录下，新建一个名为“小别墅”的文件夹，用来保存该工程的各个图形文件。
16.1.1创建新工程
选择【设置】→【全局设置】菜单选项，弹出【初始设置】对话框，在【使用方式】选项将本项目首层平面图的出图比例设为1:100，层高设为3500，其余参数默认，如图所示。单击【确定】按钮完成图形的初始化设置。
16.1.2图形的初始化

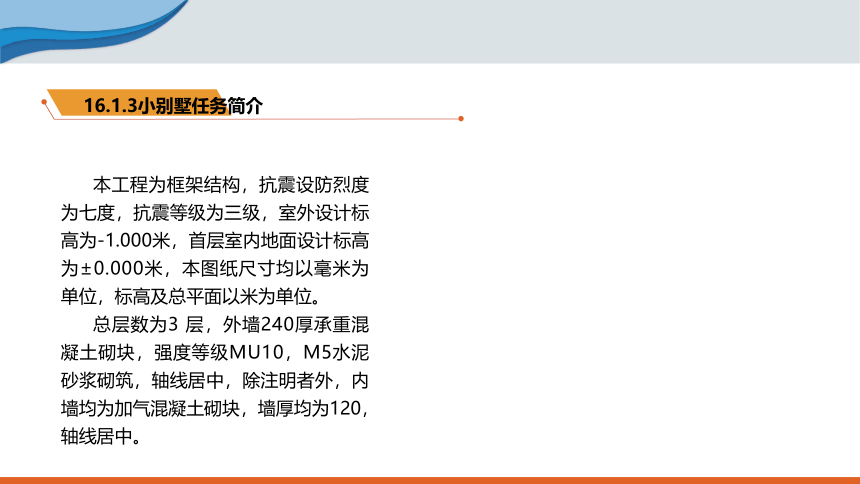

本工程为框架结构，抗震设防烈度为七度，抗震等级为三级，室外设计标高为-1.000米，首层室内地面设计标高为±0.000米，本图纸尺寸均以毫米为单位，标高及总平面以米为单位。
总层数为3 层，外墙240厚承重混凝土砌块，强度等级MU10，M5水泥砂浆砌筑，轴线居中，除注明者外，内墙均为加气混凝土砌块，墙厚均为120，轴线居中。
16.1.3小别墅任务简介
16.2 对象工具
16.1 视口工具
16.3 绘图辅助工具
目录
Content
项目16 别墅施工图绘制实例
16.4 对象工具
16.5 绘图辅助工具
16.6 绘图辅助工具
16.7 对象工具
16.8 绘图辅助工具

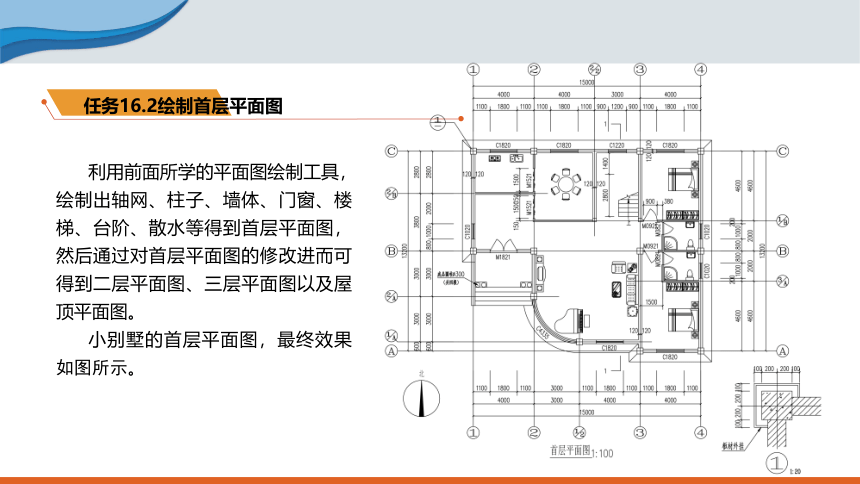

利用前面所学的平面图绘制工具，绘制出轴网、柱子、墙体、门窗、楼梯、台阶、散水等得到首层平面图，然后通过对首层平面图的修改进而可得到二层平面图、三层平面图以及屋顶平面图。
小别墅的首层平面图，最终效果如图所示。
任务16.2绘制首层平面图

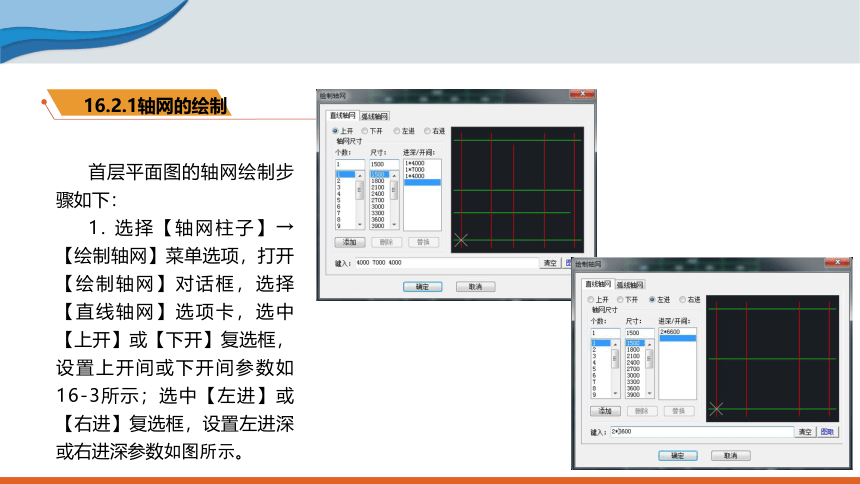

首层平面图的轴网绘制步骤如下：
1. 选择【轴网柱子】→【绘制轴网】菜单选项，打开【绘制轴网】对话框，选择【直线轴网】选项卡，选中【上开】或【下开】复选框，设置上开间或下开间参数如16-3所示；选中【左进】或【右进】复选框，设置左进深或右进深参数如图所示。
16.2.1轴网的绘制

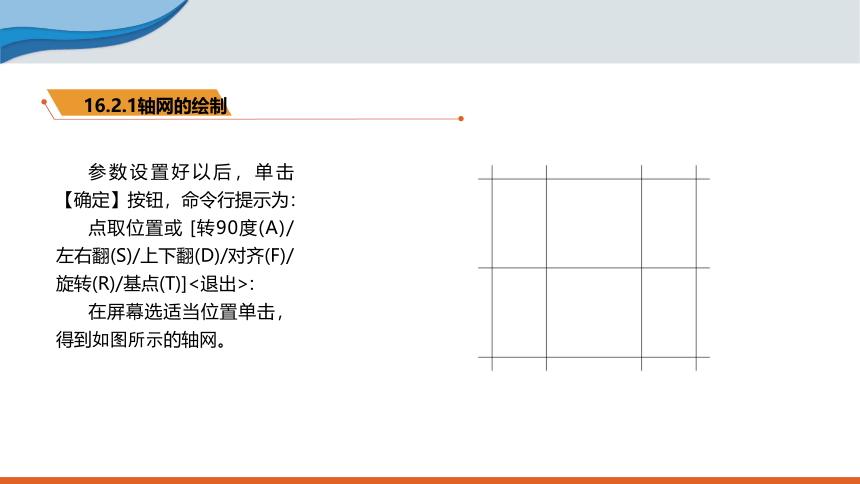

参数设置好以后，单击【确定】按钮，命令行提示为：
点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/旋转(R)/基点(T)]<退出>:
在屏幕选适当位置单击，得到如图所示的轴网。
16.2.1轴网的绘制

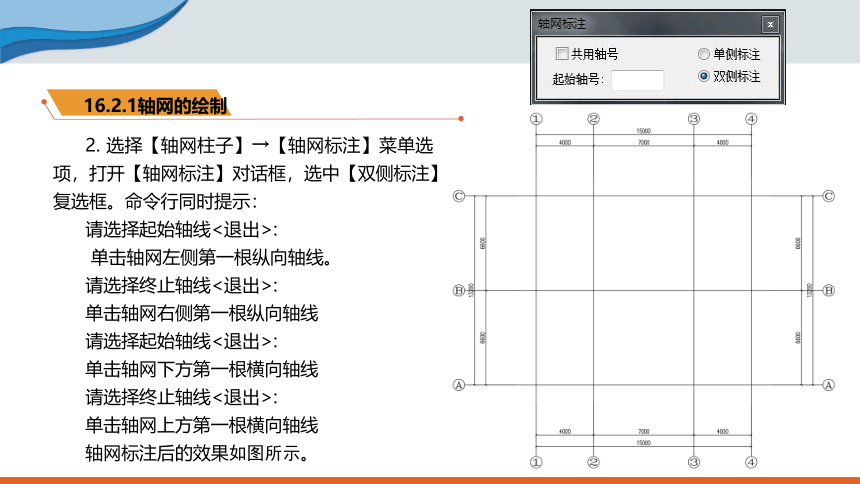

2. 选择【轴网柱子】→【轴网标注】菜单选项，打开【轴网标注】对话框，选中【双侧标注】复选框。命令行同时提示：
请选择起始轴线<退出>:
单击轴网左侧第一根纵向轴线。
请选择终止轴线<退出>:
单击轴网右侧第一根纵向轴线
请选择起始轴线<退出>:
单击轴网下方第一根横向轴线
请选择终止轴线<退出>:
单击轴网上方第一根横向轴线
轴网标注后的效果如图所示。
16.2.1轴网的绘制

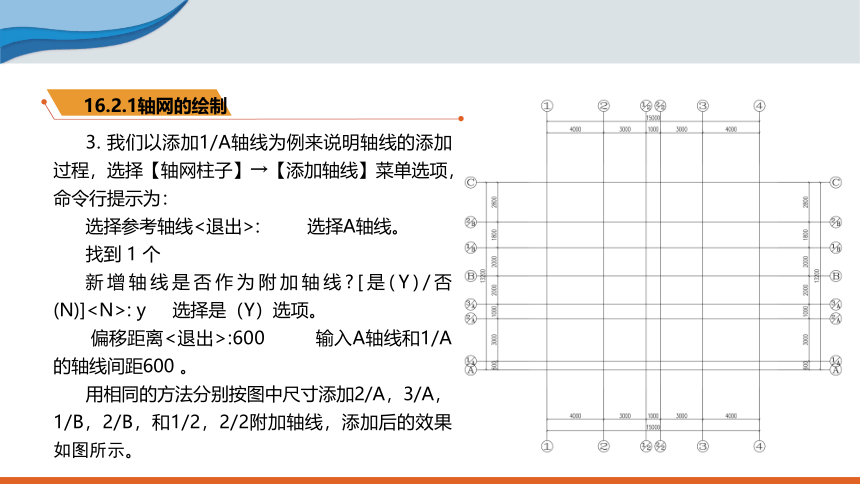

3. 我们以添加1/A轴线为例来说明轴线的添加过程，选择【轴网柱子】→【添加轴线】菜单选项，命令行提示为：
选择参考轴线<退出>: 选择A轴线。
找到 1 个
新增轴线是否作为附加轴线 [是(Y)/否(N)]: y 选择是（Y）选项。
偏移距离<退出>:600 输入A轴线和1/A 的轴线间距600 。
用相同的方法分别按图中尺寸添加2/A，3/A，1/B，2/B，和1/2，2/2附加轴线，添加后的效果如图所示。
16.2.1轴网的绘制

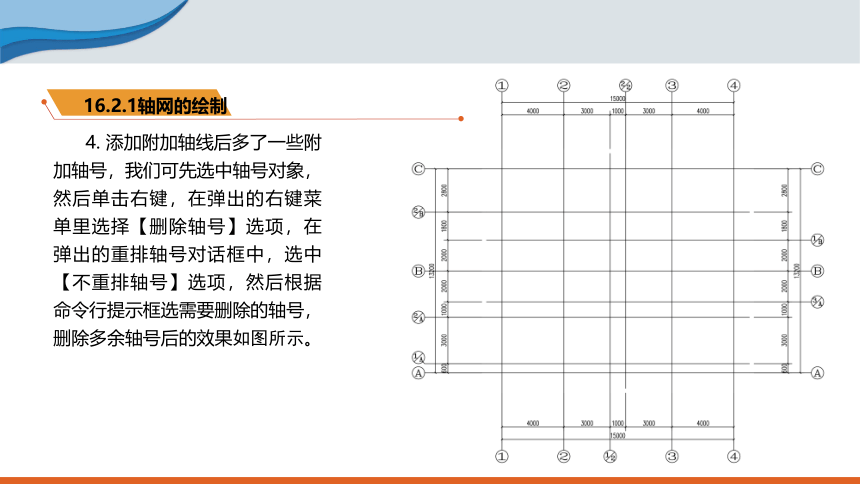

4. 添加附加轴线后多了一些附加轴号，我们可先选中轴号对象，然后单击右键，在弹出的右键菜单里选择【删除轴号】选项，在弹出的重排轴号对话框中，选中【不重排轴号】选项，然后根据命令行提示框选需要删除的轴号，删除多余轴号后的效果如图所示。
16.2.1轴网的绘制
5. 删除多余轴号后，有些开间和进深标注就需要合并，我们选中尺寸标注后，然后单击右键，在弹出的右键菜单里选择【合并区间】选项，根据命令行提示：请选取合并初始区间或尺寸界线<退出>: 我们分别选择需要合并的尺寸的初始区间或尺寸界线。合并后的效果如图所示。
16.2.1轴网的绘制
6. 我们利用【偏移】命令，把3轴线往右偏移1500。进一步利用【打断】等命令对轴网修改后的效果如图所示。
16.2.1轴网的绘制
首层平面图的墙体全部轴线居中，外墙和3轴线、2/2轴线上的墙体厚度为240，其余墙体厚度均为120。
1. 240墙绘制
选择【墙梁板】→【创建墙梁】菜单选项，打开【创建墙梁】对话框，240墙参数设置如图所示。
16.2.2墙体的绘制
命令行提示：
起点或 [矩形布墙(R)/沿轴布墙(S)/等分加墙(D)/图取墙体(X)]<退出>:
鼠标单击1/A轴和1/2轴的交点。
直墙下一点或 [矩形布墙(R)/沿轴布墙(S)/等分加墙(D)/弧墙(A)/墙厚切换(Q)/图取墙体(X)]<另一段>:
移动鼠标至1/A轴和3轴线的交点。
直墙下一点或 [矩形布墙(R)/沿轴布墙(S)/等分加墙(D)/弧墙(A)/墙厚切换(Q)/回退(U)/图取墙体(X)]<另一段>:
移动鼠标至A轴和3轴线的交点。
依次沿逆时针方向绘制到2/A与2轴线的交点结束，同样方法绘制3轴线和2/2轴线上的墙体。如图所示。
16.2.2墙体的绘制
2. 圆弧墙绘制
选择【绘制】→【圆弧】→【起点、端点、半径】选项，分别捕捉2/A轴和2轴线的交点、1/A轴和1/2轴交点，然后输入半径3000，得到圆弧如图所示。
16.2.2墙体的绘制
选择【墙梁板】→【单线变墙】菜单选项，打开【单线变墙】对话框，参数设置如图所示。
16.2.2墙体的绘制
单击【确定】按钮后，根据命令行提示，选择刚刚绘制的那段圆弧轴线，然后回车确认。圆弧墙绘制效果如图所示。
16.2.2墙体的绘制
3. 120墙绘制
选择【墙梁板】→【创建墙梁】菜单选项，打开【创建墙梁】对话框，120墙参数设置如图所示。
16.2.2墙体的绘制
采用和外墙绘制同样的方法，分别捕捉各轴线交点完成内墙的绘制，如图所示为墙体绘制后的完成图。
16.2.2墙体的绘制
柱子的绘制和墙体的绘制均是用轴网进行定位的，所以轴网绘制完成后既可绘制柱子也可绘制墙体，二者没有先后关系。
1. 标准柱
平面图中标准柱均为截面尺寸400×400的钢筋混凝土柱，柱子的中心与轴线的交点重合，绘制时我们选择【轴网柱子】→【标准柱】菜单选项，打开【标准柱】对话框，参数设置和插入方式如图所示。
16.2.3柱子的绘制
根据平面图中标准柱的位置，我们分别捕捉各轴线交点，标准柱插入后的效果如图所示。
16.2.3柱子的绘制
2. 构造柱
在楼梯间入口墙角的位置有两个截面为240×240的构造柱。我们选择【轴网柱子】→【构造柱】菜单选项，根据命令行提示选择楼梯间入口处的墙角，打开【构造柱】对话框，参数设置和插入方式如图所示。
16.2.3柱子的绘制
单击【确定】按钮插入构造柱，用相同的方法插入另一侧的构造柱，如左图所示。我们选中刚插入的构造柱，把构造柱上边那条边的中间夹点向上拉伸120，如右图所示。
16.2.3柱子的绘制
3. 圆柱
入口处有四根成品直径为300的圆柱，高度为2100。我们可以用标准柱来插入，选择【轴网柱子】→【标准柱】菜单选项，打开【标准柱】对话框，参数设置和插入方式如图所示。
16.2.3柱子的绘制
根据命令行的提示，插入圆柱完成后的结果如图所示。
16.2.3柱子的绘制
1. C1820和C1220窗
C1820在首层平面图中共有5个，插入时我们选择【门窗】→【门窗】菜单选项，打开【门窗参数】对话框，插窗方式我们选取轴线等分插入，参数设置如图所示。
16.2.4门窗插入
命令行提示：
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取1/2轴和3轴之间的墙线。
输入门窗个数(1~2)[参考轴线(S)]<1>:
回车确认，插入客厅C1820窗户。
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取3轴和4轴之间的墙线。
输入门窗个数(1~2)[参考轴线(S)]<1>:
回车确认，插入卧室C1820窗户。
同样的方法插入厨房、餐厅和另一个卧室的C1820窗户。楼梯间C1220的插入方式和C1820窗户相同，在此不在赘述。
16.2.4门窗插入
2. C1020窗
C1020窗户首层共有3个，插入时我们选择【门窗】→【门窗】菜单选项，打开【门窗参数】对话框，插入方式我们选取轴线定距，参数设置如图所示。
16.2.4门窗插入
命令行提示：
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取B轴和2/B轴之间的墙体，注意：拾取点要靠近B轴端。
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取B轴和3/A轴之间的墙体，注意：拾取点要靠近B轴端。
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取B轴和1/B轴之间的墙体，注意：拾取点要靠近B轴端。
拾取完毕，回车结束命令，完成C1020窗户的插入。
16.2.4门窗插入
3. 弧形窗
弧形窗的插入，我们选择【门窗】→【门窗】菜单选项，打开【门窗】对话框，插入方式我们选取满墙插入，门窗类型为弧形窗，参数设置如图所示。
16.2.4门窗插入
命令行提示：
选择墙体或[图取参数(S)]:
拾取弧形墙
找到 1 个
回车确认。
选择墙体或[图取参数(S)]:
回车结束命令，完成弧形窗的插入。
窗户的插入方式很多，在这里我们只是选择了一些大家常用的方法来讲解，各窗户插入后的效果如图所示。
16.2.4门窗插入
4. 卧室门
卧室门首层平面图共有两个，门宽为900，门高为2100。卫生间门共有两个，门宽为800，门高为2100。我们选择【门窗】→【门窗】菜单选项，打开【门窗参数】对话框，插入方式我们选取跺宽定距，门窗类型为插门，参数设置如图所示。
16.2.4门窗插入
命令行提示：
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取卧室需开门处的墙段，注意：拾取点要靠近3轴线。
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
继续拾取需开门的其他墙段，也可回车结束。
插门时若遇到门的开启方式不符合要求，可通过点取命令行相关选项来改变。卫生间门的插入方法和卧室门相同。
16.2.4门窗插入
5. 入户门
入户门属于双扇平开门，门宽为1800，门高为2100。我们选择【门窗】→【门窗】菜单选项，打开【门窗参数】对话框，插入方式我们选取轴线等分插入，门窗类型为插门，其中平面图例和立面图例可以通过分别点取预览图例，在弹出的【图库管理】对话框中选取，如图所示。
16.2.4门窗插入
门窗对话框参数设置如图所示。
16.2.4门窗插入
6. 厨房、餐厅推拉门
推拉门属于双扇推拉门，门宽为1500，门高为2100。我们选择【门窗】→【门窗】菜单选项，打开【门窗】对话框，插入方式我们选取轴线定距插入，门窗类型为插门，其中平面图例和立面图例可以通过分别点取预览图例，在弹出的【图库管理】对话框中选取，如图所示。
16.2.4门窗插入
门窗对话框参数设置如图所示。
命令行提示：
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取餐厅开门处靠近2/B墙体端部。
点取门窗插入位置或[左右翻转(D)/内外翻转(A)/图取参数(S)]<退出>:
拾取厨房开门处靠近2/B墙体端部。
回车，完成推拉门的插入。
16.2.4门窗插入
6. 门口线
加门口线，分别选中进户门和卫生间的门，单击右键，在弹出的右键菜单中选择【门口线】菜单选项，根据命令行提示选择门口线所在侧，添加门口线后首层平面图所有门窗插入后的效果如图所示。
16.2.4门窗插入
首层层高为3500，楼梯样式采用最常用的双跑平行梯，梯间宽为2760（可图中拾取），梯段宽度为1300，梯井宽为160，平台宽度为1400，踏步总数为21，第一跑踏步数为11，第二跑踏步数为10，踏步宽为280，其他参数参见下图所示的对话框。
16.2.5楼梯插入
选择【建筑设施】→【双跑楼梯】菜单选项，打开【双跑平行梯】对话框，设置好相关参数后，命令行提示：
请点取平台左侧点或[两点宽度(D)]<退出>:
拾取楼梯间左上角点。
请点取平台右侧点或[两点宽度(D)]<退出>:
拾取楼梯间右上角点（此角点不太好选取，请使用极轴追踪辅助）
请点取平台左侧点或[两点宽度(D)]<退出>:
回车结束命令，完成楼梯的插入。
楼梯插入后的局部效果如图所示。
16.2.5楼梯插入
1. 室外台阶
室外台阶平台宽度为2280，台阶平台标高为-100，台阶踏步宽度为300，台阶共有5步，绘制时选择【建筑设施】→【台阶】菜单选项，打开【台阶】选项对话框，参数设置如图所示。
16.2.6室外台阶插入
命令行提示：
第一点(门口左侧)<退出>:
拾取门口左上角点。（此角点不太好选取，请使用极轴追踪辅助）
第二点或[固定长度布置(D)](门口右侧)<退出>:
拾取门口右上角点。（此角点不太好选取，请使用极轴追踪辅助）
第一点(门口左侧)<退出>:
回车结束命令，插入台阶后的局部效果如图所示。
16.2.6室外台阶插入
2. 台阶侧墙
台阶侧墙的绘制，绘制方式和其他墙体相同，在此不在赘述，加入侧墙后的局部效果如图所示。
16.2.6室外台阶插入
选择【建筑设施】→【散水】菜单选项，打开【创建散水】选项对话框，参数设置如图所示。
16.2.7散水插入
命令行提示：
请选择互相联系墙体(或门窗)和柱子或[自绘散水(D)]<退出>:指定对角点:
框选整个首层平面图。
找到 65 个，已过滤 32 个
请选择互相联系墙体(或门窗)和柱子或[自绘散水(D)]<退出>:
回车确认，加入散水后的首层平面图如图所示。
16.2.7散水插入
2. 选择【图块图案】→【图库管理】菜单选项，打开【图库管理】对话框，如图所示。
16.2.8室内布置
在图库管理对话框里有专用图库和通用图库，专用图库里有立面阳台、立面门窗和栏杆库等；通用图库里有建筑图库、结构图库和室内图库，我们打开室内图库分别选取餐桌、沙发、大便器和面盆等，插入时根据命令行提示可以旋转和翻转，按图示位置插入后的效果如图所示。
16.2.8室内布置
1.门窗标注。
选择【尺寸标注】→【门窗标注】菜单选项，命令行提示：
请先用两点连线选择门窗或所在墙（和第1、2道尺寸），再选欲同时标注的其他墙段。
起点或[基准切换(Q)](当前 按轴线)<退出>:
在窗户（门）室内侧任意拾取一点。
终点<退出>:
在垂直尺寸线方向，第一、二道尺寸外任意拾取一点。
选择其他墙段:指定对角点:
框选其他墙段和门窗
找到 4 个，已过滤 13 个
选择其他墙段:
回车结束门窗标注。用同样的方法标注其他墙段上的门窗。
16.2.9尺寸标注
2.内门标注。
选择【尺寸标注】→【内门标注】菜单选项，命令行提示：
请用第一点选门窗，注意第二点作为尺寸线位置!
请点取门窗或 [垛宽定位(A)]<退出>:
拾取需要标注的门窗
终点(尺寸线位置)或 [垛宽定位(A)]<退出>:
拾取尺寸线放置位置。
用同样的方法标注其他门窗。标注完成后的最后结果如图所示。
16.2.9尺寸标注
3. 墙厚标注。
选择【尺寸标注】→【墙厚标注】菜单选项，命令行提示：
直线第一点<退出>:
在墙体的一侧任意拾取一点。
直线第二点<退出>:
在墙体的另一侧任意拾取一点。
用相同的方法，标注其他墙段的墙厚尺寸。标注完成后的最后结果如图所示。
16.2.9尺寸标注
4. 楼梯标注。
选择【尺寸标注】→【逐点标注】菜单选项，命令行提示：
起点[切换样式(Q)]<退出>:
拾取梯段左下角点。
第二点[切换样式(Q)]<退出>: 2800
拖动鼠标在第一点的正上方，输入距离值2800。
请点取尺寸线位置或 [水平标注(H)/垂直标注(V)/标注方向(D)]<退出>:
指定尺寸线的位置
请输入其他标注点或 [撤消上一标注点(U)]<结束>:
拾取墙体或窗户的内侧边线。
请输入其他标注点或 [撤消上一标注点(U)]<结束>:
回车，结束标注。
16.2.9尺寸标注
5. 标高标注。
选择【尺寸标注】→【标高标注】菜单选项，弹出【建筑标高】对话框，如图16-45所示，根据命令行提示，分别修改楼层标高为0.000、-0.100和-1.000，对应标注点分别拾取客厅、入户台阶平台和室外地坪。
16.2.9尺寸标注
16.2.9尺寸标注
1. 剖切符号
选择【文表符号】→【剖切符号】菜单选项，打开【剖切标注】对话框，如图所示。
16.2.10 符号和图名标注
1. 剖切符号
选择【文表符号】→【剖切符号】菜单选项，打开【剖切标注】对话框，如图所示。
命令行提示：
点取第一个剖切点<退出>:
在楼梯间端墙外拾取一点。
点取第二个剖切点<退出>:
在客厅外墙外拾取一点。
点取剖视方向<当前>:
移动鼠标调整剖视方向，回车结束命令。
16.2.10 符号和图名标注
2. 索引符号
选择【文表符号】→【索引符号】菜单选项，打开【索引文字】对话框，左侧【索引编号/图号】设置如图所示。
16.2.10 符号和图名标注
命令行提示：
请给出索引节点的位置或[图取文字(X)]<退出>:
拾取1轴线和C轴线交叉点处的标准柱
请给出索引节点的范围<0.0>:
回车接受缺省值
请给出转折点位置<退出>:
移动鼠标至适当位置，点击鼠标左键指定转折点位置。
请给出文字索引号位置<退出>:
移动鼠标至适当位置，点击鼠标左键指定文字索引号位置。
请给出索引节点的位置或[图取文字(X)]<退出>:
回车结束命令。
16.2.10 符号和图名标注
3. 箭头引注
选择【文表符号】→【箭头引注】菜单选项，打开【箭头文字】对话框，【对齐方式】选“齐线中”，在【上标文字】文本框里输入成品圆柱%%C300；在【下标文字】文本框里输入（共四根）设置如图所示。
16.2.10 符号和图名标注
命令行提示：
起点或[图取文字(X)]<退出>:
拾取入户台阶上的装饰性圆柱
下一点或 [弧段(A)]<退出>:
移动鼠标至标注线的下一点
下一点或 [弧段(A)/回退(U)]<退出>:
水平方向移动鼠标至下一点
下一点或 [弧段(A)/回退(U)]<退出>:
回车结束本次标注
起点或[图取文字(X)]<退出>:
回车结束箭头引注命令。
16.2.10 符号和图名标注
4. 指北针
选择【文表符号】→【指北针】菜单选项，命令行提示：
指北针位置-图层(建筑)或[改图层(C)]<退出>:
拾取指北针圆的圆心位置
指北针方向-图层(建筑)或[改图层(C)]<90.0>:
移动鼠标，指定正北方向
移动至合适位置单击鼠标左键，完成指北针绘制。
16.2.10 符号和图名标注
5. 详图标注
先按1:100的比例绘制如图16-49所示图形，绘制完成后使用【缩放】命令把所绘图形放大5倍，标注尺寸时注意把【主单位】标签下的【比例因子】设为0.2。
然后选择【文表符号】→【详图符号】菜单选项，打开【详图符号】对话框，勾选【详图比例】前的复选框，其他参数设置如图所示。
16.2.10 符号和图名标注
6. 图名标注
选择【文表符号】→【图名标注】菜单选项，打开【图名标注】对话框，在文本输入框中输入或下拉选择“首层平面图”，其他参数设置如图所示。
16.2.10 符号和图名标注
