项目16
别墅施工图绘制实例
16.3 绘图辅助工具
16.1 视口工具
16.2 对象工具
目录
Content
项目16 别墅施工图绘制实例
16.4 对象工具
16.5 绘图辅助工具
16.6 绘图辅助工具
16.7 对象工具
16.8 绘图辅助工具

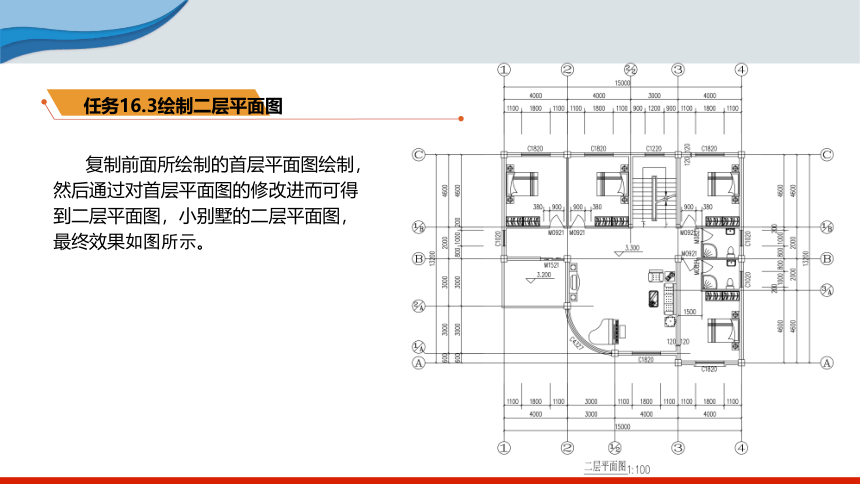

复制前面所绘制的首层平面图绘制，然后通过对首层平面图的修改进而可得到二层平面图，小别墅的二层平面图，最终效果如图所示。
任务16.3绘制二层平面图

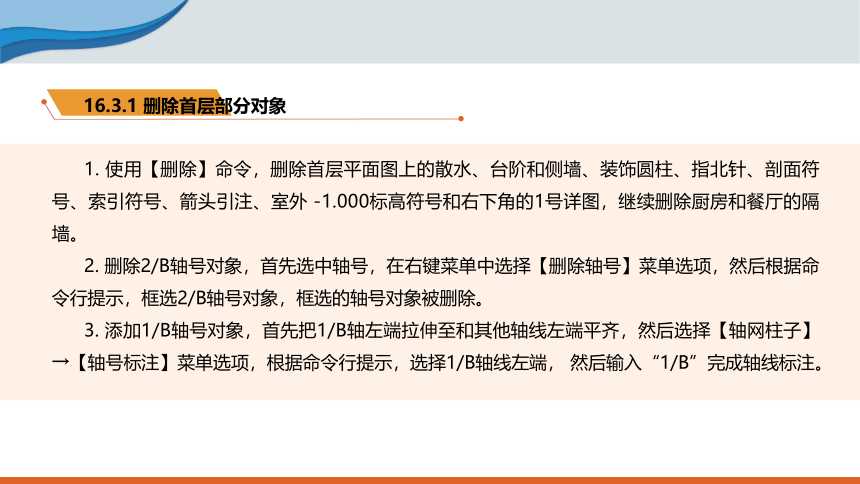

1. 使用【删除】命令，删除首层平面图上的散水、台阶和侧墙、装饰圆柱、指北针、剖面符号、索引符号、箭头引注、室外 -1.000标高符号和右下角的1号详图，继续删除厨房和餐厅的隔墙。
2. 删除2/B轴号对象，首先选中轴号，在右键菜单中选择【删除轴号】菜单选项，然后根据命令行提示，框选2/B轴号对象，框选的轴号对象被删除。
3. 添加1/B轴号对象，首先把1/B轴左端拉伸至和其他轴线左端平齐，然后选择【轴网柱子】→【轴号标注】菜单选项，根据命令行提示，选择1/B轴线左端， 然后输入“1/B”完成轴线标注。
16.3.1 删除首层部分对象

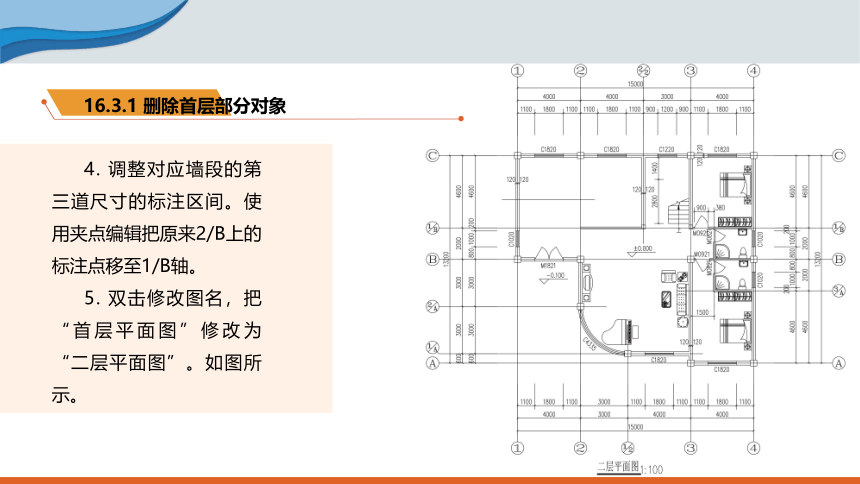

4. 调整对应墙段的第三道尺寸的标注区间。使用夹点编辑把原来2/B上的标注点移至1/B轴。
5. 双击修改图名，把“首层平面图”修改为“二层平面图”。如图所示。
16.3.1 删除首层部分对象

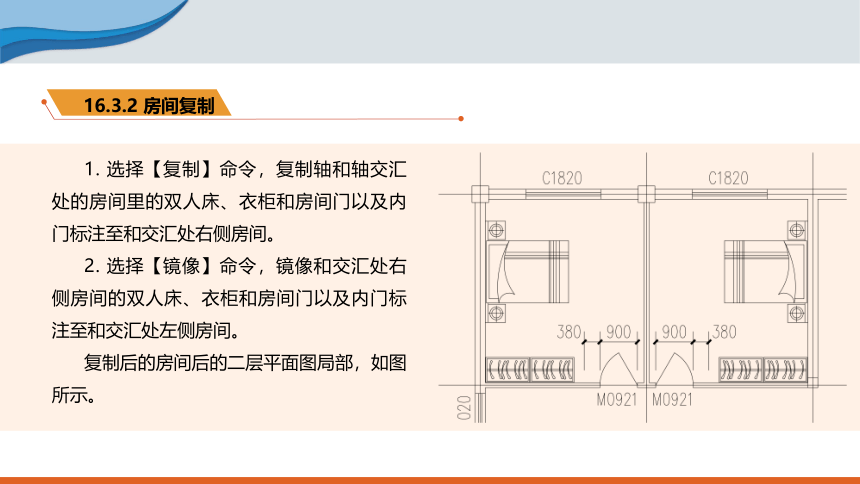

1. 选择【复制】命令，复制轴和轴交汇处的房间里的双人床、衣柜和房间门以及内门标注至和交汇处右侧房间。
2. 选择【镜像】命令，镜像和交汇处右侧房间的双人床、衣柜和房间门以及内门标注至和交汇处左侧房间。
复制后的房间后的二层平面图局部，如图所示。
16.3.2 房间复制
1. 绘制露台（阳台）

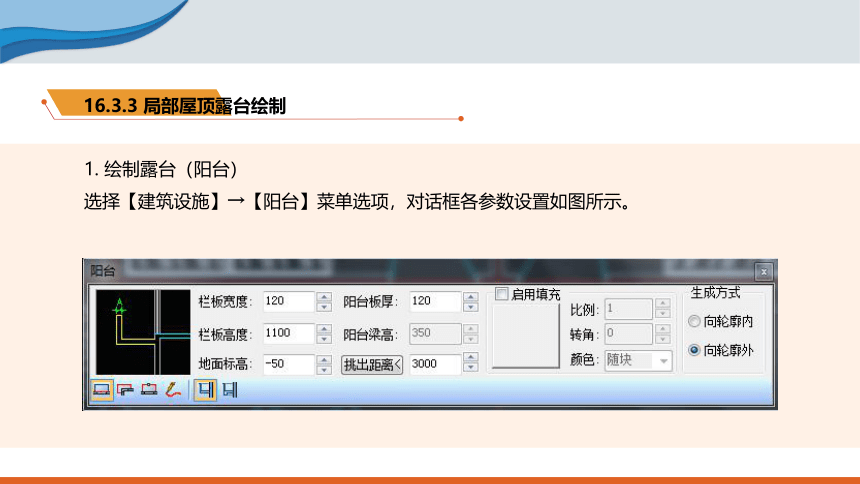

选择【建筑设施】→【阳台】菜单选项，对话框各参数设置如图所示。
16.3.3 局部屋顶露台绘制
根据命令行提示，分别拾取1轴和B轴的角点、2轴和B轴的角点。回车插入露台（阳台），如图所示。
16.3.3 局部屋顶露台绘制
2. 替换一层入户门。
选择选择【门窗】→【门窗】菜单选项，打开【门窗参数】对话框，在【编号】下拉列表框里选择M1521，插入方式选择替换“ ”，根据命令行提示选择待替换的双扇平开门。替换后使用【移动】命令把门移动至柱边。如图所示。
16.3.3 局部屋顶露台绘制
1. 墙柱高修改
选择选择【墙梁板】→【改高度】菜单选项，根据命令行提示框选整个二层平面图，输入新的层高为3300，其他回车接受默认值。
2. 修改标高
双击修改标高，分别把标高±0.000和 -0.100修改为3.500和3.400。
16.3.4 修改墙柱高度和标高标注
双击楼梯对象，打开【双跑平行梯】对话框，把对话框中层高改为3300，踏步总数改为20，一跑、二跑踏步数均为10，修改楼梯形式为标准层楼梯，如图所示。
16.3.5 修改楼梯参数
参数修改完成后，单击【确定】按钮，楼梯修改完成，如图所示。
16.3.5 修改楼梯参数
选中南侧主卧室C1820窗户，单击右键，右键菜单中选择【加门窗套】菜单选项。根据命令行提示，各参数设置如下：
伸出墙的长度<200>:100
输入伸出墙的长度值为100
门窗套宽度<200>:100
输入门窗套的宽度值为100
加门窗套后的局部效果如图所示。
16.3.6 添加窗套
双击修改弧形窗的高度为2700，完成修改后的二层平面图如图所示。
16.3.7 修改弧形窗
