项目10 注释系统
《建筑CAD课程》
10.4 尺寸标注
10.1 文字
10.2 表格
10.3 工程符号
项目10 注释系统
目录
Content
10.5 创建尺寸标注
10.6 编辑尺寸标注
10.7 建筑标高

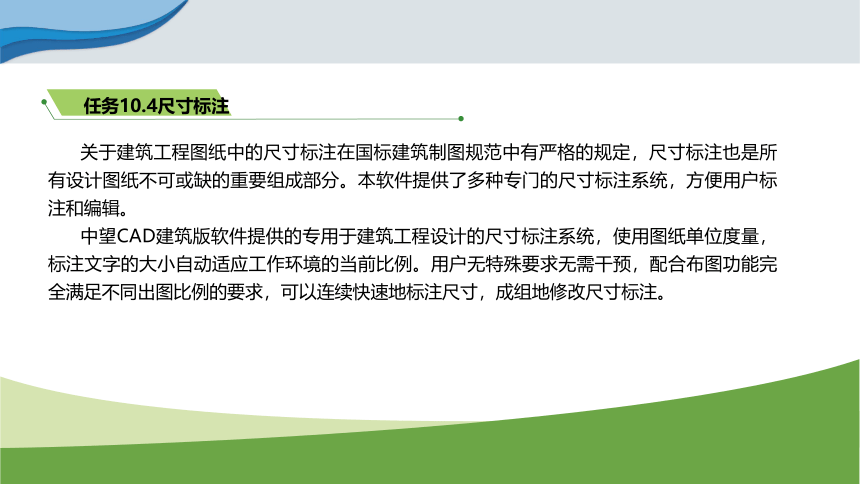

任务10.4尺寸标注
关于建筑工程图纸中的尺寸标注在国标建筑制图规范中有严格的规定，尺寸标注也是所有设计图纸不可或缺的重要组成部分。本软件提供了多种专门的尺寸标注系统，方便用户标注和编辑。
中望CAD建筑版软件提供的专用于建筑工程设计的尺寸标注系统，使用图纸单位度量，标注文字的大小自动适应工作环境的当前比例。用户无特殊要求无需干预，配合布图功能完全满足不同出图比例的要求，可以连续快速地标注尺寸，成组地修改尺寸标注。
10.5 创建尺寸标注
10.1 文字
10.2 表格
10.3 工程符号
项目10 注释系统
目录
Content
10.4 尺寸标注
10.6 编辑尺寸标注
10.7 建筑标高

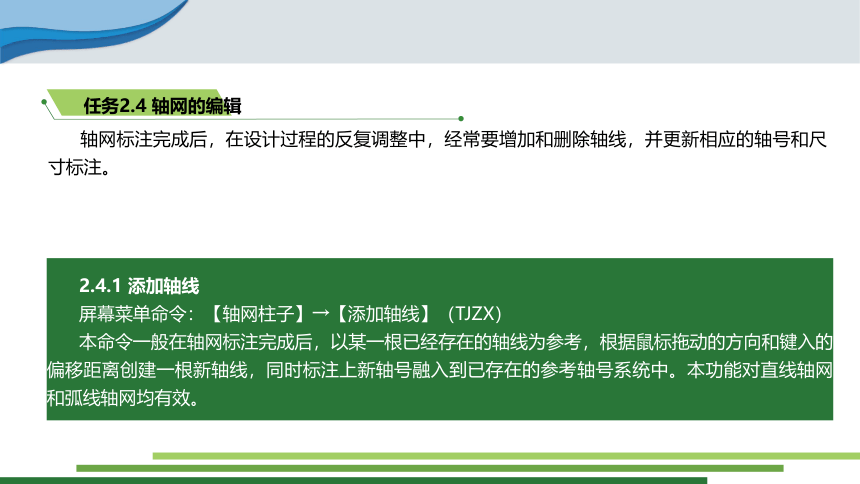

任务2.4 轴网的编辑
轴网标注完成后，在设计过程的反复调整中，经常要增加和删除轴线，并更新相应的轴号和尺寸标注。
2.4.1 添加轴线
屏幕菜单命令：【轴网柱子】→【添加轴线】（TJZX）
本命令一般在轴网标注完成后，以某一根已经存在的轴线为参考，根据鼠标拖动的方向和键入的偏移距离创建一根新轴线，同时标注上新轴号融入到已存在的参考轴号系统中。本功能对直线轴网和弧线轴网均有效。
请安装最新版本WPS软件观看此嵌入式微课视频

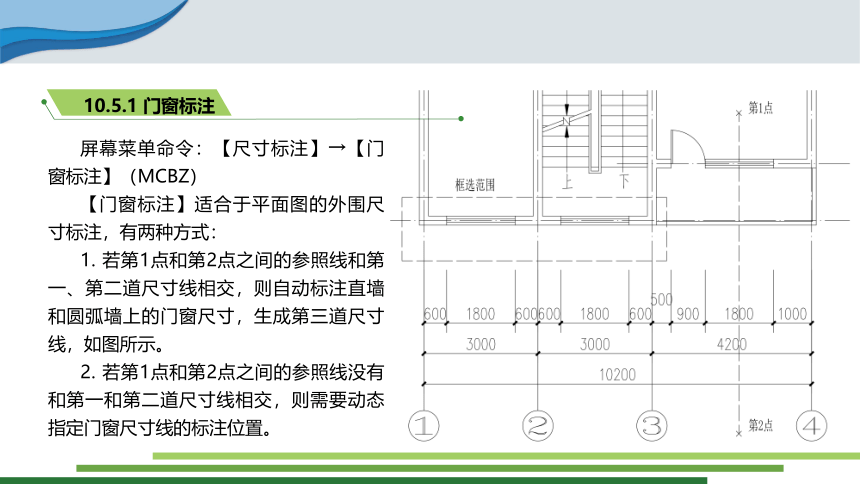

10.5.1 门窗标注
屏幕菜单命令：【尺寸标注】→【门窗标注】（MCBZ）
【门窗标注】适合于平面图的外围尺寸标注，有两种方式：
1. 若第1点和第2点之间的参照线和第一、第二道尺寸线相交，则自动标注直墙和圆弧墙上的门窗尺寸，生成第三道尺寸线，如图所示。
2. 若第1点和第2点之间的参照线没有和第一和第二道尺寸线相交，则需要动态指定门窗尺寸线的标注位置。
10.5.2 内门标注
屏幕菜单命令：【尺寸标注】→【内门标注】（NMBZ）
【内门标注】专用于对平面图内门、内窗的尺寸标注，其中有轴线定位和跺宽定位两种方式。标注时只需点取需要标注的门窗并给定尺寸线的位置即可完成内门窗的标注。如图所示。
命令行交互：
请用第一点选门窗，注意第二点作为尺寸线位置!
请点取门窗或 [轴线定位(A)]<退出>:
点取需要标注的门窗
终点(尺寸线位置)或 [轴线定位(A)]<退出>:
点取尺寸线的标注位置
10.5.3 墙厚标注
屏幕菜单命令：【尺寸标注】→【墙厚标注】（QHBZ）
10.5.3 墙厚标注
本命令可以智能识别墙体的方向，标注出与墙体正交的墙厚尺寸。在墙体内有轴线存在时标注以轴线分割的左右墙宽，墙体内没有轴线存在时标注墙体的总宽。需要指出，第一点和第二点之间的连线所穿过的所有墙体，将全部在墙上标出墙厚尺寸。如图所示。
10.5.4 墙中标注
屏幕菜单命令：【尺寸标注】→【墙中标注】（QZBZ）
本命令取穿过的所有双线墙的中线进行尺寸标注。主要用于标注隔墙和卫生间隔断等非承重墙体的定位关系，不对墙厚进行标注。
两点之间所有的轴线、墙线等物体被一起选中，如果有不想参与标注的对象，可点取这些物体排除，回车进行标注。墙中标注的实例如图所示。
10.5.5 逐点标注
屏幕菜单命令：【尺寸标注】→【逐点标注】（ZDBZ）
本命令是一个通用的灵活标注工具，对选取的一串给定点沿指定方向和选定的位置标注尺寸。特别适用于需要取点定位标注的情况，以及其他标注命令难以完成的尺寸标注。
命令交互
起点或【参考点（R）】<退出>：
点取第一个标注点作为起始点
第二点<退出>：
点取第二个标注点
请点取尺寸线位置或【更正尺寸方向（D）】<退出>：
2.5.2 主附变换
这时动态拖动尺寸线，点取尺寸线就位点。或者键入D通过选取一条线或墙来确定尺寸线方向。
请输入其他标注点或【撤消上一标注点（U）】<结束>：
逐点给出标注点，并可以回退。
请输入其他标注点或【撤消上一标注点（U）】<结束>：
反复取点，回车结束。
10.5.6 半径直径标注
屏幕菜单命令：【尺寸标注】→【半径标注】（BJBZ）
【直径标注】（ZJBZ）
在图中标注弧线或圆弧墙的半径和直径。
标注符号默认在内，如果内部放置不下，系统自动放于圆弧外侧，可以采用夹点拖拽改变符号的内外放置。如图所示为半径和直径的标注实例。
10.5.7 角度标注
屏幕菜单命令：【尺寸标注】→【角度标注】（JDBZ）
本命令按逆时针方向标出两根直线之间的夹角角度。
请注意按逆时针方向顺序选择直线，如图所示是两个角度标注实例，选取直线顺序的不同，标注结果也不同。
10.5.8 弧长标注
屏幕菜单命令：【尺寸标注】→【弧长标注】（HCBZ）
以建筑制图标准弧长标注画法分段标注弧长，尺寸标注是一个连续的整体对象。该标注样式可以在三种状态下相互转换，即弧长、角度和弦长三种标注方式。
命令交互
请选择要标注的弧段：
点取准备标注的弧墙、弧线等。
请点取尺寸线位置<退出>：
类似逐点标注，点取尺寸标注放置的位置。
请输入其他标注点<结束>：
继续点取其他标注点，回车结束。
下一页图给出了操作图示和实例。
10.5.8 弧长标注
