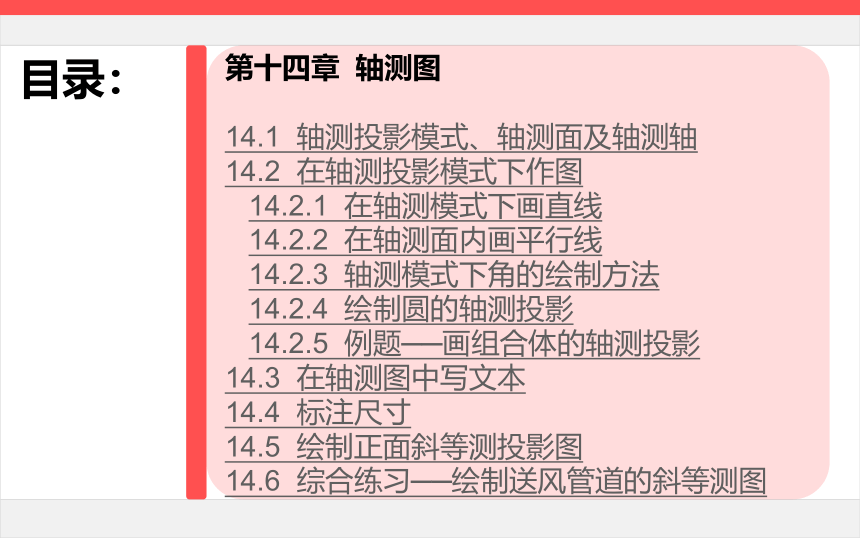

目录：
第十四章 轴测图
14.1 轴测投影模式、轴测面及轴测轴
14.2 在轴测投影模式下作图
14.2.1 在轴测模式下画直线
14.2.2 在轴测面内画平行线
14.2.3 轴测模式下角的绘制方法
14.2.4 绘制圆的轴测投影
14.2.5 例题──画组合体的轴测投影
14.3 在轴测图中写文本
14.4 标注尺寸
14.5 绘制正面斜等测投影图
14.6 综合练习──绘制送风管道的斜等测图
14.1 轴测投影模式、轴测面及轴测轴

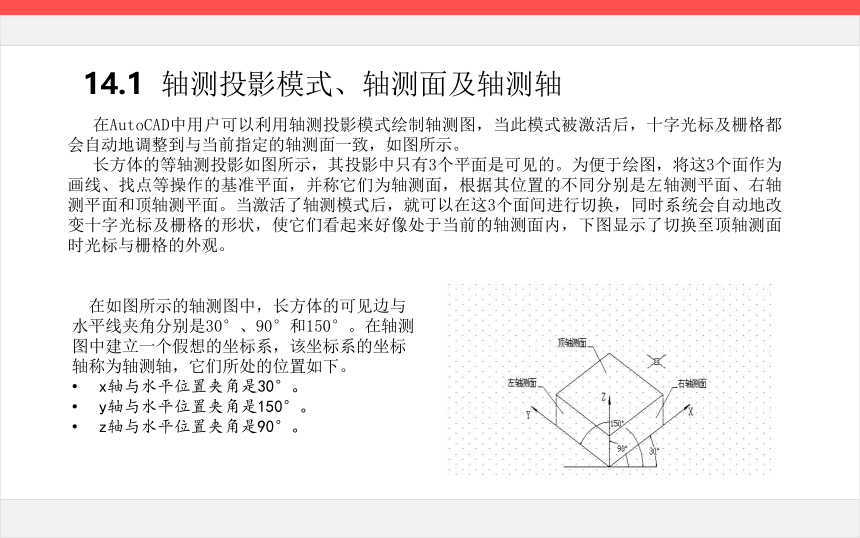

在AutoCAD中用户可以利用轴测投影模式绘制轴测图，当此模式被激活后，十字光标及栅格都会自动地调整到与当前指定的轴测面一致，如图所示。
长方体的等轴测投影如图所示，其投影中只有3个平面是可见的。为便于绘图，将这3个面作为画线、找点等操作的基准平面，并称它们为轴测面，根据其位置的不同分别是左轴测平面、右轴测平面和顶轴测平面。当激活了轴测模式后，就可以在这3个面间进行切换，同时系统会自动地改变十字光标及栅格的形状，使它们看起来好像处于当前的轴测面内，下图显示了切换至顶轴测面时光标与栅格的外观。
在如图所示的轴测图中，长方体的可见边与水平线夹角分别是30°、90°和150°。在轴测图中建立一个假想的坐标系，该坐标系的坐标轴称为轴测轴，它们所处的位置如下。
x轴与水平位置夹角是30°。
y轴与水平位置夹角是150°。
z轴与水平位置夹角是90°。
14.2 在轴测投影模式下作图

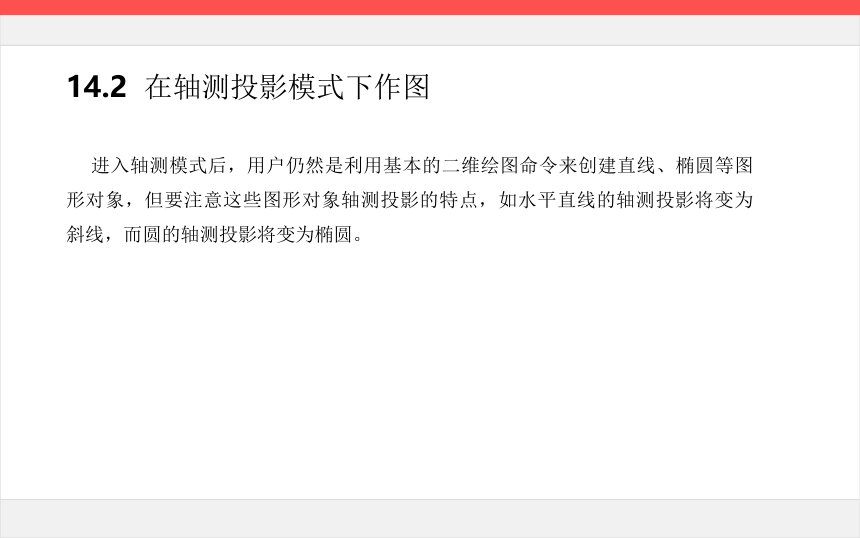

进入轴测模式后，用户仍然是利用基本的二维绘图命令来创建直线、椭圆等图形对象，但要注意这些图形对象轴测投影的特点，如水平直线的轴测投影将变为斜线，而圆的轴测投影将变为椭圆。
14.2.1 在轴测模式下画直线

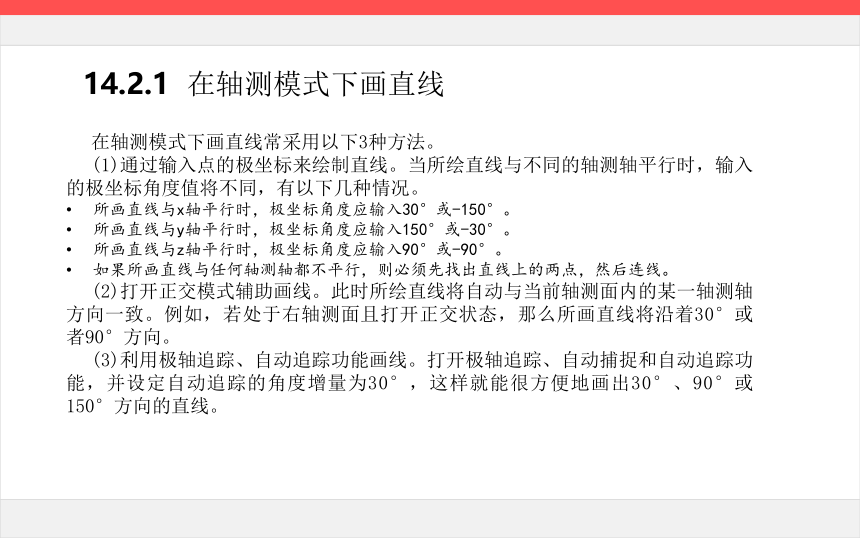

在轴测模式下画直线常采用以下3种方法。
(1)通过输入点的极坐标来绘制直线。当所绘直线与不同的轴测轴平行时，输入的极坐标角度值将不同，有以下几种情况。
所画直线与x轴平行时，极坐标角度应输入30°或-150°。
所画直线与y轴平行时，极坐标角度应输入150°或-30°。
所画直线与z轴平行时，极坐标角度应输入90°或-90°。
如果所画直线与任何轴测轴都不平行，则必须先找出直线上的两点，然后连线。
(2)打开正交模式辅助画线。此时所绘直线将自动与当前轴测面内的某一轴测轴方向一致。例如，若处于右轴测面且打开正交状态，那么所画直线将沿着30°或者90°方向。
(3)利用极轴追踪、自动追踪功能画线。打开极轴追踪、自动捕捉和自动追踪功能，并设定自动追踪的角度增量为30°，这样就能很方便地画出30°、90°或150°方向的直线。
14.2.2 在轴测面内画平行线

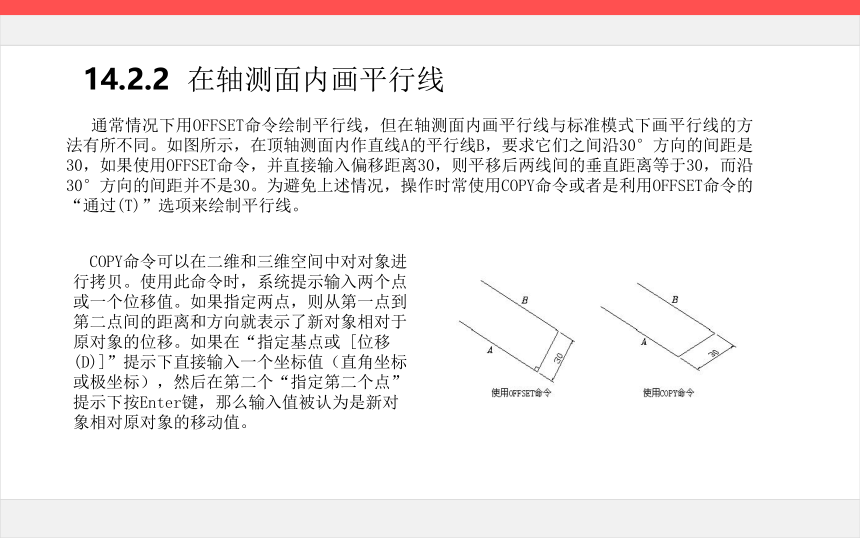

通常情况下用OFFSET命令绘制平行线，但在轴测面内画平行线与标准模式下画平行线的方法有所不同。如图所示，在顶轴测面内作直线A的平行线B，要求它们之间沿30°方向的间距是30，如果使用OFFSET命令，并直接输入偏移距离30，则平移后两线间的垂直距离等于30，而沿30°方向的间距并不是30。为避免上述情况，操作时常使用COPY命令或者是利用OFFSET命令的“通过(T)”选项来绘制平行线。
COPY命令可以在二维和三维空间中对对象进行拷贝。使用此命令时，系统提示输入两个点或一个位移值。如果指定两点，则从第一点到第二点间的距离和方向就表示了新对象相对于原对象的位移。如果在“指定基点或 [位移(D)]”提示下直接输入一个坐标值（直角坐标或极坐标），然后在第二个“指定第二个点”提示下按Enter键，那么输入值被认为是新对象相对原对象的移动值。
14.2.3 在轴测模式下角的绘制方法

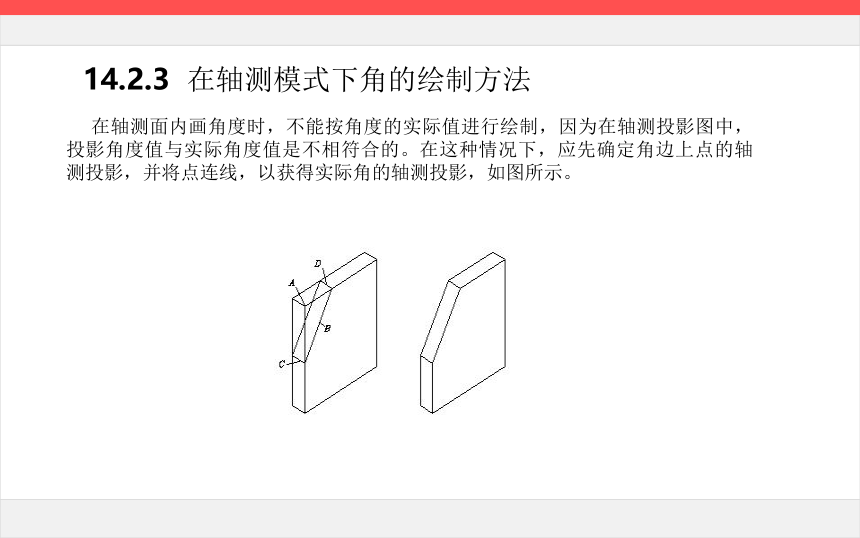

在轴测面内画角度时，不能按角度的实际值进行绘制，因为在轴测投影图中，投影角度值与实际角度值是不相符合的。在这种情况下，应先确定角边上点的轴测投影，并将点连线，以获得实际角的轴测投影，如图所示。
14.2.4 绘制圆的轴测投影

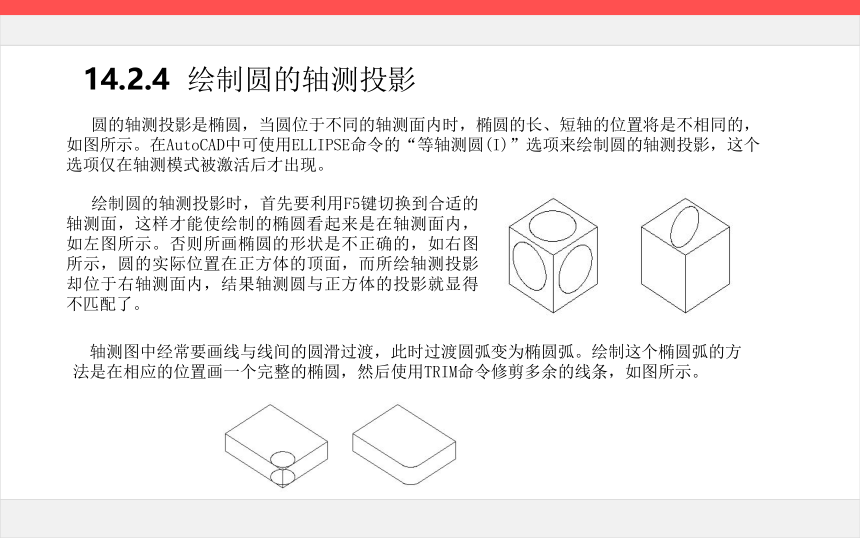

圆的轴测投影是椭圆，当圆位于不同的轴测面内时，椭圆的长、短轴的位置将是不相同的，如图所示。在AutoCAD中可使用ELLIPSE命令的“等轴测圆(I)”选项来绘制圆的轴测投影，这个选项仅在轴测模式被激活后才出现。
绘制圆的轴测投影时，首先要利用F5键切换到合适的轴测面，这样才能使绘制的椭圆看起来是在轴测面内，如左图所示。否则所画椭圆的形状是不正确的，如右图所示，圆的实际位置在正方体的顶面，而所绘轴测投影却位于右轴测面内，结果轴测圆与正方体的投影就显得不匹配了。
轴测图中经常要画线与线间的圆滑过渡，此时过渡圆弧变为椭圆弧。绘制这个椭圆弧的方法是在相应的位置画一个完整的椭圆，然后使用TRIM命令修剪多余的线条，如图所示。
14.2.5 例题──画组合体轴测投影
【案例14.2.5】根据平面视图绘制正等轴测图，如图所示。
绘图过程如下。
1. 绘制线框A、复制它并连线
4.绘制对象J
2. 绘制线框F并复制它
3. 连线及删除多余线条
5. 绘制对象K、L
14.3 在轴测图中书写文本
为了使某个轴测面中的文本看起来像是在该轴测面内，就必须根据各轴测面的位置特点将文字倾斜某一角度值，以使它们的外观与轴测图协调起来，否则立体感不好。如图所示是在轴测图的3个轴测面上采用适当倾角书写文本后的结果。
轴测面上各文本的倾斜规律如下。
在左轴测面上，文本需采用-30°的倾斜角。
在右轴测面上，文本需采用30°的倾斜角。
在顶轴测面上，当文本平行于x轴时，采用-30°的倾斜角。
在顶轴测面上，当文本平行于y轴时，需采用30°的倾角。
由以上规律可以看出，各轴测面内的文本或是倾斜30°或是倾斜-30°，因此在轴测图中书写文字时，应事先建立倾角分别是30°和-30°的两种文本样式，这样只要利用合适的文本样式控制文本的倾斜角度就能够保证文字外观看起来是正确的。
14.4 标注尺寸
当用标注命令在轴测图中创建尺寸后，其外观看起来与轴测图本身不协调。为了让某个轴测面内的尺寸标注看起来就像是在这个轴测面中，就需要将尺寸线、尺寸界线倾斜某一角度，以使它们与相应的轴测轴平行。此外，标注文本也必须设置成倾斜某一角度的形式，才能使文本的外观也具有立体感。如图所示是标注的初始状态与调整外观后结果的比较。
在轴测图中标注尺寸时，一般采取以下步骤。
创建两种尺寸样式，这两种样式所控制的标注文本的倾斜角度分别是30°和-30°。
由于等轴测图中，只有沿与轴测轴平行的方向进行测量才能得到真实的距离值，因而创建轴测图的尺寸标注时应使用DIMALIGNED命令（对齐尺寸）。
标注完成后，利用DIMEDIT命令的“倾斜(O)”选项修改尺寸界线的倾斜角度，使尺寸界线的方向与轴测轴的方向一致，这样标注外观就具有立体感。
【案例14.4】打开素材文件“dwg\第14章\14.4.dwg”，标注此轴测图，如图所示。
1.标注对齐尺寸
2.修改尺寸界线的倾角
3.修改尺寸文字的倾角
14.5 绘制正面斜等测投影图
在建筑图中，管网系统立体图及通风系统立体图常采用正面斜等测投影图，这种图的特点是：平行于屏幕的图形，其斜等测投影图反映实形。斜等测图的画法与正等测类似，这两种图沿3个轴测轴的轴测比例都为1，只是轴测轴方向不同，如图所示。
系统没有提供斜等测投影模式，但用户只要在作图时打开极轴追踪、对象捕捉及自动追踪功能，并设定极轴追踪角度增量为45 ，就能很方便地绘制斜等测图。
【案例14.5】根据平面视图绘制斜等测图，如图所示。
绘图过程如下。
1. 绘制线框A、复制它并连线
3. 形成对象H并删除多余线条
2. 形成对象F、G并删除多余线条
14.6 例题──绘制送风管道轴测图
【案例14.6】绘制送风管道正面斜等测图，如图所示。
绘图过程如下。
1. 绘制矩形A、复制它并连线
3. 绘制其余细节
2.绘制矩形B、复制它并连线
绘制矩形A的尺寸630x400
绘制矩形B的尺寸1000x400
