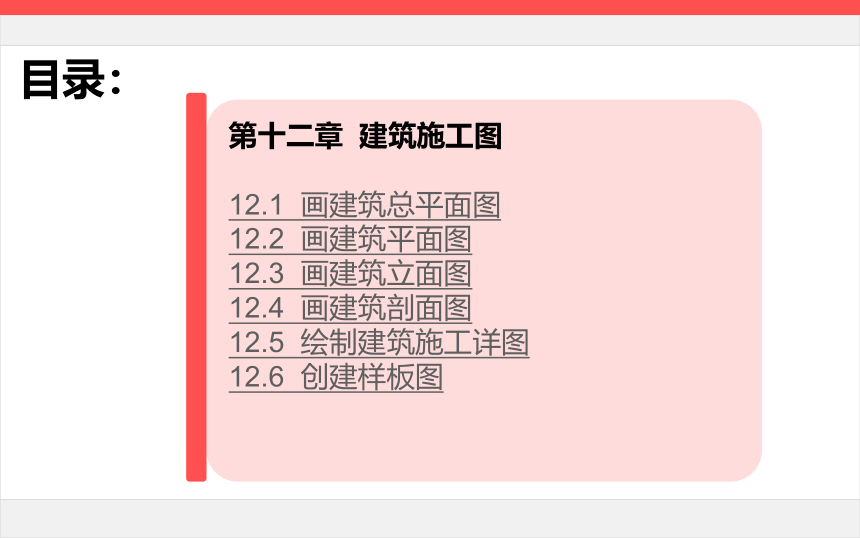

目录：
第十二章 建筑施工图
12.1 画建筑总平面图
12.2 画建筑平面图
12.3 画建筑立面图
12.4 画建筑剖面图
12.5 绘制建筑施工详图
12.6 创建样板图

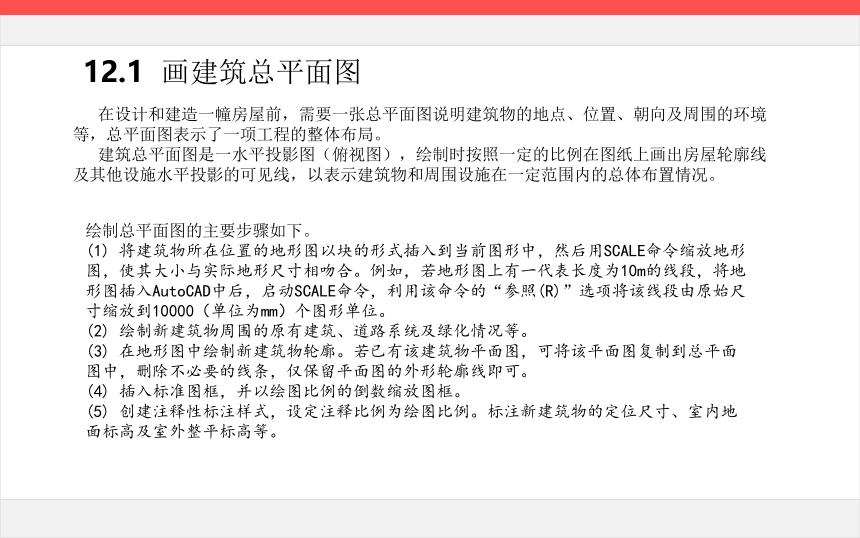

12.1 画建筑总平面图
在设计和建造一幢房屋前，需要一张总平面图说明建筑物的地点、位置、朝向及周围的环境等，总平面图表示了一项工程的整体布局。
建筑总平面图是一水平投影图（俯视图），绘制时按照一定的比例在图纸上画出房屋轮廓线及其他设施水平投影的可见线，以表示建筑物和周围设施在一定范围内的总体布置情况。
绘制总平面图的主要步骤如下。
(1) 将建筑物所在位置的地形图以块的形式插入到当前图形中，然后用SCALE命令缩放地形图，使其大小与实际地形尺寸相吻合。例如，若地形图上有一代表长度为10m的线段，将地形图插入AutoCAD中后，启动SCALE命令，利用该命令的“参照(R)”选项将该线段由原始尺寸缩放到10000（单位为mm）个图形单位。
(2) 绘制新建筑物周围的原有建筑、道路系统及绿化情况等。
(3) 在地形图中绘制新建筑物轮廓。若已有该建筑物平面图，可将该平面图复制到总平面图中，删除不必要的线条，仅保留平面图的外形轮廓线即可。
(4) 插入标准图框，并以绘图比例的倒数缩放图框。
(5) 创建注释性标注样式，设定注释比例为绘图比例。标注新建筑物的定位尺寸、室内地面标高及室外整平标高等。

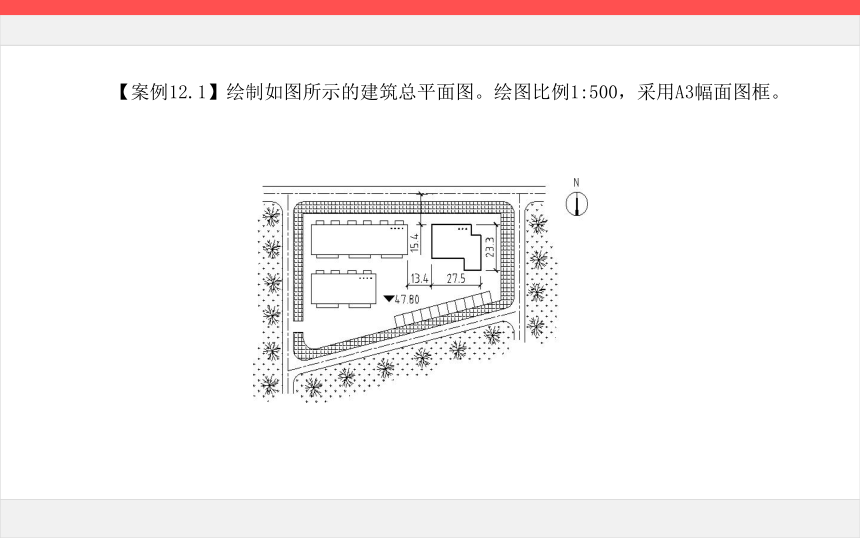

【案例12.1】绘制如图所示的建筑总平面图。绘图比例1:500，采用A3幅面图框。

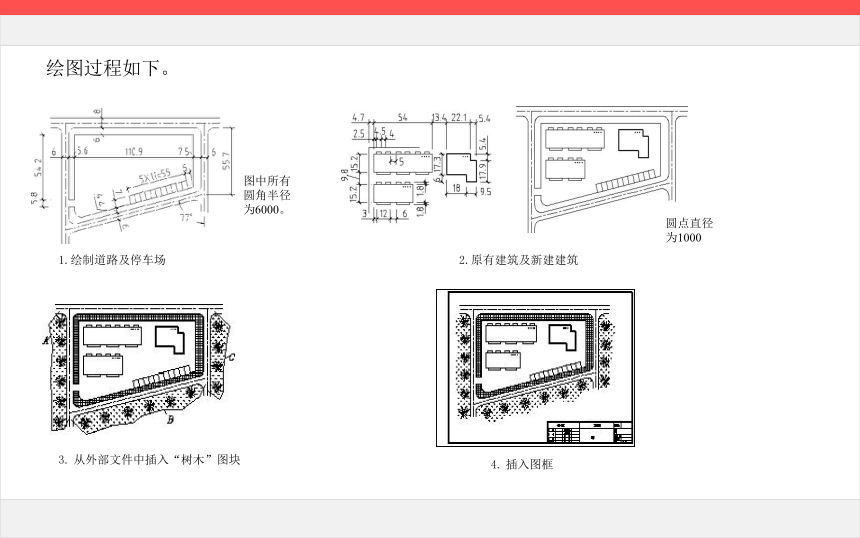

绘图过程如下。
1.绘制道路及停车场
4. 插入图框
2.原有建筑及新建建筑
3. 从外部文件中插入“树木”图块
图中所有圆角半径为6000。
圆点直径为1000

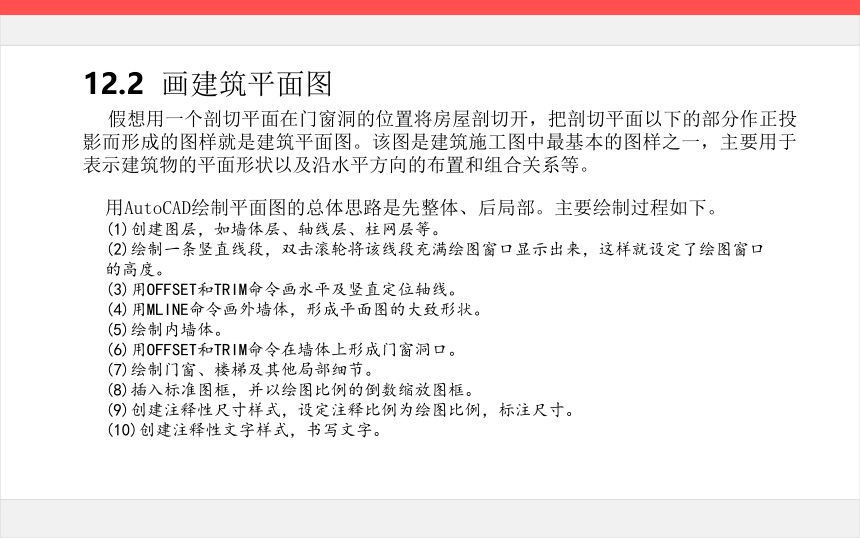

12.2 画建筑平面图
假想用一个剖切平面在门窗洞的位置将房屋剖切开，把剖切平面以下的部分作正投影而形成的图样就是建筑平面图。该图是建筑施工图中最基本的图样之一，主要用于表示建筑物的平面形状以及沿水平方向的布置和组合关系等。
用AutoCAD绘制平面图的总体思路是先整体、后局部。主要绘制过程如下。
(1)创建图层，如墙体层、轴线层、柱网层等。
(2)绘制一条竖直线段，双击滚轮将该线段充满绘图窗口显示出来，这样就设定了绘图窗口的高度。
(3)用OFFSET和TRIM命令画水平及竖直定位轴线。
(4)用MLINE命令画外墙体，形成平面图的大致形状。
(5)绘制内墙体。
(6)用OFFSET和TRIM命令在墙体上形成门窗洞口。
(7)绘制门窗、楼梯及其他局部细节。
(8)插入标准图框，并以绘图比例的倒数缩放图框。
(9)创建注释性尺寸样式，设定注释比例为绘图比例，标注尺寸。
(10)创建注释性文字样式，书写文字。

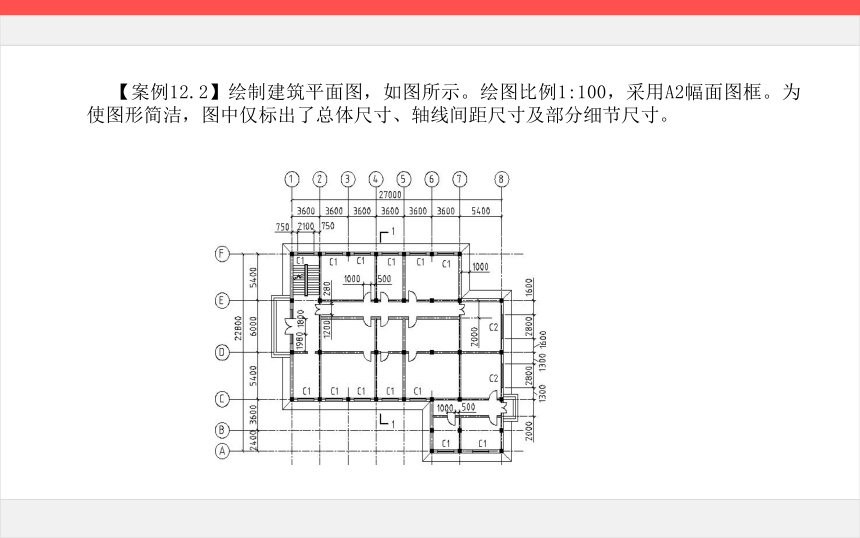

【案例12.2】绘制建筑平面图，如图所示。绘图比例1:100，采用A2幅面图框。为使图形简洁，图中仅标出了总体尺寸、轴线间距尺寸及部分细节尺寸。

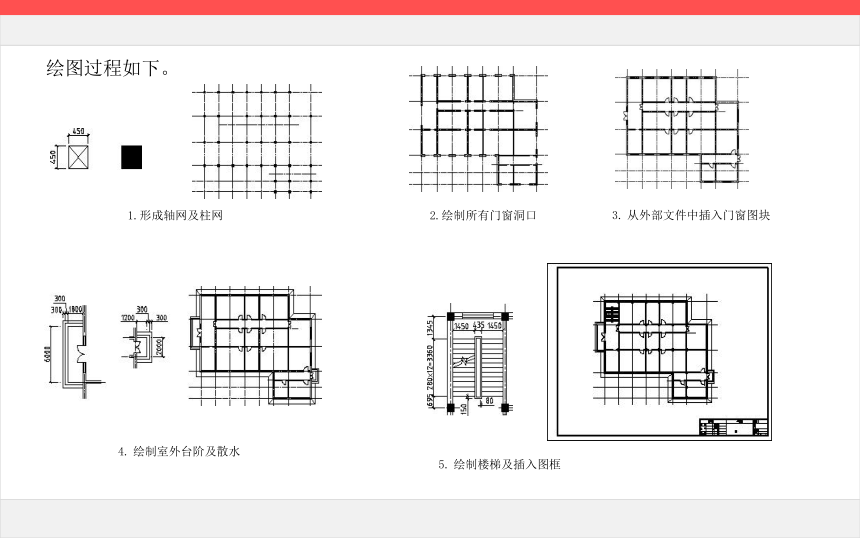

绘图过程如下。
1.形成轴网及柱网
4. 绘制室外台阶及散水
2.绘制所有门窗洞口
3. 从外部文件中插入门窗图块
5. 绘制楼梯及插入图框
12.3 画建筑立面图
建筑立面图是按不同投影方向绘制的房屋侧面外形图，它主要表示房屋的外貌和立面装饰的情况。房屋有4个朝向，常根据房屋的朝向命名相应方向的立面图，如南立面图、北立面图、东立面图和西立面图。
可将平面图作为绘制立面图的辅助图形。先从平面图画竖直投影线将建筑物的主要特征投影到立面图，然后绘制立面图的各部分细节。
画立面图的主要过程如下。
(1) 创建图层，如建筑轮廓层、窗洞层及轴线层等。
(2) 通过外部引用方式将建筑平面图插入当前图形中。或者打开已有平面图，将其另存为一个文件，以此文件为基础绘制立面图。也可利用Windows的复制/粘贴功能从平面图中获取有用的信息。
(3) 从平面图画建筑物轮廓的竖直投影线，再画地平线、屋顶线等，这些线条构成了立面图的主要布局线。
(4) 利用投影线形成各层门窗洞口线。
(5) 以布局线为作图基准线，绘制墙面细节，如阳台、窗台及壁柱等。
(6) 插入标准图框，并以绘图比例的倒数缩放图框。
(7)创建注释性尺寸样式，设定注释比例为绘图比例，标注尺寸。
(8)创建注释性文字样式，书写文字。
【案例12.3】绘制建筑立面图，如图所示。绘图比例1:100，采用A3幅面图框。
绘图过程如下。
1. 画投影线、建筑物轮廓线等
2.绘制窗户
3.绘制雨篷及室外台阶
12.4 画建筑剖面图
剖面图主要用于表示房屋内部的结构形式、分层情况及各部分的联系等，它的绘制方法是假想一个铅垂的平面剖切房屋，移去挡住的部分，然后将剩余的部分按正投影原理绘制出来。
可将平面图、立面图作为绘制剖面图的辅助图形。将平面图旋转90°，并布置在适当的地方，从平面图、立面图画竖直及水平投影线以形成剖面图的主要特征，然后绘制剖面图各部分细节。
画剖面图的主要过程如下。
(1)创建图层，如墙体层、楼面层及构造层等。
(2)将平面图、立面图布置在一个图形中，以这两个图为基础绘制剖面图。
(3)从平面图、立面图画建筑物轮廓的投影线，修剪多余线条，形成剖面图的主要布局线。
(4)利用投影线形成门窗高度线、墙体厚度线及楼板厚度线等。
(5)以布局线为作图基准线，绘制未剖切到的墙面细节，如阳台、窗台及墙垛等。
(6)插入标准图框，并以绘图比例的倒数缩放图框。
(7)创建注释性尺寸样式，设定注释比例为绘图比例，标注尺寸。
(8)创建注释性文字样式，书写文字。
【案例12.4】绘制建筑剖面图，如图所示。绘图比例1:100，采用A3幅面图框。
绘图过程如下。
1.画投影线及屋顶端面线
4.画窗户、门、柱及其他细节等
2.投影墙体
3.绘制楼板、窗洞及檐口
12.5 绘制建筑施工详图
为满足施工要求，常对楼梯、墙身、门窗及阳台等局部结构采用较大的比例详细绘制，这样画出的图样称为建筑详图。
画建筑详图的主要过程如下。
(1)创建图层，如轴线层、墙体层及装饰层等。
(2)将平面图、立面图或剖面图中的有用对象复制到当前图形中，以减少作图工作量。
(3)不同绘图比例的详图都按1:1比例绘制。可先画出作图基准线，然后利用OFFSET及TRIM命令形成图样细节。
(4)插入标准图框，并以出图比例的倒数缩放图框。
(5)对绘图比例与出图比例不同的详图进行缩放操作，缩放比例因子等于其绘图比例与出图比例的比值，然后再将所有详图布置在图框内。例如，有绘图比例为1:20和1:40的两张详图，要布置在A3幅面的图纸内，出图比例为1:40。则布图前，应先用SCALE命令缩放1:20的详图，缩放比例因子为2。
(6)创建注释性尺寸样式，设定注释比例为绘图比例，标注尺寸。
(7)对于已缩放n倍的详图，应设定尺寸数值比例因子为1/n，然后进行标注。
(8)创建注释性文字样式，书写文字。
【案例12.5】绘制建筑详图，如图所示。两个详图的绘图比例分别为1:10和1:20，图幅采用A3幅面，出图比例1:10。
绘图过程如下。
1.画墙体、楼板及雨篷等
2.形成墙面、门及楼板面构造等
3.绘制栏杆大样图及插入图框
12.6 创建样板图
从已有工程图生成新图形
打开已有工程图，删除不必要的内容，将其另存为一个新文件，则新图样具有与原图样相同的绘图环境。
利用自定义样板图生成新图形
工程图中常用的图纸幅面包括A0、A1、A2和A3等，可针对每种标准幅面图纸定义一个样板图，其扩展名为“.dwt”，包含的内容有各类图层、工程文字样式、工程标注样式、图框、标题栏及会签栏等。当要创建新图样时，可指定已定义的样板图为原始图，这样就将样板图中的标准设置全部传递给了新图样。
【案例12.5】绘制建筑详图，如图所示。两个详图的绘图比例分别为1:10和1:20，图幅采用A3幅面，出图比例1:10。
绘图过程如下。
1.画墙体、楼板及雨篷等
2.形成墙面、门及楼板面构造等
3.绘制栏杆大样图及插入图框
