第13章 综合设计

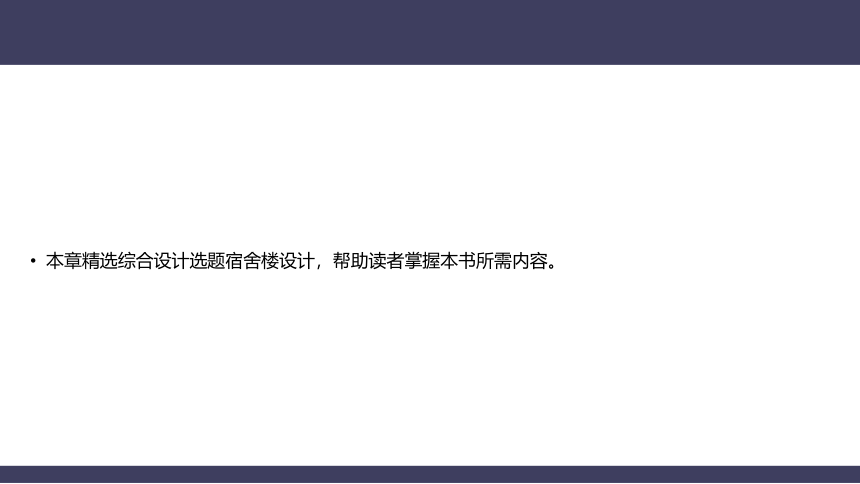

本章精选综合设计选题宿舍楼设计，帮助读者掌握本书所需内容。
1．基本要求
基本绘图命令、编辑命令和标注命令的使用。
2．目标
底层平面图的最终效果图如图所示。
3．操作提示
（1）应用“直线”“偏移”和“矩形阵列”命令，按图所示绘制定位轴线网格。
（2）利用“矩形”“图案填充”“矩形阵列”命令，按图所示进行柱布置。

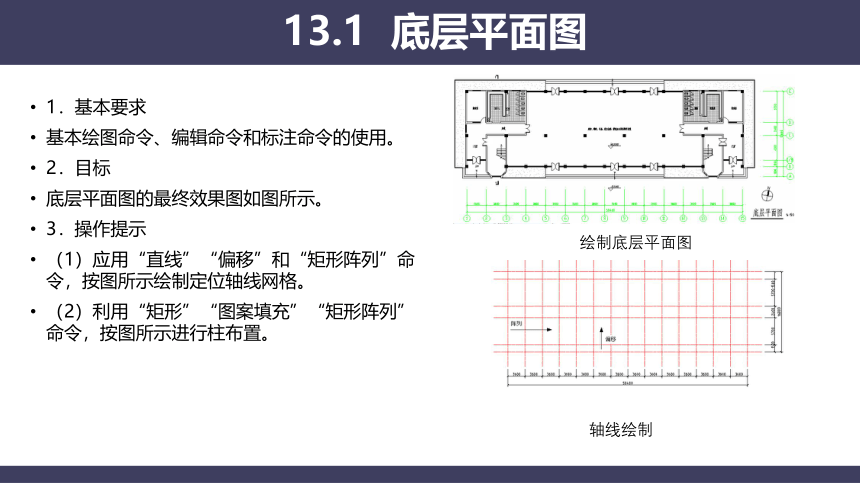

13.1 底层平面图
绘制底层平面图
轴线绘制

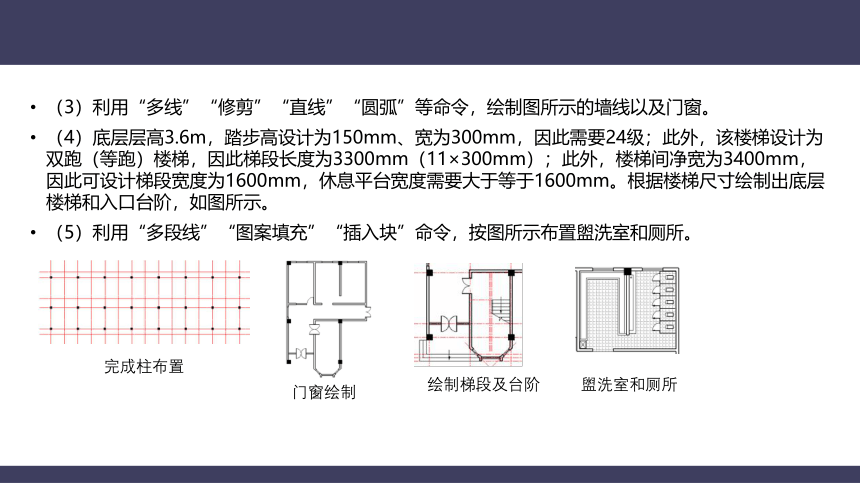

（3）利用“多线”“修剪”“直线”“圆弧”等命令，绘制图所示的墙线以及门窗。
（4）底层层高3.6m，踏步高设计为150mm、宽为300mm，因此需要24级；此外，该楼梯设计为双跑（等跑）楼梯，因此梯段长度为3300mm（11×300mm）；此外，楼梯间净宽为3400mm，因此可设计梯段宽度为1600mm，休息平台宽度需要大于等于1600mm。根据楼梯尺寸绘制出底层楼梯和入口台阶，如图所示。
（5）利用“多段线”“图案填充”“插入块”命令，按图所示布置盥洗室和厕所。
完成柱布置
门窗绘制
绘制梯段及台阶
盥洗室和厕所

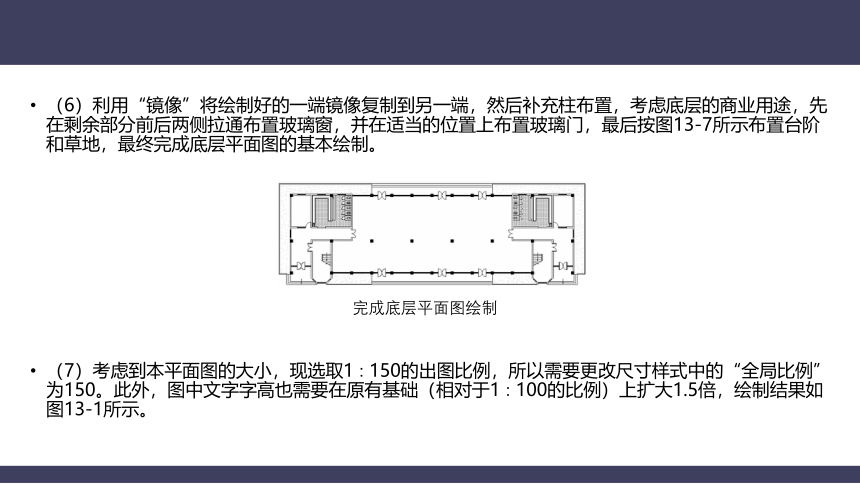

（6）利用“镜像”将绘制好的一端镜像复制到另一端，然后补充柱布置，考虑底层的商业用途，先在剩余部分前后两侧拉通布置玻璃窗，并在适当的位置上布置玻璃门，最后按图13-7所示布置台阶和草地，最终完成底层平面图的基本绘制。
（7）考虑到本平面图的大小，现选取1∶150的出图比例，所以需要更改尺寸样式中的“全局比例”为150。此外，图中文字字高也需要在原有基础（相对于1∶100的比例）上扩大1.5倍，绘制结果如图13-1所示。
完成底层平面图绘制
1．基本要求
基本绘图命令、编辑命令和标注命令的使用。
2．目标
标准层平面图的最终效果图如图所示。
3．操作提示
（1）复制底层平面图到其正上方，并进行修改整理，绘制结果如图所示。
（2）通过复制楼梯间左侧的房间墙线和门窗来简化宿舍的绘制，如图所示。
（3）阳台进深为1600mm（至阳台结构底板外边缘），每个阳台栏杆分三段，两边为金属栏杆，中间部分为实心栏板，如图1所示。

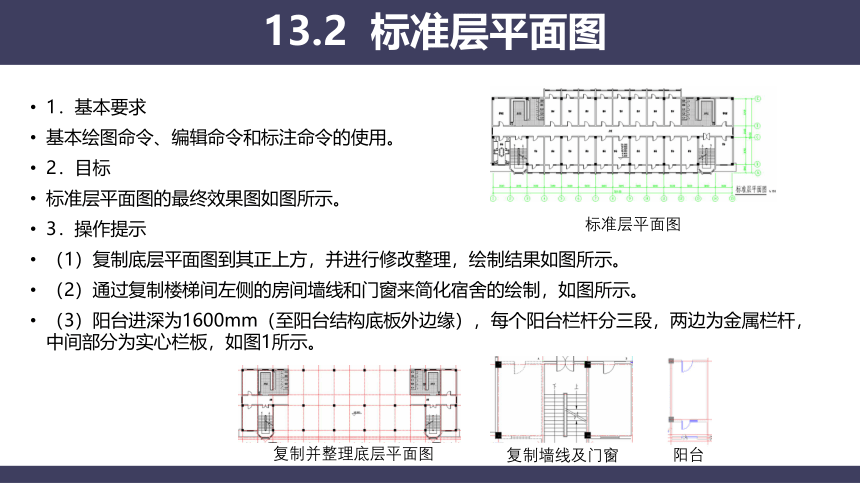

13.2 标准层平面图
标准层平面图
复制并整理底层平面图
复制墙线及门窗
阳台

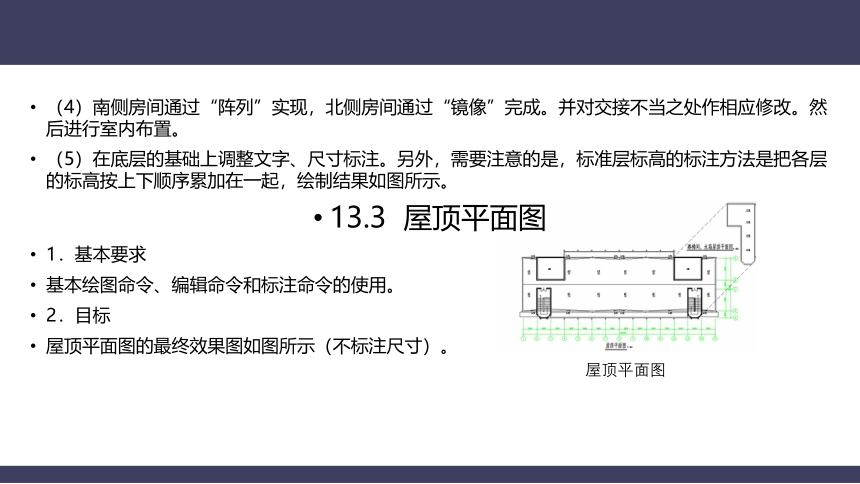

（4）南侧房间通过“阵列”实现，北侧房间通过“镜像”完成。并对交接不当之处作相应修改。然后进行室内布置。
（5）在底层的基础上调整文字、尺寸标注。另外，需要注意的是，标准层标高的标注方法是把各层的标高按上下顺序累加在一起，绘制结果如图所示。
13.3 屋顶平面图
1．基本要求
基本绘图命令、编辑命令和标注命令的使用。
2．目标
屋顶平面图的最终效果图如图所示（不标注尺寸）。
屋顶平面图
3．操作提示
（1）将标准层平面图复制到其正上方，在“屋面”图层中沿房屋周边绘制出女儿墙、阳台雨篷等看线内容。然后将楼梯间、盥洗室、厕所部分保留下来，其他标准层图线内容删去，结果如图所示。
（2）在宿舍楼屋顶平面图的基础上，分别由楼梯间、水箱的两个相对角点引出45°虚线，在斜上方适当位置绘制楼梯间、水箱屋面，如图所示。
（3）本着屋面流水线路短捷、檐沟流水畅通、雨水口负荷适中的原则，宿舍楼屋面采用双坡有组织外排水形式，共设置8个落水口，屋面排水坡度为3%，檐沟纵向排水坡度为1%。楼梯间、水箱屋面采用单坡有组织排水，排水坡度为1%。在绘制时，首先确定落水管位置，然后绘制屋面及檐沟分水线，最后绘制坡度符号及标注。绘制结果如图所示。
屋面绘制
楼梯间、水箱屋面绘制
1．基本要求
基本绘图命令、编辑命令和标注命令的使用。
2．目标
标准层平面图的最终效果图如图所示。
3．操作提示
（1）绘制出整个立面的雏形，包括地平线、各楼层层间线、最外轮廓线、横向定位轴线，如图所示。
（2）底层立面图包括3个部分，即入口、楼梯间及台阶、商店门窗，如图所示。
（3）标准层立面单元制作包括3项内容，即左端房间窗户、楼梯间窗户和宿舍阳台及窗户，如图所示。
（4）利用“阵列”和“复制”命令，完成立面图的绘制，如图所示。
（5）插入配景树木，完成配景。利用“快速标注”命令标注尺寸，完成立面图的绘制，如图所示。
13.4 立面图绘制
绘制某宿舍楼立面图
前期线条绘制
底层立面
标准层立面单元
镜像复制
1．基本要求
基本绘图命令、编辑命令和标注命令的使用。
2．目标
标准层平面图的最终效果图如图所示（不标注尺寸）。
3．操作提示
（1）在立面图同一地平线位置上绘制1-1剖面图，采用前面提到的侧面正投影绘制的方法，引出水平方向的墙、柱定位轴线和竖直方向上的楼层、屋顶定位辅助线，并绘制出剖切线，为下面逐项绘制做准备，如图所示。
13.5 剖面图绘制
绘制某宿舍楼剖面图
（2）底层剖面图绘制包括两部分：一是墙柱、门窗、楼板，二是楼梯间，如图所示。
（3）标准层剖面图绘制包括三部分：一是墙柱、门窗、楼板，二是楼梯，三是楼层组装，如图所示。
（4）按出屋面楼梯间、屋面女儿墙、隔热层以及水箱的要求进行修改，并在倒数第二层现有楼梯栏杆的基础上补充绘制出横杆和立杆，以表现所有楼梯栏杆，绘制结果如图所示。
（5）完成配景、文字及尺寸标注，标注结果如图所示。
前期线条绘制
完成底层绘制
标准层阵列复制
顶层修改
1．基本要求
基本绘图命令、编辑命令和标注命令的使用。
2．目标
外墙身详图的最终效果图如图所示。
3．操作提示
（1）根据宿舍楼的2-2剖面图（见图），将墙身节点①处的图形（包括定位轴线）复制到绘制详图的地方，如图所示。
（2）借助辅助界线将外围不需要的图线修剪掉，绘制结果如图所示。
13.6 外墙身详图绘制
外墙身详图
（3）利用“直线”“复制”和“旋转”命令，绘制屋面防水层，如图所示。
某宿舍楼2-2剖面图
复制节点部分图形
修剪节点部分图形
屋面防水层
（4）采用高分子卷材防水，采用上述类似方法绘制挑檐防水层。绘制结果如图所示。
（5）挑檐外边缘采用水泥钉通长压条压住，然后用油膏和砂浆盖缝，挑檐外边缘收头，如图所示。
（6）该详图刚性防水层延伸至泛水，泛水高300mm。泛水处防水层与女儿墙面间作沥青麻丝嵌缝，外盖金属板。绘制结果如图所示。
（7）首先绘制出压顶的断面轮廓，然后绘制钢筋符号，女儿墙压顶如图所示。注意抹灰层的形式，以便排水和滴水。
挑檐防水层绘制
挑檐外边缘收头
屋面和挑檐内侧泛水
女儿墙压顶
（8）该架空隔热间层净空高度为240mm，采用120mm×240mm×240mm的砖墩支撑，上铺30mm厚600mm×600mm大小的C15混凝土板。架空层周边与女儿墙的间距为500mm，以保证空气流通。绘制结果如图所示。
（9）采用“图案填充”命令，依次填充各种材料图例，填充结果如图所示。
（10）进行文字、尺寸及符号标注，标注结果如图所示。
架空隔热间层
图案填充
