第12章 文字与标注2
建筑 CAD

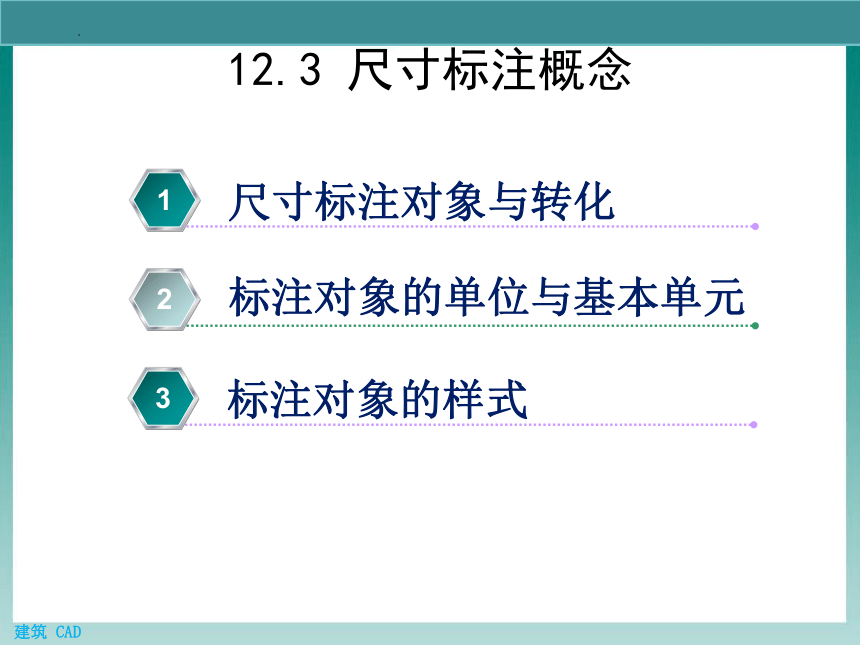

12.3 尺寸标注概念
1
2
尺寸标注对象与转化
标注对象的单位与基本单元
3
标注对象的样式
12.3.1 尺寸标注对象与转化

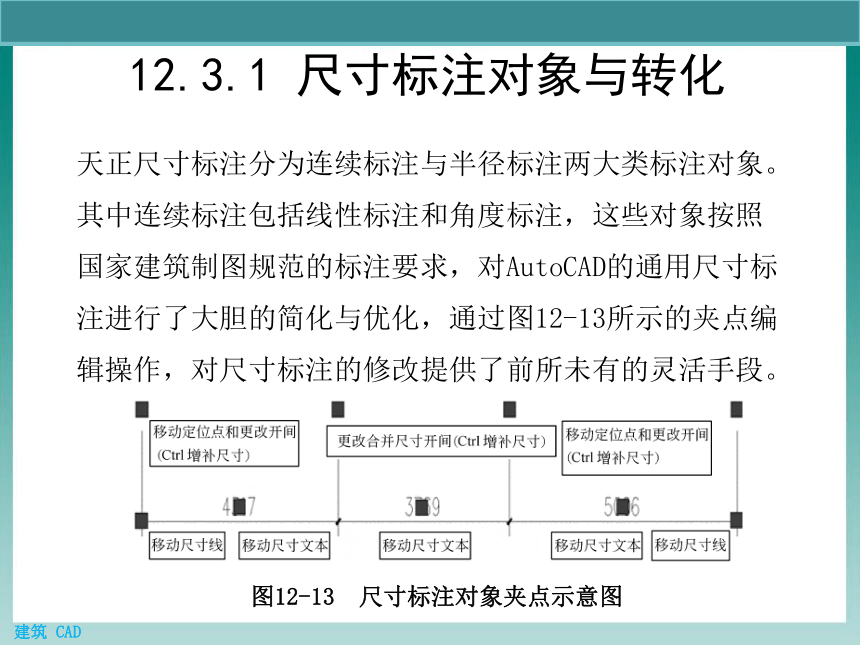

天正尺寸标注分为连续标注与半径标注两大类标注对象。其中连续标注包括线性标注和角度标注，这些对象按照国家建筑制图规范的标注要求，对AutoCAD的通用尺寸标注进行了大胆的简化与优化，通过图12-13所示的夹点编辑操作，对尺寸标注的修改提供了前所未有的灵活手段。
图12-13 尺寸标注对象夹点示意图
12.3.2 标注对象的单位与基本单元

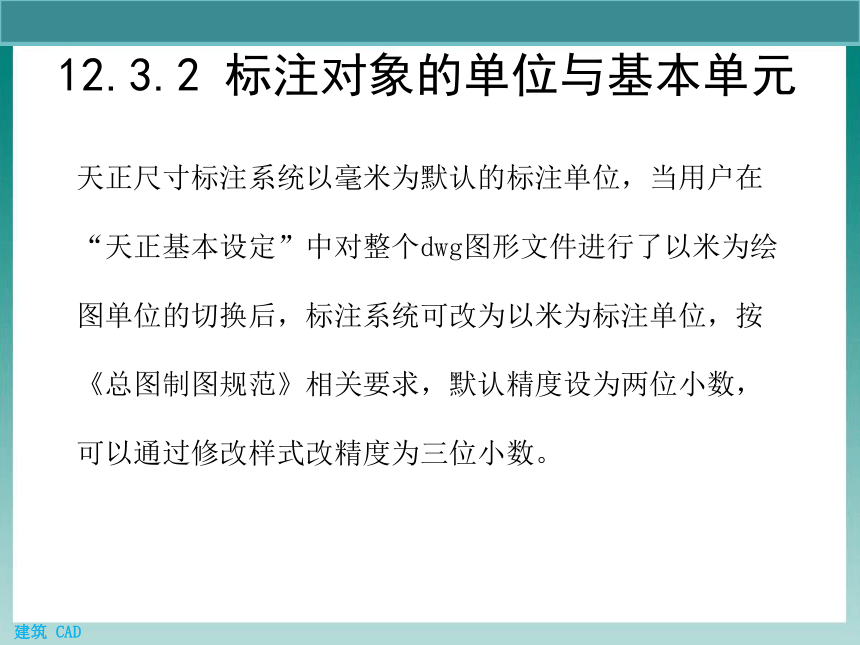

天正尺寸标注系统以毫米为默认的标注单位，当用户在“天正基本设定”中对整个dwg图形文件进行了以米为绘图单位的切换后，标注系统可改为以米为标注单位，按《总图制图规范》相关要求，默认精度设为两位小数，可以通过修改样式改精度为三位小数。
12.3.3 标注对象的样式

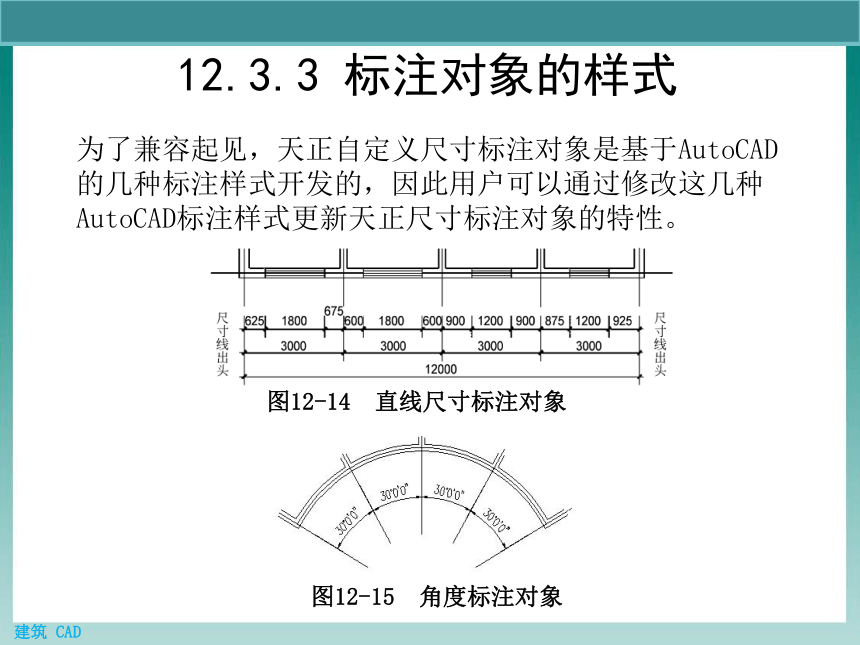

为了兼容起见，天正自定义尺寸标注对象是基于AutoCAD的几种标注样式开发的，因此用户可以通过修改这几种AutoCAD标注样式更新天正尺寸标注对象的特性。
图12-15 角度标注对象
图12-14 直线尺寸标注对象

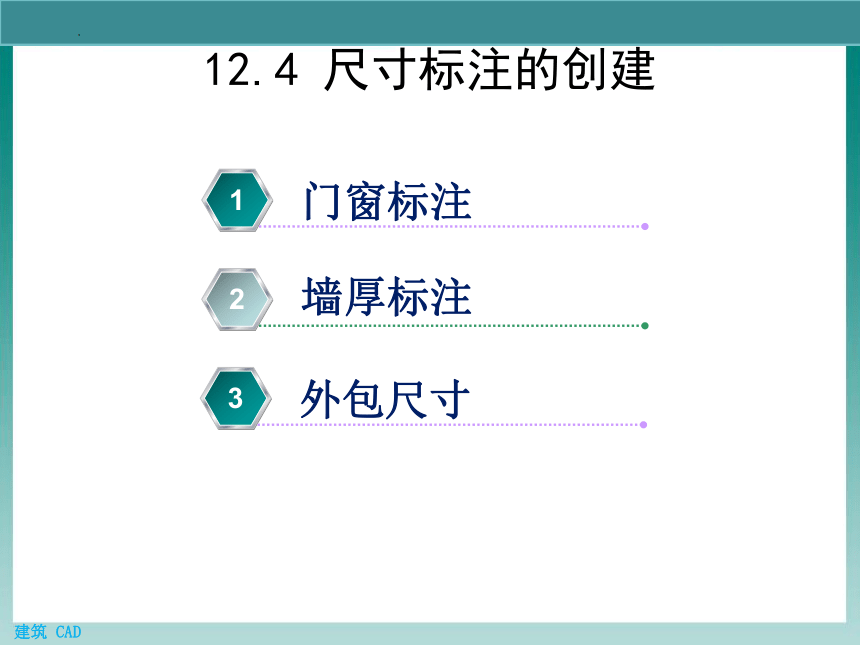

12.4 尺寸标注的创建
1
2
门窗标注
墙厚标注
3
外包尺寸
12.4.1 门窗标注

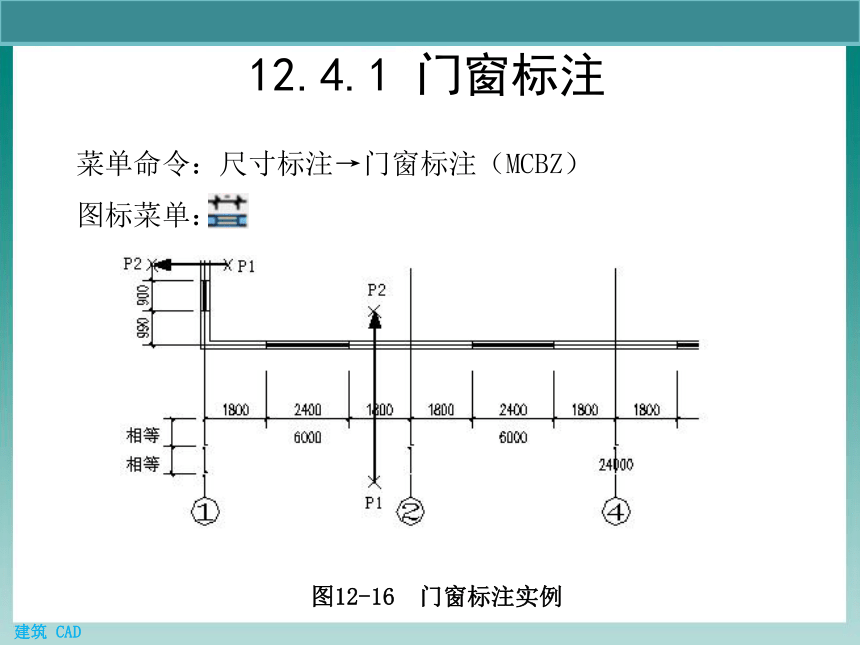

菜单命令：尺寸标注→门窗标注（MCBZ）
图标菜单：
图12-16 门窗标注实例
12.4.2 墙厚标注

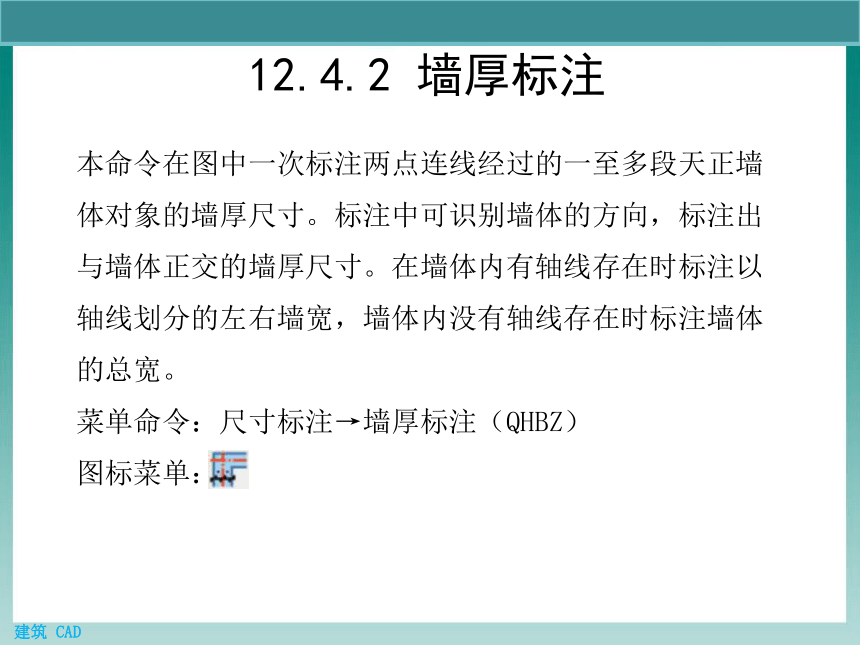

本命令在图中一次标注两点连线经过的一至多段天正墙体对象的墙厚尺寸。标注中可识别墙体的方向，标注出与墙体正交的墙厚尺寸。在墙体内有轴线存在时标注以轴线划分的左右墙宽，墙体内没有轴线存在时标注墙体的总宽。
菜单命令：尺寸标注→墙厚标注（QHBZ）
图标菜单：
12.4.3 外包尺寸

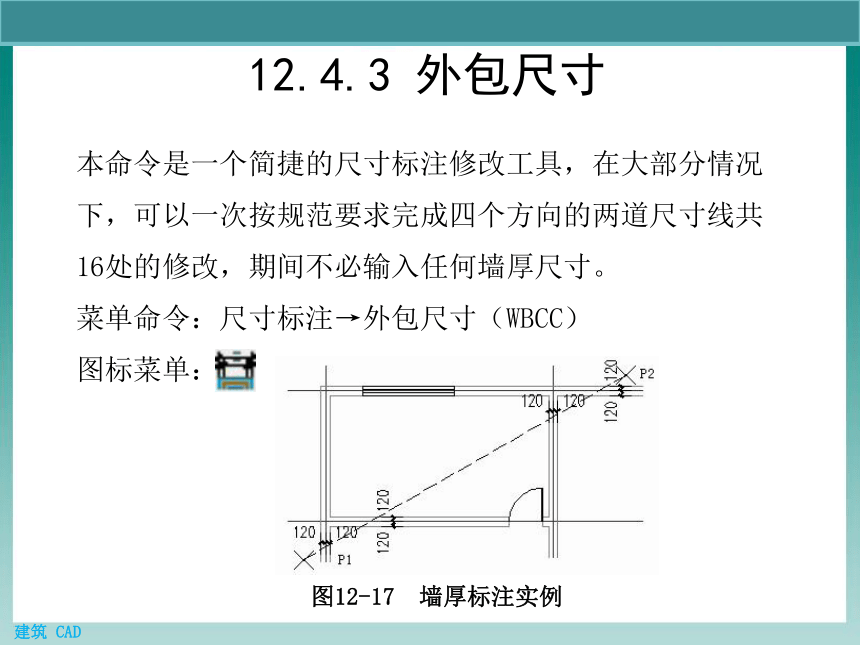

本命令是一个简捷的尺寸标注修改工具，在大部分情况下，可以一次按规范要求完成四个方向的两道尺寸线共16处的修改，期间不必输入任何墙厚尺寸。
菜单命令：尺寸标注→外包尺寸（WBCC）
图标菜单：
图12-17 墙厚标注实例
12.4.3 外包尺寸
图12-18 外包尺寸标注实例
12.5 符号标注
1
2
符号标注的概念
符号标注的内容
12.5.1 符号标注的概念
按照建筑制图的国标工程符号规定画法，天正软件提供了一整套的自定义工程符号对象。这些符号对象可以方便地绘制剖切号、指北针、引注箭头，绘制各种详图符号、引出标注符号。使用自定义工程符号对象，不是简单地插入符号图块，而是在图上添加了代表建筑工程专业含义的图形符号对象，工程符号对象提供了专业夹点定义并且内部保存有对象特性数据。
12.5.2 符号标注的内容
天正的工程符号对象可随图形指定范围的绘图比例的改变，对符号大小，文字字高等参数进行适应性调整以满足规范的要求。
图12-19 各种工程符号标注
12.6 坐标标高符号
1
2
标注状态设置
标高标注
3
4
剖面剖切
画指北针
12.6.1 标注状态设置
标注的状态分动态标注和静态标注两种，移动和复制后的坐标受状态开关项的控制：
① 动态标注状态下，移动和复制后的坐标数据将自动与世界坐标系一致，适用于整个dwg文件仅仅布置一个总平面图的情况；
② 静态标注状态下，移动和复制后的坐标数据不改变原值，例如在一个dwg上复制同一总平面，绘制绿化、交通的等不同类别图纸，此时只能使用静态标注。
12.6.2 标高标注
菜单命令：符号标注→标高标注（BGBZ）
图标菜单：
图12-21 标高在位编辑
图12-20 标高对话框
12.6.2 标高标注
图12-23 楼层地坪标高的标注
图12-22 标高的动态复制
12.6.3 剖面剖切
菜单命令：符号标注→剖面剖切（PMPQ）
图标菜单：
图12-24 剖面剖切符号实例
12.6.4 画指北针
菜单命令：符号标注→画指北针（HZBZ）
图标菜单：
图12-25 指北针对象
THANKS
感谢聆听
