第10章 绘制建筑立面图

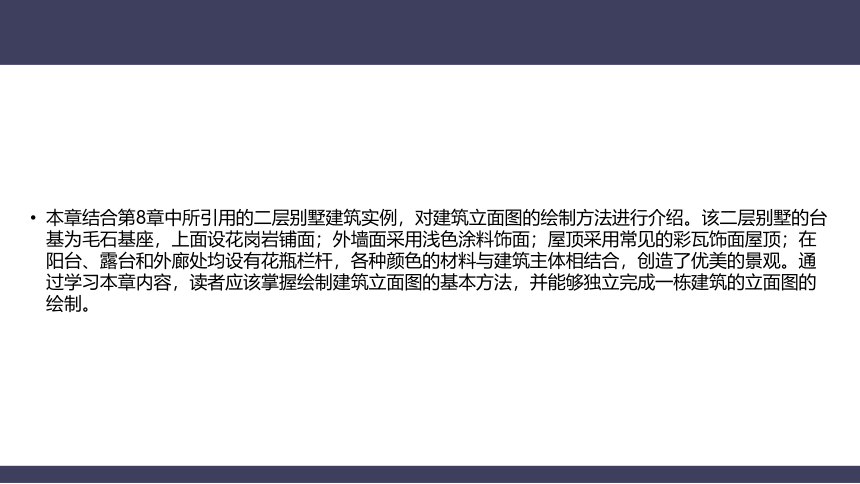

本章结合第8章中所引用的二层别墅建筑实例，对建筑立面图的绘制方法进行介绍。该二层别墅的台基为毛石基座，上面设花岗岩铺面；外墙面采用浅色涂料饰面；屋顶采用常见的彩瓦饰面屋顶；在阳台、露台和外廊处均设有花瓶栏杆，各种颜色的材料与建筑主体相结合，创造了优美的景观。通过学习本章内容，读者应该掌握绘制建筑立面图的基本方法，并能够独立完成一栋建筑的立面图的绘制。

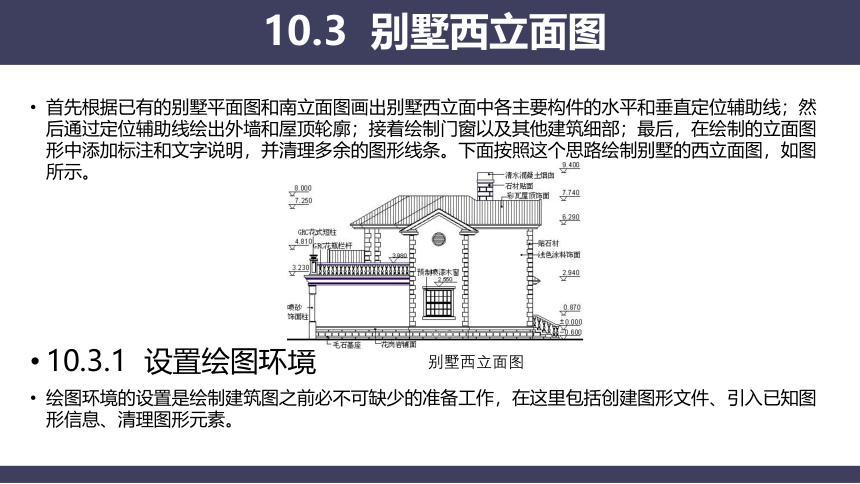

首先根据已有的别墅平面图和南立面图画出别墅西立面中各主要构件的水平和垂直定位辅助线；然后通过定位辅助线绘出外墙和屋顶轮廓；接着绘制门窗以及其他建筑细部；最后，在绘制的立面图形中添加标注和文字说明，并清理多余的图形线条。下面按照这个思路绘制别墅的西立面图，如图所示。
10.3.1 设置绘图环境
绘图环境的设置是绘制建筑图之前必不可缺少的准备工作，在这里包括创建图形文件、引入已知图形信息、清理图形元素。
10.3 别墅西立面图
别墅西立面图

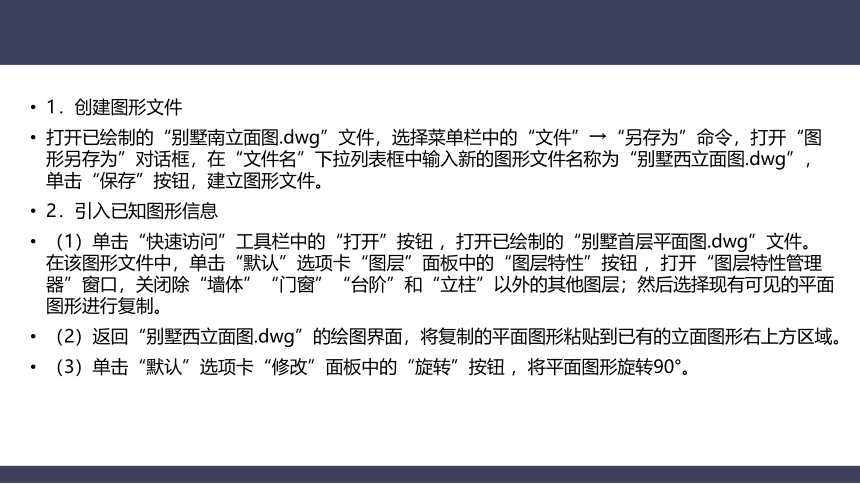

1．创建图形文件
打开已绘制的“别墅南立面图.dwg”文件，选择菜单栏中的“文件”→“另存为”命令，打开“图形另存为”对话框，在“文件名”下拉列表框中输入新的图形文件名称为“别墅西立面图.dwg”，单击“保存”按钮，建立图形文件。
2．引入已知图形信息
（1）单击“快速访问”工具栏中的“打开”按钮 ，打开已绘制的“别墅首层平面图.dwg”文件。在该图形文件中，单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”窗口，关闭除“墙体”“门窗”“台阶”和“立柱”以外的其他图层；然后选择现有可见的平面图形进行复制。
（2）返回“别墅西立面图.dwg”的绘图界面，将复制的平面图形粘贴到已有的立面图形右上方区域。
（3）单击“默认”选项卡“修改”面板中的“旋转”按钮 ，将平面图形旋转90°。

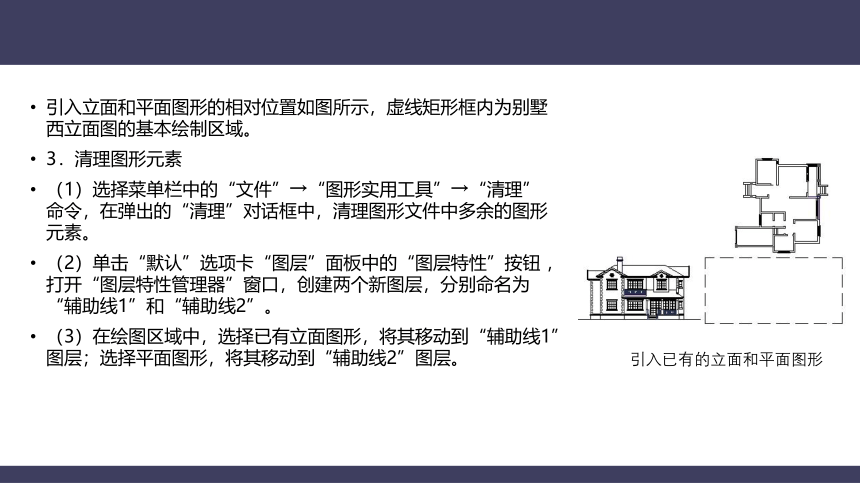

引入立面和平面图形的相对位置如图所示，虚线矩形框内为别墅西立面图的基本绘制区域。
3．清理图形元素
（1）选择菜单栏中的“文件”→“图形实用工具”→“清理”命令，在弹出的“清理”对话框中，清理图形文件中多余的图形元素。
（2）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”窗口，创建两个新图层，分别命名为“辅助线1”和“辅助线2”。
（3）在绘图区域中，选择已有立面图形，将其移动到“辅助线1”图层；选择平面图形，将其移动到“辅助线2”图层。
引入已有的立面和平面图形

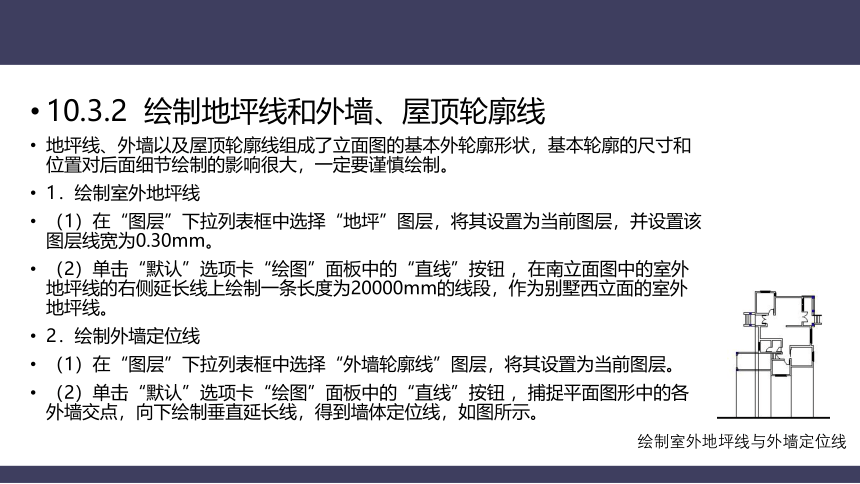

10.3.2 绘制地坪线和外墙、屋顶轮廓线
地坪线、外墙以及屋顶轮廓线组成了立面图的基本外轮廓形状，基本轮廓的尺寸和位置对后面细节绘制的影响很大，一定要谨慎绘制。
1．绘制室外地坪线
（1）在“图层”下拉列表框中选择“地坪”图层，将其设置为当前图层，并设置该图层线宽为0.30mm。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，在南立面图中的室外地坪线的右侧延长线上绘制一条长度为20000mm的线段，作为别墅西立面的室外地坪线。
2．绘制外墙定位线
（1）在“图层”下拉列表框中选择“外墙轮廓线”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，捕捉平面图形中的各外墙交点，向下绘制垂直延长线，得到墙体定位线，如图所示。
绘制室外地坪线与外墙定位线

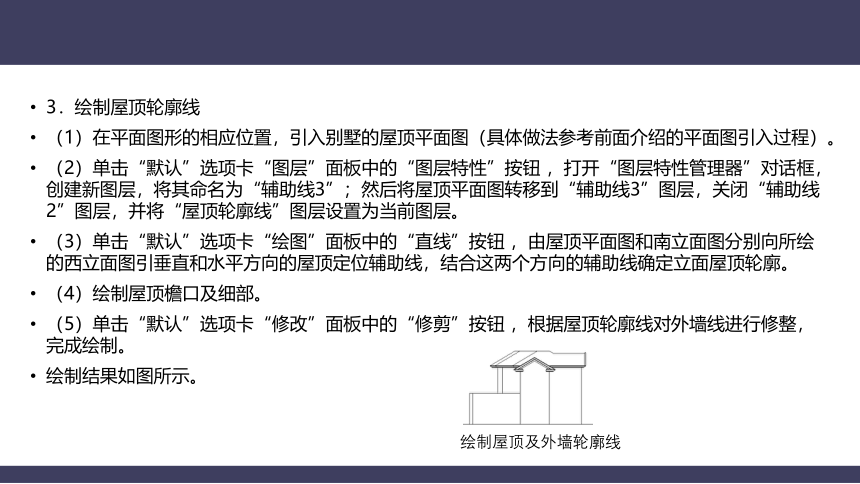

3．绘制屋顶轮廓线
（1）在平面图形的相应位置，引入别墅的屋顶平面图（具体做法参考前面介绍的平面图引入过程）。
（2）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将其命名为“辅助线3”；然后将屋顶平面图转移到“辅助线3”图层，关闭“辅助线2”图层，并将“屋顶轮廓线”图层设置为当前图层。
（3）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，由屋顶平面图和南立面图分别向所绘的西立面图引垂直和水平方向的屋顶定位辅助线，结合这两个方向的辅助线确定立面屋顶轮廓。
（4）绘制屋顶檐口及细部。
（5）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，根据屋顶轮廓线对外墙线进行修整，完成绘制。
绘制结果如图所示。
绘制屋顶及外墙轮廓线
10.3.3 绘制台基和立柱
台基和立柱的绘制方法和10.2.4节的绘制方法大致相同。
1．绘制台基
台基的绘制可以采用以下两种方法。
利用偏移室外地坪线的方法绘制水平台基线。
根据已有的平面和立面图形，依靠定位辅助线，确定台基轮廓。
绘制结果如图所示。
2．绘制立柱
在本图中有3处立柱，其中两入口处立柱尺度较小，而车库立柱则尺度更大些。此处仅介绍车库立柱的绘制方法。
（1）在“图层”下拉列表框中选择“立柱”图层，将其设置为当前图层。
（2）绘制柱基。
（3）绘制柱身。
绘制台基

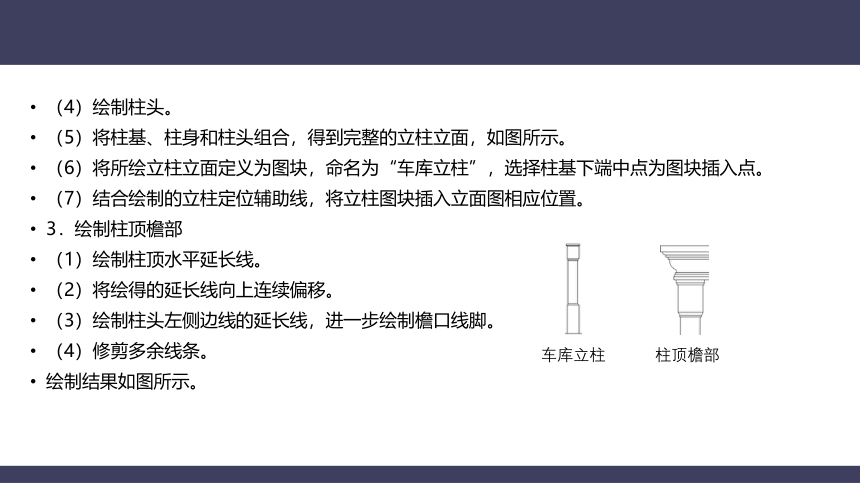

（4）绘制柱头。
（5）将柱基、柱身和柱头组合，得到完整的立柱立面，如图所示。
（6）将所绘立柱立面定义为图块，命名为“车库立柱”，选择柱基下端中点为图块插入点。
（7）结合绘制的立柱定位辅助线，将立柱图块插入立面图相应位置。
3．绘制柱顶檐部
（1）绘制柱顶水平延长线。
（2）将绘得的延长线向上连续偏移。
（3）绘制柱头左侧边线的延长线，进一步绘制檐口线脚。
（4）修剪多余线条。
绘制结果如图所示。
车库立柱
柱顶檐部
10.3.4 绘制雨篷、台阶与露台
在西立面图中，有可以看到的雨篷、台阶和露台，有必要将其绘制出来。
1．绘制入口雨篷
（1）在“图层”下拉列表框中选择“雨篷”图层，将其设置为当前图层。
（2）结合平面图和雨篷标高确定雨篷位置，即雨篷檐口距地坪线垂直距离为3300mm，且雨篷可见伸出长度为220mm。
（3）从左侧南立面图中选择雨篷右檐部分，进行复制，并选择其最右侧端点为复制的基点，将其粘贴到西立面图中已确定的雨篷位置。
（4）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，对多余线条进行修剪，完成雨篷的绘制，如图所示。
按照同样的方法绘制北侧雨篷，如图所示。
南侧雨篷
北侧雨篷
2．绘制台阶侧立面
此处台阶指的是别墅南面入口处的台阶，台阶共4级踏步，两侧有花瓶栏杆。在西立面图中，该台阶侧面可见，如图所示。因此，这里介绍的是台阶侧立面的绘制方法。
（1）在“图层”下拉列表框中选择“台阶”图层，将其设置为当前图层。
（2）结合由平面图引入的定位辅助线，绘制台阶踏步侧面，如图所示。
（3）在每级踏步上方绘制栏杆基座，然后修剪基座线条，如图所示。
（4）在栏杆基座上插入花瓶栏杆。
（5）连接每根栏杆的右上角端点，得到扶手基线。
（6）扶手基线连续向上偏移两次。
（7）对多余的线条进行整理，完成台阶和栏杆的绘制，如图所示。
台阶与栏杆
台阶踏步
栏杆基座
3．绘制露台
车库上方为开敞露台，周围设有花瓶栏杆，角上立花式短柱，如图所示。
（1）在“图层”下拉列表框中选择“露台”图层，将其设置为当前图层。
（2）绘制底座。单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将车库檐部顶面水平线向上偏移，偏移量为30mm，作为栏杆底座。
（3）绘制栏杆。具体绘制方法如下。
① 单击“插入”选项卡“块”面板中的“插入块”按钮 ，在“名称”下拉菜单中选择“花瓶栏杆”，在露台最右侧距离别墅外墙150mm处，插入第一根花瓶栏杆。
② 单击“默认”选项卡“修改”面板中的“矩形阵列”按钮 ，设置行数为“1”、列数为“22”、列间距为“-250”，并在图中选取第①步插入的花瓶栏杆作为阵列对象。然后单击“确定”按钮，完成一组花瓶栏杆的绘制。
露台立面
（4）绘制扶手。单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将栏杆底座基线向上连续偏移，偏移量分别为630mm、20mm和100mm。
（5）绘制短柱。打开CAD图库，在图库中选择“花式短柱”图形模块，如图所示。对该图形模块进行适当尺度调整后，将其插入露台栏杆左侧位置，完成露台立面的绘制。
10.3.5 绘制门窗
在别墅西立面中，需要绘制的可见门窗有两处：一处为1800mm×1800mm的矩形木质旋窗，如图所示；另一处为直径800mm的百叶窗，如图所示。
花式短柱
1800mm×1800mm的矩形木质旋窗
直径800mm的百叶窗
绘制立面门窗的方法在前面已经有详尽的介绍，在这里不再详细叙述每一个绘制细节，只介绍立面门窗绘制的一般步骤。
（1）通过已有平面图形绘制门窗洞口定位辅助线，确立门窗洞口位置。
（2）打开CAD图库，选择合适的门窗图形模块进行复制，将其粘贴到立面图中相应的门窗洞口位置。
（3）删除门窗洞口定位辅助线。
（4）在外窗下方绘制矩形窗台，完成门窗绘制。
别墅西立面门窗绘制结果如图所示。
10.3.6 绘制其他建筑细部
最后绘制建筑细节部分，烟囱、外墙面贴石等。
1．绘制烟囱
在别墅西立面图中，烟囱的立面外形仍然是由4个大小不一但垂直中轴线都在同一直线上的矩形组成的，但由于观察方向的变化，烟囱可见面的宽度与南立面图中有所不同。
绘制西立面门窗
（1）在“图层”下拉列表框中选择“烟囱”图层，将其设置为当前图层。
（2）绘制4个矩形，矩形尺寸由上至下依次为900mm×450mm、1010mm×150mm、930mm×40mm和900mm×1020mm。
（3）将4个矩形连续组合起来，使它们的垂直中轴线都在同一条直线上。
（4）绘制定位线确定烟囱位置，然后将所绘烟囱图形插入立面图，如图所示。
2．绘制外墙面贴石
（1）在“图层”下拉列表框中选择“墙贴石”图层，将其设置为当前图层。
（2）单击“插入”选项卡“块”面板中的“插入块”按钮 ，在立面图中每个外墙转角处插入“贴石组”图块，如图所示。
烟囱西立面
墙面贴石
10.3.7 立面标注
在本立面图中，文字和标高的样式依然沿用南立面图中所使用的样式，标注方法也与前面介绍的基本相同。
1．立面材料做法标注
（1）用不同图案填充效果表示建筑立面各部分材料和做法。
（2）在命令行中输入“QLEADER”命令，绘制标注引线。
（3）在引线一端添加文字说明。
2．立面标高
（1）在“图层”下拉列表框中选择“标注”图层，将其设置为当前图层。
（2）在立面图中的相应位置插入标高符号。
（3）在标高符号上方添加相应标高数值，如图所示。
添加立面标注
10.3.8 清理多余图形元素
在绘制整个图形的过程中，会绘制一些辅助图形和辅助线以及图块等，图形绘制完成后，需要将其清理掉。
（1）单击“默认”选项卡“修改”面板中的“删除”按钮 ，将图中作为参考的平、立面图形和其他辅助线删除。
（2）选择菜单栏中的“文件”→“图形实用工具”→“清理”命令，弹出“清理”对话框。在该对话框中选择无用的数据和图形元素，单击“全部清理”按钮进行清理。
（3）单击“快速访问”工具栏中的“保存”按钮 ，保存图形文件，完成别墅西立面图的绘制。
图所示分别为别墅的东、北立面图。读者可参考前面介绍的建筑立面图绘制方法，绘制这两个方向的立面图。
10.4 别墅东立面图和北立面图
别墅东立面图
别墅北立面图
10.5.1 绘制别墅南立面图
1．目的要求
本实例绘制图所示的别墅南立面图，主要要求读者通过练习进一步熟悉和掌握南立面图的绘制方法。通过本实例，可以帮助读者学会完成立面图绘制的全过程。
2．操作提示
（1）绘图前准备。
（2）绘制室外地坪线、外墙定位线。
（3）绘制屋顶立面。
（4）绘制台基、台阶、立柱、栏杆、门窗。
（5）绘制其他建筑构件。
（6）标注尺寸及轴号。
（7）清理多余图形元素。
10.5 操作与实践
别墅南立面图
10.5.2 绘制别墅西立面图
1．目的要求
本实例绘制图所示的别墅西立面图，主要要求读者通过练习进一步熟悉和掌握西立面图的绘制方法。通过本实例，可以帮助读者学会完成西立面图绘制的全过程。
2．操作提示
（1）绘图前准备。
（2）绘制地坪线、外墙、屋顶轮廓线。
（3）绘制台基、立柱、雨篷、台阶、露台、门窗。
（4）绘制其他建筑细部。
（5）立面标注。
（6）清理多余图形元素。
别墅西立面图
