第11章 绘制建筑剖面图
剖面图是表达建筑室内空间关系的必备图纸，是建筑制图中的一个重要环节之一，其绘制方法与立面图相似，主要区别在于剖面图需要表示出被剖切构配件的截面形式及材料图案。在平面图、立面图的基础上学习剖面图绘制就方便得多。本章以别墅剖面图为例，介绍如何利用AutoCAD 2016绘制一个完整的建筑剖面图。
11.1.1 建筑剖面图概念及图示内容

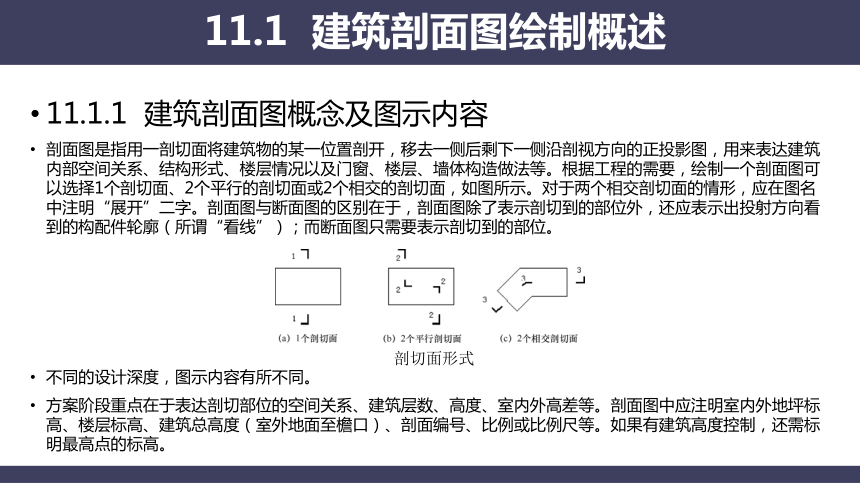

剖面图是指用一剖切面将建筑物的某一位置剖开，移去一侧后剩下一侧沿剖视方向的正投影图，用来表达建筑内部空间关系、结构形式、楼层情况以及门窗、楼层、墙体构造做法等。根据工程的需要，绘制一个剖面图可以选择1个剖切面、2个平行的剖切面或2个相交的剖切面，如图所示。对于两个相交剖切面的情形，应在图名中注明“展开”二字。剖面图与断面图的区别在于，剖面图除了表示剖切到的部位外，还应表示出投射方向看到的构配件轮廓（所谓“看线”）；而断面图只需要表示剖切到的部位。
不同的设计深度，图示内容有所不同。
方案阶段重点在于表达剖切部位的空间关系、建筑层数、高度、室内外高差等。剖面图中应注明室内外地坪标高、楼层标高、建筑总高度（室外地面至檐口）、剖面编号、比例或比例尺等。如果有建筑高度控制，还需标明最高点的标高。
11.1 建筑剖面图绘制概述
剖切面形式

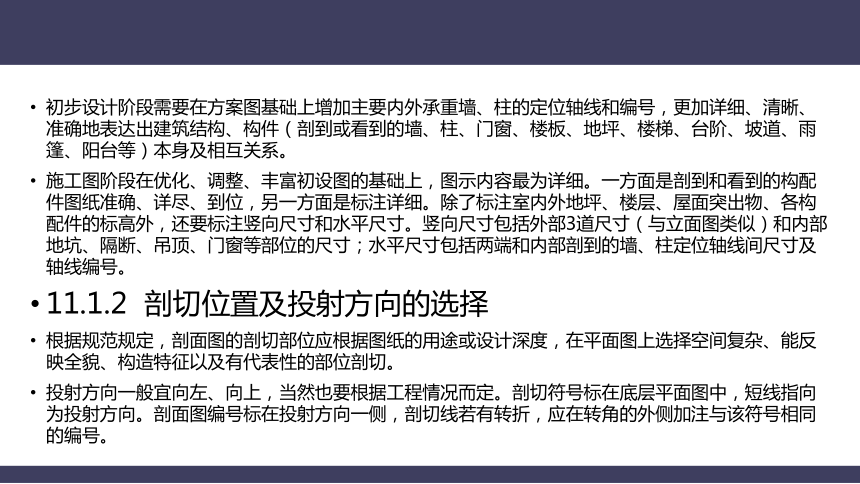

初步设计阶段需要在方案图基础上增加主要内外承重墙、柱的定位轴线和编号，更加详细、清晰、准确地表达出建筑结构、构件（剖到或看到的墙、柱、门窗、楼板、地坪、楼梯、台阶、坡道、雨篷、阳台等）本身及相互关系。
施工图阶段在优化、调整、丰富初设图的基础上，图示内容最为详细。一方面是剖到和看到的构配件图纸准确、详尽、到位，另一方面是标注详细。除了标注室内外地坪、楼层、屋面突出物、各构配件的标高外，还要标注竖向尺寸和水平尺寸。竖向尺寸包括外部3道尺寸（与立面图类似）和内部地坑、隔断、吊顶、门窗等部位的尺寸；水平尺寸包括两端和内部剖到的墙、柱定位轴线间尺寸及轴线编号。
11.1.2 剖切位置及投射方向的选择
根据规范规定，剖面图的剖切部位应根据图纸的用途或设计深度，在平面图上选择空间复杂、能反映全貌、构造特征以及有代表性的部位剖切。
投射方向一般宜向左、向上，当然也要根据工程情况而定。剖切符号标在底层平面图中，短线指向为投射方向。剖面图编号标在投射方向一侧，剖切线若有转折，应在转角的外侧加注与该符号相同的编号。
11.1.3 剖面图绘制的一般步骤

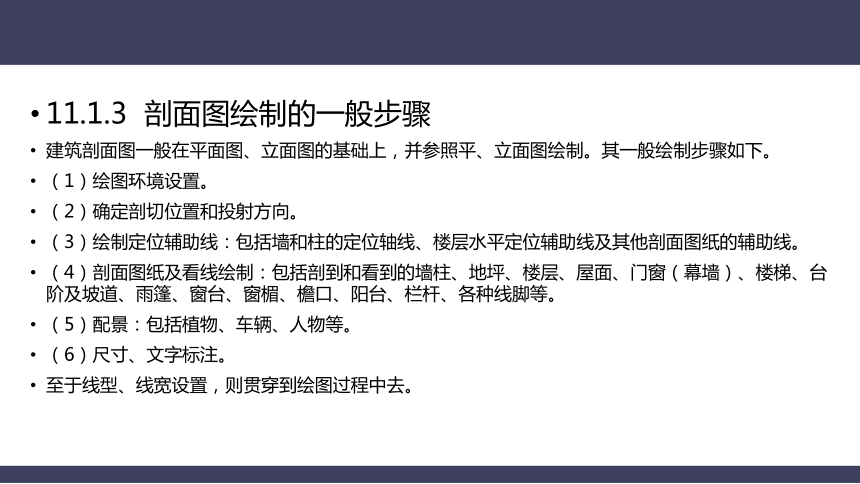

建筑剖面图一般在平面图、立面图的基础上，并参照平、立面图绘制。其一般绘制步骤如下。
（1）绘图环境设置。
（2）确定剖切位置和投射方向。
（3）绘制定位辅助线：包括墙和柱的定位轴线、楼层水平定位辅助线及其他剖面图纸的辅助线。
（4）剖面图纸及看线绘制：包括剖到和看到的墙柱、地坪、楼层、屋面、门窗（幕墙）、楼梯、台阶及坡道、雨篷、窗台、窗楣、檐口、阳台、栏杆、各种线脚等。
（5）配景：包括植物、车辆、人物等。
（6）尺寸、文字标注。
至于线型、线宽设置，则贯穿到绘图过程中去。

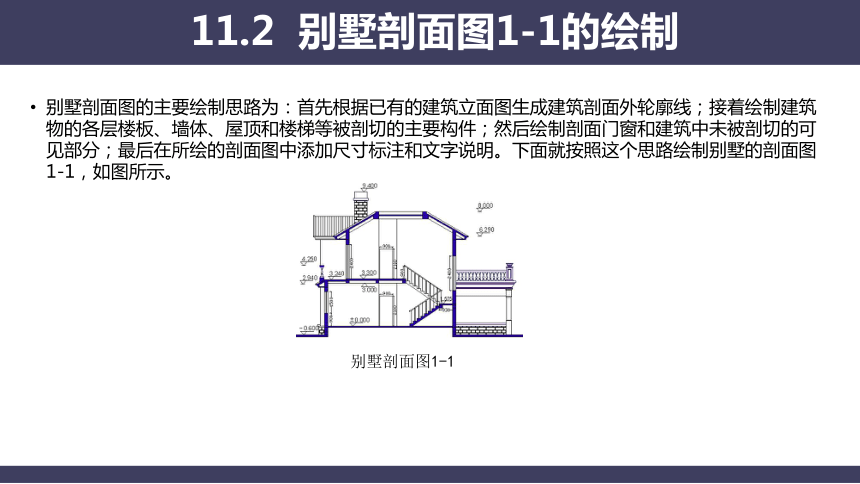

别墅剖面图的主要绘制思路为：首先根据已有的建筑立面图生成建筑剖面外轮廓线；接着绘制建筑物的各层楼板、墙体、屋顶和楼梯等被剖切的主要构件；然后绘制剖面门窗和建筑中未被剖切的可见部分；最后在所绘的剖面图中添加尺寸标注和文字说明。下面就按照这个思路绘制别墅的剖面图1-1，如图所示。
11.2 别墅剖面图1-1的绘制
别墅剖面图1-1
11.2.1 设置绘图环境

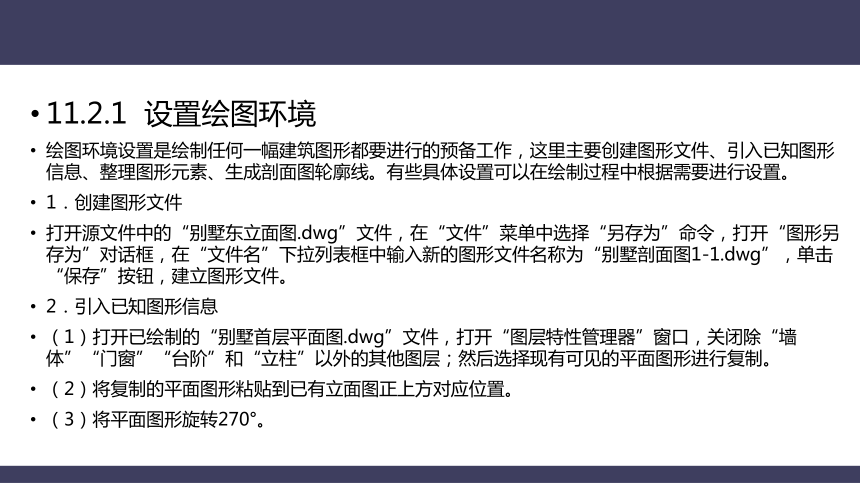

绘图环境设置是绘制任何一幅建筑图形都要进行的预备工作，这里主要创建图形文件、引入已知图形信息、整理图形元素、生成剖面图轮廓线。有些具体设置可以在绘制过程中根据需要进行设置。
1．创建图形文件
打开源文件中的“别墅东立面图.dwg”文件，在“文件”菜单中选择“另存为”命令，打开“图形另存为”对话框，在“文件名”下拉列表框中输入新的图形文件名称为“别墅剖面图1-1.dwg”，单击“保存”按钮，建立图形文件。
2．引入已知图形信息
（1）打开已绘制的“别墅首层平面图.dwg”文件，打开“图层特性管理器”窗口，关闭除“墙体”“门窗”“台阶”和“立柱”以外的其他图层；然后选择现有可见的平面图形进行复制。
（2）将复制的平面图形粘贴到已有立面图正上方对应位置。
（3）将平面图形旋转270°。
3．整理图形元素

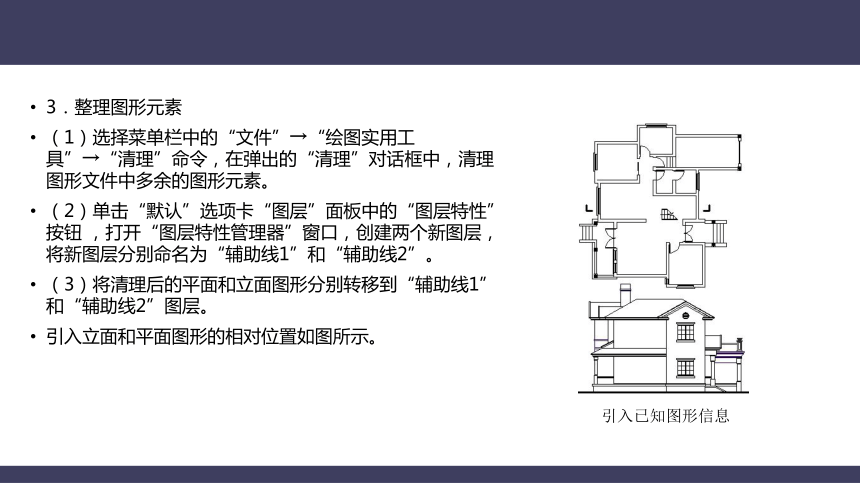

（1）选择菜单栏中的“文件”→“绘图实用工具”→“清理”命令，在弹出的“清理”对话框中，清理图形文件中多余的图形元素。
（2）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”窗口，创建两个新图层，将新图层分别命名为“辅助线1”和“辅助线2”。
（3）将清理后的平面和立面图形分别转移到“辅助线1”和“辅助线2”图层。
引入立面和平面图形的相对位置如图所示。
引入已知图形信息
4．生成剖面图轮廓线

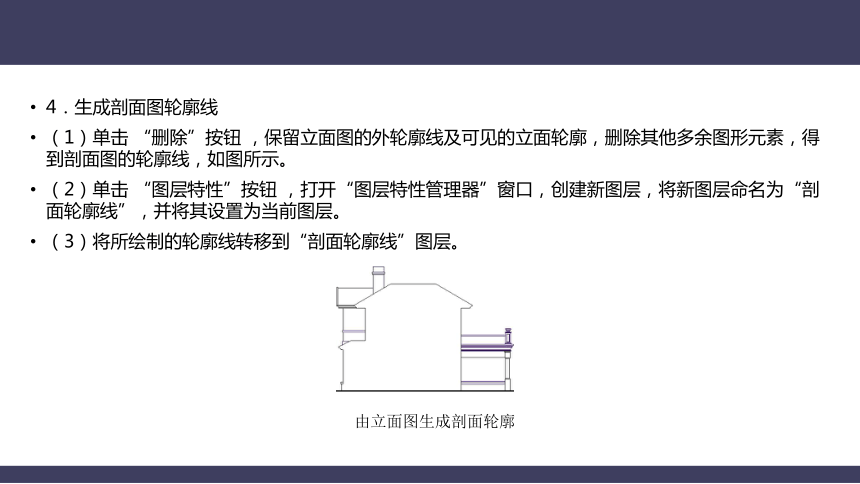

（1）单击 “删除”按钮 ，保留立面图的外轮廓线及可见的立面轮廓，删除其他多余图形元素，得到剖面图的轮廓线，如图所示。
（2）单击 “图层特性”按钮 ，打开“图层特性管理器”窗口，创建新图层，将新图层命名为“剖面轮廓线”，并将其设置为当前图层。
（3）将所绘制的轮廓线转移到“剖面轮廓线”图层。
由立面图生成剖面轮廓
11.2.2 绘制楼板与墙体
绘制楼板与墙体，主要是在定位线的基础上进行修剪出来的。
1．绘制楼板定位线
（1）打开“图层特性管理器”窗口，创建新图层，将新图层命名为“楼板”，并将其设置为当前图层。
（2）将室外地坪线向上连续偏移两次。
（3）结合已有剖面轮廓对所绘偏移线进行修剪，得到首层楼板位置。
（4）再次将室外地坪线向上连续偏移两次。
（5），结合已有剖面轮廓对所绘偏移线进行修剪，得到二层楼板位置，如图所示。
绘制楼板
2．绘制墙体定位线
（1）选择“墙体”图层，将其设置为当前图层。
（2）由已知平面图形向剖面方向引墙体定位线。
（3）结合已有剖面轮廓线修剪墙体定位线，如图所示。
3．绘制梁剖面
本别墅主要采用框架剪力墙结构，将楼板搁置于梁和剪力墙上。
梁的剖面宽度为240mm；首层楼板下方梁高为300mm，二层楼板下方梁高为200mm；梁的剖面形状为矩形。
（1）选择“楼板”图层，将其设置为当前图层。
（2）绘制尺寸为240mm×100mm的矩形。
（3）将绘制的矩形定义为图块，图块名称为“梁剖面”。
（4）在每层楼板下相应位置插入“梁剖面”图块，并根据梁的实际高度调整图块“y”方向比例数值（当该梁位于首层楼板下方时，设置“y”方向比例为3；当梁位于二层楼板下方时，设置“y”方向比例为2），如图所示。
绘制墙体定位线
绘制梁剖面
11.2.3 绘制屋顶和阳台
1．绘制屋顶剖面
（1）选择“屋顶轮廓线”图层，将其设置为当前图层。
（2）将图中坡屋面两侧轮廓线向内连续偏移3次。
（3）将图中坡屋面顶部水平轮廓线向下连续偏移3次。
（4）根据偏移所得的屋架定位线绘制屋架剖面。
2．绘制阳台和雨篷剖面
（1）选择“阳台”图层，将其设置为当前图层。
（2）将二层楼板的定位线向下偏移60mm，得到阳台板位置，对多余楼板和墙体线条进行修剪，得到阳台板剖面。
（3）选择“雨篷”图层，将其设置为当前图层。
（4）绘制阳台下方雨篷剖面，如图所示。
屋架剖面示意图
雨篷剖面示意图
3．绘制栏杆剖面
（1）选择“栏杆”图层，将其设置为当前图层。
（2）绘制基座。单击 “偏移”按钮 ，将栏杆基座外侧垂直轮廓线向右偏移，偏移量为320mm。然后单击 “修剪”按钮 ，结合基座水平定位线修剪多余线条，得到宽度为320mm的基座剖面轮廓。
（3）按照同样的方法绘制宽度为240mm的下栏板、宽度为320mm的栏杆扶手和宽度为240mm的扶手垫层剖面。
（4）单击 “插入块”按钮 ，在扶手与下栏板之间插入一根花瓶栏杆，使其底面中点与栏杆基座的上表面中点重合，如图所示。
阳台剖面
11.2.4 绘制楼梯
本别墅中仅有一处楼梯，该楼梯为常见的双跑形式。第一跑梯段有9级踏步，第二跑梯段有10级踏步；楼梯平台宽度为960mm，平台面标高为1.575m。下面介绍楼梯剖面的绘制方法。
1．绘制楼梯平台
（1）选择“楼梯”图层，将其设置为当前图层。
（2）将室内地坪线向上偏移1575mm，将楼梯间外墙的内侧墙线向左偏移960mm，并对多余线条进行修剪，得到楼梯平台的地坪线。然后将得到的楼梯地坪线向下偏移100mm，得到厚度为100mm的楼梯平台楼板。
（3）绘制楼梯梁。单击 “插入块”按钮 ，在楼梯平台楼板两端的下方插入“梁剖面”图块，并设置“y”方向缩放比例为2，如图所示。
绘制楼梯平台
2．绘制楼梯梯段
（1）单击 “多段线”按钮 ，以楼梯平台面左侧端点为起点，由上至下绘制第一跑楼梯踏步线。
（2）绘制第一跑梯段的底面线。具体绘制方法如下。
① 单击 “直线”按钮 ，分别以楼梯第一、二级踏步线下端点为起点，绘制两条垂直定位辅助线，设置辅助线的长度为120mm，确定梯段底面位置。
② 再次单击 “直线”按钮 ，连接两条垂直线段的下端点，绘制楼梯底面线条。
③ 单击 “延伸”按钮 ，延伸楼梯底面线条，使其与楼梯平台和室内地坪面相交。
④ 修剪并删除其他辅助线条，完成第一跑梯段的绘制，如图所示。
（3）绘制楼梯第二跑梯段。需要注意的是，此梯段最上面一级踏步高150mm，不同于其他踏步高度（175mm）。
（4）修剪多余的辅助线与楼板线。
绘制第一跑梯段
3．填充楼梯被剖切部分
由于楼梯平台与第一跑梯段均为被剖切部分，因此需要对这两处进行图案填充。
单击 “图案填充”按钮 ，打开“图案填充创建”选项卡，选择“填充图案”为“SOLID”，然后在绘图界面中选取需填充的楼梯剖断面（包括中部平台）进行填充。填充结果如图所示。
4．绘制楼梯栏杆
楼梯栏杆的高度为900mm，相邻两根栏杆的间距为230mm，栏杆的截面直径为20mm。
（1）在选择“栏杆”图层，将其设置为当前图层。
（2）选择 “多线样式”命令，创建新的多线样式，将其命名为“20mm栏杆”，在弹出的“新建多线样式”对话框中进行以下设置：选择直线起点和端点均不封口；元素偏移量首行设为“10”，第二行设为“-10”。最后单击“确定”按钮，完成对新多线样式的设置。
（3）选择 “多线”命令（或者在命令行中输入“ML”命令，执行多线命令），在命令行中选择多线对正方式为“无”，比例为“1”，样式为“20mm栏杆”；然后以楼梯每一级踏步线的中点为起点，向上绘制长度为900mm的多线。
（4）绘制扶手。单击“默认”选项卡“修改”面板中的“复制”按钮 ，将楼梯梯段底面线复制并粘贴到栏杆线上方端点处，得到扶手底面线条；接着单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将扶手底面线条向上偏移50mm，得到扶手上表面线条；然后单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制扶手端部线条。
（5）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，将楼梯上端护栏剖面填充为实体颜色。绘制完成的楼梯剖面如图所示。
填充梯段及平台剖面
楼梯剖面
11.2.5 绘制门窗
按照门窗与剖切面的相对位置关系，可以将剖面图中的门窗分为以下两种类型。
第一类为被剖切的门窗。这类门窗的绘制方法近似于平面图中的门窗画法，只是在方向、尺度及其他一些细节上略有不同。
第二类为未被剖切但仍可见的门窗。此类门窗的绘制方法同立面图中的门窗画法基本相同。下面分别通过剖面图中的门窗实例介绍这两类门窗的绘制。
操作步骤如下。
1．被剖切的门窗
在楼梯间的外墙上，有一处窗体被剖切，该窗高度为2400mm，窗底标高为2.500m。下面以该窗体为例介绍被剖切门窗的绘制方法。
（1）选择“门窗”图层，将其设置为当前图层。
（2）将室内地坪线向上连续偏移两次。
（3）单击 “延伸”按钮 ，使两条偏移线段均与外墙线正交。然后单击 “修剪”按钮 ，修剪墙体外部多余的线条，得到该窗体的上、下边线。
（4）单击 “偏移”按钮 ，将两侧墙线分别向内偏移，偏移量均为80mm。
（5）单击 “修剪”按钮 ，修剪窗线，完成窗体剖面绘制，如图所示。
2．未被剖切但仍可见的门窗
在剖面图中，有两处门可见，即首层工人房和二层客房的房间门。这两扇门的尺寸均为900mm×2100mm。下面以这两处门为例，介绍未被剖切但仍可见的门窗的绘制方法。
（1）单击 “偏移”按钮 ，将首层和二层地坪线分别向上偏移。
（2）单击 “直线”按钮 ，由平面图确定这两处门的水平位置，绘制门洞定位线。
（3）单击 “矩形”按钮 ，绘制尺寸为900mm×2100mm的矩形门立面，并将其定义为图块，图块名称为“900mm×2100mm立面门”。
（4）单击 “插入块”按钮 ，在已确定的门洞的位置，插入“900mm×2100mm立面门”图块，并删除定位辅助线，完成门的绘制，如图所示。
剖面图中的门窗
11.2.6 绘制室外地坪层
在建筑剖面图中，绘制室外地坪层与立面图中的绘制方法是相同的。
（1）在“图层”下拉列表框中选择“地坪”图层，将其设置为当前图层。
（2）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将室外地坪线向下偏移，偏移量为150mm，得到室外地坪层底面位置。
（3）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，结合被剖切的外墙，修剪地坪层线条，完成室外地坪层的绘制，如图所示。
绘制室外地坪层
11.2.7 填充被剖切的梁、板和墙体
在建筑剖面图中，被剖切的构件断面一般用实体填充表示。因此，需要使用“图案填充”命令，将所有被剖切的楼板、地坪、墙体、屋面、楼梯以及梁架等建筑构件的剖断面进行实体填充。
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“剖面填充”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，打开“图案填充创建”选项卡，选择“填充图案”为“SOLID”，然后在绘图界面中选取需填充的构件剖断面进行填充。填充结果如图所示。
填充构件剖断面
11.2.8 绘制剖面图中可见部分
在剖面图中，除以上绘制的被剖切的主体部分外，在被剖切外墙的外侧还有一部分是未被剖切到但却可见的。在绘制剖面图的过程中，这些可见部分同样不可忽视。这些可见部分是建筑剖面图的一部分，同样也是建筑立面的一部分，因此，其绘制方法可参考前面章节介绍的建筑立面图画法。
在本例中，由于剖面图是在已有立面图基础上绘制的，因此，在剖面图绘制的开始阶段，就选择性地保留了已有立面图的一部分，为此处的绘制提供了很大的方便。然而，保留部分并不是完全准确的，许多细节和变化都没有表现出来。所以，应该使用绘制立面图的具体方法，根据需要对已有立面的可见部分进行修整和完善。
在本例中需要修整和完善的可见部分包括车库上方露台、局部坡屋顶、烟囱和别墅室外台基等。绘制结果如图所示。
绘制剖面图中可见部分
11.2.9 剖面标注
一般情况下，在方案初步设计阶段，剖面图中的标注以剖面标高和门窗等构件尺寸为主，用来表明建筑内、外部空间以及各构件间的水平和垂直关系。
1．剖面标高
在剖面图中，一些主要构件的垂直位置需要通过标高来表示，如室内外地坪、楼板、屋面、楼梯平台等。
（1）选择“标注”图层，将其设置为当前图层。
（2）单击 “插入块”按钮 ，在相应标注位置插入标高符号。
（3）单击 “多行文字”按钮 ，在标高符号的长直线上方，添加相应的标高数值。
2．尺寸标注
在剖面图中，对门、窗和楼梯等构件应进行尺寸标注。
（1）单击 “标注样式”按钮 ，将“平面标注”设置为当前标注样式。
（2）单击 “线性”按钮 ，对各构件尺寸进行标注。最终结果如图所示。
11.3.1 绘制别墅1-1剖面图
1．目的要求
本实例绘制图所示的别墅1-1剖面图，要求读者通过练习进一步熟悉和掌握剖面图的绘制方法。通过本实例，可以帮助读者学会完成整个剖面图绘制的全过程。
2．操作提示
（1）修改图形。
（2）绘制折线及剖面。
（3）标注标高。
（4）标注尺寸及文字。
11.3 操作与实践
别墅1-1剖面图
11.3.2 绘制别墅2-2剖面图
1．目的要求
本实例绘制图所示的别墅2-2剖面图，要求读者通过练习进一步熟悉和掌握剖面图的绘制方法。通过本实例，可以帮助读者学会完成整个剖面图绘制的全过程。
2．操作提示
（1）修改图形并绘制折线及剖面。
（2）标注标高、尺寸及文字。
别墅2-2剖面图
