(共19张PPT)

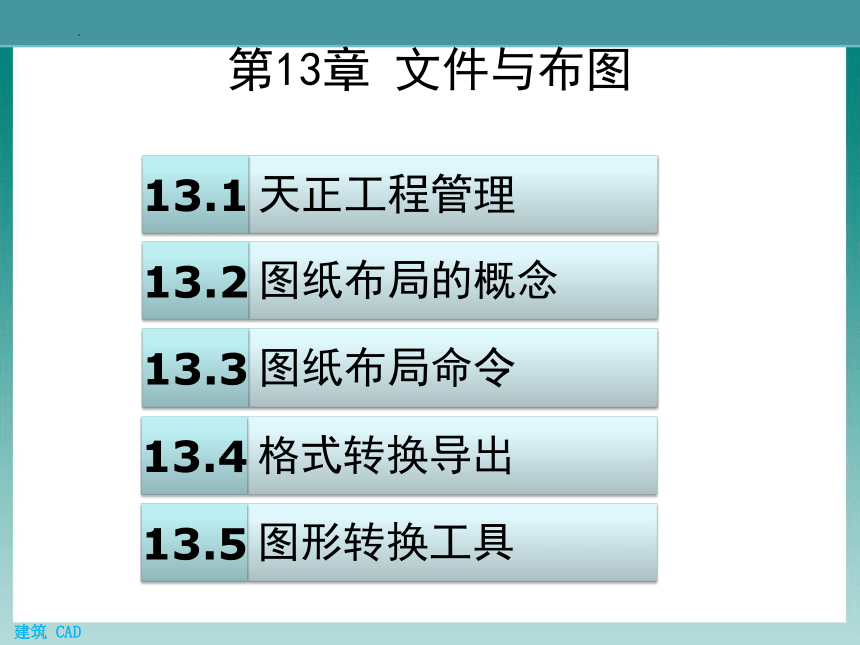

第13章 文件与布图1
建筑 CAD
图纸布局的概念
13.2
图纸布局命令
13.3
天正工程管理
13.1
第13章 文件与布图
格式转换导出
13.4
图形转换工具
13.5

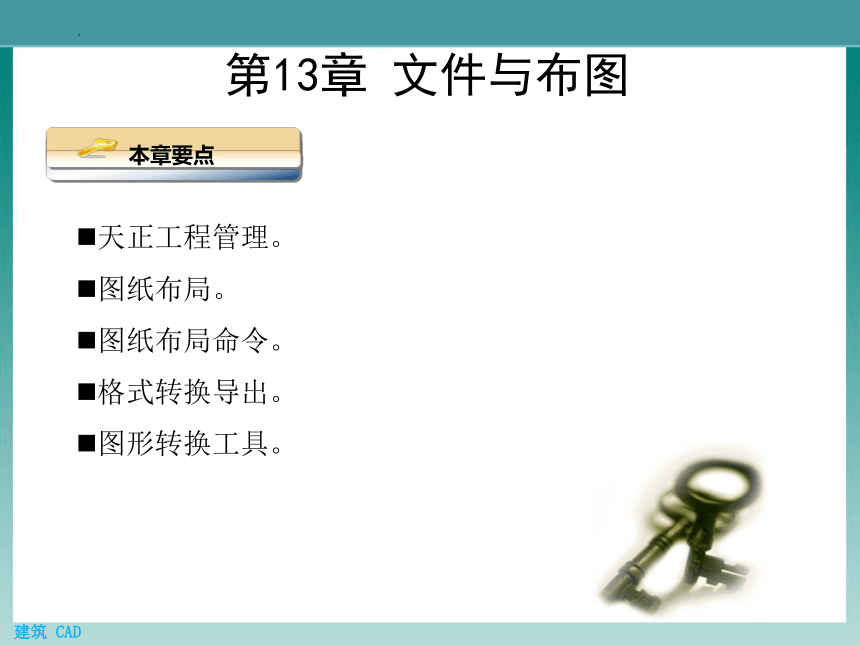

本章要点
第13章 文件与布图
天正工程管理。
图纸布局。
图纸布局命令。
格式转换导出。
图形转换工具。

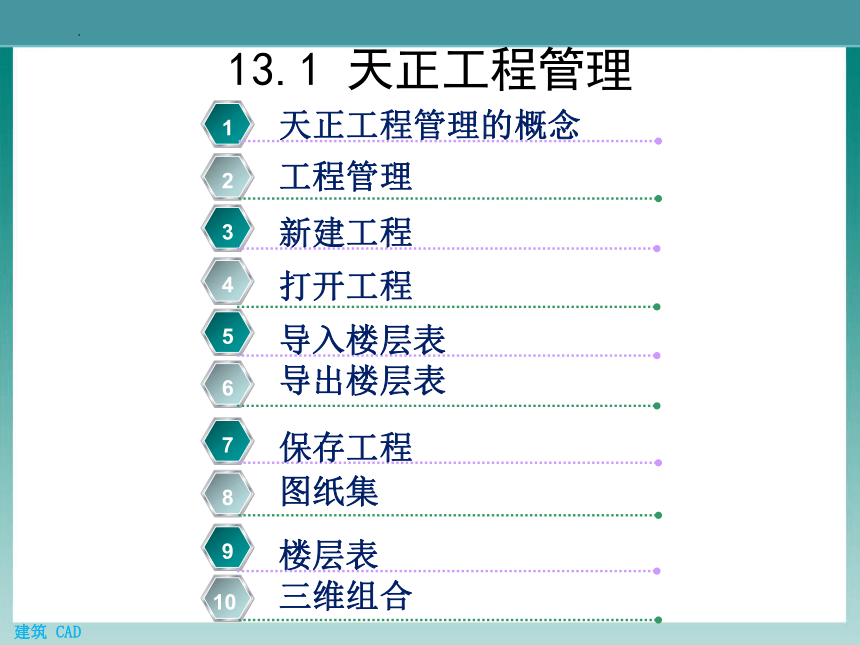

13.1 天正工程管理
1
2
天正工程管理的概念
工程管理
3
4
新建工程
打开工程
5
6
导入楼层表
导出楼层表
7
8
保存工程
图纸集
9
楼层表
10
三维组合
13.1.1 天正工程管理的概念
在实际工程中，我们一般是把属于一个工程的文件放在同一个文件夹下面。根据工程的复杂程度，有时还可能有子目录，也可能有多重子目录，这也是高效工作的前提条件。
图13-1 某项工程的图纸集示意图

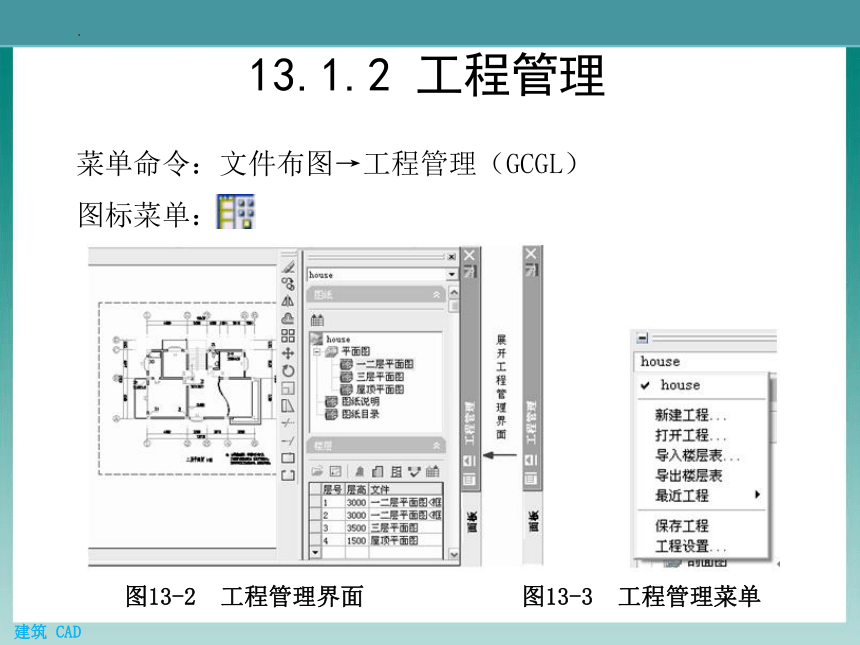

13.1.2 工程管理
菜单命令：文件布图→工程管理（GCGL）
图标菜单：
图13-2 工程管理界面 图13-3 工程管理菜单

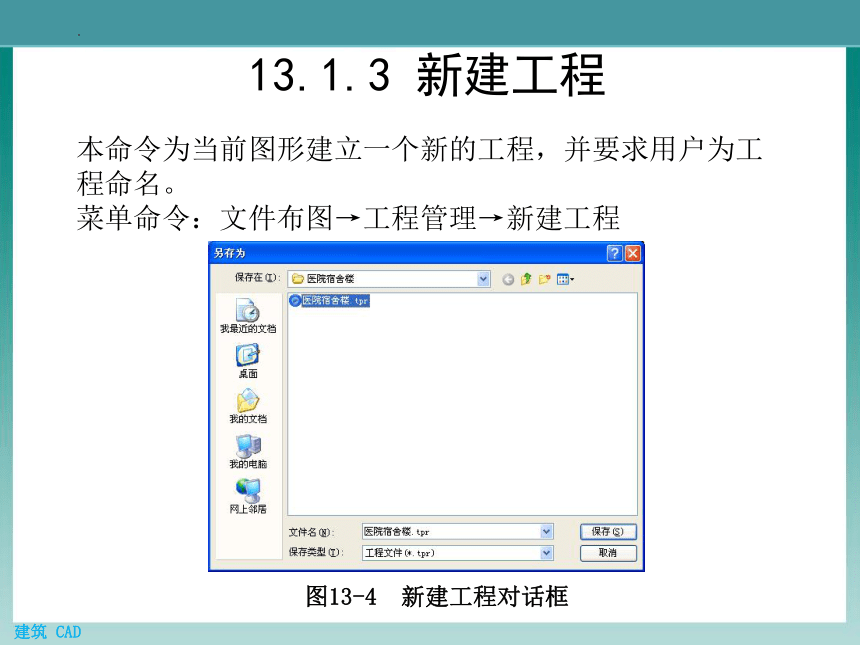

13.1.3 新建工程
本命令为当前图形建立一个新的工程，并要求用户为工程命名。
菜单命令：文件布图→工程管理→新建工程
图13-4 新建工程对话框
13.1.4 打开工程
本命令打开已有工程，在图纸集中的树形列表中列出本工程的名称与该工程所属的图形文件名称，在楼层表中列出本工程的楼层定义。
菜单命令：文件布图→工程管理→打开工程
图13-5 打开工程对话框
13.1.5 导入楼层表
本命令用于把已有楼层表的TArch 5/6版本工程升级为TArch 7/8的工程，命令要求该工程的文件夹下要存在building.dbf楼层表文件，否则会显示“没有发现楼层表”的警告框。命令应在【新建工程】后执行，没有交互过程，结果自动导入TArch 5/6版本创建的楼层表数据，自动创建天正图纸集与楼层表。
13.1.6 导出楼层表
本命令纯粹为保证图纸交流设计，在把TArch 7/8的工程转到TArch 6下时才会需要，执行结果在tpr文件所在文件夹创建一个building.dbf楼层表文件。
13.1.7 保存工程
本来工程在关闭设计文件时能自动保存，但当文件特别大，存在有风险操作的时候可用此命令提前保存工程数据。
13.1.8 图纸集
图纸集是用于管理属于工程的各个图形文件的，以树状列表添加图纸文件创建图纸集，它以右键菜单以及双击、拖动文件名等方式操作。
打开已有图纸 在图纸集下列出了当前工程打开的图纸，双击图纸文件名即可打开。
调整图纸位置 拖放树状列表中的类别或文件图标可以改变其在列表中的位置。
13.1.9 楼层表
13.1.9.1 楼层表操作的说明
13.1.9.2 楼层工具命令的说明（从左到右）
图13-6 楼层表操作界面示意图
13.1.10 三维组合
本功能从楼层表获得标准层与自然层的关系，把平面图按用户在对话框中的设置转化为三维模型，按自然层关系叠加成为整体建筑模型，可供三维渲染使用。
图13-7 楼层组合的操作 图13-8 输出三维模型文件
13.2 图纸布局的概念
1
2
多比例布图的概念
单比例布图的概念
13.2.1 多比例布图的概念
在软件中建筑对象在模型空间设计时都是按1∶1的实际尺寸创建的。
图13-9 多比例布图原理示意图
13.2.1 多比例布图的概念
图4-1 钢尺 图4-2 端点尺和刻线尺
13.2.2 单比例布图的概念
在软件中建筑对象在模型空间设计时都是按1∶1的实际尺寸创建的。
图13-11 单比例布图实例
Thank you
