第9章 绘制建筑平面图

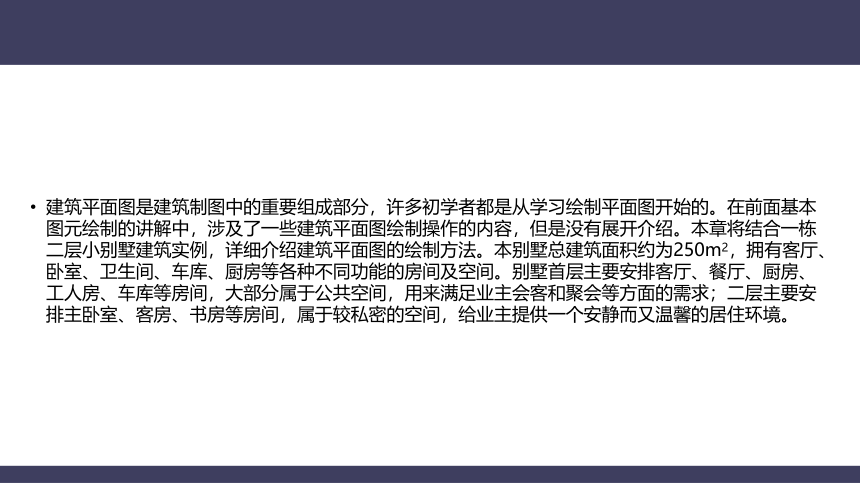

建筑平面图是建筑制图中的重要组成部分，许多初学者都是从学习绘制平面图开始的。在前面基本图元绘制的讲解中，涉及了一些建筑平面图绘制操作的内容，但是没有展开介绍。本章将结合一栋二层小别墅建筑实例，详细介绍建筑平面图的绘制方法。本别墅总建筑面积约为250m2，拥有客厅、卧室、卫生间、车库、厨房等各种不同功能的房间及空间。别墅首层主要安排客厅、餐厅、厨房、工人房、车库等房间，大部分属于公共空间，用来满足业主会客和聚会等方面的需求；二层主要安排主卧室、客房、书房等房间，属于较私密的空间，给业主提供一个安静而又温馨的居住环境。

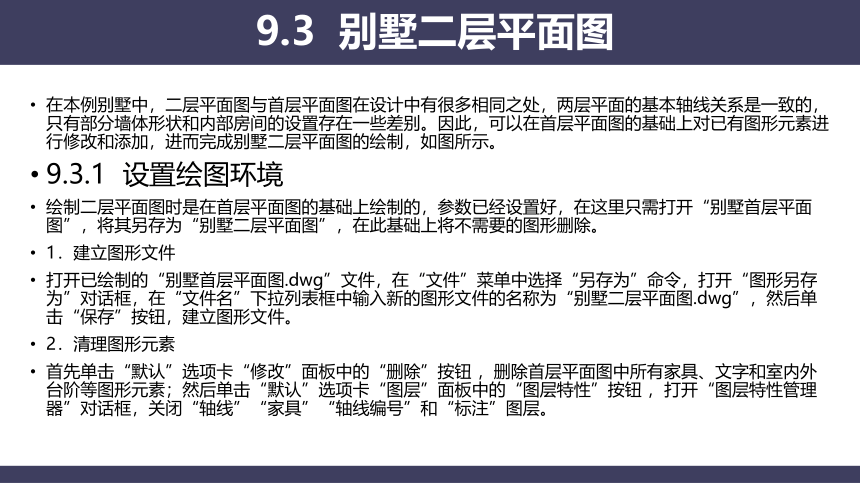

在本例别墅中，二层平面图与首层平面图在设计中有很多相同之处，两层平面的基本轴线关系是一致的，只有部分墙体形状和内部房间的设置存在一些差别。因此，可以在首层平面图的基础上对已有图形元素进行修改和添加，进而完成别墅二层平面图的绘制，如图所示。
9.3.1 设置绘图环境
绘制二层平面图时是在首层平面图的基础上绘制的，参数已经设置好，在这里只需打开“别墅首层平面图”，将其另存为“别墅二层平面图”，在此基础上将不需要的图形删除。
1．建立图形文件
打开已绘制的“别墅首层平面图.dwg”文件，在“文件”菜单中选择“另存为”命令，打开“图形另存为”对话框，在“文件名”下拉列表框中输入新的图形文件的名称为“别墅二层平面图.dwg”，然后单击“保存”按钮，建立图形文件。
2．清理图形元素
首先单击“默认”选项卡“修改”面板中的“删除”按钮 ，删除首层平面图中所有家具、文字和室内外台阶等图形元素；然后单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，关闭“轴线”“家具”“轴线编号”和“标注”图层。
9.3 别墅二层平面图

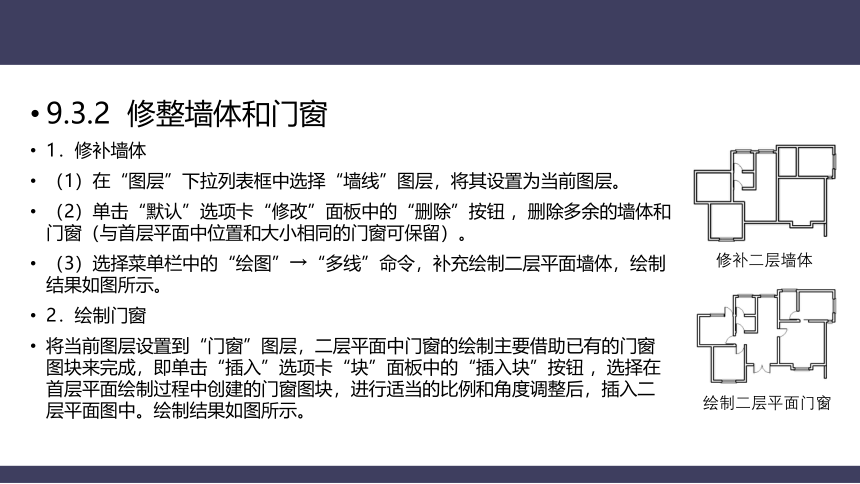

9.3.2 修整墙体和门窗
1．修补墙体
（1）在“图层”下拉列表框中选择“墙线”图层，将其设置为当前图层。
（2）单击“默认”选项卡“修改”面板中的“删除”按钮 ，删除多余的墙体和门窗（与首层平面中位置和大小相同的门窗可保留）。
（3）选择菜单栏中的“绘图”→“多线”命令，补充绘制二层平面墙体，绘制结果如图所示。
2．绘制门窗
将当前图层设置到“门窗”图层，二层平面中门窗的绘制主要借助已有的门窗图块来完成，即单击“插入”选项卡“块”面板中的“插入块”按钮 ，选择在首层平面绘制过程中创建的门窗图块，进行适当的比例和角度调整后，插入二层平面图中。绘制结果如图所示。
修补二层墙体
绘制二层平面门窗

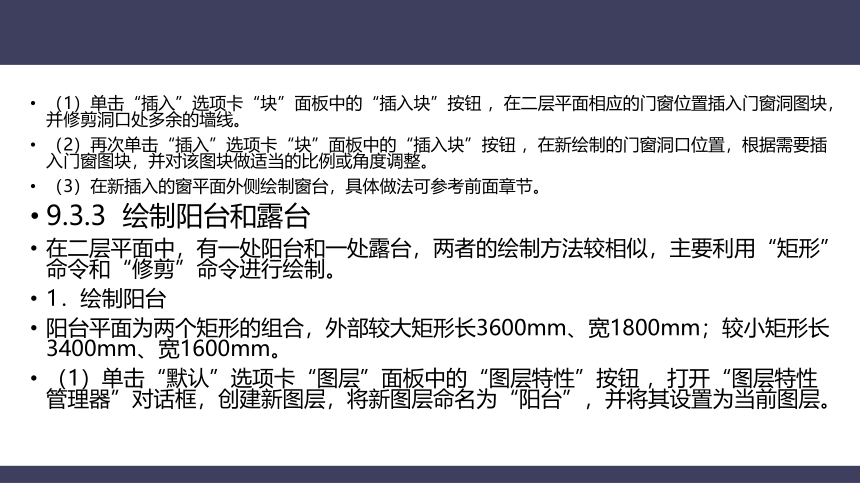

（1）单击“插入”选项卡“块”面板中的“插入块”按钮 ，在二层平面相应的门窗位置插入门窗洞图块，并修剪洞口处多余的墙线。
（2）再次单击“插入”选项卡“块”面板中的“插入块”按钮 ，在新绘制的门窗洞口位置，根据需要插入门窗图块，并对该图块做适当的比例或角度调整。
（3）在新插入的窗平面外侧绘制窗台，具体做法可参考前面章节。
9.3.3 绘制阳台和露台
在二层平面中，有一处阳台和一处露台，两者的绘制方法较相似，主要利用“矩形”命令和“修剪”命令进行绘制。
1．绘制阳台
阳台平面为两个矩形的组合，外部较大矩形长3600mm、宽1800mm；较小矩形长3400mm、宽1600mm。
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“阳台”，并将其设置为当前图层。

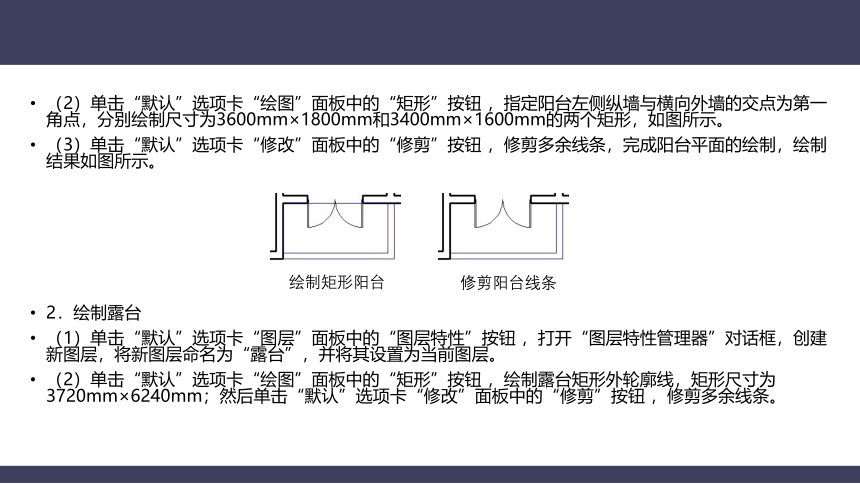

（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，指定阳台左侧纵墙与横向外墙的交点为第一角点，分别绘制尺寸为3600mm×1800mm和3400mm×1600mm的两个矩形，如图所示。
（3）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪多余线条，完成阳台平面的绘制，绘制结果如图所示。
2．绘制露台
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“露台”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制露台矩形外轮廓线，矩形尺寸为3720mm×6240mm；然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪多余线条。
绘制矩形阳台
修剪阳台线条
（3）露台周围结合立柱设计有花式栏杆，可利用“多线”命令绘制扶手平面，多线间距为200mm。
（4）绘制门口处台阶。该处台阶由两个矩形踏步组成，上层踏步尺寸为1500mm×1100mm；下层踏步尺寸为1200mm×800mm。
① 单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，以门洞右侧的墙线交点为第一角点，分别绘制这两个矩形踏步平面，如图所示。
② 单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪多余线条，完成台阶的绘制。
露台绘制结果如图所示。
绘制露台门口处台阶
绘制露台
9.3.4 绘制楼梯
别墅中的楼梯共有两跑梯段，首跑9个踏步，次跑10个踏步，中间楼梯井宽240mm（楼梯井较通常情况宽一些，做室内装饰用）。本层为别墅的顶层，因此本层楼梯应根据顶层楼梯平面的特点进行绘制，绘制结果如图所示。
（1）在“图层”下拉列表框中选择“楼梯”图层，将其设置为当前图层。
（2）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，补全楼梯踏步和扶手线条，如图所示。
（3）在命令行中输入“QLEADER”命令，在梯段的中央位置绘制带箭头引线并标注方向文字，如图所示。
（4）在楼梯平台处添加平面标高。
绘制二层平面楼梯
修补楼梯线
添加剖断线和方向文字

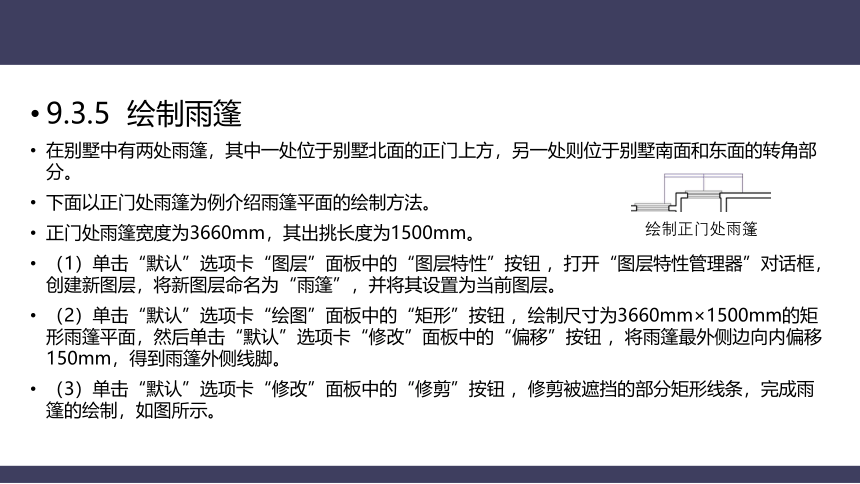

9.3.5 绘制雨篷
在别墅中有两处雨篷，其中一处位于别墅北面的正门上方，另一处则位于别墅南面和东面的转角部分。
下面以正门处雨篷为例介绍雨篷平面的绘制方法。
正门处雨篷宽度为3660mm，其出挑长度为1500mm。
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“雨篷”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制尺寸为3660mm×1500mm的矩形雨篷平面，然后单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将雨篷最外侧边向内偏移150mm，得到雨篷外侧线脚。
（3）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪被遮挡的部分矩形线条，完成雨篷的绘制，如图所示。
绘制正门处雨篷
9.3.6 绘制家具
同首层平面一样，二层平面中家具的绘制要借助图库来进行，绘制结果如图所示。
（1）在“图层”下拉列表框中选择“家具”图层，将其设置为当前图层。
（2）单击“快速访问”工具栏中的“打开”按钮 ，在弹出的“选择文件”对话框中，通过“光盘：源文件\AutoCAD\图库”路径，找到“CAD图库.dwg”文件并将其打开。
（3）在图库中选择所需家具图形模块进行复制，依次粘贴到二层平面图中的相应位置。
绘制家具
9.3.7 平面标注
在别墅的平面图中，标注主要包括4部分，即轴线编号、平面标高、尺寸标注和文字标注。由于在“别墅首层平面图”中已经标注了“轴线编号、尺寸标注”，因此需要利用“插入块”命令和“多行文字”命令，完成图形的平面标注。
1．尺寸标注与定位轴线编号
二层平面的定位轴线和尺寸标注与首层平面基本一致，无需另做改动，直接沿用首层平面的轴线和尺寸标注结果即可。具体做法如下。
单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，选择“轴线”“轴线编号”和“标注”图层，使它们均保持可见状态。
2．平面标高
（1）在“图层”下拉列表框中选择“标注”图层，将其设置为当前图层。
（2）单击“插入”选项卡“块”面板中的“插入块”按钮 ，将已创建的图块插入到平面图中需要标高的位置。
（3）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，设置字体为“宋体”，文字高度为“300”，在标高符号的长直线上方添加具体的标注数值。
3．文字标注
（1）在“图层”下拉列表框中选择“文字”图层，将其设置为当前图层。
（2）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，设置字体为“宋体”，文字高度为“300”，标注二层平面中各房间的名称。
在本例中，别墅的屋顶设计为复合式坡顶，由几个不同大小、不同朝向的坡屋顶组合而成。因此在绘制过程中，应该认真分析它们之间的结合关系，并将这种结合关系准确地表现出来。
别墅屋顶平面图的主要绘制思路为：首先根据已有平面图绘制出外墙轮廓线，接着偏移外墙轮廓线得到屋顶檐线，并对屋顶的组成关系进行分析，确定屋脊线条；然后绘制烟囱平面和其他可见部分的平面投影，最后对屋顶平面进行尺寸和文字标注。下面就按照这个思路绘制图所示的别墅屋顶平面图。
9.4 屋顶平面图的绘制
屋顶平面图
9.4.1 设置绘图环境
1．创建图形文件
打开已绘制的“别墅二层平面图.dwg”图形文件，选择菜单栏中的“文件”→“另存为”命令，打开“图形另存为”对话框，在“文件名”下拉列表框中输入新的图形名称为“别墅屋顶平面图.dwg”；然后单击“保存”按钮，建立图形文件。
2．清理图形元素
（1）删除二层平面图中“家具”“楼梯”和“门窗”图层中的所有图形元素。
（2）弹出“清理”对话框，如图所示。在该对话框中选择无用的数据内容，然后单击“全部清理”按钮，删除“家具”“楼梯”和“门窗”图层。
（3）打开“图层特性管理器”对话框，关闭除“墙线”图层以外的所有可见图层。
“清理”对话框
9.4.2 绘制屋顶平面
1．绘制外墙轮廓线
屋顶平面轮廓由建筑的平面轮廓决定，因此，首先要根据二层平面图中的墙体线条，生成外墙轮廓线。
（1）打开“图层特性管理器”对话框，创建新图层，将新图层命名为“外墙轮廓线”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“多段线”按钮 ，在二层平面图中捕捉外墙端点，绘制闭合的外墙轮廓线，如图所示。
2．分析屋顶组成
本例别墅的屋顶是由几个坡屋顶组合而成的。在绘制过程中，可以先将屋顶分解成几部分，将每部分单独绘制后，再重新组合。这里推荐将该屋顶划分为5部分，如图所示。
外墙轮廓线图
屋顶分解示意图
3．绘制檐线
坡屋顶出檐宽度一般根据平面的尺寸和屋面坡度确定。在本别墅中，双坡顶出檐500mm或600mm，四坡顶出檐900mm，坡屋顶结合处的出檐尺度视结合方式而定。
下面以“分屋顶4”为例，介绍屋顶檐线的绘制方法。
（1）打开“图层特性管理器”对话框，创建新图层，将新图层命名为“檐线”，并将其设置为当前图层。
（2）将“平面4”的两侧短边分别向外偏移600mm，前侧长边向外偏移500mm。
（3）将偏移后的3条线段延伸，使其相交，生成一组檐线，如图所示。
（4）按照上述画法依次生成其他分组屋顶的檐线，然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，对檐线结合处进行修整，绘制结果如图所示。
生成“分屋顶4”檐线
生成屋顶檐线
4．绘制屋脊
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“屋脊”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，在每个檐线交点处绘制倾斜角度为45°或315°的直线，生成“垂脊”定位线，如图所示。
（3）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制屋顶“平脊”，绘制结果如图所示。
（4）单击“默认”选项卡“修改”面板中的“删除”按钮 ，删除外墙轮廓线和其他辅助线，完成屋脊线条的绘制，如图所示。
绘制屋顶垂脊
绘制屋顶平脊
屋顶平面轮廓
6．绘制其他可见部分
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，打开“阳台”“露台”“立柱”和“雨篷”图层。
（2）单击“默认”选项卡“修改”面板中的“删除”按钮 ，删除平面图中被屋顶遮住的部分。绘制结果如图所示。
屋顶平面
9.4.3 尺寸标注与标高
1．尺寸标注
（1）在“图层”下拉列表框中选择“标注”图层，将其设置为当前图层。
（2）单击“默认”选项卡“注释”面板中的“线性”按钮 ，在屋顶平面图中添加尺寸标注。
2．屋顶平面标高
（1）单击“插入”选项卡“块”面板中的“插入块”按钮 ，在坡屋顶和烟囱处添加标高符号。
（2）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，在标高符号上方添加相应的标高数值，如图所示。
添加尺寸标注与标高
3．绘制轴线编号
由于屋顶平面图中的定位轴线及编号都与二层平面相同，因此可以继续沿用原有轴线编号图形。具体操作如下。
单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，打开“轴线编号”图层，使其保持可见状态，对图层中的内容无需做任何改动。
9.5.1 绘制地下层平面图
1．目的要求
本实例绘制图所示的地下层平面图，主要要求读者通过练习进一步熟悉和掌握平面图的绘制方法。通过本实例，可以帮助读者学会完成整个平面图绘制的全过程。
2．操作提示
（1）绘图前准备。
（2）绘制定位辅助线。
（3）绘制墙线、柱子。
（4）绘制门窗及楼梯。
（5）绘制家具。
（6）标注尺寸、文字、轴号及标高。
9.5 操作与实践
地下层平面图
9.5.2 绘制底层平面图
1．目的要求
本实例绘制图所示的底层平面图，主要要求读者通过练习进一步熟悉和掌握平面图的绘制方法。通过本实例，可以帮助读者学会完成整个平面图绘制的全过程。
2．操作提示
（1）绘图前准备。
（2）绘制定位辅助线。
（3）绘制墙线、柱子、门窗。
（4）绘制楼梯及台阶。
（5）布置家具。
（6）标注尺寸、文字、轴号及标高。
（7）绘制指北针及剖切符号。
底层平面图
