4.7 绘制断裂线

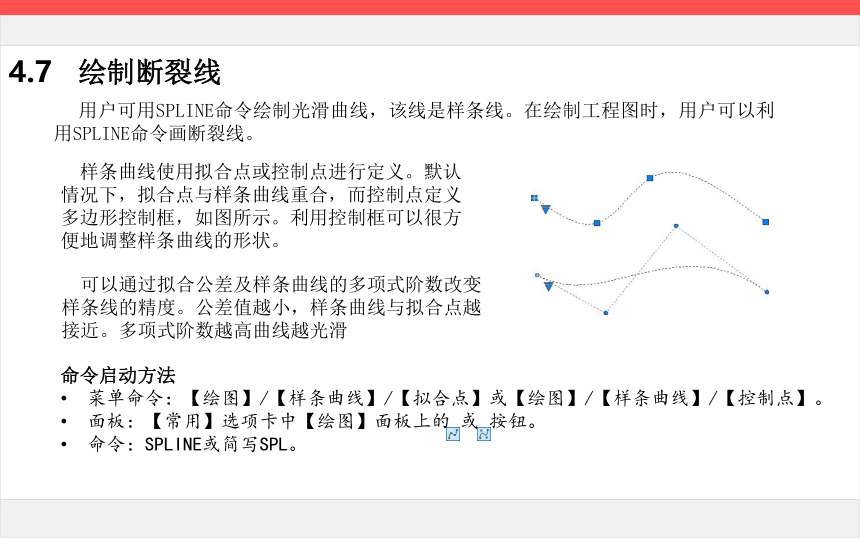

用户可用SPLINE命令绘制光滑曲线，该线是样条线。在绘制工程图时，用户可以利用SPLINE命令画断裂线。
命令启动方法
菜单命令：【绘图】/【样条曲线】/【拟合点】或【绘图】/【样条曲线】/【控制点】。
面板：【常用】选项卡中【绘图】面板上的 或 按钮。
命令：SPLINE或简写SPL。
样条曲线使用拟合点或控制点进行定义。默认情况下，拟合点与样条曲线重合，而控制点定义多边形控制框，如图所示。利用控制框可以很方便地调整样条曲线的形状。
可以通过拟合公差及样条曲线的多项式阶数改变样条线的精度。公差值越小，样条曲线与拟合点越接近。多项式阶数越高曲线越光滑

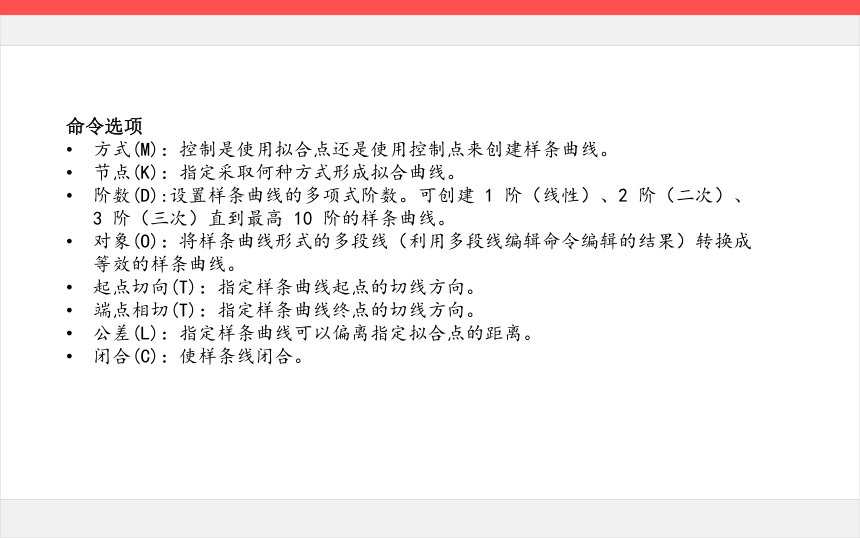

命令选项
方式(M)：控制是使用拟合点还是使用控制点来创建样条曲线。
节点(K)：指定采取何种方式形成拟合曲线。
阶数(D):设置样条曲线的多项式阶数。可创建 1 阶（线性）、2 阶（二次）、 3 阶（三次）直到最高 10 阶的样条曲线。
对象(O)：将样条曲线形式的多段线（利用多段线编辑命令编辑的结果）转换成等效的样条曲线。
起点切向(T)：指定样条曲线起点的切线方向。
端点相切(T)：指定样条曲线终点的切线方向。
公差(L)：指定样条曲线可以偏离指定拟合点的距离。
闭合(C)：使样条线闭合。
4.8 填充剖面图案
工程图中的剖面线一般总是绘制在一个对象或几个对象围成的封闭区域中。在绘制剖面线时，用户首先要指定填充边界。一般可用两种方法选定画剖面线的边界，一种是在闭合的区域中选一点，AutoCAD自动搜索闭合的边界；另一种是通过选择对象来定义边界。
4.8.1 填充封闭区域
BHATCH命令可在闭合的区域内生成填充图案。启动该命令后，用户选择图案类型，再指定填充比例、图案旋转角度及填充区域，就可生成图案填充。
命令启动方法
菜单命令：【绘图】/【图案填充】。
面板：【常用】选项卡中【绘图】面板上的 按钮。
命令：BHATCH或简写BH。
4.8.2 填充不封闭的区域
AutoCAD允许用户填充不封闭的区域，如左图所示，直线和圆弧的端点不重合，存在间距。若该间距值小于或等于设定的最大间距值，则AutoCAD将忽略此间隙，认为边界是闭合的，从而生成填充图案。填充边界两端点间的最大间距值可在【图案填充创建】选项卡的【选项】面板中设定，如右图所示。
4.8.3 填充复杂图形的方法
在图形不复杂的情况下，常通过在填充区域内指定一点的方法来定义边界。但若图形很复杂，这种方法就会浪费许多时间，因为AutoCAD要在当前视口中搜寻所有可见的对象。为避免这种情况，用户可在【图案填充创建】选项卡的【边界】面板中为AutoCAD定义要搜索的图形对象，这样就能很快地生成填充区域边界。，如图所示。
4.8.4 使用渐变色填充图形
颜色的渐变是指一种颜色的不同灰度之间或两种颜色之间的平滑过渡。在AutoCAD中，用户可以使用渐变色填充图形，填充后的区域将呈现类似光照后的反射效应，因而可大大增强图形的演示效果。
4.8.5 剖面线的比例
在AutoCAD中，预定义剖面线图案的默认缩放比例是1.0，但用户可在【图案填充创建】选项卡中设定其他比例值。画剖面线时，若没有指定特殊比例值，AutoCAD按默认值绘制剖面线。当输入一个不同于默认值的图案比例时，可以增加或减小剖面线的间距，下图所示的分别是剖面线比例为1、2和0.5时的情况。
4.8.6 剖面线角度
除剖面线间距可以控制外，剖面线的倾斜角度也可以控制。用户可在【图案填充创建】选项卡中改变图案填充的角度。在选项卡中显示的角度值并不是剖面线与x轴的倾斜角度，而是剖面线的转动角度。
对于剖面线ANSI31，当设定图案角度是0°时，与x轴的夹角是45°。当分别输入角度值45°、90°和15°时，剖面线将逆时针转动到新的位置，它们与x轴的夹角分别是90°、135°和60°，如图所示。
4.8.7 编辑图案填充
HATCHEDIT命令用于修改填充图案的外观及类型，启动该命令并选择图案填充后，系统打开【图案填充编辑】对话框，通过此对话框改变图案的角度、比例或用其他样式的图案填充图形等。
命令启动方法
菜单命令：【修改】/【对象】/【图案填充】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：HATCHEDIT或简写HE。
此外，利用【图案填充编辑器】可以更方便地修改图案填充。选择图案填充，打开【图案填充编辑器】，通过此编辑器可以直观的地修改图案的角度及比例等。
4.8.8 在工程图中使用注释性图案填充
在工程图中填充图案时，若采用注释性图案，就不必考虑打印比例对图案外观的影响。只需设置当前的注释比例为出图比例，就能保证出图后填充图案的外观大小与最初定义值一致。
创建注释性填充图案，该对象就具有注释比例属性，比例值为当前设置值。
注释性图案可以具有一个或多个注释比例，通过右键快捷菜单上“特性”选项可添加或删除注释比例，可以认为注释比例就是打印比例。此类对象的外观会随着当前注释比例的变化而自动缩放，缩放比例因子为注释比例的倒数，这样就保证了输出图形后图案外观与定义值一致。例如，在直径为30000的圆内填充图案，出图比例为1:100，若采用非注释性对象进行填充，图案的缩放比例一般要设定为100，打印后图案的外观才合适。若采用注释性对象填充，图案的缩放比例仍是默认值1，只需设定当前注释比例为1:100，就能打印出合适的图案了。
