第10章 绘制建筑立面图

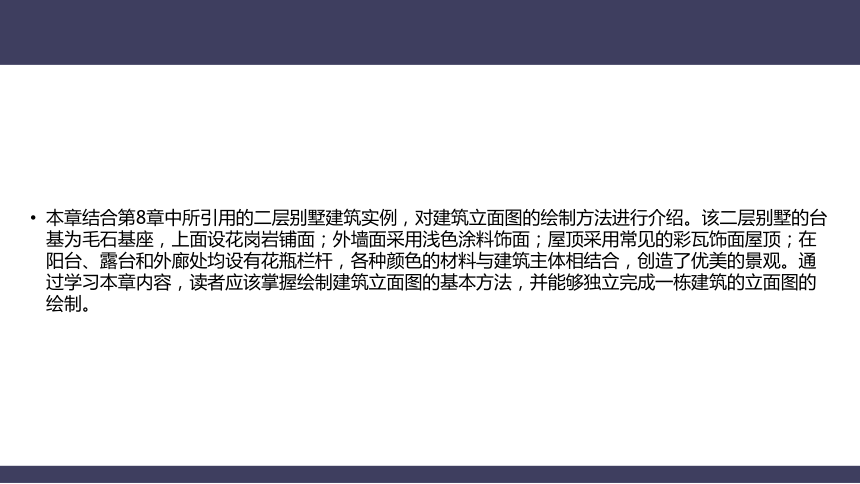

本章结合第8章中所引用的二层别墅建筑实例，对建筑立面图的绘制方法进行介绍。该二层别墅的台基为毛石基座，上面设花岗岩铺面；外墙面采用浅色涂料饰面；屋顶采用常见的彩瓦饰面屋顶；在阳台、露台和外廊处均设有花瓶栏杆，各种颜色的材料与建筑主体相结合，创造了优美的景观。通过学习本章内容，读者应该掌握绘制建筑立面图的基本方法，并能够独立完成一栋建筑的立面图的绘制。

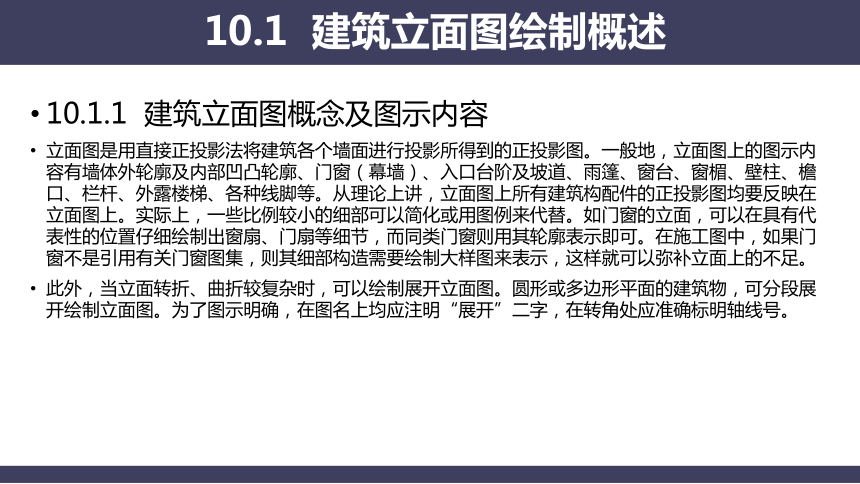

10.1.1 建筑立面图概念及图示内容
立面图是用直接正投影法将建筑各个墙面进行投影所得到的正投影图。一般地，立面图上的图示内容有墙体外轮廓及内部凹凸轮廓、门窗（幕墙）、入口台阶及坡道、雨篷、窗台、窗楣、壁柱、檐口、栏杆、外露楼梯、各种线脚等。从理论上讲，立面图上所有建筑构配件的正投影图均要反映在立面图上。实际上，一些比例较小的细部可以简化或用图例来代替。如门窗的立面，可以在具有代表性的位置仔细绘制出窗扇、门扇等细节，而同类门窗则用其轮廓表示即可。在施工图中，如果门窗不是引用有关门窗图集，则其细部构造需要绘制大样图来表示，这样就可以弥补立面上的不足。
此外，当立面转折、曲折较复杂时，可以绘制展开立面图。圆形或多边形平面的建筑物，可分段展开绘制立面图。为了图示明确，在图名上均应注明“展开”二字，在转角处应准确标明轴线号。
10.1 建筑立面图绘制概述

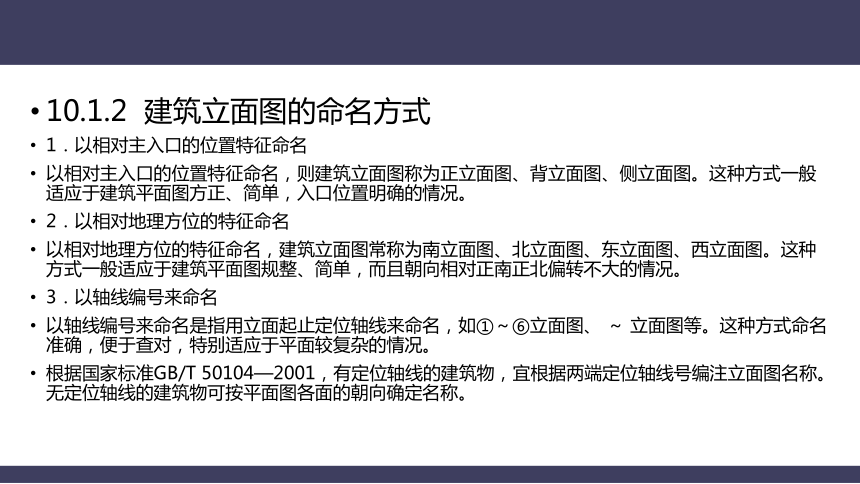

10.1.2 建筑立面图的命名方式
1．以相对主入口的位置特征命名
以相对主入口的位置特征命名，则建筑立面图称为正立面图、背立面图、侧立面图。这种方式一般适应于建筑平面图方正、简单，入口位置明确的情况。
2．以相对地理方位的特征命名
以相对地理方位的特征命名，建筑立面图常称为南立面图、北立面图、东立面图、西立面图。这种方式一般适应于建筑平面图规整、简单，而且朝向相对正南正北偏转不大的情况。
3．以轴线编号来命名
以轴线编号来命名是指用立面起止定位轴线来命名，如①～⑥立面图、 ～ 立面图等。这种方式命名准确，便于查对，特别适应于平面较复杂的情况。
根据国家标准GB/T 50104—2001，有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称。无定位轴线的建筑物可按平面图各面的朝向确定名称。

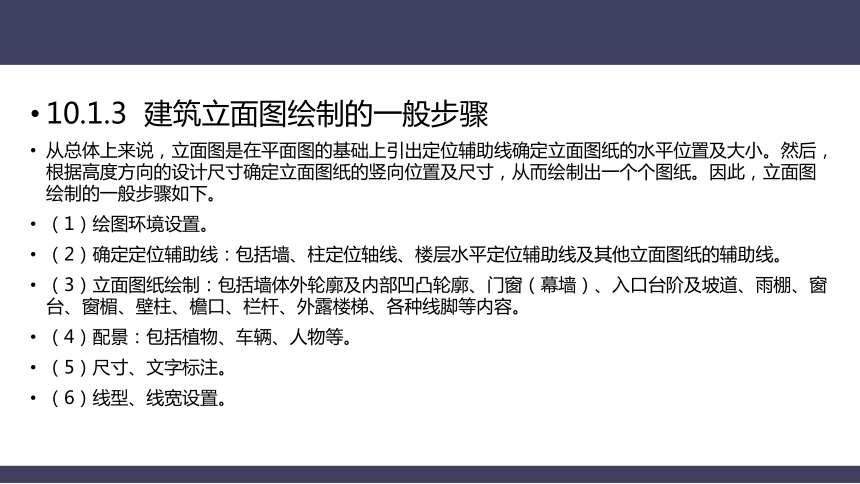

10.1.3 建筑立面图绘制的一般步骤
从总体上来说，立面图是在平面图的基础上引出定位辅助线确定立面图纸的水平位置及大小。然后，根据高度方向的设计尺寸确定立面图纸的竖向位置及尺寸，从而绘制出一个个图纸。因此，立面图绘制的一般步骤如下。
（1）绘图环境设置。
（2）确定定位辅助线：包括墙、柱定位轴线、楼层水平定位辅助线及其他立面图纸的辅助线。
（3）立面图纸绘制：包括墙体外轮廓及内部凹凸轮廓、门窗（幕墙）、入口台阶及坡道、雨棚、窗台、窗楣、壁柱、檐口、栏杆、外露楼梯、各种线脚等内容。
（4）配景：包括植物、车辆、人物等。
（5）尺寸、文字标注。
（6）线型、线宽设置。

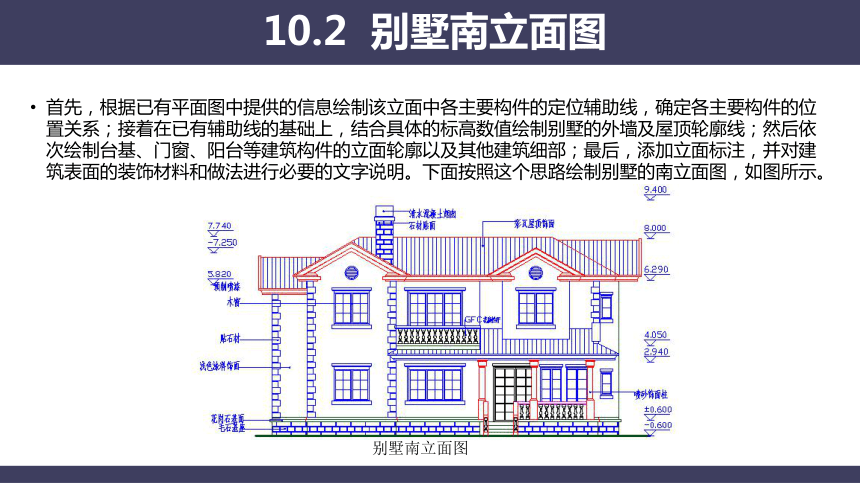

首先，根据已有平面图中提供的信息绘制该立面中各主要构件的定位辅助线，确定各主要构件的位置关系；接着在已有辅助线的基础上，结合具体的标高数值绘制别墅的外墙及屋顶轮廓线；然后依次绘制台基、门窗、阳台等建筑构件的立面轮廓以及其他建筑细部；最后，添加立面标注，并对建筑表面的装饰材料和做法进行必要的文字说明。下面按照这个思路绘制别墅的南立面图，如图所示。
10.2 别墅南立面图
别墅南立面图

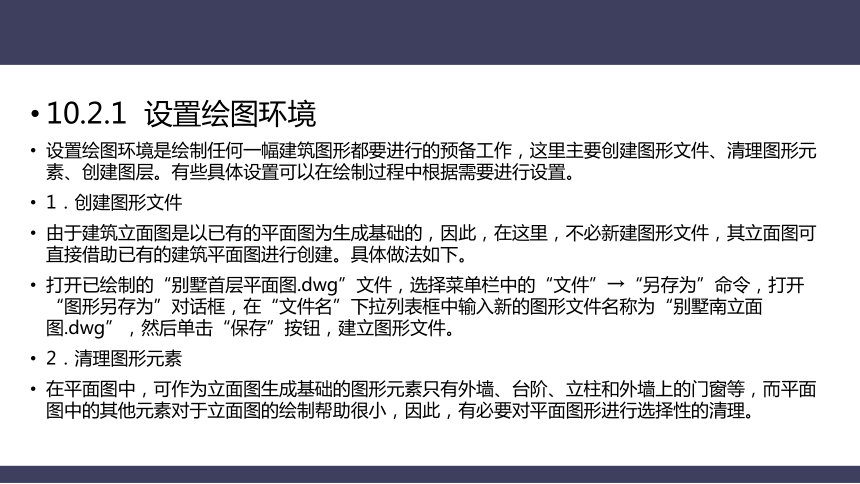

10.2.1 设置绘图环境
设置绘图环境是绘制任何一幅建筑图形都要进行的预备工作，这里主要创建图形文件、清理图形元素、创建图层。有些具体设置可以在绘制过程中根据需要进行设置。
1．创建图形文件
由于建筑立面图是以已有的平面图为生成基础的，因此，在这里，不必新建图形文件，其立面图可直接借助已有的建筑平面图进行创建。具体做法如下。
打开已绘制的“别墅首层平面图.dwg”文件，选择菜单栏中的“文件”→“另存为”命令，打开“图形另存为”对话框，在“文件名”下拉列表框中输入新的图形文件名称为“别墅南立面图.dwg”，然后单击“保存”按钮，建立图形文件。
2．清理图形元素
在平面图中，可作为立面图生成基础的图形元素只有外墙、台阶、立柱和外墙上的门窗等，而平面图中的其他元素对于立面图的绘制帮助很小，因此，有必要对平面图形进行选择性的清理。

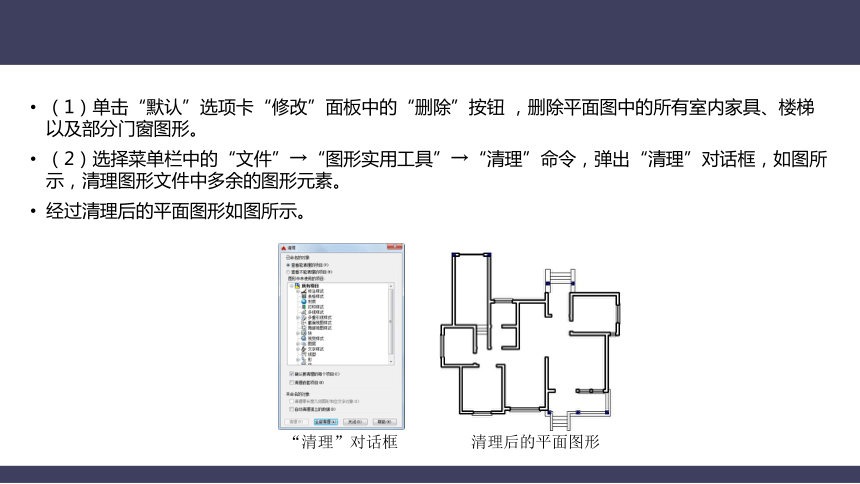

（1）单击“默认”选项卡“修改”面板中的“删除”按钮 ，删除平面图中的所有室内家具、楼梯以及部分门窗图形。
（2）选择菜单栏中的“文件”→“图形实用工具”→“清理”命令，弹出“清理”对话框，如图所示，清理图形文件中多余的图形元素。
经过清理后的平面图形如图所示。
“清理”对话框
清理后的平面图形

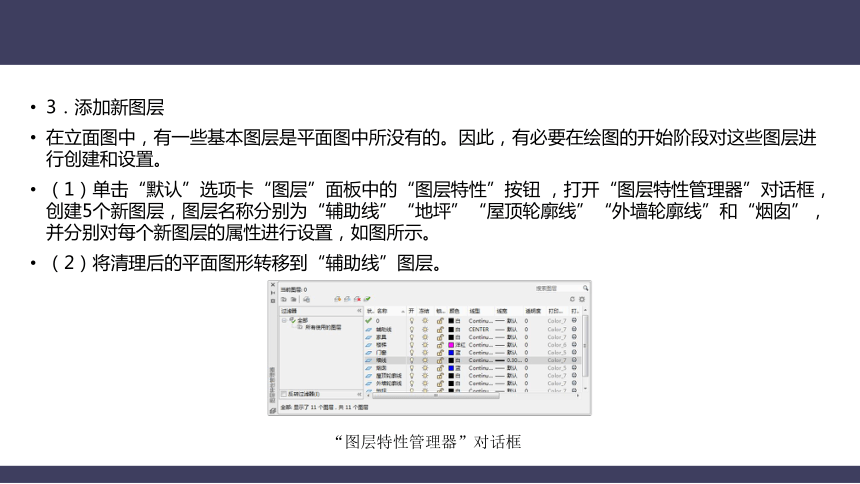

3．添加新图层
在立面图中，有一些基本图层是平面图中所没有的。因此，有必要在绘图的开始阶段对这些图层进行创建和设置。
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建5个新图层，图层名称分别为“辅助线”“地坪”“屋顶轮廓线”“外墙轮廓线”和“烟囱”，并分别对每个新图层的属性进行设置，如图所示。
（2）将清理后的平面图形转移到“辅助线”图层。
“图层特性管理器”对话框

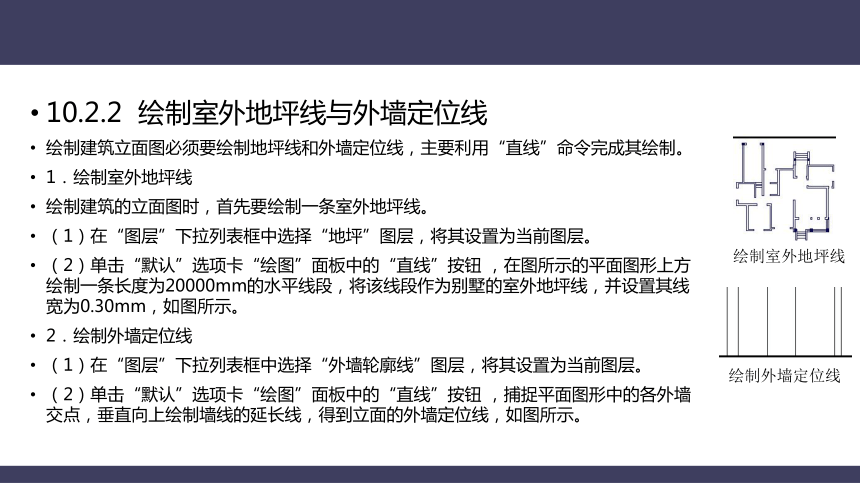

10.2.2 绘制室外地坪线与外墙定位线
绘制建筑立面图必须要绘制地坪线和外墙定位线，主要利用“直线”命令完成其绘制。
1．绘制室外地坪线
绘制建筑的立面图时，首先要绘制一条室外地坪线。
（1）在“图层”下拉列表框中选择“地坪”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，在图所示的平面图形上方绘制一条长度为20000mm的水平线段，将该线段作为别墅的室外地坪线，并设置其线宽为0.30mm，如图所示。
2．绘制外墙定位线
（1）在“图层”下拉列表框中选择“外墙轮廓线”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，捕捉平面图形中的各外墙交点，垂直向上绘制墙线的延长线，得到立面的外墙定位线，如图所示。
绘制室外地坪线
绘制外墙定位线

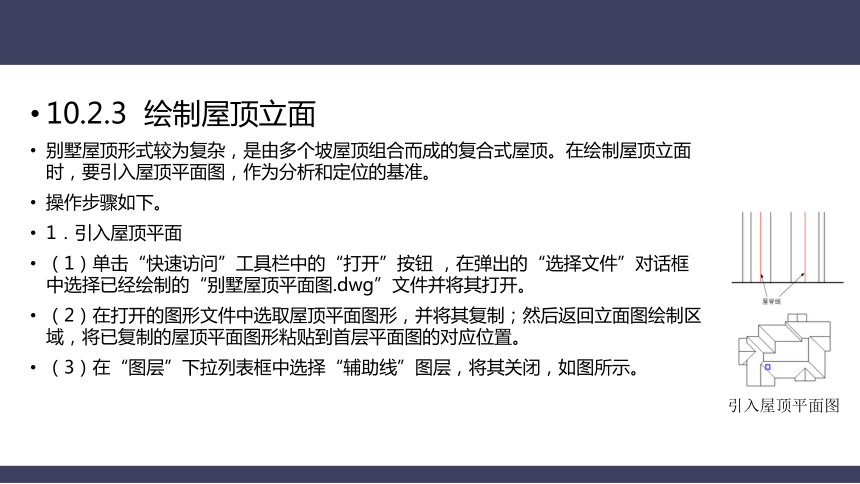

10.2.3 绘制屋顶立面
别墅屋顶形式较为复杂，是由多个坡屋顶组合而成的复合式屋顶。在绘制屋顶立面时，要引入屋顶平面图，作为分析和定位的基准。
操作步骤如下。
1．引入屋顶平面
（1）单击“快速访问”工具栏中的“打开”按钮 ，在弹出的“选择文件”对话框中选择已经绘制的“别墅屋顶平面图.dwg”文件并将其打开。
（2）在打开的图形文件中选取屋顶平面图形，并将其复制；然后返回立面图绘制区域，将已复制的屋顶平面图形粘贴到首层平面图的对应位置。
（3）在“图层”下拉列表框中选择“辅助线”图层，将其关闭，如图所示。
引入屋顶平面图

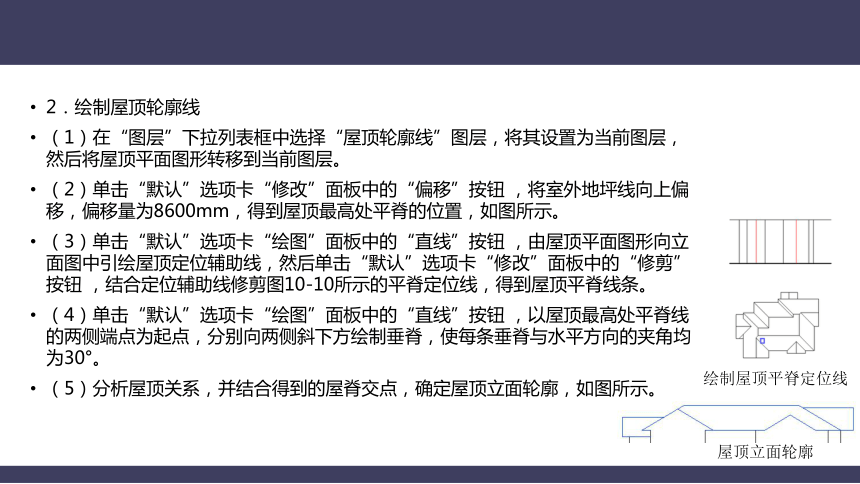

2．绘制屋顶轮廓线
（1）在“图层”下拉列表框中选择“屋顶轮廓线”图层，将其设置为当前图层，然后将屋顶平面图形转移到当前图层。
（2）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将室外地坪线向上偏移，偏移量为8600mm，得到屋顶最高处平脊的位置，如图所示。
（3）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，由屋顶平面图形向立面图中引绘屋顶定位辅助线，然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，结合定位辅助线修剪图10-10所示的平脊定位线，得到屋顶平脊线条。
（4）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，以屋顶最高处平脊线的两侧端点为起点，分别向两侧斜下方绘制垂脊，使每条垂脊与水平方向的夹角均为30°。
（5）分析屋顶关系，并结合得到的屋脊交点，确定屋顶立面轮廓，如图所示。
绘制屋顶平脊定位线
屋顶立面轮廓
3．绘制屋顶细部
（1）双坡顶的平脊与立面垂直时
此种情况下双坡屋顶细部绘制方法如下（以左边数第二个屋顶为例）。
① 单击“默认”选项卡“修改”面板中的“偏移”按钮 ，以坡屋顶左侧垂脊为基准线，连续向右连续偏移，偏移量依次为35mm、165mm、25mm和125mm。
② 绘制檐口线脚。具体绘制方法如下。
a．单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，自上而下依次绘制“矩形1”“矩形2”“矩形3”和“矩形4”，4个矩形的尺寸分别为810mm×120mm、1050mm×60mm、930mm×120mm和810mm×60mm。
b．单击“默认”选项卡“修改”面板中的“移动”按钮 ，调整4个矩形的位置关系，如图所示。
c．选择“矩形1”图形，单击其右上角点，将该点激活（此时，该点呈红色），将鼠标水平向左移动，在命令行中输入“80”后，按Enter键，完成拉伸操作；按照同样方法，将“矩形3”的左上角点激活，并将其水平向左拉伸120mm，如图所示。
d．单击“默认”选项卡“修改”面板中的“移动”按钮 ，以“矩形2”左上角点为基点，将拉伸后所得图形移动到屋顶左侧垂脊下端。
e．单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪多余线条，完成檐口线脚的绘制，如图所示。
③ 单击“默认”选项卡“绘图”面板中的“直线”按钮 ，以该双坡屋顶的最高点为起点，绘制一条垂直辅助线。
④ 单击“默认”选项卡“修改”面板中的“镜像”按钮 ，将绘制的屋顶左半部分选中，作为镜像对象，以绘制的垂直辅助线为对称轴，通过镜像操作（不删除源对象）绘制屋顶的右半部分。
⑤ 单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修整多余线条，得到该坡屋顶立面图形，如图所示。
绘制4个矩形
将矩形拉伸得到梯形
檐口线脚
坡屋顶立面A
（2）双坡顶的平脊与立面垂直时
此种情况下坡屋顶细部绘制方法如下（以左边第一个屋顶为例）。
① 单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将坡屋顶最左侧垂脊线向右偏移，偏移量为100mm，向上偏移该坡屋顶平脊线，偏移距离为60mm。
② 单击“默认”选项卡“修改”面板中的“偏移”按钮 ，以坡屋顶檐线为基准线，向下方连续偏移，偏移量依次为60mm、120mm和60mm。
③ 单击“默认”选项卡“修改”面板中的“偏移”按钮 ，以坡屋顶最左侧垂脊线为基准线，向右连续偏移，每次偏移距离均为80mm。
④ 单击“默认”选项卡“修改”面板中的“延伸”按钮 和“修剪”按钮 ，对已有线条进行修整，得到该坡屋顶的立面图形，如图所示。
按照上面介绍的两种坡屋顶立面的画法，绘制其余的屋顶立面，绘制结果如图所示。
坡屋顶立面B
屋顶立面
10.2.4 绘制台基与台阶
台基和台阶的绘制方法很简单，都是通过偏移基线来完成的。下面分别介绍这两种构件的绘制方法。
1．绘制台基与勒脚
（1）在“图层”下拉列表框中将“屋顶轮廓线”图层暂时关闭，并将“辅助线”图层重新打开，然后选择“台阶”图层，将其设置为当前图层。
（2）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将室外地坪线向上偏移，偏移量为600mm，得到台基线；然后将台基线继续向上偏移，偏移量为120mm，得到“勒脚线1”。
（3）再次单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将前面所绘的各条外墙定位线分别向墙体外侧偏移，偏移量为60mm，然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪过长的墙线和台基线，如图所示。
（4）按上述方法，绘制台基上方“勒脚线2”，勒脚高度为80mm，与外墙面之间的距离为30mm，如图所示。
绘制台基
绘制勒脚
2．绘制台阶
（1）在“图层”下拉列表框中选择“台阶”图层，将其设置为当前图层。
（2）单击“默认”选项卡“修改”面板中的“矩形阵列”按钮 ，输入行数为5，列数为1，行间距为150mm，选择室外地坪线为阵列对象，完成阵列操作。
（3）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，结合台阶两侧的定位辅助线，对台阶线条进行修剪，得到台阶图形，如图所示。
绘制台阶踏步
别墅台基与台阶
10.2.5 绘制立柱与栏杆
本节主要介绍别墅南面入口处立柱和栏杆的画法。
1．绘制立柱
在本别墅中，有3处设有立柱，即别墅的两个入口和车库大门处。其中，两个入口处的立柱样式和尺寸都是完全相同的；而车库柱尺寸较大，在外观样式上也略有不同。
（1）在“图层”下拉列表框中选择“立柱”图层，将其设置为当前图层。
（2）绘制柱基。立柱的柱基由一个矩形和一个梯形组成，设置矩形宽320mm，高840mm；梯形上端宽240mm，下端宽320mm，高60mm。
① 单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制一个320mm×840mm的矩形。
② 单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制直线。
③ 单击“默认”选项卡“修改”面板中的“镜像”按钮 ，镜像部分梯形，绘制结果如图所示。
（3）绘制柱身。立柱柱身立面为矩形，宽240mm，高1350mm。单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制矩形柱身。
（4）绘制柱头。立柱柱头由4个矩形和一个梯形组成，如图所示。其绘制方法可参考柱基画法。
将柱基、柱身和柱头组合，得到完整的立柱立面，如图所示。
① 单击“插入”选项卡“块定义”面板中的“创建块”按钮 ，将所绘立柱图形定义为图块，命名为“立柱立面1”，并选择立柱基底中点作为插入点。
② 单击“插入”选项卡“块”面板中的“插入块”按钮 ，结合立柱定位辅助线，将立柱图块插入立面图中相应位置，然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪多余线条，如图所示。
柱基
柱头
立柱立面
插入立柱图块
（3）按上述方法和数据，结合栏杆定位纵线，绘制台阶两侧栏杆扶手，如图10-25所示。
（4）单击“快速访问”工具栏中的“打开”按钮 ，在弹出的“选择文件”对话框中选择“光盘：源文件\AutoCAD\图库”路径，找到“CAD图库.dwg”文件并将其打开。
（5）在名称为“装饰”的一栏中，选择名称为“花瓶栏杆”的图形模块，如图10-26所示；选择菜单栏中的“编辑”→“带基点复制”命令，将花瓶栏杆复制，然后返回立面图绘图区域，在水平扶手右端的下方位置插入第一根栏杆图形。
（6）单击“默认”选项卡“修改”面板中“矩形阵列”按钮 ，选取已插入的第一根花瓶栏杆作为“阵列对象”，并设置行数为1，列数为8，列间距为250，完成阵列操作。
（7）单击“插入”选项卡“块”面板中的“插入块”按钮 ，绘制其余位置的花瓶栏杆，如图10-27所示。
绘制栏杆扶手
花瓶栏杆
立柱与栏杆
10.2.6 绘制立面门窗
门和窗是建筑立面中的重要构件，在建筑立面的设计和绘制中，选用适合的门窗样式，可以使建筑的外观形象更加生动、更富于表现力。
在本别墅中，建筑门窗大多为平开式，还有少量百叶窗，主要起透气通风的作用，如图所示。
立面门窗
1．绘制门窗洞口
（1）在“图层”下拉列表框中选择“门窗”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制立面门窗洞口的定位辅助线，如图所示。
（3）根据门窗洞口的标高，确定洞口垂直位置和高度。单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将室外地坪线向上偏移，偏移量依次为1500mm、3000mm、4800mm和6300mm。
（4）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪图中多余的辅助线条，完成门窗洞口的绘制，如图所示。
门窗洞口定位辅助线
立面门窗洞口
2．绘制门窗
在AutoCAD建筑图库中，通常会有许多类型的立面门窗图形模块，这就为设计者和绘图者提供了更多的选择空间，也大量地节省了绘图的时间。
绘图者可以在图库中根据自己的需要找到合适的门窗图形模块，然后运用“复制”“粘贴”等命令，将其添加到立面图中相应的门窗洞口位置。
具体绘制步骤可参考前面章节中介绍的图库使用方法。
3．绘制窗台
在本别墅立面图中，外窗下方设有150mm高的窗台。因此，外窗立面的绘制完成后，还要在窗下添加窗台立面。
（1）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制尺寸为1000mm×150mm的矩形。
（2）单击“插入”选项卡“块定义”面板中的“创建块”按钮 ，将该矩形定义为“窗台立面”图块，将矩形上侧长边中点设置为基点。
（3）单击“插入”选项卡“块”面板中的“插入块”按钮 ，打开“插入”对话框，在“名称”下拉列表框中选择“窗台立面”，根据实际需要设置x方向的比例数值，然后单击“确定”按钮，点选窗洞下端中点作为插入点，插入窗台图块。
绘制结果如图所示。
4．绘制百叶窗
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，以别墅二层外窗的窗台下端中点为起点，向上绘制一条长度为2410mm的垂直线段。
（2）单击“默认”选项卡“绘图”面板中的“圆”按钮 ，以线段上端点为圆心，绘制半径为240mm的圆。
绘制窗台
（3）单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将所得的圆形向外偏移50mm，得到宽度为50mm的环形窗框。
（4）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，弹出“图案填充创建”选项卡，在图案列表中选择“LINE”作为填充图案，输入填充比例为“500”，选择内部较小的圆为填充对象，完成图案填充操作。
（5）单击“默认”选项卡“修改”面板中的“删除”按钮 ，删除垂直辅助线。
绘制的百叶窗图形如图所示。
绘制百叶窗
10.2.7 绘制其他建筑构件
在本图中其他建筑构件的绘制主要包括阳台、烟囱、雨篷、外墙面贴石的绘制。
1．绘制阳台
（1）在“图层”下拉列表框中选择“阳台”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，由阳台平面向立面图引定位纵线。
（3）阳台底面标高为3140mm。单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将室外地坪线向上偏移，偏移量为3740mm，然后单击“默认”选项卡“修改”面板中的“修剪”按钮 ，参照定位纵线修剪偏移线，得到阳台底面基线。
（4）绘制栏杆。具体绘制方法如下。
① 在“图层”下拉列表框中选择“栏杆”图层，将其设置为当前图层。
② 单击“默认”选项卡“修改”面板中的“偏移”按钮 ，将阳台底面基线向上连续偏移两次，偏移量分别为150mm和120mm，得到栏杆基座。
③ 单击“插入”选项卡“块”面板中的“插入块”按钮 ，在基座上方插入第一根栏杆图形，且栏杆中轴线与阳台右侧边线的水平距离为180mm。
④ 单击“默认”选项卡“修改”面板中的“矩形阵列”按钮 ，得到一组栏杆，相邻栏杆中心间距为250mm，如图所示。
（5）在栏杆上添加扶手，扶手高度为100mm，扶手与栏杆之间垫层厚度为20mm，绘制的阳台立面如图所示。
阳台立面
2．绘制烟囱
烟囱的立面形状很简单，它是由4个大小不一但垂直中轴线都在同一直线上的矩形组成的。
（1）在“图层”下拉列表框中选择“屋顶轮廓线”图层，将其打开，使其保持为可见状态，然后选择“烟囱”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，由上至下依次绘制4个矩形，矩形尺寸分别为750mm×450mm、860mm×150mm、780mm×40mm和750mm×1965mm。
（3）将绘得的4个矩形组合在一起，并将组合后的图形插入到立面图中相应的位置（该位置可由定位纵线结合烟囱的标高确定）。
（4）单击“默认”选项卡“修改”面板中的“修剪”按钮 ，修剪多余的线条，得到图所示的烟囱立面。
烟囱立面
3．绘制雨篷
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“雨篷”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，以阳台底面基线的左端点为起点，向左下方绘制一条与水平方向夹角为30°的线段。
（3）结合标高，绘出雨篷檐口定位线以及雨篷与外墙水平交线位置。
（4）参考四坡屋顶檐口样式绘制雨篷檐口线脚。
（5）单击“默认”选项卡“修改”面板中的“镜像”按钮 ，生成雨篷右侧垂脊与檐口（参见坡屋顶画法）。
（6）雨篷上部有一段短纵墙，其立面形状由两个矩形组成，上面的矩形尺寸为340mm×810mm，下面的矩形尺寸为240mm×100mm。单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，依次绘制这两个矩形。
绘制的雨篷立面如图所示。
雨篷立面
4．绘制外墙面贴石
别墅外墙转角处均贴有石材装饰，由两种大小不同的矩形石上下交替排列。
（1）单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”对话框，创建新图层，将新图层命名为“墙贴石”，并将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，绘制两个矩形，其尺寸分别为250mm×250mm和350mm×250mm。然后单击“默认”选项卡“修改”面板中的“移动”按钮 ，使两个矩形的左侧边保持上下对齐，两个矩形之间的垂直距离为20mm，如图所示。
（3）单击“默认”选项卡“修改”面板中的“矩形阵列”按钮 ，选择图中所示的图形为阵列对象，输入行数为10，列数为1，行间距为-540，完成阵列操作。
贴石单元
（4）单击“默认”选项卡“修改”面板中的“移动”按钮 ，将阵列后得到的一组贴石图形移动到图形适当位置。
（5）单击“默认”选项卡“修改”面板中的“复制”按钮 ，在立面图中每个外墙转角处放置“贴石组”图形，如图所示。
外墙面贴石
10.2.8 立面标注
在绘制别墅的立面图时，通常要将建筑外表面基本构件的材料和做法用图形填充的方式表示出来，并配以文字说明；在建筑立面的一些重要位置应绘制立面标高。
1．立面材料做法标注
下面以台基为例，介绍如何在立面图中表示建筑构件的材料和做法。
（1）在“图层”下拉列表框中选择“台阶”图层，将其设置为当前图层。
（2）单击“默认”选项卡“绘图”面板中的“图案填充”按钮 ，打开“图案填充创建”选项卡，选择“AR-BRELM”作为填充图案；填充“角度”为0，“比例”为4；拾取填充区域内一点，按Enter键，完成图案的填充。填充结果如图所示。
填充台基表面材料
（3）在“图层”下拉列表框中选择“文字”图层，将其设置为当前图层。
（4）在命令行中输入“QLEADER”命令，箭头形式为“点”；以台基立面的内部点为起点，绘制水平引线。
（5）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，在引线左端添加文字，设置文字高度为250mm，输入文字内容为“毛石基座”，如图所示。
添加引线和文字
2．立面标高
（1）在“图层”下拉列表框中选择“标注”图层，将其设置为当前图层。
（2）单击“插入”选项卡“块”面板中的“插入块”按钮 ，在立面图中的相应位置插入标高符号。
（3）单击“默认”选项卡“注释”面板中的“多行文字”按钮 ，在标高符号上方添加相应的标高数值。
别墅室内外地坪面标高如图所示。
室内外地坪面标高
10.2.9 清理多余图形元素
在绘制整个图形的过程中，会绘制一些辅助图形和辅助线以及图块等，图形绘制完成后，需要将其清理掉。
操作步骤如下。
（1）单击“默认”选项卡“修改”面板中的“删除”按钮 ，将图中作为参考的平面图和其他辅助线进行删除。
（2）选择菜单栏中的“文件”→“图形实用工具”→“清理”命令，弹出“清理”对话框。在该对话框中选择无用的数据内容，单击“全部清理”按钮进行清理。
（3）单击“快速访问”工具栏中的“保存”按钮 ，保存图形文件，完成别墅南立面图的绘制。
