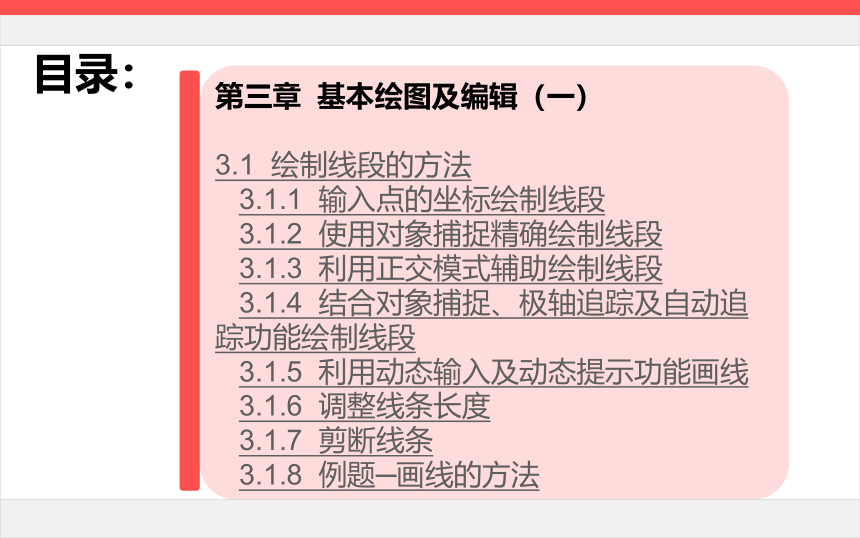

目录：
第三章 基本绘图及编辑（一）
3.1 绘制线段的方法
3.1.1 输入点的坐标绘制线段
3.1.2 使用对象捕捉精确绘制线段
3.1.3 利用正交模式辅助绘制线段
3.1.4 结合对象捕捉、极轴追踪及自动追踪功能绘制线段
3.1.5 利用动态输入及动态提示功能画线
3.1.6 调整线条长度
3.1.7 剪断线条
3.1.8 例题─画线的方法

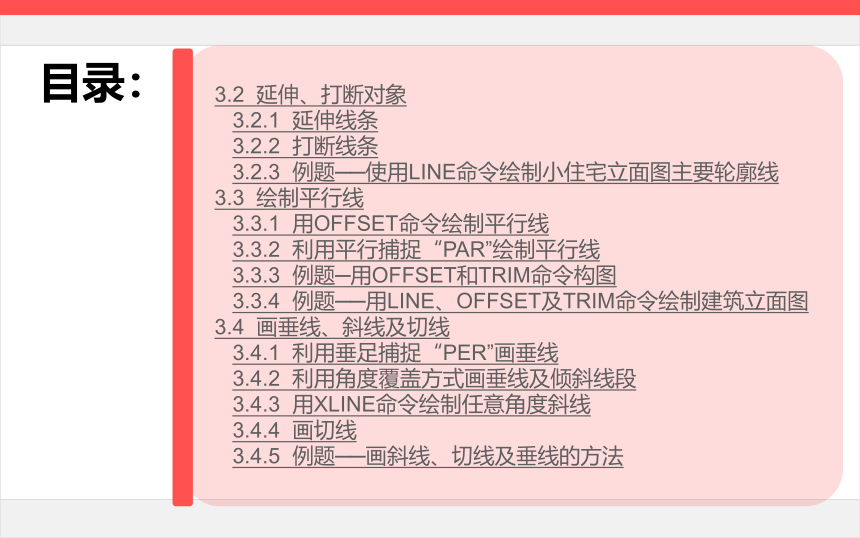

目录：
3.2 延伸、打断对象
3.2.1 延伸线条
3.2.2 打断线条
3.2.3 例题──使用LINE命令绘制小住宅立面图主要轮廓线
3.3 绘制平行线
3.3.1 用OFFSET命令绘制平行线
3.3.2 利用平行捕捉“PAR”绘制平行线
3.3.3 例题─用OFFSET和TRIM命令构图
3.3.4 例题──用LINE、OFFSET及TRIM命令绘制建筑立面图
3.4 画垂线、斜线及切线
3.4.1 利用垂足捕捉“PER”画垂线
3.4.2 利用角度覆盖方式画垂线及倾斜线段
3.4.3 用XLINE命令绘制任意角度斜线
3.4.4 画切线
3.4.5 例题──画斜线、切线及垂线的方法

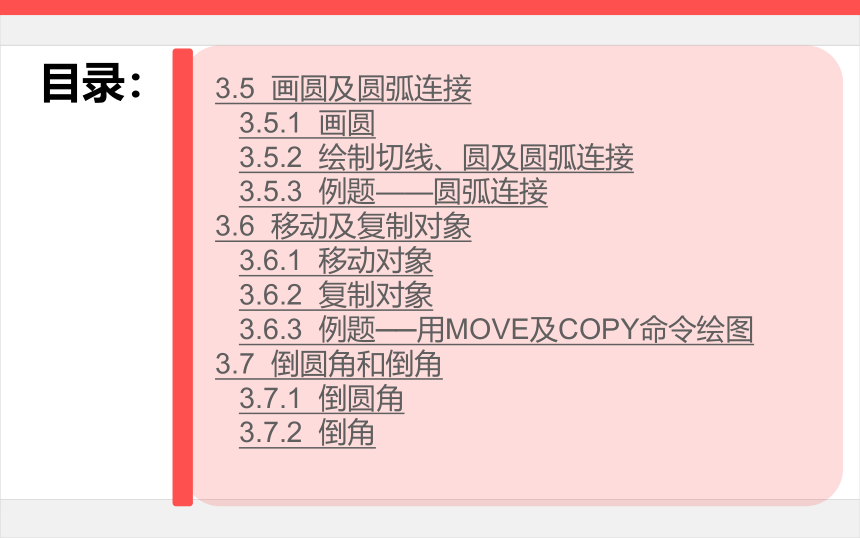

目录：
3.5 画圆及圆弧连接
3.5.1 画圆
3.5.2 绘制切线、圆及圆弧连接
3.5.3 例题——圆弧连接
3.6 移动及复制对象
3.6.1 移动对象
3.6.2 复制对象
3.6.3 例题──用MOVE及COPY命令绘图
3.7 倒圆角和倒角
3.7.1 倒圆角
3.7.2 倒角

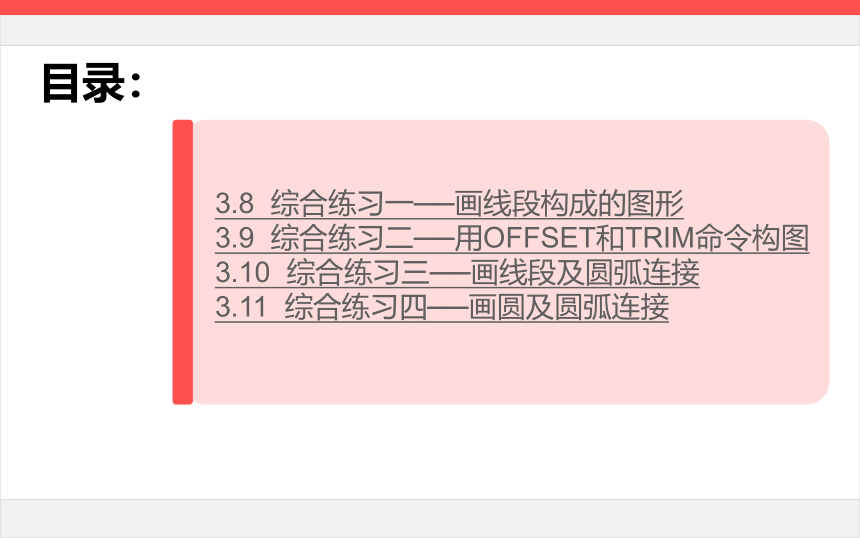

目录：
3.8 综合练习一──画线段构成的图形
3.9 综合练习二──用OFFSET和TRIM命令构图
3.10 综合练习三──画线段及圆弧连接
3.11 综合练习四──画圆及圆弧连接

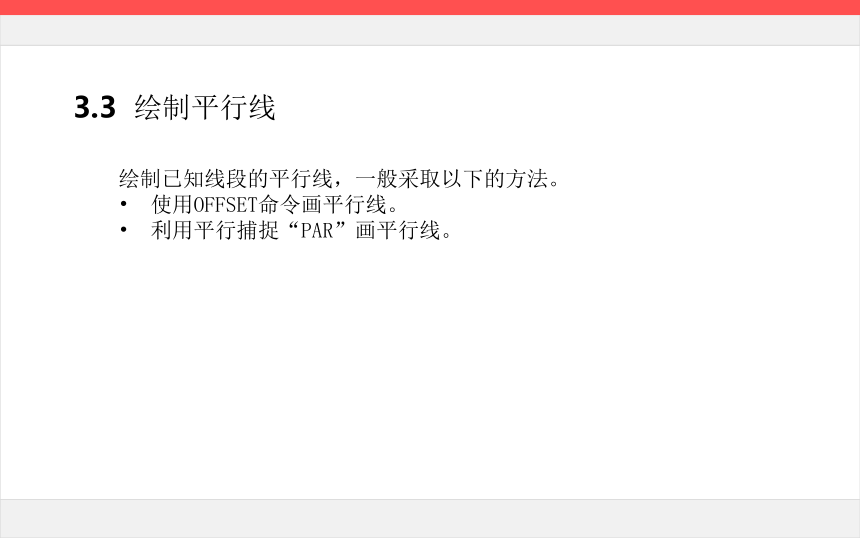

3.3 绘制平行线
绘制已知线段的平行线，一般采取以下的方法。
使用OFFSET命令画平行线。
利用平行捕捉“PAR”画平行线。

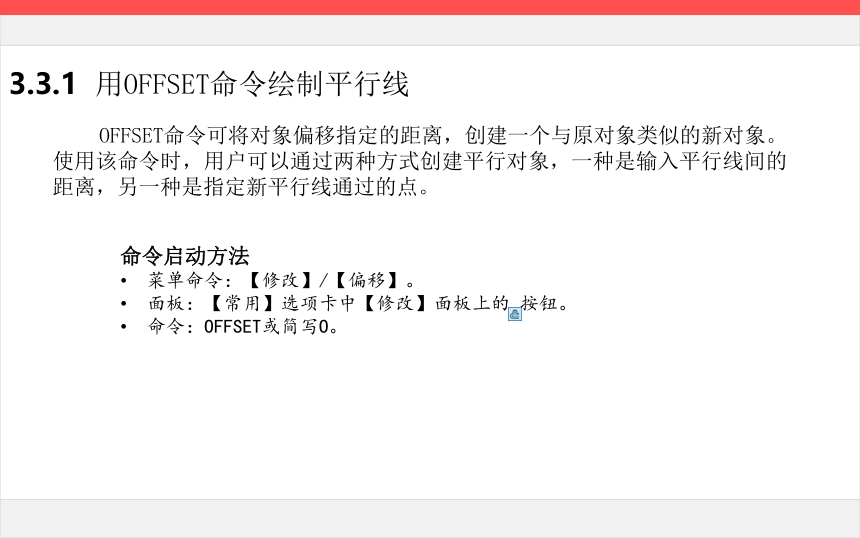

3.3.1 用OFFSET命令绘制平行线
OFFSET命令可将对象偏移指定的距离，创建一个与原对象类似的新对象。使用该命令时，用户可以通过两种方式创建平行对象，一种是输入平行线间的距离，另一种是指定新平行线通过的点。
命令启动方法
菜单命令：【修改】/【偏移】。
面板：【常用】选项卡中【修改】面板上的 按钮。
命令：OFFSET或简写O。

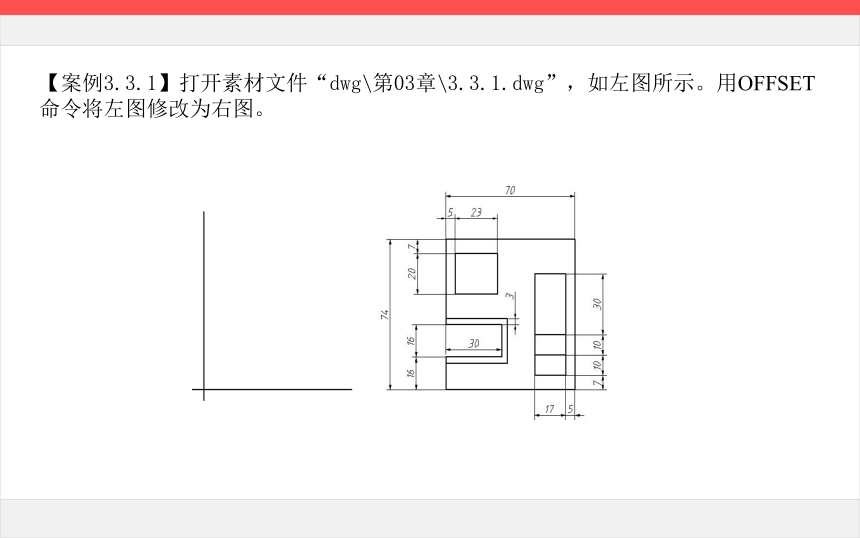

【案例3.3.1】打开素材文件“dwg\第03章\3.3.1.dwg”，如左图所示。用OFFSET命令将左图修改为右图。
命令选项
指定偏移距离：用户输入偏移距离值，AutoCAD根据此数值偏移原始对象来产生新对象。
通过(T)：通过指定点创建新的偏移对象。
删除(E)：偏移原对象后将其删除。
图层(L)：指定将偏移后的新对象放置在当前图层上或原对象所在的图层上。
多个(M)：在要偏移的一侧单击多次，就创建多个等距对象。
3.3.2 利用平行捕捉“PAR”绘制平行线
过某一点作已知线段的平行线，可利用平行捕捉“PAR”作图，这种绘制平行线的方式使用户可以很方便地画出倾斜位置的图形对象。
【案例3.3.2】打开素材文件“dwg\第03章\3.3.2.dwg”，如左图所示。用LINE命令并结合平行捕捉“PAR”将左图修改为右图。
3.3.3 例题──用OFFSET和TRIM命令构图
【案例3.3.3】利用LINE、OFFSET及TRIM等命令绘制平面图形，如图所示。
3.3.4 例题──用LINE、OFFSET及TRIM命令绘制建筑立面图
【案例3.3.4】用LINE、OFFSET及TRIM命令绘制建筑立面图，如图所示。通过这个例子演示如何使用OFFSET和TRIM命令快速生成图形。
3.4 画垂线、斜线及切线
工程设计中经常要画出某条线段的垂线、与圆弧相切的切线或与已知线段成某一夹角的斜线。下面介绍垂线、切线及斜线的画法。
3.4.1 利用垂足捕捉“PER”画垂线
工程设计中经常要画出某条线段的垂线。如图所示，过线段外的一点A作已知线段BC的垂线AD，则可使用LINE命令并结合垂足捕捉“PER”绘制该条垂线。此外，若BC段为圆弧，也可生成垂线。
3.4.2 利用角度覆盖方式画垂线及倾斜线段
如果要沿某一方向画任意长度的线段，可在AutoCAD提示输入点时，输入一个小于号“<”及角度值，该角度表明了画线的方向，AutoCAD将把鼠标光标锁定在此方向上，再输入线段长度或单击指定线段长度画线，这种画线方式称为角度覆盖方式。
【案例3.4.2】打开素材文件“dwg\第03章\3.4.2.dwg”，如图所示。利用角度覆盖方式画垂线BC和斜线DE。
3.4.3 用XLINE命令画任意角度斜线
XLINE命令可以画无限长的构造线，利用它能直接画出水平方向、竖直方向、倾斜方向及平行关系的线段。作图过程中采用此命令画定位线或绘图辅助线是很方便的。
命令启动方法
菜单命令：【绘图】/【构造线】。
面板：【常用】选项卡中【绘图】面板上的 按钮。
命令：XLINE或简写XL。
【案例3.4.3】打开素材文件“dwg\第03章\3.4.3.dwg”，如左图所示。用LINE、XLINE及TRIM等命令将左图修改为右图。
命令选项
指定点：通过两点绘制直线。
水平(H)：画水平方向直线。
垂直(V)：画竖直方向直线。
角度(A)：通过某点画一条与已知线段成一定角度的直线。
二等分(B)：绘制一条平分已知角度的直线。
偏移(O)：可输入一个偏移距离值绘制平行线，或指定直线通过的点来创建新平行线。
3.4.4 画切线
画圆切线的情况一般有两种。
过圆外的一点作圆的切线。
绘制两个圆的公切线。
用户可利用LINE命令并结合切点捕捉“TAN”来绘制切线。此外，还有一种切线形式是沿指定的方向与圆或圆弧相切，可用LINE及OFFSET命令来绘制。
【案例3.4.4】打开素材文件“dwg\第03章\3.4.4.dwg”，如图所示。用LINE命令将左图修改为右图。
3.4.5 例题──画斜线、切线及垂线的方法
【案例3.4.5】打开素材文件“dwg\第03章\3.4.5.dwg”，如图所示。用LINE、XLINE及OFFSET等命令将左图修改为右图。
