第13章 文件与布图2
建筑 CAD

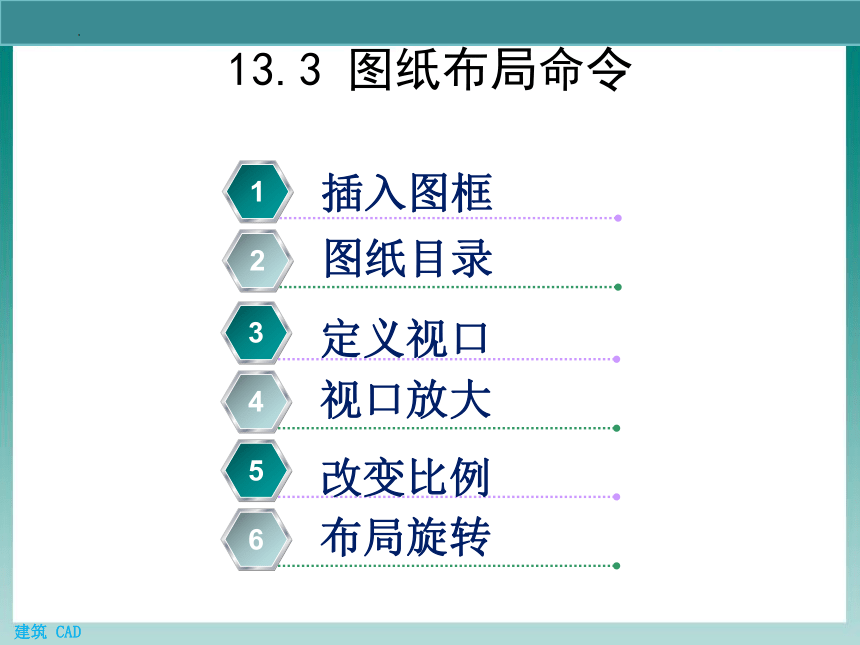

13.3 图纸布局命令
1
2
插入图框
图纸目录
3
4
定义视口
视口放大
5
6
改变比例
布局旋转

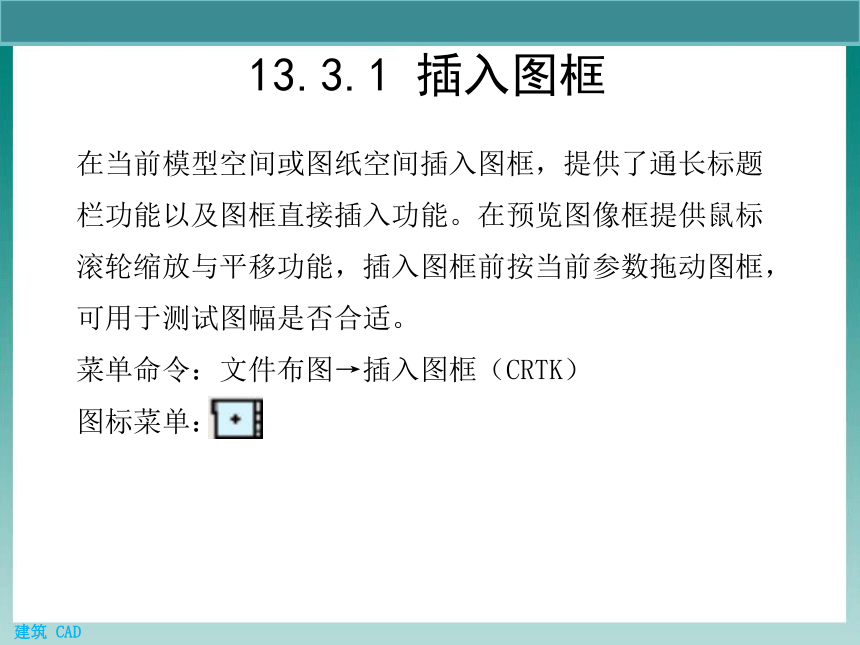

13.3.1 插入图框
在当前模型空间或图纸空间插入图框，提供了通长标题栏功能以及图框直接插入功能。在预览图像框提供鼠标滚轮缩放与平移功能，插入图框前按当前参数拖动图框，可用于测试图幅是否合适。
菜单命令：文件布图→插入图框（CRTK）
图标菜单：
13.3.1 插入图框
13.3.1.1 对话框控件的功能说明

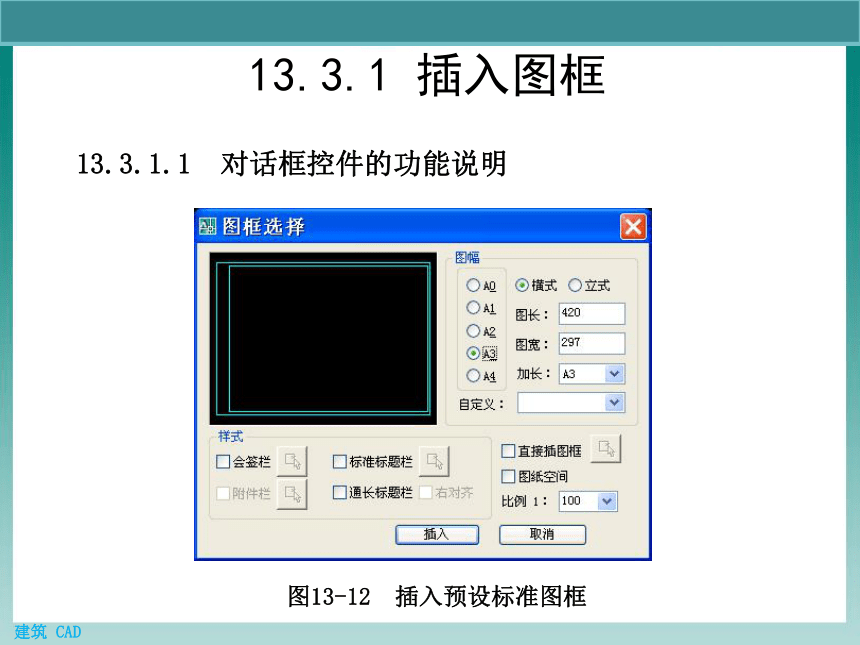

图13-12 插入预设标准图框
13.3.1 插入图框
13.3.1.2 图框的插入方法与特点
图13-13 直接插入事先入库图框 图13-14 图框在不同空间插入
13.3.2 图纸目录
菜单命令：文件布图→图纸目录（TZML）
图标菜单：

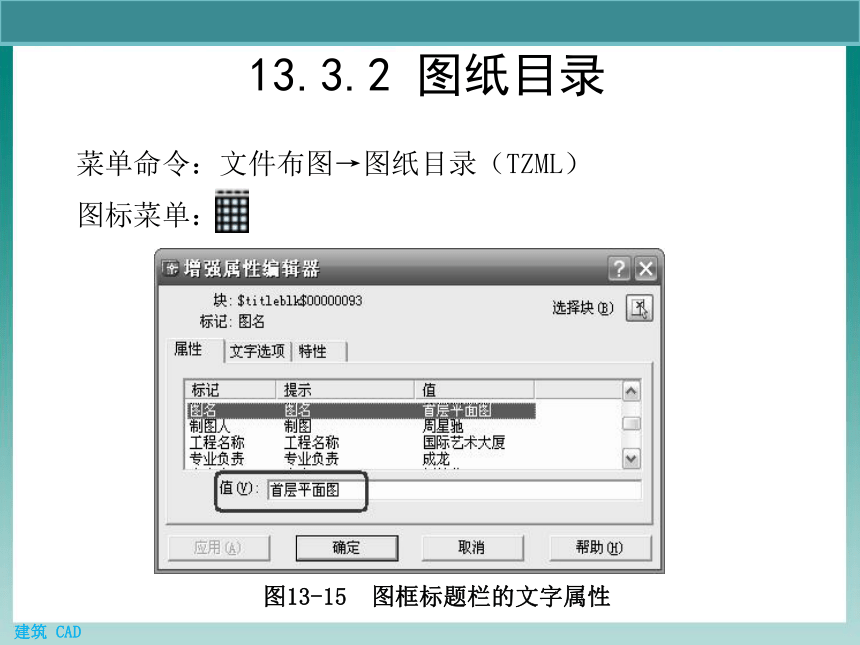

图13-15 图框标题栏的文字属性
13.3.2 图纸目录
13.3.2.1 对话框控件的功能说明

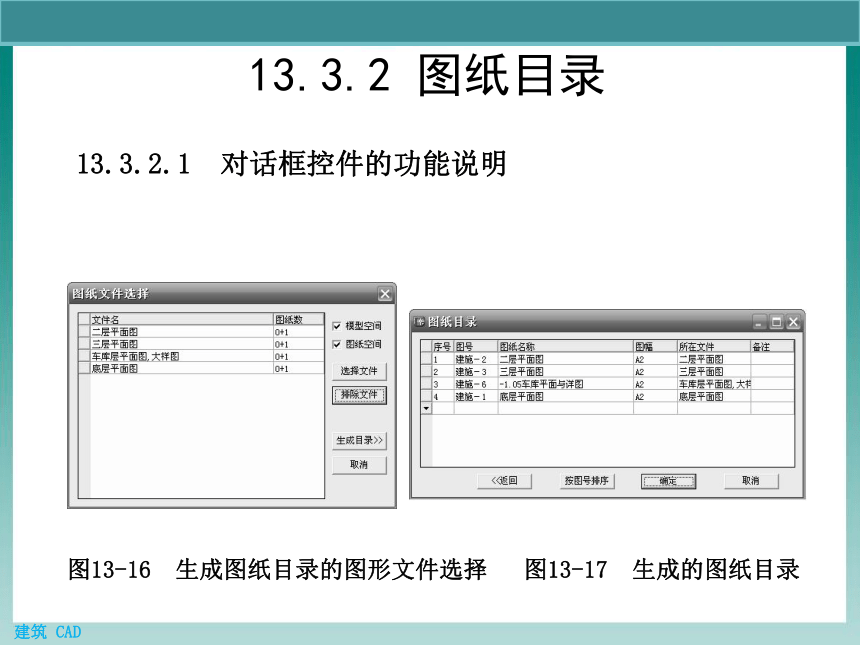

图13-16 生成图纸目录的图形文件选择 图13-17 生成的图纸目录
13.3.2 图纸目录
13.3.2.2 对话框控件的功能说明

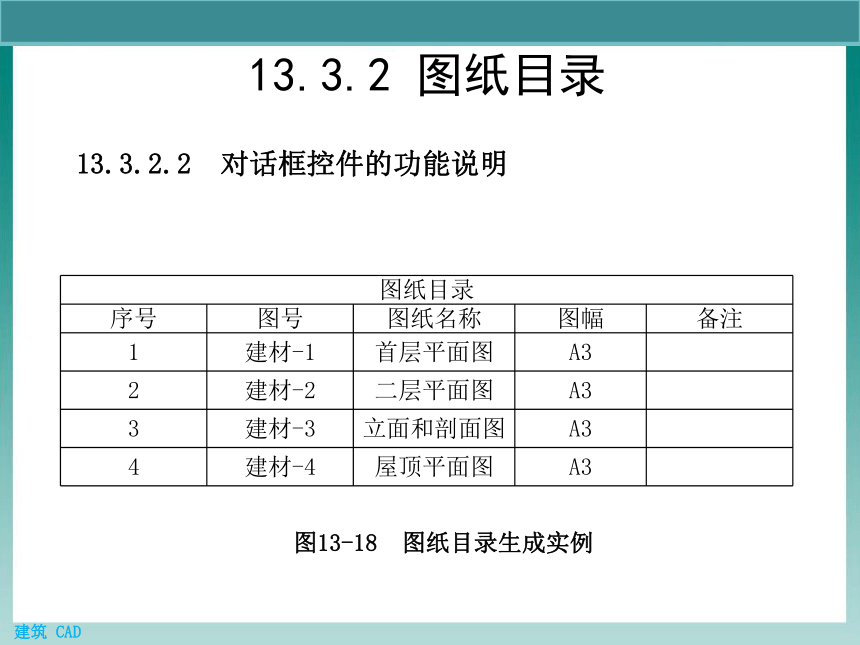

图13-18 图纸目录生成实例
图纸目录
序号 图号 图纸名称 图幅 备注
1 建材-1 首层平面图 A3
2 建材-2 二层平面图 A3
3 建材-3 立面和剖面图 A3
4 建材-4 屋顶平面图 A3

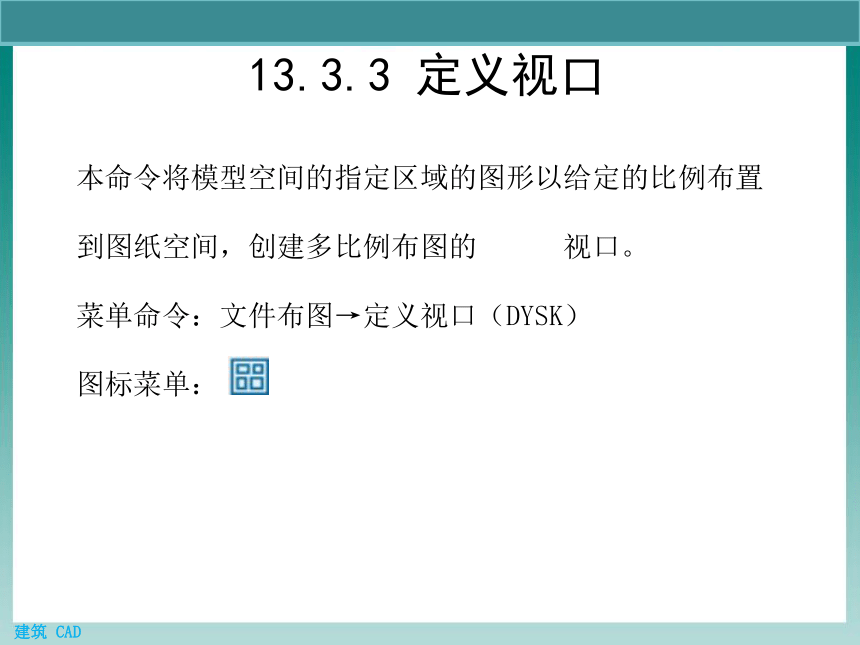

13.3.3 定义视口
本命令将模型空间的指定区域的图形以给定的比例布置到图纸空间，创建多比例布图的 视口。
菜单命令：文件布图→定义视口（DYSK）
图标菜单：
13.3.4 视口放大
菜单命令：文件布图→视口放大（SKFD）
图标菜单：
图13-19 定义视口示意图
13.3.5 改变比例
改变比例命令改变模型空间中指定范围内图形的出图比例包括视口本身的比例。
菜单命令：文件布图→改变比例（GBBL）
图标菜单：
13.3.6 布局旋转
菜单命令：文件布图→布局旋转（BJXZ）
图标菜单：
图13-20 改变比例的实例
13.3.6 布局旋转
【布局旋转】命令后除了旋转图形外，还专门设置了新的图纸观察方向，强制旋转注释相关对象，获得预期的效果。两种旋转命令的对比实例如图13-21所示。
图13-21 布局旋转的应用
13.4 格式转换导出
1
2
旧图转换
图形导出
3
批量转旧
13.4.1 旧图转换
由于天正升级后图形格式变化较大，为了用户升级时可以重复利用旧图资源继续设计，本命令用于对TArch 3格式的平面图进行转换，将原来用AutoCAD图形对象表示的内容升级为新版的自定义专业对象格式。
菜单命令：文件布图→旧图转换（JTZH）
图标菜单：
图13-22 旧图转换对话框
13.4.2 图形导出
菜单命令：文件布图→图形导出（TXDC）
图标菜单：
图13-23 天正图形导出对话框
13.4.2 图形导出
图13-24 天正图形导出类型 图13-25 天正结构条件图设置
13.4.2 图形导出
图13-26 图形导出为结构基础平面图
13.4.3 批量转旧
菜单命令：文件布图→批量转旧（PLZJ）
图标菜单：
图13-27 批量转旧版本天正
13.5 图形转换工具
1
2
图层转换
图变单色
3
4
颜色恢复
图形变线
13.5.1 图层转换
TArch 7/8可通过外部数据库文件设置多个不同图层的标准。
菜单命令：文件布图→图层转换（TCZH）
图标菜单：
图13-28 图层转换对话框
13.5.2 图变单色
本命令提供把按图层定义绘制的彩色线框图形临时变为黑白线框图形的功能，适用于为编制印刷文档前对图形进行前处理，由于彩色的线框图形在黑白输出的照排系统中输出时色调偏淡，【图变单色】命令将不同的图层颜色临时统一改为指定的单一颜色，为抓图做好准备。
菜单命令：文件布图→图变单色（TBDS）
图标菜单：
13.5.3 颜色恢复
本命令将图层颜色恢复为系统默认的颜色，即在当前图层标准中设定的颜色。
菜单命令：文件布图→颜色恢复（YSHF）
图标菜单：
图13-29 图变单色实例
13.5.4 图形变线
本命令把三维的模型投影为二维图形，并另存新图。常用于生成有三维消隐效果的二维线框图，此时应事先在三维视图下并运行Hide（消隐）命令。
菜单命令：文件布图→图形变线（TXBX）
图13-30 图形变线实例
感谢聆听
